Multischalter für Ihre Sat-Anlage – jeder Teilnehmer sieht alles
Ein Multischalter verteilt das Signal eines Quattro- oder Quad-LNB an mehrere Receiver, die unabhängig voneinander das volle Programm empfangen. Wählen Sie nach Teilnehmerzahl – 6, 8, 12 oder 16 – und danach, ob am Montageort eine Steckdose vorhanden ist.
Sale
DUR-line MS 5/6 G-HQ - Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 G-HQ verteilt das Signal eines Satelliten auf sechs unabhängige Teilnehmerausgänge. Jeder Receiver bekommt seine eigene Leitung und wählt selbst, welche Empfangsebene er sehen möchte – vom Nachbarzimmer bemerkt davon niemand etwas. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit bereits versorgt. Sind alle sechs Anschlüsse abends aus, nimmt der MS 5/6 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/6 G-HQ (Art. 13047) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Bei der Montage rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand ein und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm².Der MS 5/6 G-HQ ist der kleinste Multischalter der G-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
64,90 €*
Sale

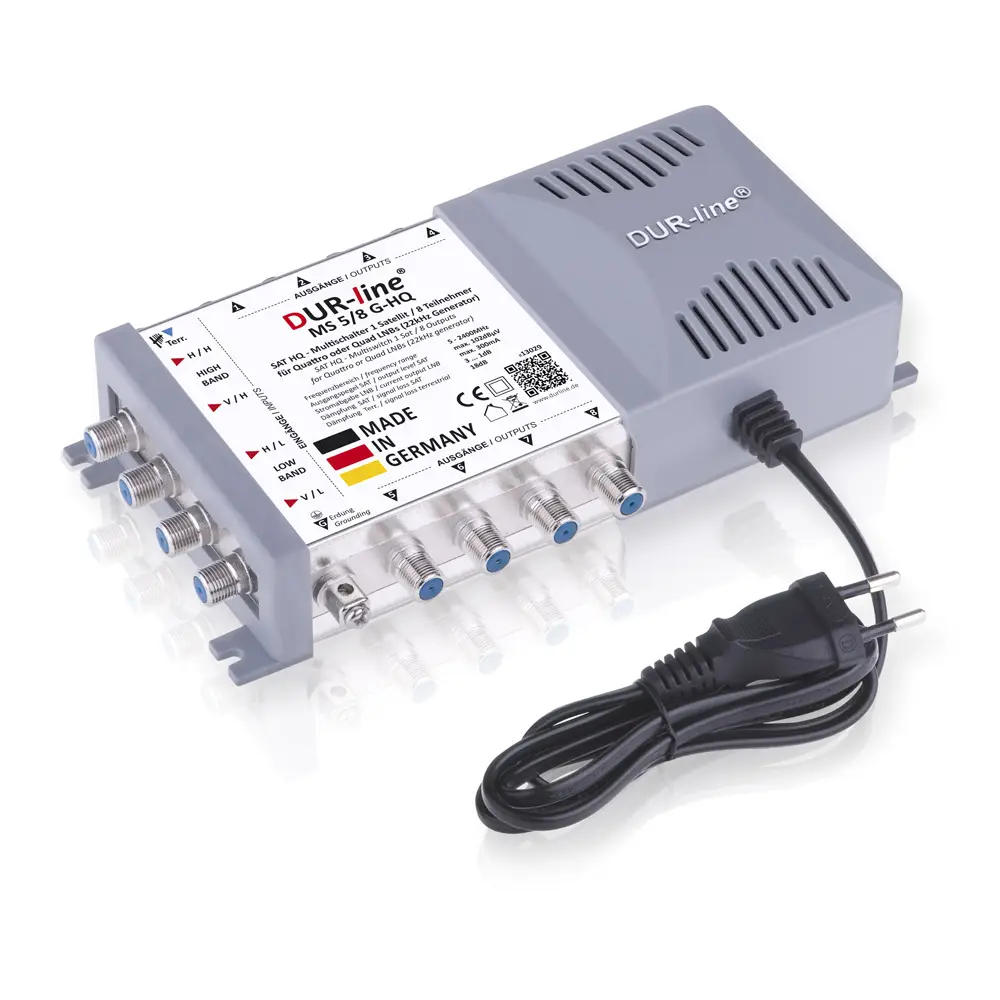

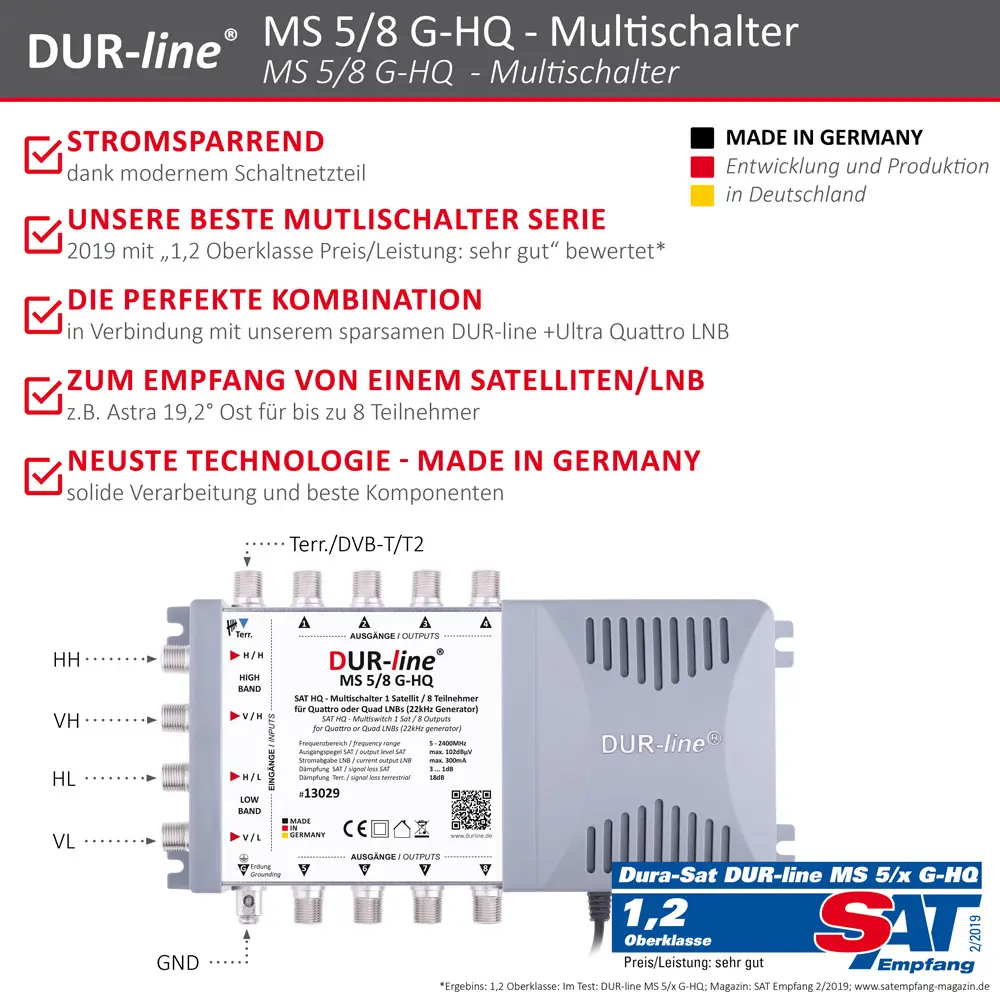

DUR-line MS 5/8 G-HQ - Multischalter 72,90 €*
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MS 5/8 G-HQ bringt einen Satelliten auf acht eigene Teilnehmerausgänge. Das ist die gängigste Größe im Zwei- und Dreifamilienhaus: Acht Ausgänge versorgen drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei frei für den nächsten Fernseher. Jeder Anschluss arbeitet für sich, sodass alle Teilnehmer gleichzeitig unterschiedliche Programme sehen und aufnehmen können. Sind alle acht Anschlüsse abends aus, nimmt der MS 5/8 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Am Quattro-LNB tragen die vier Ausgänge dieselben Kürzel wie die Eingänge des Multischalters: H/H, V/H, H/L und V/L. Verbinden Sie jeweils gleich mit gleich, dann stimmen die Ebenen auf Anhieb. Achten Sie darauf, dass die Eingangspegel der vier Ebenen möglichst gleich hoch ausfallen.Der MS 5/8 G-HQ ist die gängigste Ausbaustufe der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/12 G-HQ - Multischalter 79,90 €*
Satelliten: 1 | Teilnehmer: 12
Der DUR-line MS 5/12 G-HQ versorgt zwölf Teilnehmer aus einer einzigen Sat-Anlage. Damit erreichen Sie ein Mehrfamilienhaus mit sechs Wohnungen zu je zwei Anschlüssen oder ein großes Einfamilienhaus, in dem jeder Raum einen eigenen Anschluss bekommt. Für die höhere Ausgangszahl arbeitet die Verstärkerstufe kräftiger, damit auch am zwölften Ausgang genügend Pegel ankommt. Sind alle zwölf Anschlüsse abends aus, nimmt der MS 5/12 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/12 G-HQ (Art. 13048) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)310 × 110 × 57 mm GehäuseDruckguss, kurzschlussfest Ab zwölf Ausgängen lohnt sich ein Blick auf die Leitungslängen: Der empfohlene Pegel am Receiver liegt bei 55 bis 65 dB. Liegen einzelne Wohnungen deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung die Unterschiede aus. Nicht belegte Ausgänge können Sie mit 75-Ohm-Widerständen abschließen.Der MS 5/12 G-HQ deckt die mittlere Ausbaugröße der Serie ab. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/16 G-HQ - Multischalter 84,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MS 5/16 G-HQ ist die größte Ausbaustufe der Serie und bedient 16 Teilnehmer aus einer Anlage. Acht Wohnungen mit je zwei Anschlüssen laufen damit über ein einziges Gerät, ohne dass eine zweite Sat-Anlage oder ein zweiter Spiegel nötig wird. Alle 16 Ausgänge sind gleichwertig, jeder Teilnehmer greift jederzeit auf das komplette Programmangebot zu. Sind alle sechzehn Anschlüsse abends aus, nimmt der MS 5/16 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/16 G-HQ (Art. 13049) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)325 × 85 × 60 mm GehäuseDruckguss, kurzschlussfest Bei 16 Anschlüssen wird die Verteilung im Haus zum eigentlichen Thema. Planen Sie die Leitungswege sternförmig vom Multischalter aus und halten Sie die Kabellängen möglichst ähnlich. Soll die Anlage später über 16 Teilnehmer hinauswachsen, ist eine Kaskadenlösung der flexiblere Weg.Der MS 5/16 G-HQ ist die größte Einzelgerätelösung der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 9/8 G-HQ - Multischalter 89,90 €*
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MS 9/8 G-HQ bringt zwei Satellitenpositionen auf acht Teilnehmerausgänge. Neun Eingänge – acht für Sat, einer für die Terrestrik – nehmen die vier Empfangsebenen von zwei Quattro-LNBs auf. Damit sehen alle acht Anschlüsse das komplette Angebot beider Positionen, typischerweise Astra 19,2° Ost und Hotbird 13° Ost, und jeder Teilnehmer wechselt allein über seinen Receiver zwischen beiden. Sind alle acht Anschlüsse abends aus, nimmt der MS 9/8 G-HQ beiden Quattro-LNBs die Speisespannung – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 9/8 G-HQ (Art. 13028) Eingänge8 × Sat (2 Satelliten) und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2200 MHz Frequenzbereich terrestrisch5–862 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch20 dB ±2 dB (passiv) Entkopplung H/V30 dB Rückflussdämpfung10 dB Max. Ausgangspegel Sat100 dBµV Max. Ausgangspegel terrestrisch88 dBµV (passiv) Eingangsimpedanz75 Ohm LNB-Speisestrommax. 300 mA Stromaufnahme45 mA (Receiver), 10 mA (Netzteil)Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)260 × 111 × 40 mm Gewicht500 g GehäuseDruckguss, kurzschlussfest Für zwei Satellitenpositionen brauchen Sie zwei Quattro-LNBs, also eine Multifeed-Halterung am Spiegel. Die acht Sat-Eingänge sind paarweise beschriftet: Verbinden Sie die vier Ausgänge des ersten LNBs mit dem ersten Eingangsblock und die des zweiten LNBs mit dem zweiten. Ein Spiegel ab 80 cm hält für beide Positionen ausreichend Signalreserve bereit.Der MS 9/8 G-HQ ist die Zwei-Satelliten-Variante der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
DUR-line MS 5/6 Blue ECO – Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Sechs Ausgänge decken das Einfamilienhaus ab: vier Fernseher und ein Receiver mit Twin-Tuner sind damit versorgt. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/6 Blue ECO (Art. 13104) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Weil die Versorgung vom Receiver kommt, entfällt die Steckdose im Verteilerschrank. Erst wenn ungewöhnlich lange Leitungen zusammenkommen, ergänzt das optionale Netzteil NT 18-1200 F die Reserve.Der MS 5/6 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
46,90 €*
DUR-line MS 5/8 Blue ECO – Multischalter 49,90 €*
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MS 5/8 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei Plätze frei. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/8 Blue ECO (Art. 13105) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Der Multischalter zieht seinen Strom aus den angeschlossenen Receivern. Schaltet der letzte Teilnehmer ab, geht auch der Verteiler auf null Watt zurück – über ein Jahr gerechnet macht das den Unterschied zu einem dauerhaft laufenden Netzteil aus.Der MS 5/8 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*
DUR-line MS 5/12 Blue ECO – Multischalter 72,90 €*
Satelliten: 1 | Teilnehmer: 12
Der DUR-line MS 5/12 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Anschlüssen aus einer einzigen Sat-Anlage. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/12 Blue ECO (Art. 13106) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)255 × 145 × 45 mm GehäuseDruckguss, kurzschlussfest Bei zwölf Anschlüssen lohnt der Blick auf die Leitungslängen: Am Receiver sollten 55 bis 65 dB ankommen. Liegt eine Wohnung deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung das aus.Der MS 5/12 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*
DUR-line MS 5/16 Blue ECO – Multischalter 77,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MS 5/16 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Sechzehn Ausgänge bedienen acht Wohnungen mit je zwei Anschlüssen – die größte Ausbaustufe der Serie. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/16 Blue ECO (Art. 13107) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)255 × 145 × 45 mm GehäuseDruckguss, kurzschlussfest Sechzehn Teilnehmer speisen den Multischalter gemeinsam. Sind zeitweise nur wenige Receiver in Betrieb, stellt das optionale Netzteil NT 18-1200 F die volle Fernspeisung für das LNB sicher.Der MS 5/16 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*

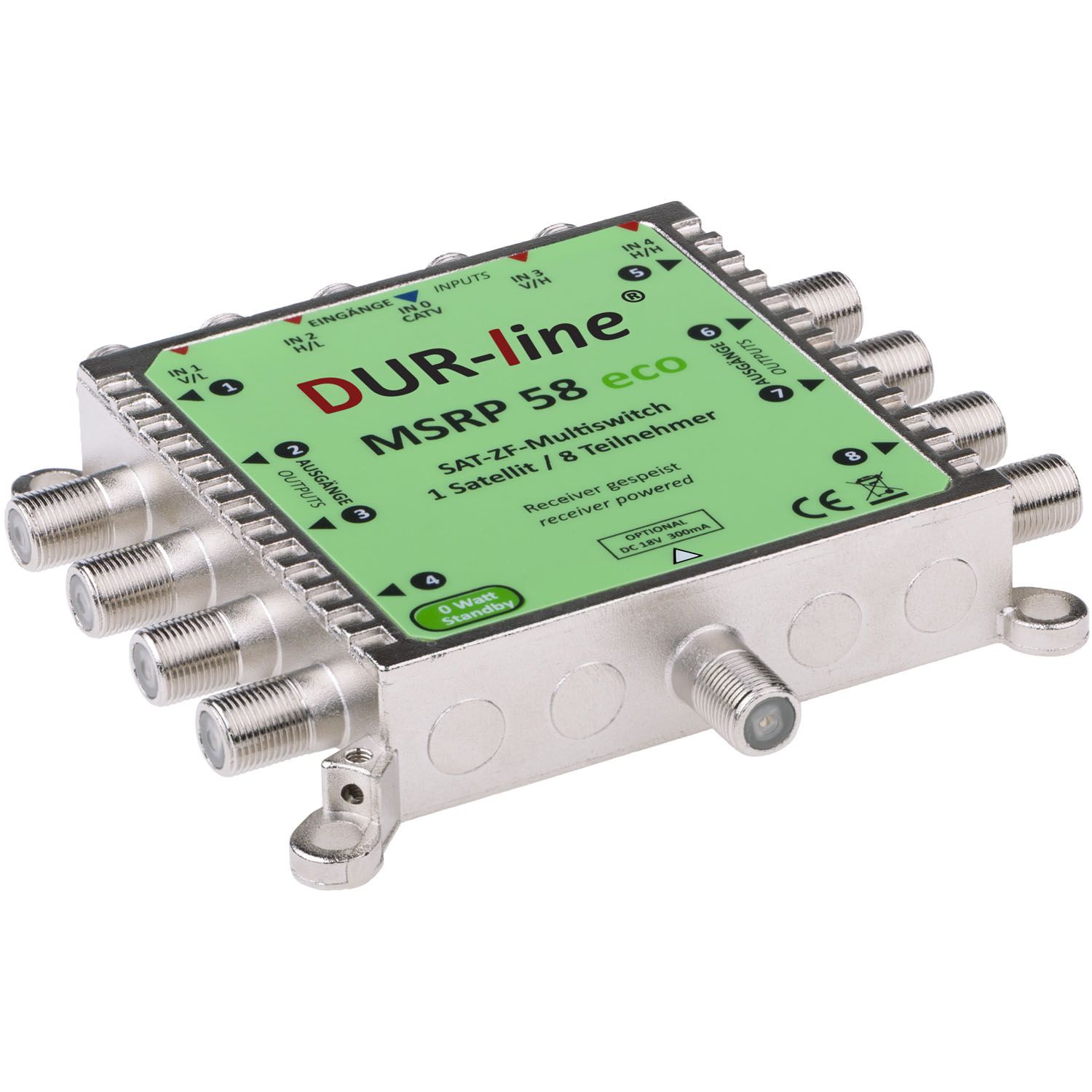

DUR-line MSRP 58 eco - Multischalter
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MSRP 58 eco gehört zur besonders sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Acht Ausgänge für einen Satelliten decken das Zwei- bis Dreifamilienhaus ab. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 58 eco (Art. 13096) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / 500 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Die Stromaufnahme von höchstens 60 mA schafft praktisch jeder moderne Receiver. Nur wenn ungewöhnlich lange Antennenkabel zusammenkommen, wird der vorhandene Netzteilanschluss gebraucht.Der MSRP 58 eco gehört zur stromsparenden MSRP-eco-Serie. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
42,90 €*
DUR-line MSRP 516 eco - Multischalter 69,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MSRP 516 eco gehört zur besonders sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Sechzehn Ausgänge für einen Satelliten versorgen acht Wohnungen mit je zwei Anschlüssen. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 516 eco (Art. 13097) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / min. 600 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Bei sechzehn Anschlüssen speisen viele Receiver gemeinsam. Sind zeitweise nur wenige in Betrieb und die Leitungen lang, sichert der Netzteilanschluss die volle Fernspeisung für das LNB.Der MSRP 516 eco gehört zur stromsparenden MSRP-eco-Serie. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 42,90 €*

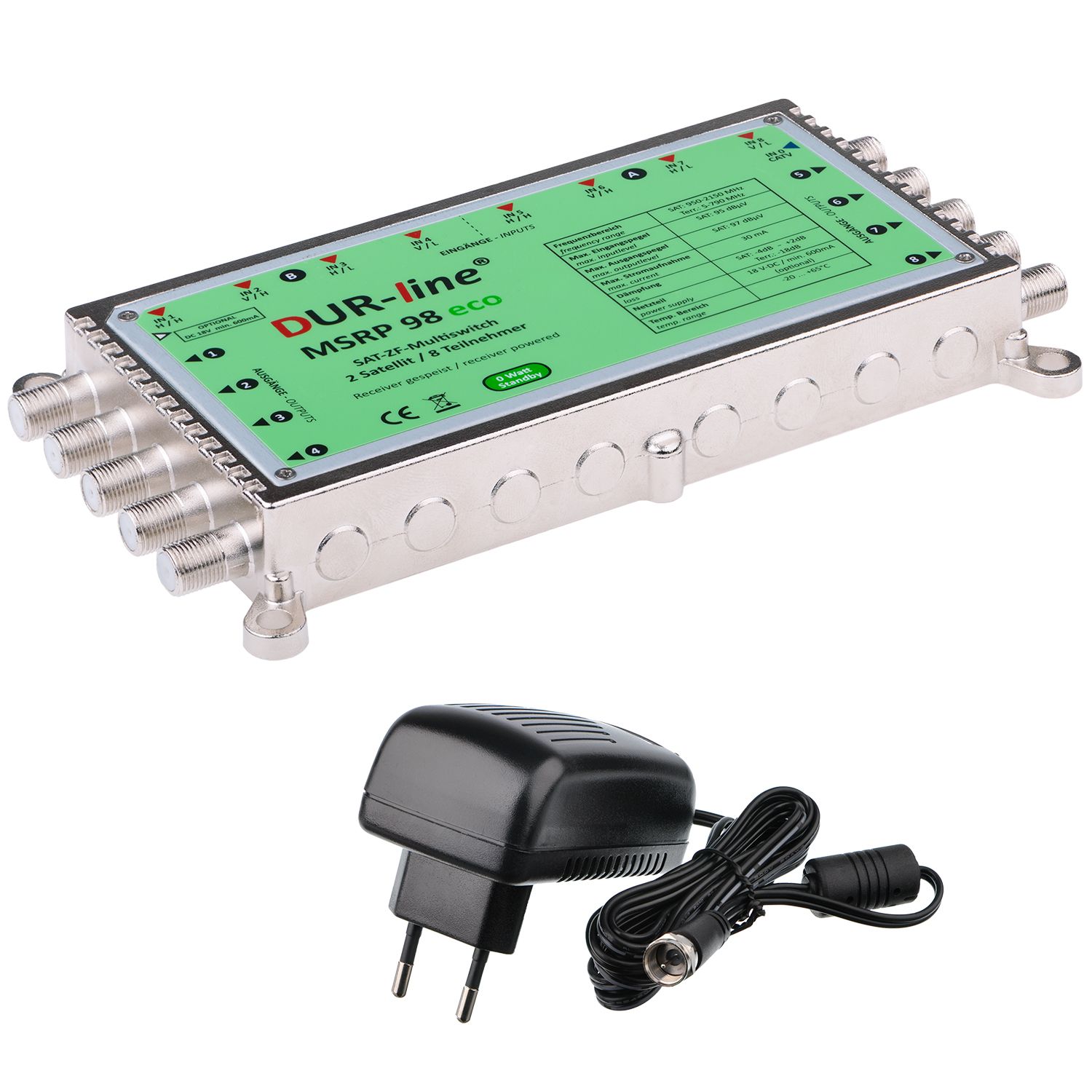

DUR-line MSRP 98 eco NT - Multischalter mit Netzteil 79,90 €*
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MSRP 98 eco NT gehört zur besonders sparsamen eco-Baureihe: max. 30 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Acht Ausgänge für zwei Satellitenpositionen, etwa Astra 19,2° Ost und Hotbird 13° Ost. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 98 eco NT (Art. 13103) Eingänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen2 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, Netzteil im Lieferumfang Stromaufnahmemax. 30 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Das mitgelieferte Netzteil ist eine Reserve für schwache Tuner – in den meisten Anlagen genügt die Speisung durch die Receiver. Für zwei Satellitenpositionen brauchen Sie zwei Quattro-LNBs an einer Multifeed-Halterung.Der MSRP 98 eco NT gehört zur stromsparenden MSRP-eco-Serie. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 42,90 €*

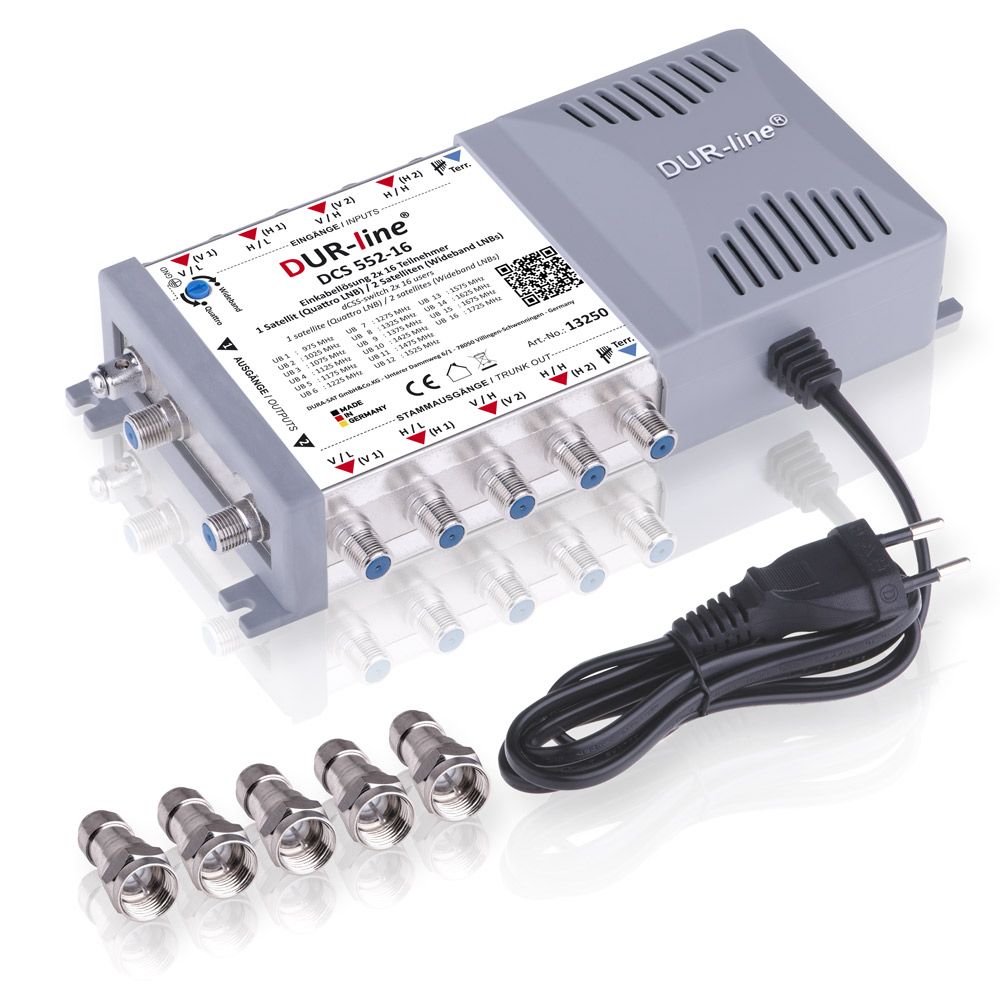

DUR-line DCS 552-16 - Einkabellösung
Der DUR-line DCS 552-16 baut zwei getrennte Hausableitungen mit je 16 Teilnehmern auf. Jeder Receiver bekommt ein eigenes Userband zugewiesen und holt sich darüber alle Programme über eine einzige Koaxialleitung. Ein Drehschalter legt fest, ob ein Quattro-LNB für einen Satelliten oder zwei Wideband-LNBs für zwei Satelliten am Eingang hängen.Technische Daten TypDCS 552-16 (Art. 13250) Teilnehmerausgänge2 Ableitungen mit je 16 Userbändern Eingänge4 × Sat und 1 × terrestrisch Unterstützte LNB1 × Quattro-LNB oder 2 × Wideband-LNB, per Drehschalter Stammausgänge4 × Sat und 1 × terrestrisch Userband-FrequenzenUB 1 = 975 MHz bis UB 16 = 1725 MHz, im Raster von 50 MHz Oszillatorfrequenz LNBQuattro 9750/10600 MHz, Wideband 10,4 GHz Frequenzbereich terrestrisch5–862 MHz, passiv durchgeschleift Eingangsdämpfung Sat−5…−1 dB ±2 dB Eingangsdämpfung terrestrisch−20 dB ±2 dB Max. Ausgangspegel Sat86 dBµV ProtokolldCSS, auch als Unicable, SCR oder JESS bezeichnet Netzteil90–264 V AC, 50/60 Hz Abmessungen125 × 107 × 35 mm, etwa 315 g Betriebstemperatur−20 °C bis +50 °C Jedes Userband und die zugehörige Frequenz dürfen im System nur einmal vergeben werden; ein Receiver mit Twin-Tuner belegt zwei. Die genauen Einstellungen stehen in der Anleitung des Empfangsgeräts. Nicht belegte Ausgänge schließen Sie mit DC-entkoppelten Widerständen ab, damit der Pegel stabil bleibt.Der DCS 552-16 ist die Einkabellösung für zwei getrennte Hausableitungen. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
109,90 €*
DUR-line DCS 551-24 WD - Einkabellösung
Der DUR-line DCS 551-24 WD versorgt 24 Teilnehmer über eine einzige Leitung mit allen TV- und Radioprogrammen sowie dem terrestrischen Signal. Zwei DIP-Schalter bestimmen die Betriebsart: Der eine stellt den Eingang auf ein Quattro-LNB für einen Satelliten oder zwei Wideband-LNBs für zwei Satelliten um, der andere wählt, ob die Versorgung aus einem externen Netzteil oder aus den Receivern kommt.Technische Daten TypDCS 551-24 WD (Art. 13260) Teilnehmer24 Userbänder über eine Leitung Eingängemax. 4 × Sat, 1 × terrestrisch, 1 × DC Unterstützte LNB1 × Quattro-LNB (9750/10600 MHz) oder 2 × Wideband-LNB (10,4 GHz) Stammausgänge4 × Sat (V/L, H/L, V/H, H/H) und 1 × terrestrisch Userband-FrequenzenUB 1 = 1210 MHz bis UB 24 = 1824 MHz, niedrigste UB 5 = 984 MHz NormEN 50494 (Unicable I) und EN 50607 (Unicable II) Eingangsfrequenz Sat950–2150 MHz Eingangsfrequenz terrestrisch47–800 MHz (UHF/VHF, DVB-T und DVB-T2) Eingangsimpedanz75 Ohm StammausgangsdämpfungSat max. 3 dB, terrestrisch max. 4 dB Verstärkung Sat am SCR-Ausgangtyp. 29 dB Terrestrische Dämpfung am SCR-Ausgangmax. 12 dB HF-Isolation terrestrisch/Satmin. 25 dB Stromaufnahmemax. 300 mA bei 13,5 V DC Betriebstemperatur−20 °C bis +60 °C Abmessungen110 × 110 × 21 mm Ein praktischer Kniff aus der Anleitung: Geben Sie dem Gerät, das am weitesten vom Multischalter entfernt sitzt, die niedrigste Frequenz – also UB 5 mit 984 MHz. Tiefe Frequenzen kommen über lange Leitungen mit weniger Verlust an. Werden mehr als 24 Anschlüsse gebraucht, hängen Sie an den Stammausgängen einen weiteren Einkabel- oder einen klassischen Multischalter an. Das Gerät ist für die Montage im Gebäude vorgesehen.Der DCS 551-24 WD ist die kaskadierbare Einkabellösung für 24 Teilnehmer. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
84,90 €*

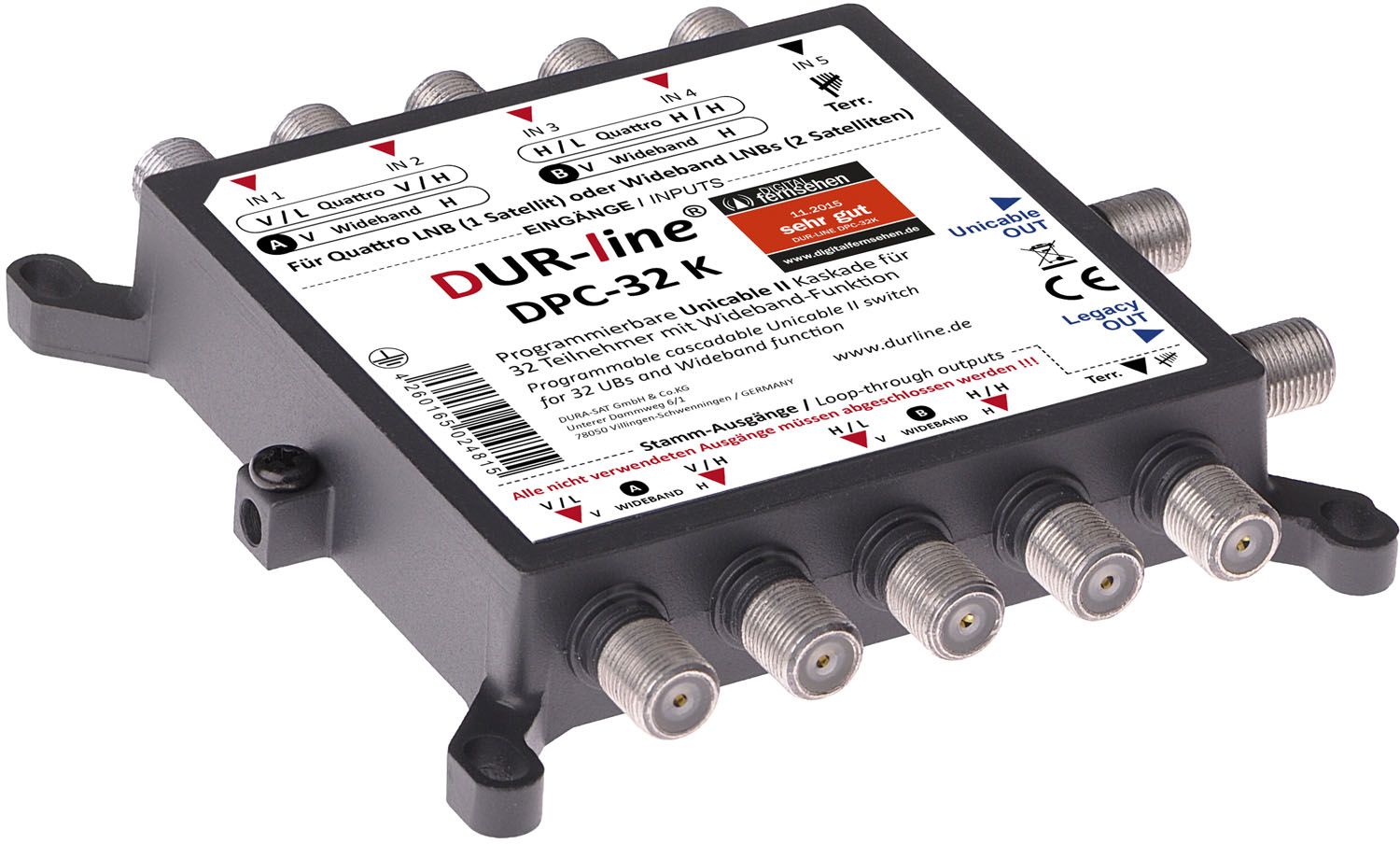

DUR-line DPC-32 K - Einkabellösung
Die DUR-line DPC-32 K ist eine Unicable-II-Kaskade für 32 Teilnehmer über eine einzige Ableitung. Sie verbindet die Einkabeltechnik mit der Wideband-Technik: Statt vier Ebenen genügen zwei Zuleitungen je Satellit, wodurch sich die Anlage mit einem einzigen Baustein auf zwei Satellitenpositionen erweitern lässt. Neben dem Unicable-Ausgang steht ein Legacy-Ausgang bereit, an dem ein Receiver ohne Einkabelunterstützung ganz normal arbeitet.Technische Daten TypDPC-32 K (Art. 13240) Teilnehmerbis zu 32 Userbänder über eine Leitung Eingänge4 × Sat-ZF von einem Quattro-LNB oder 2 × Wideband-LNB, 1 × UHF/VHF Ausgänge1 × Unicable mit bis zu 32 Userbändern inklusive Terrestrik, 1 × Legacy mit kombiniertem terrestrischem Signal Durchschleifausgänge4 × Sat-ZF und 1 × terrestrisch NormKanal 1–8 nach EN 50494 und EN 50607, Kanal 9–32 nach EN 50607 Userband-Frequenzen984 MHz bis 2148 MHz WerkseinstellungBetrieb an einem Quattro-LNB LieferumfangDPC-32 K, Steckernetzteil, DC-Einspeiseweiche Betriebsarten 32 Teilnehmer über einen Ausgangalle Userbänder auf einer Ableitung 16 plus 16je 16 Teilnehmer am Unicable- und am Legacy-Ausgang Zwei Ableitungen2 × 16 Teilnehmer über zwei Leitungen, frei programmierbar Kopfstationsbetrieb32 feste Transponder über ein Kabel, statisch übertragen Zwei Satelliten32 Teilnehmer über zwei Wideband-LNBs Ab Werk ist die Kaskade auf ein Quattro-LNB eingestellt – für den Betrieb an zwei Wideband-LNBs stellt ein optional erhältliches Programmiergerät die Konfiguration um. Alle nicht genutzten Ausgänge gehören mit DC-entkoppelten Abschlusswiderständen versehen. Montiert wird auf schwer entflammbarem Untergrund in einem trockenen Raum.Die DPC-32 K verbindet Unicable II mit der Wideband-Technik. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
96,90 €*

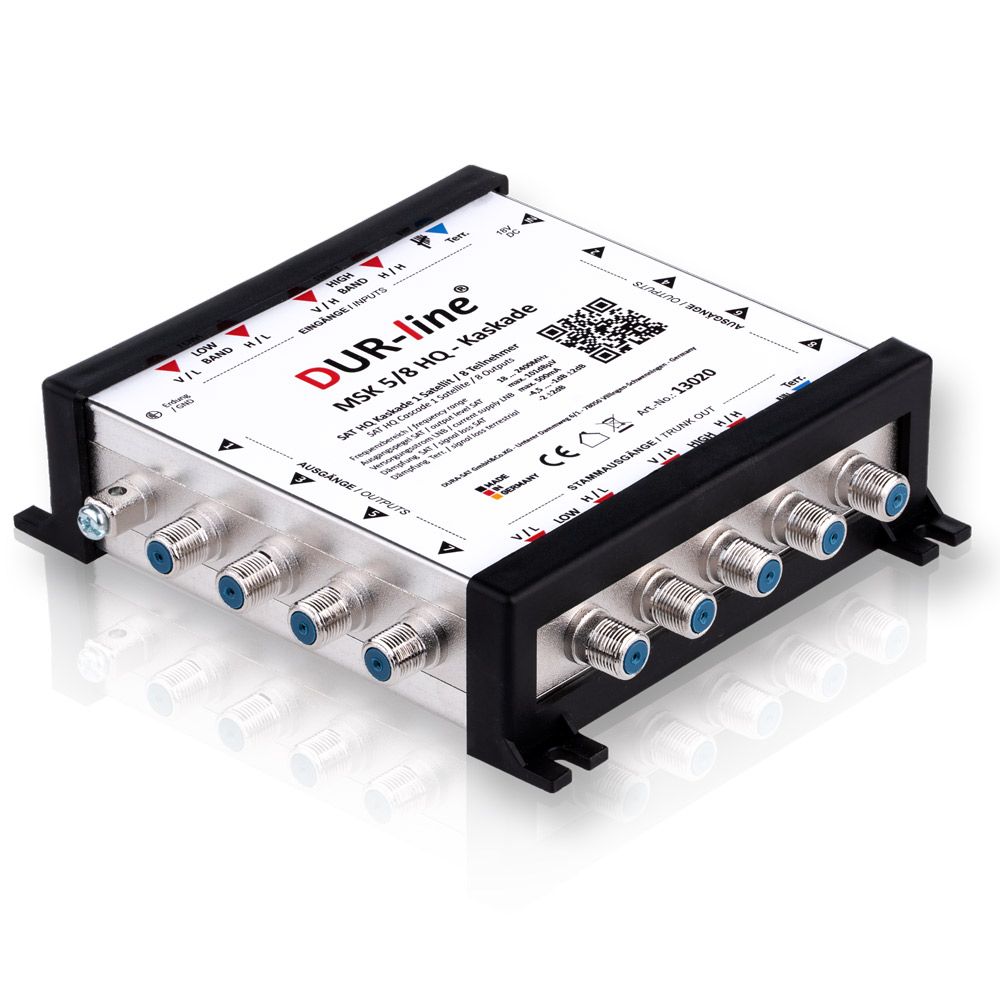

DUR-line MSK 5/8 HQ - Kaskade
Satelliten: 1 | Teilnehmer: 8
Die DUR-line MSK 5/8 HQ versorgt 8 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet eine Satellitenposition – typischerweise Astra 19,2° Ost – und nimmt dafür die Empfangsebenen von 1 Quattro-LNB auf. Acht Teilnehmerausgänge entsprechen einer Etage mit vier Wohnungen zu je zwei Anschlüssen. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 5/8 HQ (Art. 13020) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB1 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 500 mA Stromaufnahme über Receivermax. 35 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 5/8 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
74,90 €*

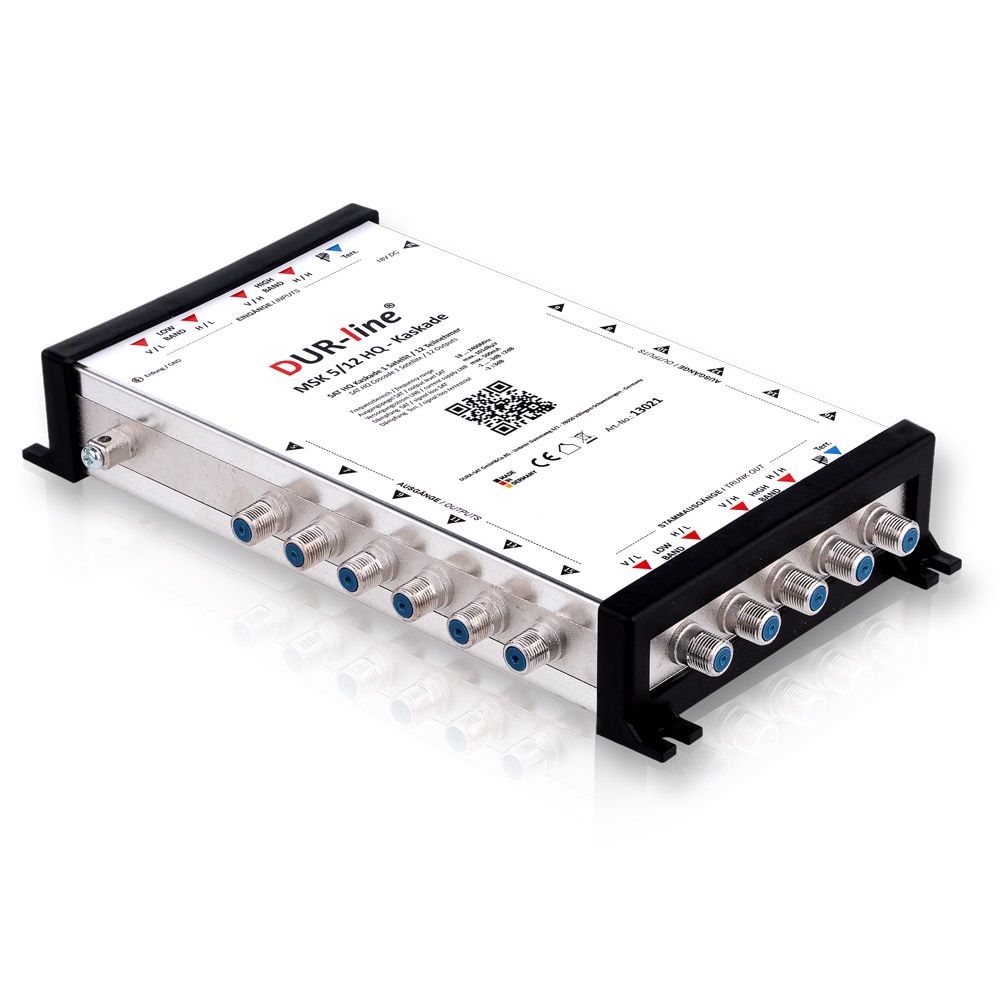

DUR-line MSK 5/12 HQ - Kaskade 89,90 €*
Satelliten: 1 | Teilnehmer: 12
Die DUR-line MSK 5/12 HQ versorgt 12 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet eine Satellitenposition – typischerweise Astra 19,2° Ost – und nimmt dafür die Empfangsebenen von 1 Quattro-LNB auf. Zwölf Teilnehmerausgänge decken eine große Etage oder zwei kleinere Geschosse gemeinsam ab. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 5/12 HQ (Art. 13021) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNB1 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 500 mA Stromaufnahme über Receivermax. 35 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 5/12 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

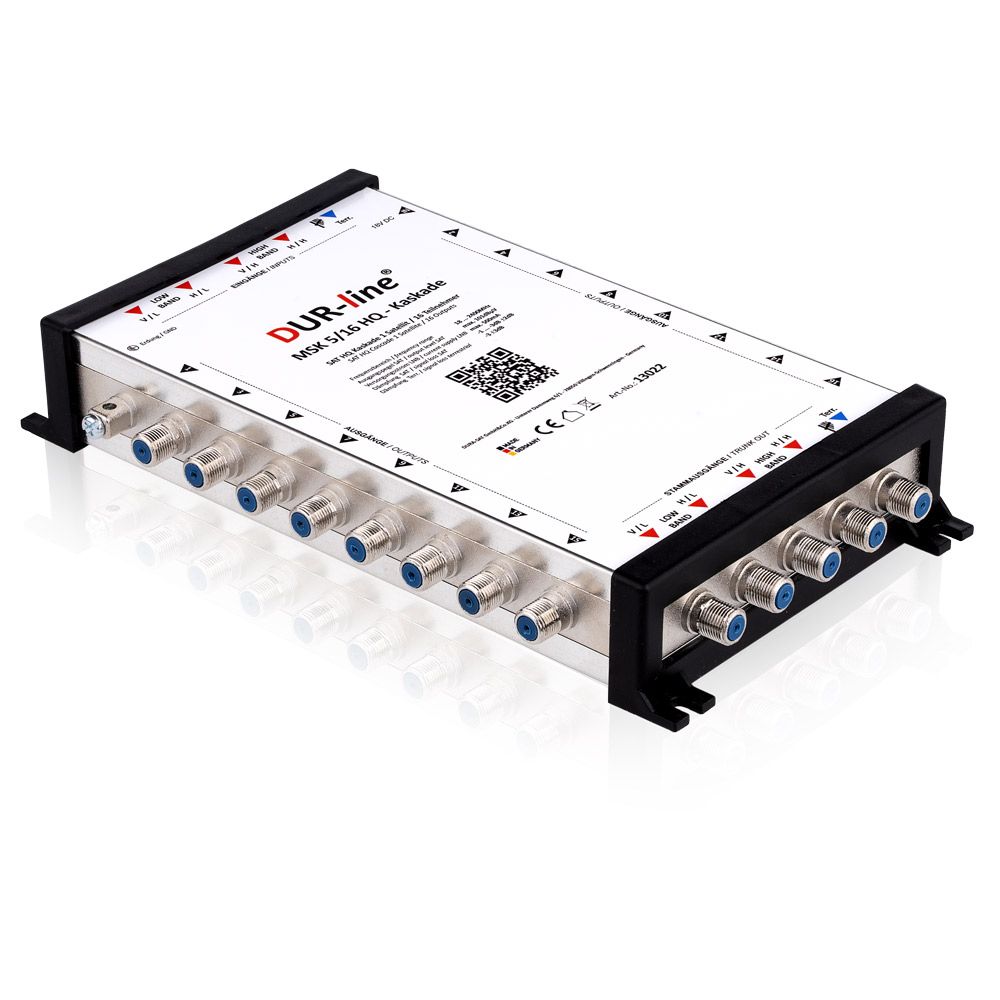

DUR-line MSK 5/16 HQ - Kaskade 99,90 €*
Satelliten: 1 | Teilnehmer: 16
Die DUR-line MSK 5/16 HQ versorgt 16 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet eine Satellitenposition – typischerweise Astra 19,2° Ost – und nimmt dafür die Empfangsebenen von 1 Quattro-LNB auf. Sechzehn Teilnehmerausgänge versorgen acht Wohnungen aus einem einzigen Baustein. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 5/16 HQ (Art. 13022) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNB1 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 500 mA Stromaufnahme über Receivermax. 35 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 5/16 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

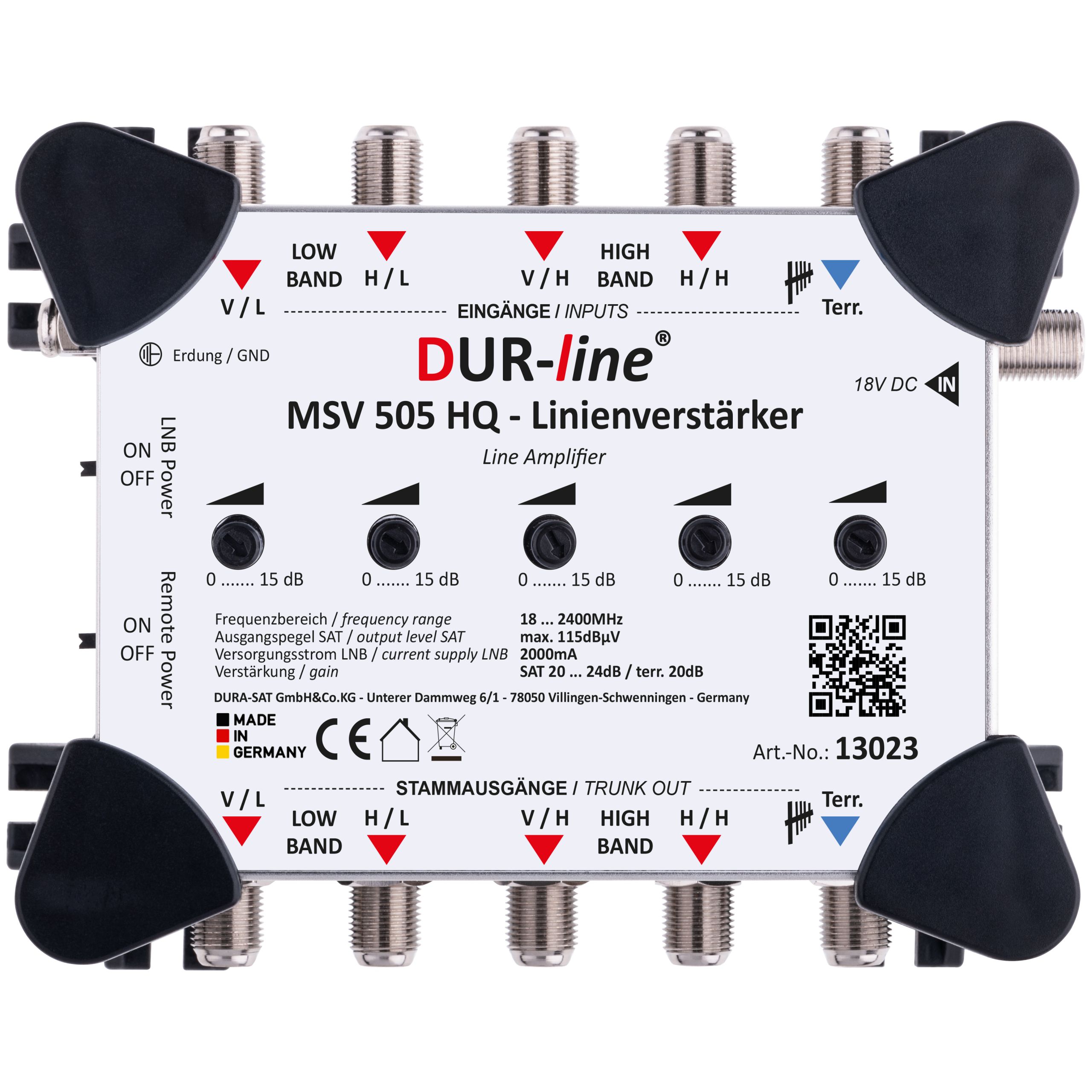

DUR-line MSV 505 HQ - Linienverstärker
Satelliten: 1
Der DUR-line MSV 505 HQ hebt den Pegel in einer Kaskadenanlage mit eine Satellitenposition wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.Technische Daten TypMSV 505 HQ (Art. 13023) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat115 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Stromaufnahme220 mA bei 12–18 V DC LNB-Versorgungsstrom2000 mA (mit Netzteil) Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)140 × 110 × 63 mm Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727) Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.Der MSV 505 HQ ergänzt die MSK-Kaskaden der 1-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
89,90 €*

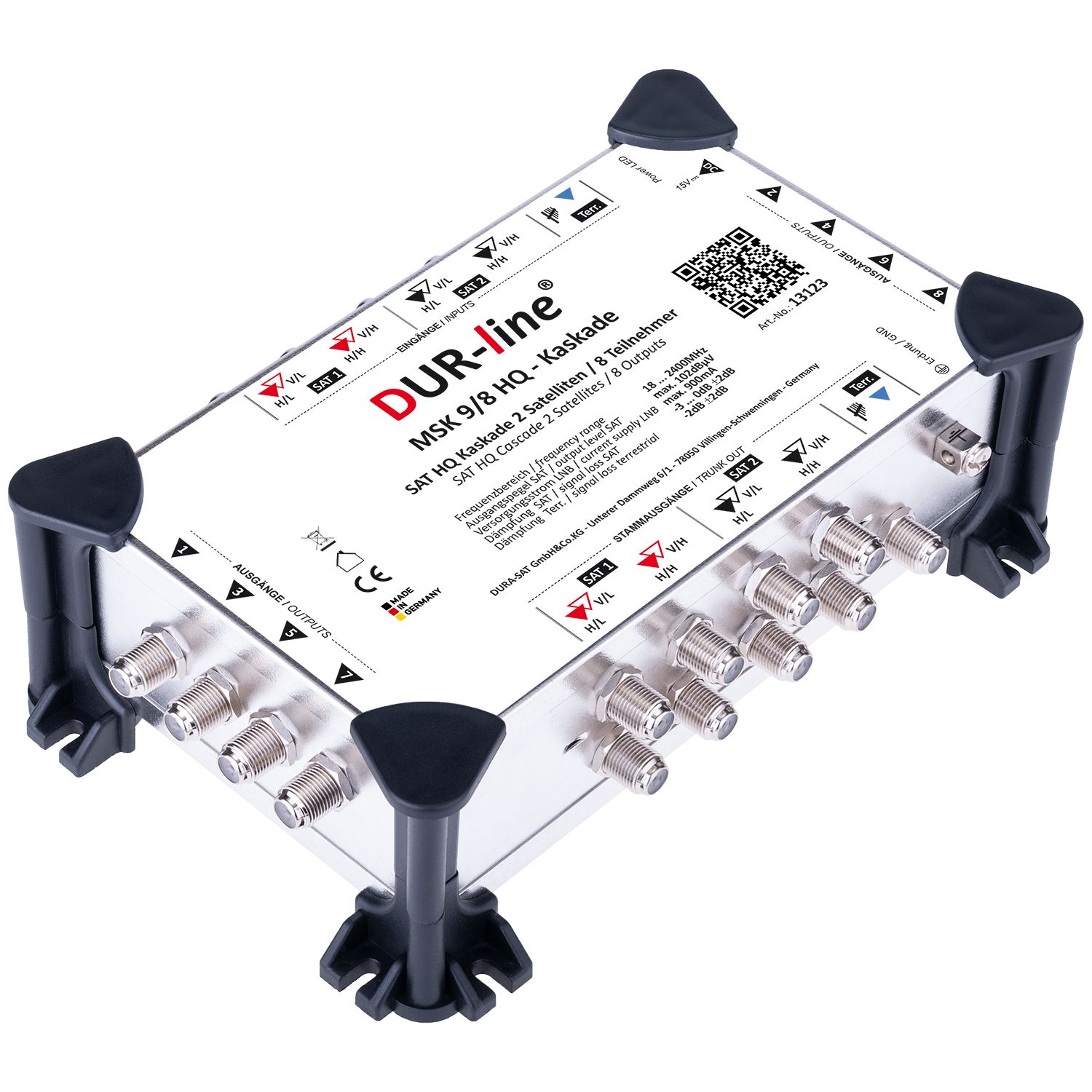

DUR-line MSK 9/8 HQ - Kaskade 99,90 €*
Satelliten: 2 | Teilnehmer: 8
Die DUR-line MSK 9/8 HQ versorgt 8 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet zwei Satellitenpositionen – typischerweise Astra 19,2° Ost und Hotbird 13° Ost – und nimmt dafür die Empfangsebenen von 2 Quattro-LNB auf. Acht Teilnehmerausgänge entsprechen einer Etage mit vier Wohnungen zu je zwei Anschlüssen. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 9/8 HQ (Art. 13123) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 9/8 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

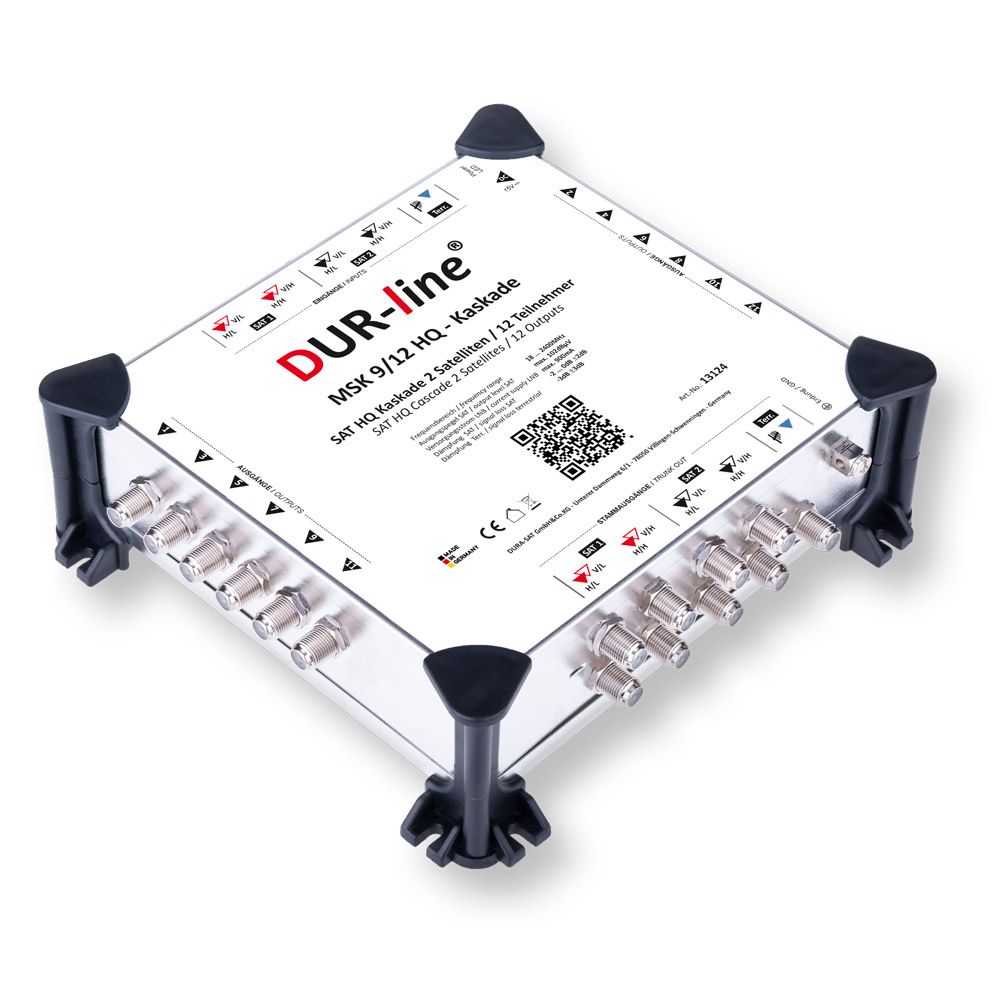

DUR-line MSK 9/12 HQ - Kaskade 119,90 €*
Satelliten: 2 | Teilnehmer: 12
Die DUR-line MSK 9/12 HQ versorgt 12 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet zwei Satellitenpositionen – typischerweise Astra 19,2° Ost und Hotbird 13° Ost – und nimmt dafür die Empfangsebenen von 2 Quattro-LNB auf. Zwölf Teilnehmerausgänge decken eine große Etage oder zwei kleinere Geschosse gemeinsam ab. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 9/12 HQ (Art. 13124) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 9/12 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

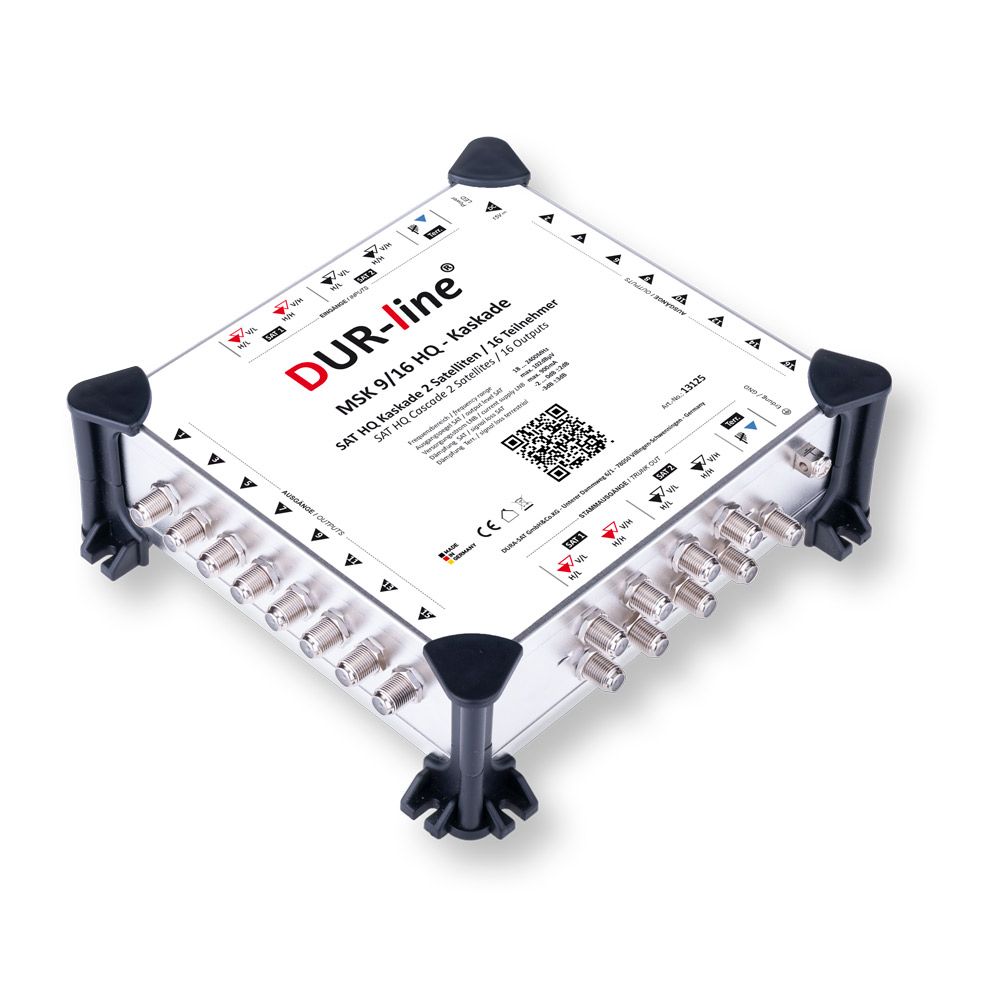

DUR-line MSK 9/16 HQ - Kaskade 134,90 €*
Satelliten: 2 | Teilnehmer: 16
Die DUR-line MSK 9/16 HQ versorgt 16 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet zwei Satellitenpositionen – typischerweise Astra 19,2° Ost und Hotbird 13° Ost – und nimmt dafür die Empfangsebenen von 2 Quattro-LNB auf. Sechzehn Teilnehmerausgänge versorgen acht Wohnungen aus einem einzigen Baustein. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 9/16 HQ (Art. 13125) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 9/16 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

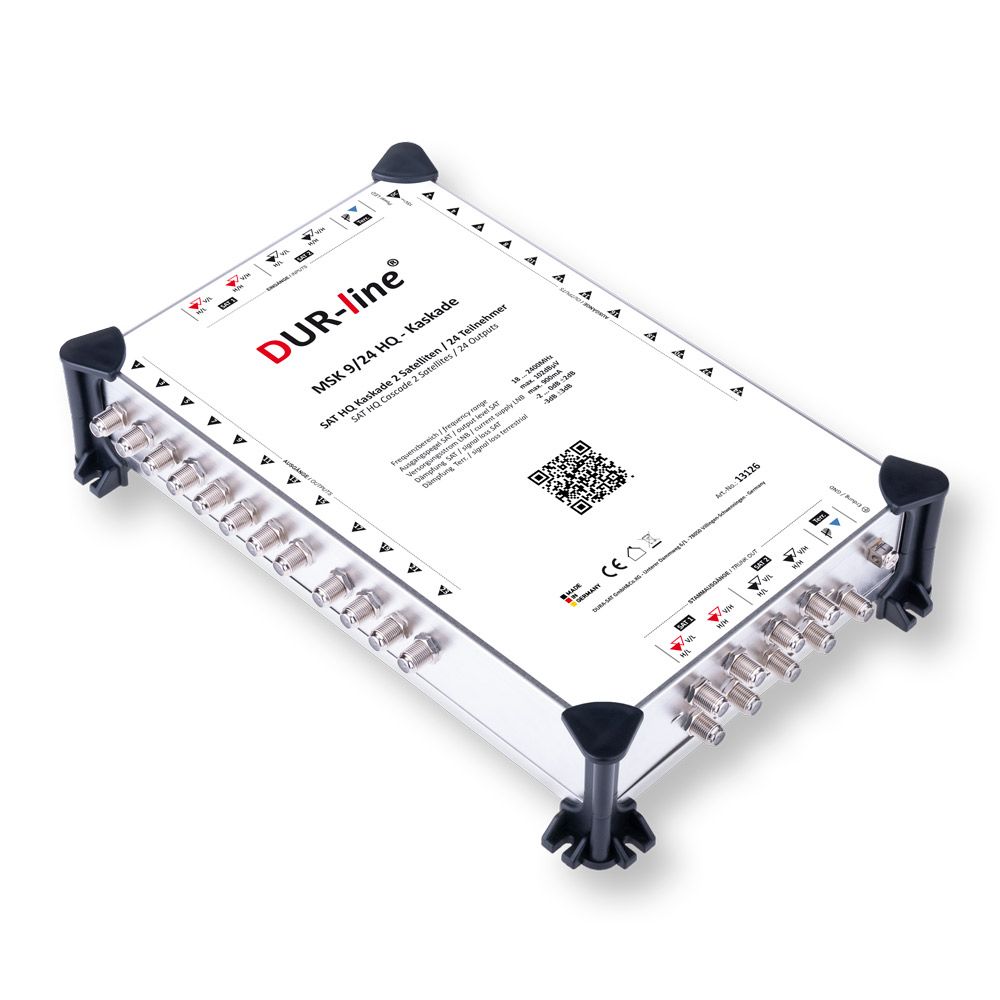

DUR-line MSK 9/24 HQ - Kaskade 239,90 €*
Satelliten: 2 | Teilnehmer: 24
Die DUR-line MSK 9/24 HQ versorgt 24 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet zwei Satellitenpositionen – typischerweise Astra 19,2° Ost und Hotbird 13° Ost – und nimmt dafür die Empfangsebenen von 2 Quattro-LNB auf. Vierundzwanzig Teilnehmerausgänge fassen ein komplettes Treppenhaus in einem Gerät zusammen. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 9/24 HQ (Art. 13126) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge24 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 9/24 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*

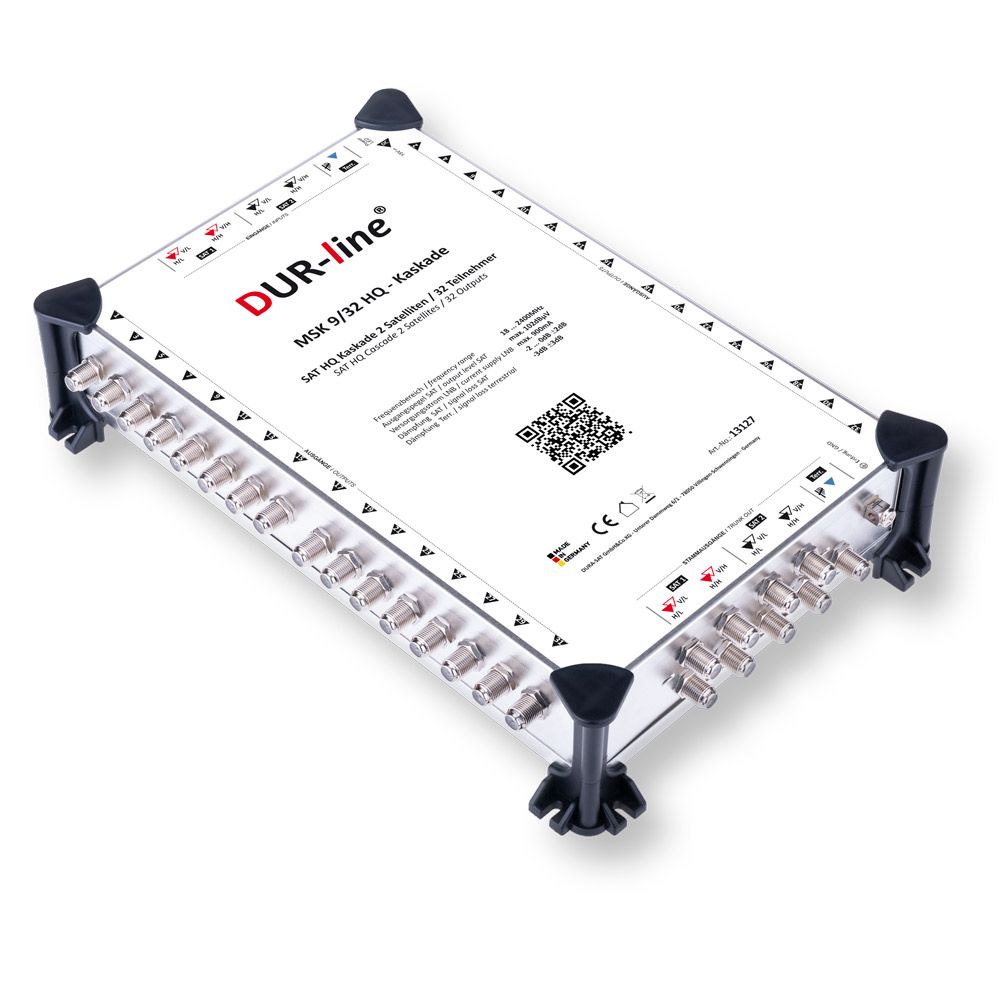

DUR-line MSK 9/32 HQ - Kaskade 254,90 €*
Satelliten: 2 | Teilnehmer: 32
Die DUR-line MSK 9/32 HQ versorgt 32 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet zwei Satellitenpositionen – typischerweise Astra 19,2° Ost und Hotbird 13° Ost – und nimmt dafür die Empfangsebenen von 2 Quattro-LNB auf. Zweiunddreißig Teilnehmerausgänge sind die größte Ausbaustufe und ersetzen mehrere kleinere Kaskaden. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.Technische Daten TypMSK 9/32 HQ (Art. 13127) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge32 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.Die MSK 9/32 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 74,90 €*
FAQ - Multischalter
Was macht ein Multischalter bei der Sat-Anlage?
Ein SAT-Multischalter ist ein Verteiler für das Satellitensignal. Er leitet die verschiedenen Signale vom LNB an mehrere Fernseher weiter. So kann jeder Fernseher unabhängig andere Programme empfangen.
Welches LNB brauche ich für einen Multischalter?
Für einen Multischalter brauchst du ein Quattro-LNB.
Dieses LNB gibt die vier Satellitensignale getrennt an den Multischalter weiter.
Ein Quad-LNB ist dafür nicht geeignet.
Sind alle Multischalter HD tauglich?
Ja, moderne Multischalter sind für den Empfang von HD- und UHD-Signalen ausgelegt. Die meisten modernen Multischalter unterstützen aber HD-Programme, weil sie das nötige Frequenzspektrum weitergeben. Wichtig ist, dass der Multischalter für den Satellitenstandard (z. B. DVB-S2) und die HD-Frequenzen (bis 2150 MHz) ausgelegt ist.
Was sind die Vorteile vom Blue Eco Multischalter?
Der DUR-line MS Blue ECO Multischalter ist sehr praktisch für SAT-Anlagen mit mehreren Receivern. Er benötigt kein eigenes Stromkabel, sondern wird direkt von den Receivern versorgt, und wenn alle Geräte ausgeschaltet sind, verbraucht er keinen Strom.
Trotz der einfachen Energieversorgung bleibt das Signal stark, auch bei längeren Kabelwegen, und der Schalter unterstützt moderne Formate wie HD, 4K oder Sky. Er ist robust gebaut, kurzschlussfest und funktioniert sowohl mit Quattro- als auch Quad-LNBs. Außerdem ist er für viele Teilnehmer geeignet, zum Beispiel für 6 bis 16 TVs, und einige Modelle haben zusätzlich einen Eingang für terrestrisches TV. Insgesamt ist er energieeffizient, zuverlässig und flexibel einsetzbar.

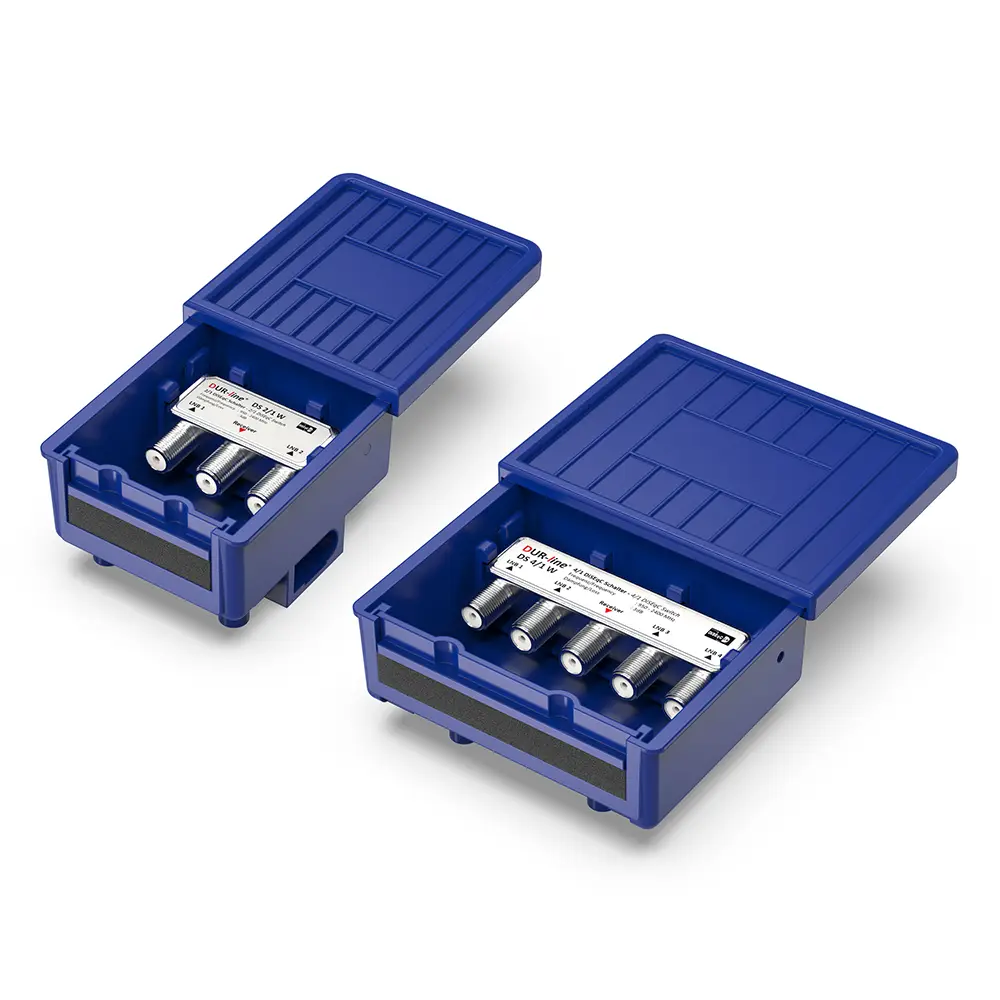

Wie funktioniert ein DiSEqC-Schalter?
Ein DiSEqC-Schalter lässt deinen Satellitenreceiver zwischen mehreren LNBs (Satellitenköpfen) umschalten – über dasselbe Koaxkabel.
Normalerweise kommt von einem LNB ein Kabel zum Receiver. Wenn du aber mehrere Satelliten empfangen willst (z. B. Astra + Hotbird), hängen mehrere LNBs an der Schüssel. Der DiSEqC-Schalter sitzt dazwischen und entscheidet, welches LNB gerade mit dem Receiver verbunden ist.
Warum ist ein Multischalter besser als ein Quad LNB?
Ein Multischalter ist besser, wenn mehrere Fernseher angeschlossen werden sollen. Er ist zuverlässiger und stabiler als ein Quad-LNB, besonders bei vielen Teilnehmern. Außerdem lässt sich die Anlage mit einem Multischalter leichter erweitern.
Kann man ein Quad LNB an Multischalter anschließen?
Ja, ein Quad-LNB kann an einen speziellen, quad-tauglichen Multischalter angeschlossen werden. Dabei werden die vier Ausgänge des Quad-LNBs mit den vier Eingängen des Multischalters verbunden. So kann der Multischalter das LNB steuern und die Anlage für mehr Teilnehmer erweitern.
Wie kann ich zwei Satelliten gleichzeitig empfangen?
Um zwei Satelliten gleichzeitig zu empfangen, brauchst du eine Satellitenschüssel mit einem Monoblock LNB oder eine Multifeed-Halterung für zwei LNBs. Dazu verwendet man einen Multischalter, der für zwei Satelliten geeignet ist (z. B. 9/x-Multischalter). So kann jeder Fernseher zwischen den beiden Satelliten umschalten.
Wie viele Kabel vom LNB zum Multischalter?
Vom Quattro-LNB gehen vier Kabel zum Multischalter. Jedes Kabel überträgt eine eigene Signalebene. So kann der Multischalter alle Programme richtig verteilen.
Wie weit darf der Multischalter vom LNB entfernt sein?
Der Multischalter kann normalerweise bis zu 10–20 Meter vom LNB entfernt stehen, ohne dass es Probleme gibt. Bei längeren Kabeln kann das Signal schwächer werden, dann braucht man ein stärkeres Kabel (z. B. 7-mm Koax) oder einen Multischalter mit Netzteil. Wenn es sehr weit ist (über 30 Meter), ist es besser, den Multischalter näher zur Schüssel zu platzieren.
DUR-line Multischalter im Detail – Teilnehmerzahl, Serien & Technik
Der Multischalter – auch Multiswitch genannt – ist die Verteilzentrale jeder größeren Sat-Anlage. Er nimmt die vier Empfangsebenen eines Quattro-LNB entgegen (horizontal und vertikal, jeweils im Low- und High-Band) und stellt jedem angeschlossenen Receiver alle vier Ebenen zur Verfügung. Dadurch schaut jeder Teilnehmer unabhängig von den anderen das komplette Programmangebot. Die Multischalter der Serien G-HQ und Blue ECO sind Made in Germany und wurden von SAT Empfang mit „1,2 Oberklasse" und dem Urteil „Preis/Leistung: sehr gut" bewertet.*
Wie viele Teilnehmer brauchen Sie?
Die Typenbezeichnung verrät den Aufbau: MS 5/8 bedeutet fünf Eingänge (vier Sat-Ebenen plus ein terrestrischer) und acht Teilnehmerausgänge.
- MS 5/6 – 6 Teilnehmer. Für das Einfamilienhaus mit mehreren Fernsehern
- MS 5/8 – 8 Teilnehmer. Die gängigste Größe: drei Wohnungen mit je zwei Anschlüssen und noch zwei Plätze frei
- MS 5/12 – 12 Teilnehmer. Für Zweifamilienhäuser und größere Wohneinheiten
- MS 5/16 – 16 Teilnehmer. Für Mehrfamilienhäuser und Objektinstallationen
- MS 9/8 – 8 Teilnehmer von zwei Satelliten, etwa Astra und Hotbird über zwei Quattro-LNBs
Mit Netzteil oder ohne? Die beiden Serien
MS G-HQ – unsere Premium-Serie mit integriertem 230-Volt-Netzteil und rund 130 cm Anschlusskabel. Sie liefert die höchste Signalleistung mit einem Ausgangspegel von bis zu 102 dBµV und speist das LNB mit bis zu 300 mA. Dazu kommt die Stromsparautomatik: Ist kein Receiver eingeschaltet, nimmt die G-HQ dem LNB die Speisespannung. Die erste Wahl, wenn am Montageort eine Steckdose vorhanden ist.
MS Blue ECO – unsere sparsamste Serie, die ganz ohne Netzteil auskommt. Die Stromversorgung übernehmen die angeschlossenen Receiver, im Standby verbraucht sie 0 Watt. Das funktioniert auch bei Kabelwegen von 20 bis 40 Metern zuverlässig; ein optionaler 18-Volt-Anschluss ist trotzdem vorhanden. Mit 130 × 110 × 35 mm baut sie deutlich kompakter als die G-HQ-Serie und wiegt nur rund 350 Gramm – ideal überall dort, wo keine Steckdose in der Nähe ist.
Worauf Sie beim Kauf achten sollten
- Passendes LNB – ein Quattro-LNB liefert die vier Ebenen dauerhaft und einzeln; der Multischalter verteilt sie nur noch und arbeitet dadurch sparsamer. Ein Quad-LNB funktioniert ebenso und ist beim Verkabeln unempfindlicher, weil seine vier Ausgänge gleichwertig sind
- Teilnehmerzahl mit Reserve – jeder Ausgang versorgt genau ein Receiver-Tuner-Paar; ein Twin-Tuner belegt zwei Ausgänge
- Terrestrischer Eingang – alle Modelle führen DVB-T/T2 und Kabelrundfunk (5–862 MHz) auf derselben Leitung mit
- Kabellänge – die frequenzabhängige Verstärkung gleicht die Dämpfung langer Wege aus und hält den Pegel an jedem Ausgang ausgeglichen
- Kurzschlussfestigkeit – alle Ausgänge sind kurzschlussfest, das Guss-Gehäuse schirmt zusätzlich ab
Quad oder Quattro – wann welches LNB?
Beide Bauformen haben vier Ausgänge, aber unterschiedliche Aufgaben. Welche passt, entscheidet sich daran, ob ein Multischalter im Spiel ist.
Quad ist für den direkten Anschluss gemacht. Alle vier Ausgänge sind gleichwertig: An jeden kommt ein Receiver, und jeder holt sich selbst die Empfangsebene, die er gerade braucht. Vier Teilnehmer ohne weitere Technik. An einem Multischalter arbeitet ein Quad ebenfalls – und weil die vier Ausgänge gleichwertig sind, ist es dort gleichgültig, welches Kabel auf welchen Eingang geht. Das macht die Verkabelung unkompliziert.
Quattro ist für den Multischalter gebaut. Jeder Ausgang führt dauerhaft eine feste Empfangsebene, alle vier gleichzeitig. Der Multischalter verteilt sie nur noch weiter und muss dem LNB nichts mitteilen. Genau das spart Strom: Beim Blue ECO Multischalter sinkt die eigene Stromaufnahme auf 43 mA statt 53 mA, weil er am Quad zusätzlich ein Steuersignal erzeugen müsste. Dafür trägt jeder Ausgang eine feste Ebene und gehört auf den gleichnamigen Eingang des Multischalters.
Kurz gesagt: Quattro, wenn ein Multischalter im Spiel ist und die Anlage möglichst sparsam laufen soll. Quad, wenn Receiver direkt angeschlossen werden – oder wenn beim Verkabeln niemand auf die Zuordnung der vier Leitungen achten soll.
Alle Modelle übertragen HDTV, 3D, HD+, 4K, 8K-UHD und Sky und arbeiten im Frequenzbereich 950–2400 MHz. Die folgenden Fragen klären, wann sich ein Multischalter lohnt, welches LNB dazu passt, wie weit er vom LNB entfernt sitzen darf und wie viele Kabel Sie dafür brauchen.
* Testergebnis: 1,2 Oberklasse, Preis/Leistung sehr gut – SAT Empfang 2/2019, Dura-Sat DUR-line MS 5/x G-HQ und MS 5/x Blue ECO, satempfang-magazin.de
