DUR-line G-HQ Multischalter – ein eigener Ausgang je Teilnehmer
Die G-HQ Serie bringt ihr 230-Volt-Netzteil mit und nimmt dem LNB die Speisespannung, sobald kein Receiver mehr läuft. Wählen Sie nach Teilnehmerzahl – 6, 8, 12 oder 16 – und danach, ob eine oder zwei Satellitenpositionen ankommen sollen.
Sale

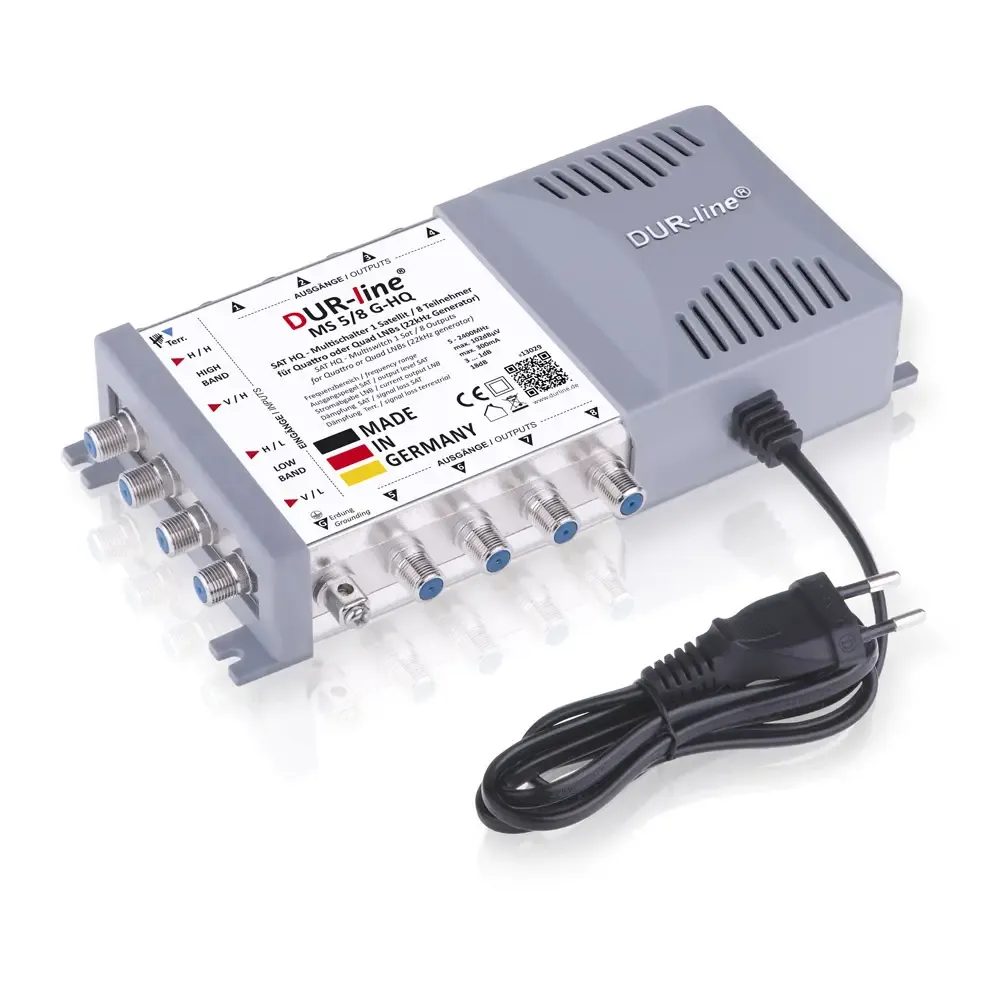

DUR-line MS 5/6 G-HQ - Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 G-HQ verteilt das Signal eines Satelliten auf sechs unabhängige Teilnehmerausgänge. Jeder Receiver bekommt seine eigene Leitung und wählt selbst, welche Empfangsebene er sehen möchte – vom Nachbarzimmer bemerkt davon niemand etwas. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit bereits versorgt. Sind alle sechs Anschlüsse abends aus, nimmt der MS 5/6 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/6 G-HQ (Art. 13047) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Bei der Montage rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand ein und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm².Der MS 5/6 G-HQ ist der kleinste Multischalter der G-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
64,90 €*
Sale
DUR-line MS 5/8 G-HQ - Multischalter 72,90 €*
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MS 5/8 G-HQ bringt einen Satelliten auf acht eigene Teilnehmerausgänge. Das ist die gängigste Größe im Zwei- und Dreifamilienhaus: Acht Ausgänge versorgen drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei frei für den nächsten Fernseher. Jeder Anschluss arbeitet für sich, sodass alle Teilnehmer gleichzeitig unterschiedliche Programme sehen und aufnehmen können. Sind alle acht Anschlüsse abends aus, nimmt der MS 5/8 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Am Quattro-LNB tragen die vier Ausgänge dieselben Kürzel wie die Eingänge des Multischalters: H/H, V/H, H/L und V/L. Verbinden Sie jeweils gleich mit gleich, dann stimmen die Ebenen auf Anhieb. Achten Sie darauf, dass die Eingangspegel der vier Ebenen möglichst gleich hoch ausfallen.Der MS 5/8 G-HQ ist die gängigste Ausbaustufe der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/12 G-HQ - Multischalter 79,90 €*
Satelliten: 1 | Teilnehmer: 12
Der DUR-line MS 5/12 G-HQ versorgt zwölf Teilnehmer aus einer einzigen Sat-Anlage. Damit erreichen Sie ein Mehrfamilienhaus mit sechs Wohnungen zu je zwei Anschlüssen oder ein großes Einfamilienhaus, in dem jeder Raum einen eigenen Anschluss bekommt. Für die höhere Ausgangszahl arbeitet die Verstärkerstufe kräftiger, damit auch am zwölften Ausgang genügend Pegel ankommt. Sind alle zwölf Anschlüsse abends aus, nimmt der MS 5/12 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/12 G-HQ (Art. 13048) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)310 × 110 × 57 mm GehäuseDruckguss, kurzschlussfest Ab zwölf Ausgängen lohnt sich ein Blick auf die Leitungslängen: Der empfohlene Pegel am Receiver liegt bei 55 bis 65 dB. Liegen einzelne Wohnungen deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung die Unterschiede aus. Nicht belegte Ausgänge können Sie mit 75-Ohm-Widerständen abschließen.Der MS 5/12 G-HQ deckt die mittlere Ausbaugröße der Serie ab. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/16 G-HQ - Multischalter 84,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MS 5/16 G-HQ ist die größte Ausbaustufe der Serie und bedient 16 Teilnehmer aus einer Anlage. Acht Wohnungen mit je zwei Anschlüssen laufen damit über ein einziges Gerät, ohne dass eine zweite Sat-Anlage oder ein zweiter Spiegel nötig wird. Alle 16 Ausgänge sind gleichwertig, jeder Teilnehmer greift jederzeit auf das komplette Programmangebot zu. Sind alle sechzehn Anschlüsse abends aus, nimmt der MS 5/16 G-HQ die Speisespannung vom LNB – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 5/16 G-HQ (Art. 13049) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 WStromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)325 × 85 × 60 mm GehäuseDruckguss, kurzschlussfest Bei 16 Anschlüssen wird die Verteilung im Haus zum eigentlichen Thema. Planen Sie die Leitungswege sternförmig vom Multischalter aus und halten Sie die Kabellängen möglichst ähnlich. Soll die Anlage später über 16 Teilnehmer hinauswachsen, ist eine Kaskadenlösung der flexiblere Weg.Der MS 5/16 G-HQ ist die größte Einzelgerätelösung der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 9/8 G-HQ - Multischalter 89,90 €*
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MS 9/8 G-HQ bringt zwei Satellitenpositionen auf acht Teilnehmerausgänge. Neun Eingänge – acht für Sat, einer für die Terrestrik – nehmen die vier Empfangsebenen von zwei Quattro-LNBs auf. Damit sehen alle acht Anschlüsse das komplette Angebot beider Positionen, typischerweise Astra 19,2° Ost und Hotbird 13° Ost, und jeder Teilnehmer wechselt allein über seinen Receiver zwischen beiden. Sind alle acht Anschlüsse abends aus, nimmt der MS 9/8 G-HQ beiden Quattro-LNBs die Speisespannung – die Anlage zieht dann nur noch, was das Netzteil selbst braucht.Technische Daten TypMS 9/8 G-HQ (Art. 13028) Eingänge8 × Sat (2 Satelliten) und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2200 MHz Frequenzbereich terrestrisch5–862 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch20 dB ±2 dB (passiv) Entkopplung H/V30 dB Rückflussdämpfung10 dB Max. Ausgangspegel Sat100 dBµV Max. Ausgangspegel terrestrisch88 dBµV (passiv) Eingangsimpedanz75 Ohm LNB-Speisestrommax. 300 mA Stromaufnahme45 mA (Receiver), 10 mA (Netzteil)Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)260 × 111 × 40 mm Gewicht500 g GehäuseDruckguss, kurzschlussfest Für zwei Satellitenpositionen brauchen Sie zwei Quattro-LNBs, also eine Multifeed-Halterung am Spiegel. Die acht Sat-Eingänge sind paarweise beschriftet: Verbinden Sie die vier Ausgänge des ersten LNBs mit dem ersten Eingangsblock und die des zweiten LNBs mit dem zweiten. Ein Spiegel ab 80 cm hält für beide Positionen ausreichend Signalreserve bereit.Der MS 9/8 G-HQ ist die Zwei-Satelliten-Variante der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
DUR-line G-HQ Multischalter im Detail – Stromsparfunktion, Varianten & Technik
Die G-HQ Serie ist unsere klassische Multischalter-Baureihe: ein eigener Ausgang je Teilnehmer, ein eingebautes 230-Volt-Schaltnetzteil und ein Druckgussgehäuse, das die Elektronik dauerhaft abschirmt. Alle Modelle nehmen die vier Empfangsebenen eines Quattro-LNBs auf und geben jedem Receiver genau die Ebene, die er gerade anfordert. Entwickelt und gefertigt wird in Villingen-Schwenningen.
Die Stromsparfunktion – das Alleinstellungsmerkmal der Serie
Ist kein Receiver eingeschaltet, nimmt der Multischalter dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das Netzteil selbst braucht – und das jede Nacht und jeden Arbeitstag, an dem niemand fernsieht. Bei einer Anlage, die 16 Teilnehmer versorgt, summiert sich das über die Jahre spürbar.
Welche Variante passt zu Ihrer Anlage?
Entscheidend sind zwei Fragen: Wie viele Teilnehmer sollen unabhängig voneinander laufen, und reicht ein Satellit?
- MS 5/6 G-HQ – 1 Satellit, 6 Teilnehmer, 195 × 110 × 43 mm
- MS 5/8 G-HQ – 1 Satellit, 8 Teilnehmer, 195 × 110 × 43 mm
- MS 5/12 G-HQ – 1 Satellit, 12 Teilnehmer, 310 × 110 × 57 mm
- MS 5/16 G-HQ – 1 Satellit, 16 Teilnehmer, 325 × 85 × 60 mm
- MS 9/8 G-HQ – 2 Satelliten für 8 Teilnehmer, etwa Astra 19,2° Ost und Hotbird 13° Ost, 260 × 111 × 40 mm. Er arbeitet mit zwei Quattro-LNBs.
Technische Daten der Serie
Der Frequenzbereich Sat reicht von 950 bis 2400 MHz (MS 9/8: 950–2200 MHz), terrestrisch von 5 bis 862 MHz mit Rückkanal 5–65 MHz. Geschaltet wird über 14/18 V für vertikale und horizontale Polarisation und 0/22 kHz für Low- und High-Band. Der maximale Ausgangspegel liegt bei 101 dBµV (IMD3 35 dB), beim MS 9/8 bei 100 dBµV. Das Gehäuse ist kurzschlussfest.
Die Modelle für eine Satellitenposition tragen einen eingebauten 22-kHz-Generator und laufen deshalb wahlweise auch an einem Quad-LNB – praktisch, wenn eine vorhandene Anlage auf mehr Teilnehmer wachsen soll. Am Quattro-LNB liegt die Stromaufnahme bei 43 mA, am Quad-LNB bei 53 mA, weil der Schalter dort zusätzlich ein Steuersignal erzeugen muss.
Alle weiteren Bauformen finden Sie unter Multischalter, die passenden LNBs unter LNB. Welche Bauform, welches LNB und welcher Montageort zusammenpassen, beantworten die folgenden Fragen.
