Antennendosen – die Stelle, an der die Anlage beim Zuschauer ankommt
Die Dose an der Wand entscheidet, welche Geräte angeschlossen werden können und wie viel Pegel ankommt. Wählen Sie nach Netz – Sat, Kabelanschluss oder Einkabel – und danach, ob die Dose am Leitungsende sitzt oder mitten in der Reihe.
DUR-line DSA 62600 - Sat-Antennendose 3-Loch
Dosentyp: 3-Loch Enddose
Die DUR-line DSA 62600 ist die Standarddose für Satellitenanlagen: drei Anschlüsse für Sat, TV und Radio an einer Stelle, mit nur 2 bis 2,5 dB Dämpfung im Sat-Band. Sie sitzt am Ende einer Stichleitung — also direkt am eigenen Ausgang eines Multischalters oder LNBs — und ist damit die Dose, die in den allermeisten Wohnungen verbaut wird.Technische DatenTypDSA 62600, 3-Loch Sat-Enddose (Stichleitungsdose)AnschlüsseSat, TV, RadioAnschlussdämpfung Sat2–2,5 dB (950–2400 MHz)Anschlussdämpfung terrestrisch1 dB (5–68 MHz), 1,5 dB (UKW 87,5–108 MHz), 2 dB (174–862 MHz)RückflussdämpfungSat größer 5 dB, terrestrisch größer 9 dBSat-Ausgangmaximal 500 mASchirmungsklasseASteuersignaleDiSEqC-tauglich, Unicable-geeignetSignaleDVB-S/S2, DVB-C, DVB-T/T2, UKW und DAB+, digital und analogGehäuseVollmetall-Druckguss, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und Unterputz sowie HohlwandLieferumfangDose, Aufputzrahmen, Rahmen und DeckelWarum die geringe Dämpfung zähltMit 2 bis 2,5 dB nimmt diese Dose der Leitung so wenig weg wie kaum eine andere ihrer Klasse. Am Receiver sollen rund 55 bis 65 dB ankommen — jedes Dezibel, das die Dose nicht verbraucht, steht dieser Rechnung zur Verfügung. Das macht sich besonders am Ende langer Leitungswege bemerkbar, etwa im obersten Stockwerk eines Hauses.Passt in jedes SchalterprogrammDie Abmessungen sind genormt, sodass die Dose mit den 3-Loch-Abdeckungen der gängigen deutschen Schalterprogramme kombiniert werden kann. Sie behalten also die Optik Ihrer übrigen Steckdosen und Schalter bei, statt eine abweichende Blende in der Wand zu haben. Montiert wird auf oder unter Putz und ebenso in der Hohlwand; der beiliegende Aufputzrahmen macht den Einbau ohne Wanddurchbruch möglich.Auch für EinkabelanlagenDie Dose erfüllt die DiSEqC-Kriterien und ist für Unicable geeignet. In einer Einkabelanlage, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen, arbeitet sie damit ebenso wie in der klassischen Sternverkabelung mit Multischalter.Durchgangsdosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.
12,90 €*
DUR-line DSA 62700 - Sat-Antennendose 4-Loch
Dosentyp: 4-Loch Enddose
Ein Receiver mit Twin-Tuner nimmt auf und zeigt gleichzeitig ein anderes Programm — dafür braucht er zwei Sat-Leitungen an derselben Stelle. Die DUR-line DSA 62700 bringt genau das an die Wand: zwei F-Anschlüsse für Sat, dazu TV und Radio, alles in einer Dose mit vier Löchern.Technische DatenTypDSA 62700, 4-Loch Sat-EnddoseAnschlüsse2 × Sat (F-Buchse), TV, RadioAnschlussdämpfungtypisch 3 dBEntkopplung40 dBFrequenzbereich5–2250 MHzRückkanal5–65 MHzDC-Durchlassfür die Steuerung des LNB und KabelinternetSchirmungsklasseASignaleSat, Kabelfernsehen, DVB-T/T2, Radio, bis UHD und 8KEinkabeltechnikUnicable-tauglichMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWofür der zweite Sat-Anschluss gut istZwei Sat-Leitungen an einem Platz brauchen Sie in zwei Fällen: beim Twin-Tuner-Receiver, der zwei Transponder gleichzeitig empfängt, und bei zwei Geräten nebeneinander — etwa Receiver und Fernseher mit eigenem Sat-Tuner. Statt eine zweite Dose zu setzen oder mit einem Verteiler zu arbeiten, der in der klassischen Sat-Anlage ohnehin nicht weiterhilft, bekommen beide Geräte hier ihren eigenen Anschluss.40 dB Entkopplung zwischen den AnschlüssenDie beiden Sat-Ausgänge sind mit 40 dB voneinander entkoppelt. Das ist der Wert, der dafür sorgt, dass die Steuersignale des einen Tuners den anderen nicht erreichen — jeder Tuner schaltet seine Ebene unabhängig, ohne dass sich die Geräte gegenseitig ins Bild reden.Anschluss und MontageDie Dose arbeitet von 5 bis 2250 MHz und lässt den Rückkanal von 5 bis 65 MHz passieren, sodass auch Internet über den Kabelanschluss möglich bleibt. Der DC-Durchlass führt die Steuerspannung für das LNB weiter. Montiert wird auf oder unter Putz; Rahmen und Deckel liegen bei.Weitere Antennendosen, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line DBK 62800 - BK-Stichleitungsdose
Dosentyp: Stichleitungsdose
Die DUR-line DBK 62800 ist die Enddose der Breitband-Kabelanlage: zwei Anschlüsse an der Wand für TV und Radio, dahinter eine Stichleitung. Sie kommt überall dort zum Einsatz, wo eine Leitung an genau einem Anschluss endet — und ebenso als Abschluss am Ende einer Reihe von Durchgangsdosen.Technische DatenTypDBK 62800, 2-Loch BK-Stichleitungsdose (Enddose)AnschlüsseTV und RadioBauformEnddose ohne DurchgangFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+GehäuseVollmetall-Chassis, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWo die Enddose hingehörtEine Stichleitungsdose schließt die Leitung ab. Das ist entweder der einzelne Anschluss, der direkt vom Verteiler versorgt wird, oder der letzte Platz in einer Reihe. In beiden Fällen ist wichtig, dass die Leitung sauber endet: Eine offene oder falsch abgeschlossene Leitung wirft das Signal zurück und verschlechtert den Empfang an allen vorgelagerten Anschlüssen.Schraub-Klemmtechnik statt SpezialwerkzeugDas Koaxialkabel wird über eine Schraub-Klemmtechnik angeschlossen, die auch ohne Spezialwerkzeug sicher hält. Das ist besonders bei der Nachrüstung im Bestand angenehm, wenn nur ein Schraubendreher zur Hand ist. Die genormten Abmessungen passen in die 2-Loch-Abdeckungen der gängigen Schalterprogramme, sodass die Optik der übrigen Schalter erhalten bleibt.Was Klasse A in der Praxis bedeutetDie Schirmungsklasse beschreibt, wie gut die Dose die Verbindung gegen Einstrahlung von außen abschirmt. In einer Wohnung mit Mobilfunk, WLAN und DECT holt sich eine schlecht geschirmte Dose diese Signale in die Leitung und trägt sie ins ganze Netz. Das Vollmetall-Chassis schließt diesen Weg.Durchgangsdosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
DUR-line DBK 08dB - BK-Durchgangsdose 2-Loch
Dosentyp: 8dB Durchgangsdose
Die DUR-line DBK 08dB ist die Durchgangsdose mit der geringsten Anschlussdämpfung der Serie: Sie zweigt mit maximal 8 dB vergleichsweise viel Pegel für ihren eigenen Anschluss ab und gehört damit ans hintere Ende einer Dosenreihe, wo ohnehin weniger ankommt.Technische DatenTypDBK 08dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 8 dBDurchgangsdämpfungmax. 3,5 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenWarum diese Dose nach hinten gehörtIn einer Reihe verliert das Signal an jeder Dose etwas. Die vorderen Anschlüsse haben deshalb Pegel im Überfluss, die hinteren kämpfen darum. Der Ausgleich läuft über die Anschlussdämpfung: Vorn stehen Dosen, die wenig für sich abzweigen, hinten solche, die mehr nehmen dürfen. Mit ihren 8 dB ist die 08dB genau dafür gemacht — sie holt sich am Ende der Reihe den Pegel, den sie braucht.Der Preis dafür steht in der zweiten ZahlMit 3,5 dB hat diese Dose die höchste Durchgangsdämpfung der Serie. Was sie an ihrem Anschluss mehr abzweigt, fehlt hinter ihr auf der Leitung. Deshalb sollte hinter der 08dB nur noch die abschließende Stichleitungsdose folgen. Eine typische Reihe sieht so aus: 14dB, dann 10dB, dann 08dB, zuletzt die Enddose 62800.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
DUR-line DBK 10dB - BK-Durchgangsdose 2-Loch
Dosentyp: 10dB Durchgangsdose
Die DUR-line DBK 10dB ist die Durchgangsdose für die mittlere Position in der Reihe. Mit 10 dB Anschlussdämpfung zweigt sie maßvoll ab und gibt mit nur 2 dB Durchgangsdämpfung fast alles an die folgenden Dosen weiter — die ausgewogenste Kombination der Serie.Technische DatenTypDBK 10dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 10 dBDurchgangsdämpfungmax. 2 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenDie ausgewogene WahlZwei Dezibel Durchgangsdämpfung sind wenig — die Dose nimmt der Leitung also kaum etwas weg und lässt den folgenden Anschlüssen fast den vollen Pegel. Gleichzeitig reichen ihre 10 dB Anschlussdämpfung, um am eigenen Ausgang ein ordentliches Signal bereitzustellen. Genau diese Balance macht sie zur Standarddose für die Plätze zwischen dem ersten und dem letzten Anschluss.Wie die Reihe aufgebaut wirdVorn stehen die Dosen mit hoher Anschlussdämpfung, hinten die mit niedriger — so kommt an jedem Platz ein ähnlicher Pegel an. Eine typische Reihe mit vier Anschlüssen: 14dB, dann 10dB, dann 08dB, zuletzt die Stichleitungsdose 62800 als Abschluss. Bei längeren Reihen können mehrere 10dB-Dosen hintereinanderliegen; rechnen Sie dabei je Dose 2 dB Durchgangsdämpfung mit.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
DUR-line DBK 14dB - BK-Durchgangsdose 2-Loch
Dosentyp: 14dB Durchgangsdose
Die DUR-line DBK 14dB gehört an den Anfang der Dosenreihe. Dort ist der Pegel am höchsten, deshalb darf die Dose mit 14 dB viel für sich abzweigen — und gibt mit nur 1,2 dB Durchgangsdämpfung den kleinsten Verlust der Serie an alle folgenden Anschlüsse weiter.Technische DatenTypDBK 14dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 14 dBDurchgangsdämpfungmax. 1,2 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenDie erste Dose entscheidet über die letzteAm Anfang der Reihe steht der volle Pegel an. Nimmt sich die erste Dose dort zu wenig, bekommt ihr Anschluss zu viel — und die Reihe wird ungleichmäßig. Nimmt sie sich zu viel vom Durchgang, fehlt es hinten. Die 14dB löst beides: Sie zweigt kräftig für den eigenen Anschluss ab und kostet den Durchgang dabei nur 1,2 dB. Damit ist sie die Dose, mit der eine lange Reihe überhaupt erst aufgeht.Aufbau der ReiheEine typische Reihe mit vier Anschlüssen: 14dB am Anfang, dann 10dB, dann 08dB, den Abschluss bildet die Stichleitungsdose 62800. Bei längeren Reihen können mehrere 14dB-Dosen vorn stehen, bevor die Werte nach hinten abgestuft werden — jede kostet nur 1,2 dB auf dem Durchgang.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
DUR-line DSA 63001 - Sat-Durchgangsdose 3-Loch
Dosentyp: 3-Loch Durchgangsdose
Die DUR-line DSA 63001 ist die Dose für den Fall, dass mehrere Anschlüsse an einer gemeinsamen Leitung hängen. Sie zweigt an ihrem Platz das Signal für Sat, TV und Radio ab und reicht den Rest über den Durchgang an die nächste Dose weiter — Sie verkabeln ein Stockwerk also in Reihe, statt für jeden Anschluss eine eigene Leitung bis zum Verteiler zu ziehen.Technische DatenTypDSA 63001, 3-Loch Sat-DurchgangsdoseAnschlüsseSat, TV, RadioAnschlussdämpfungca. 10 dB am AbzweigDurchgangsdämpfung3 dB bei 2150 MHzDC-Durchgangmit Diode, für die Speisung über den StammSchirmungsklasseAEinkabeltechnikUnicable- und SCR-kompatibelSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+GehäuseVollmetall-Chassis, Abdeckung weißMontageAuf- und UnterputzLieferumfangDose, Rahmen, AbdeckungWas Reihenverkabelung spartIn der Sternverkabelung läuft von jedem Anschluss eine eigene Leitung zum Verteiler — bei sechs Anschlüssen also sechs Leitungen durch das ganze Haus. In der Reihe genügt eine Leitung, die von Dose zu Dose weitergereicht wird. Das spart Kabel, Wanddurchbrüche und vor allem Arbeitszeit, gerade bei einer Nachrüstung im Bestand.Die Dämpfung über die Reihe planenZwei Werte gehören in die Rechnung: Die Anschlussdämpfung von rund 10 dB ist das, was die Dose an ihrem eigenen Ausgang abzweigt. Die Durchgangsdämpfung von 3 dB bei 2150 MHz ist das, was die Leitung beim Passieren verliert — dieser Wert summiert sich über alle Dosen der Reihe. Bei vier Durchgangsdosen sind das 12 dB, die am Ende fehlen. Planen Sie deshalb von hinten: Die letzte Dose der Reihe muss noch ihre 55 bis 65 dB bekommen.Aufbau der ReiheJede Dose bis auf die letzte ist eine Durchgangsdose, den Abschluss bildet eine Enddose wie die DSA 62600. Der DC-Durchgang mit Diode führt die Speisespannung sicher über den Stamm weiter, sodass das LNB auch am Anfang der Reihe versorgt bleibt. Die Dose ist Unicable- und SCR-kompatibel und passt damit auch in Einkabelanlagen.Enddosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.
10,19 €*
DUR-line MD 5200 Stichdose - Multimedia-Dose
Dosentyp: Stichdose
Die DUR-line MD 5200 bringt Fernsehen, Radio und Internet über den Kabelanschluss an einen einzigen Platz. Neben den Anschlüssen für TV und Radio hat sie eine eigene DATA-Buchse, an die das Kabelmodem kommt. Als Stichdose sitzt sie am Ende einer Leitung und versorgt genau diesen einen Anschlussplatz.Technische DatenTypMD 5200 Stichdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)BauformEnddose ohne DurchgangVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißBeschriftungalle drei Anschlüsse auf der Front gekennzeichnetDer DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. An einem TV-Anschluss betrieben, teilt es sich den Weg mit dem Fernsehsignal — beide verlieren dabei. Die DATA-Buchse ist als F-Buchse ausgeführt und für diesen Zweck vorgesehen. Damit entfällt die Adapterkette, die sonst hinter dem Sideboard entsteht: Modem, Fernseher und Radio bekommen je einen eigenen, beschrifteten Anschluss.Enddose statt DurchgangAls Stichdose gibt die MD 5200 das Signal nicht weiter, sondern schließt die Leitung ab. Das ist die richtige Bauform für den einzelnen Anschluss, der direkt vom Verteiler kommt, und für den letzten Platz einer Reihe. Sollen mehrere Plätze an einer gemeinsamen Leitung hängen, übernehmen die Durchgangsdosen MD 5210, 5214 und 5219 die vorderen Positionen und die 5200 den Abschluss.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Nach der Montage steht der Platz sofort zur Verfügung.Durchgangsdosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line MD 5210 Durchgangsdose - Multimedia-Dose
Dosentyp: 10dB Durchgangsdose
Die DUR-line MD 5210 ist die Multimediadose für Plätze, an denen die Leitung weitergehen soll. Sie zweigt mit 10 dB Anschlussdämpfung das Signal für TV, Radio und den DATA-Anschluss ab und reicht den Rest an die nächste Dose weiter — bei den drei Durchgangsdosen der Serie ist das der Wert für die hinteren Plätze einer Reihe.Technische DatenTypMD 5210 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung10 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißWo die 10-dB-Dose hingehörtIn einer Reihe verliert das Signal an jeder Dose etwas, die hinteren Plätze bekommen also weniger. Ausgeglichen wird das über die Anschlussdämpfung: Je niedriger sie ist, desto mehr zweigt die Dose für sich selbst ab. Mit 10 dB nimmt sich die MD 5210 am meisten von den drei Durchgangsdosen und gehört deshalb nach hinten, kurz vor die abschließende Stichdose. Eine typische Reihe lautet 5219, 5214, 5210, dann die Stichdose 5200.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen — auch an einem Platz mitten in der Reihe.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line MD 5214 Durchgangsdose - Multimedia-Dose
Dosentyp: 14dB Durchgangsdose
Die DUR-line MD 5214 ist die Multimediadose für die mittleren Plätze einer Dosenreihe. Mit 14 dB Anschlussdämpfung zweigt sie maßvoll ab und lässt den folgenden Anschlüssen entsprechend mehr übrig — TV, Radio und DATA stehen dabei an jedem Platz gleichermaßen zur Verfügung.Technische DatenTypMD 5214 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung14 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißDie mittlere Position in der ReiheDie Anschlussdämpfung bestimmt, wie viel eine Dose für sich abzweigt und wie viel für die folgenden übrig bleibt. Mit 14 dB liegt die MD 5214 zwischen der 5219 für den Reihenanfang und der 5210 für das Ende — sie ist damit die Dose für alles dazwischen. In einer Reihe mit vier Plätzen sieht die Abfolge so aus: 5219, 5214, 5210, dann die Stichdose 5200 als Abschluss.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. So lässt sich der Internetzugang später an einen anderen Platz der Reihe verlegen, ohne die Verkabelung zu ändern.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line MD 5219 Durchgangsdose - Multimedia-Dose
Dosentyp: 19dB Durchgangsdose
Die DUR-line MD 5219 gehört an den Anfang der Dosenreihe. Dort steht der volle Pegel an, deshalb zweigt sie mit 19 dB — dem höchsten Wert der Serie — nur wenig für sich ab und lässt den nachfolgenden Anschlüssen den größten Teil. TV, Radio und DATA stehen trotzdem in voller Ausstattung zur Verfügung.Technische DatenTypMD 5219 Durchgangsdose, Multimedia-DoseAnschlüsseTV, Radio, DATA (F-Buchse)Anschlussdämpfung19 dBBauformDurchgangsdose, reicht das Signal weiterVerwendungBreitband-Kabelanlagen mit RückkanalAnschluss Modemüber F-Kabel an der DATA-BuchseAnschluss TV und Radioüber die üblichen IEC-AnschlüsseGehäuseAufputz, weißDie erste Dose entscheidet über die letzteAm Anfang der Reihe ist der Pegel am höchsten. Nimmt sich die erste Dose dort zu viel, fehlt es hinten — und der letzte Anschluss bekommt kein brauchbares Signal mehr. Mit 19 dB zweigt die MD 5219 so wenig ab, wie es für ihren eigenen Platz nötig ist, und hält den Rest für die Reihe frei. Eine typische Abfolge mit vier Plätzen: 5219, 5214, 5210, dann die Stichdose 5200 als Abschluss.Der DATA-Anschluss macht den UnterschiedEin Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Gerade am ersten Platz der Reihe, wo häufig der Hausübergabepunkt in der Nähe liegt, ist das die praktische Position fürs Modem.Nachrüsten ohne BaustelleDas Aufputzgehäuse wird direkt auf den Untergrund gesetzt. Im Bestand ist das der schnellste Weg zu einem zusätzlichen Anschluss: kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line DPE 7dB Einkabel - Sat-Enddose
Dosentyp: End-Dose
Die DUR-line DPE 7dB ist die Enddose der programmierbaren Einkabelserie: Sie schließt die Ableitung ab und versorgt den letzten Anschluss der Reihe. Mit 7 dB Anschlussdämpfung zweigt sie am kräftigsten von allen Varianten ab — genau richtig für die Position, an der nach mehreren Dosen am wenigsten ankommt.Technische DatenTypDPE 7dB, programmierbare Einkabel-EnddoseAnschlussdämpfung7 dBBauformEnddose, schließt die Leitung abNormEN 50494 (Unicable I) und EN 50607 (Unicable II)Userband-Berechtigungje Dose programmierbar, ab Werk alle Bänder freigegebenSchutzfunktionblockiert Dauerspannung über 15 V und 22-kHz-Dauerton, jeweils nach 500 ms und selbstrückstellendProgrammierungüber Programmieradapter und Konfigurationssoftware am PCVerwendungfester Bestandteil der Antennenverteilanlage im GebäudeWas die Dose im Verteilnetz leistetIn einer Einkabelanlage teilen sich alle Teilnehmer eine Ableitung, und jeder Receiver spricht das LNB oder den Multischalter über sein eigenes Userband an. Die DPE 7dB prüft die Steuerbefehle an ihrem Anschluss und lässt nur die Bänder weiter, für die eine Berechtigung hinterlegt ist. Zusätzlich blockiert sie eine Dauerspannung über 15 Volt und einen 22-kHz-Dauerton — beides nach 500 Millisekunden und selbstrückstellend, also ohne dass jemand die Dose zurücksetzen müsste.Warum das wohnungsübergreifend zähltJede Wohnung bekommt genau die Bänder freigegeben, die ihr zustehen. Steuerbefehle für fremde Bänder gelangen nicht ins gemeinsame Netz — damit lässt sich Einkabeltechnik auch über Wohnungsgrenzen hinweg aufbauen. Ein Receiver mit Twin-Tuner belegt dabei zwei Bänder; berücksichtigen Sie das bei der Vergabe.Position und ProgrammierungAls Enddose gehört die 7dB ans Ende der Reihe; davor stehen die Durchgangsdosen mit 18, 14 und 10 dB. Im Auslieferzustand sind alle Userbänder freigegeben, die Dose arbeitet also sofort. Die Berechtigungen legen Sie danach mit Programmieradapter und Software in der Dose ab.Durchgangsdosen der Serie, Multischalter und Installationsmaterial finden Sie in Zubehör.
12,99 €*

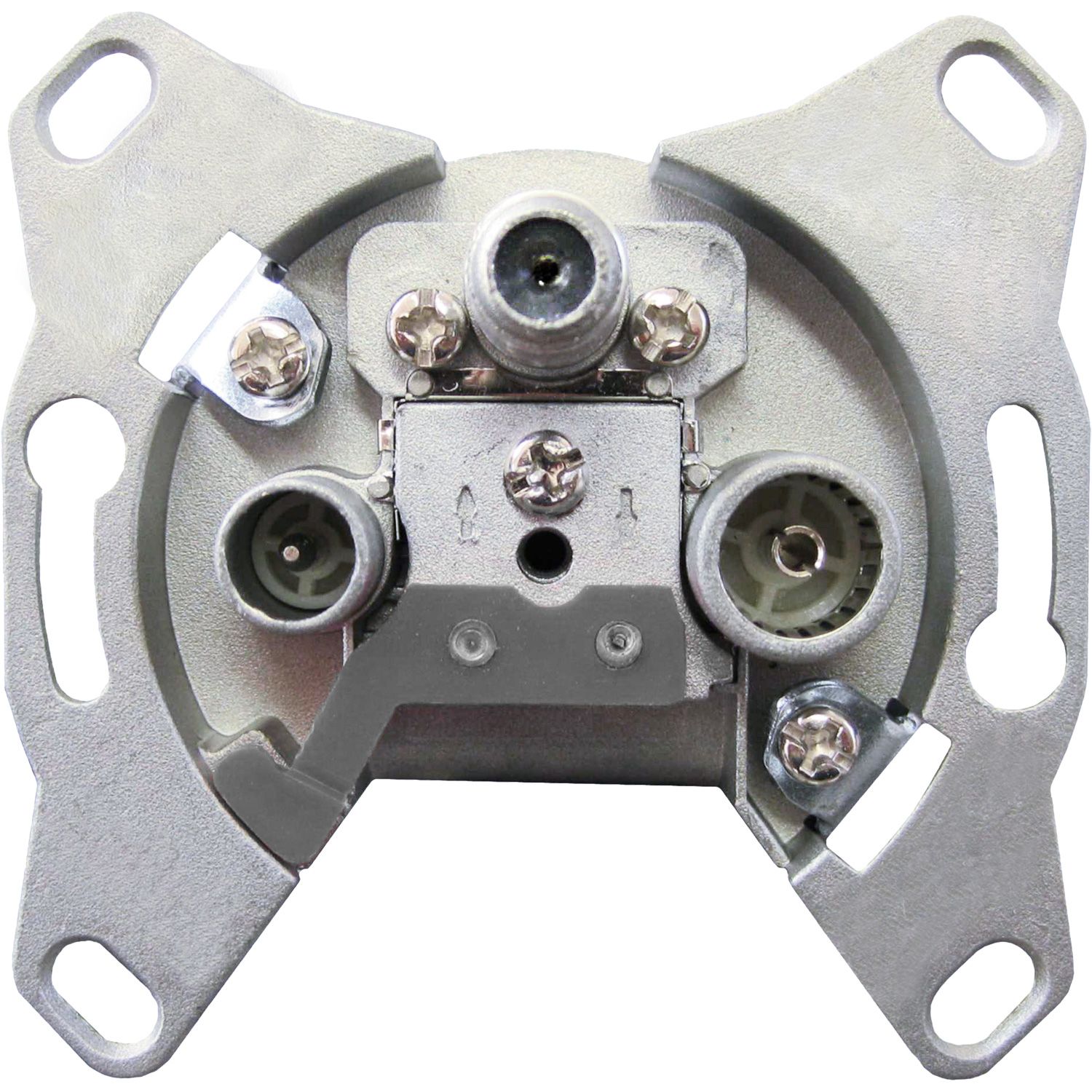

DUR-line DPE 10dB Einkabel - Sat-Durchgangsdose
Dosentyp: 10dB Durchgangsdose
Die DUR-line DPE 10dB ist die programmierbare Einkabel-Durchgangsdose für die hinteren Plätze einer Reihe. Sie zweigt mit 10 dB ab und reicht den Rest an die folgende Dose weiter — dorthin gesetzt, wo nach mehreren Anschlüssen bereits weniger Pegel ankommt.Technische DatenTypDPE 10dB, programmierbare Einkabel-DurchgangsdoseAnschlussdämpfung10 dBBauformDurchgangsdose, reicht das Signal weiterNormEN 50494 (Unicable I) und EN 50607 (Unicable II)Userband-Berechtigungje Dose programmierbar, ab Werk alle Bänder freigegebenSchutzfunktionblockiert Dauerspannung über 15 V und 22-kHz-Dauerton, jeweils nach 500 ms und selbstrückstellendProgrammierungüber Programmieradapter und Konfigurationssoftware am PCVerwendungfester Bestandteil der Antennenverteilanlage im GebäudeWas die Dose im Verteilnetz leistetIn einer Einkabelanlage teilen sich alle Teilnehmer eine Ableitung, und jeder Receiver spricht LNB oder Multischalter über sein eigenes Userband an. Die DPE 10dB prüft die Steuerbefehle an ihrem Anschluss und lässt nur die Bänder weiter, für die eine Berechtigung hinterlegt ist. Damit bekommt jede Wohnung genau die Bänder, die ihr zustehen, und Einkabeltechnik wird über Wohnungsgrenzen hinweg nutzbar.Position in der ReiheDie Anschlussdämpfung bestimmt den Platz: vorn die Dosen mit hohem Wert, hinten die mit niedrigem. Für die DPE-Serie ergibt das die Abfolge 18dB, 14dB, 10dB und zuletzt die 7dB als Enddose. Ein Receiver mit Twin-Tuner belegt zwei Userbänder — planen Sie die Vergabe entsprechend.ProgrammierungIm Auslieferzustand sind alle Userbänder freigegeben, die Dose arbeitet also sofort nach dem Anschließen. Die Berechtigungen legen Sie danach mit Programmieradapter und Software in der Dose ab. Halten Sie die Belegung schriftlich fest, damit bei einer späteren Erweiterung nachvollziehbar bleibt, welches Band wohin gehört.Weitere Dosen der Serie, Multischalter und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line DPE 14dB Einkabel - Sat-Durchgangsdose
Dosentyp: 14dB Durchgangsdose
Die DUR-line DPE 14dB ist die programmierbare Einkabel-Durchgangsdose für die mittleren Plätze einer Reihe. Mit 14 dB zweigt sie maßvoll ab und lässt den folgenden Anschlüssen entsprechend mehr Pegel — die Position zwischen der 18dB am Anfang und der 10dB gegen Ende.Technische DatenTypDPE 14dB, programmierbare Einkabel-DurchgangsdoseAnschlussdämpfung14 dBBauformDurchgangsdose, reicht das Signal weiterNormEN 50494 (Unicable I) und EN 50607 (Unicable II)Userband-Berechtigungje Dose programmierbar, ab Werk alle Bänder freigegebenSchutzfunktionblockiert Dauerspannung über 15 V und 22-kHz-Dauerton, jeweils nach 500 ms und selbstrückstellendProgrammierungüber Programmieradapter und Konfigurationssoftware am PCVerwendungfester Bestandteil der Antennenverteilanlage im GebäudeWas die Dose im Verteilnetz leistetAlle Teilnehmer einer Einkabelanlage liegen auf einer gemeinsamen Ableitung, und jeder Receiver spricht LNB oder Multischalter über sein eigenes Userband an. Die DPE 14dB prüft die Steuerbefehle an ihrem Anschluss und lässt nur die Bänder weiter, für die eine Berechtigung hinterlegt ist. So bekommt jede Wohnung genau die Bänder, die ihr zustehen — die Voraussetzung dafür, Einkabeltechnik über Wohnungsgrenzen hinweg einzusetzen.Position in der ReiheVorn stehen die Dosen mit hoher Anschlussdämpfung, hinten die mit niedriger. Für die DPE-Serie ergibt das die Abfolge 18dB, 14dB, 10dB und zuletzt die 7dB als Enddose. Bei längeren Reihen dürfen mehrere 14dB-Dosen hintereinanderliegen, bevor nach hinten abgestuft wird.ProgrammierungIm Auslieferzustand sind alle Userbänder freigegeben, die Dose arbeitet also sofort. Die Berechtigungen legen Sie danach mit Programmieradapter und Software ab. Ein Receiver mit Twin-Tuner belegt zwei Bänder; halten Sie die Belegung schriftlich fest, damit sie bei einer Erweiterung nachvollziehbar bleibt.Weitere Dosen der Serie, Multischalter und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line DPE 18dB Einkabel - Sat-Durchgangsdose
Dosentyp: 18dB Durchgangsdose
Die DUR-line DPE 18dB gehört an den Anfang der Einkabelreihe. Dort steht der volle Pegel an, deshalb zweigt sie mit 18 dB — dem höchsten Wert der Serie — nur wenig für sich ab und hält den größten Teil für die nachfolgenden Anschlüsse frei.Technische DatenTypDPE 18dB, programmierbare Einkabel-DurchgangsdoseAnschlussdämpfung18 dBBauformDurchgangsdose, reicht das Signal weiterNormEN 50494 (Unicable I) und EN 50607 (Unicable II)Userband-Berechtigungje Dose programmierbar, ab Werk alle Bänder freigegebenSchutzfunktionblockiert Dauerspannung über 15 V und 22-kHz-Dauerton, jeweils nach 500 ms und selbstrückstellendProgrammierungüber Programmieradapter und Konfigurationssoftware am PCVerwendungfester Bestandteil der Antennenverteilanlage im GebäudeDie erste Dose entscheidet über die letzteNimmt sich der erste Anschluss zu viel vom Pegel, bleibt für das Ende der Reihe nichts mehr übrig. Mit 18 dB zweigt die DPE 18dB nur so viel ab, wie ihr eigener Platz braucht, und hält den Rest für die Reihe frei. Das ist die Dose, mit der eine lange Einkabelreihe überhaupt erst aufgeht.Was die Dose im Verteilnetz leistetAlle Teilnehmer einer Einkabelanlage liegen auf einer gemeinsamen Ableitung, und jeder Receiver spricht LNB oder Multischalter über sein eigenes Userband an. Die DPE 18dB prüft die Steuerbefehle an ihrem Anschluss und lässt nur die Bänder weiter, für die eine Berechtigung hinterlegt ist. Zusätzlich blockiert sie eine Dauerspannung über 15 Volt und einen 22-kHz-Dauerton, jeweils nach 500 Millisekunden und selbstrückstellend.Aufbau und ProgrammierungEine typische Reihe lautet 18dB, 14dB, 10dB und zuletzt die 7dB als Enddose. Im Auslieferzustand sind alle Userbänder freigegeben, die Dose arbeitet also sofort. Die Berechtigungen legen Sie danach mit Programmieradapter und Software ab; ein Receiver mit Twin-Tuner belegt zwei Bänder.Weitere Dosen der Serie, Multischalter und Installationsmaterial finden Sie in Zubehör.
12,99 €*
Antennendosen im Detail – Netz, Bauform & Anschlussdämpfung
Vier Serien decken die vier Fälle ab, die in der Praxis vorkommen. Alle sind in Schirmungsklasse A eingestuft und werden komplett mit Rahmen und Abdeckung geliefert.
Welche Serie zu welchem Netz?
- DSA – die Sat-Dose. Führt Sat, TV und Radio gemeinsam, als Enddose mit 3 oder 4 Anschlüssen und als Durchgangsdose. Unicable-tauglich.
- DBK – die Dose für den Kabelanschluss. Zwei Anschlüsse für TV und Radio, 0,15–862 MHz, Entkopplung 40 dB.
- MD – die Multimedia-Dose. Zusätzlich zu TV und Radio eine eigene DATA-Buchse für das Kabelmodem, statt eines improvisierten Adapters.
- DPE – die Einkabeldose. Für Unicable-Anlagen nach EN 50494 und EN 50607, mit je Dose programmierbarer Userband-Berechtigung.
Stichdose oder Durchgangsdose?
Das ist die zweite Entscheidung, und sie hängt allein an der Position in der Leitung. Eine Stichdose sitzt am Ende einer Leitung und gibt alles aus, was ankommt. Eine Durchgangsdose sitzt mitten in einer Reihe: Sie zweigt einen Teil des Signals für ihren Anschluss ab und schickt den Rest zur nächsten Dose weiter.
Was die dB-Zahl im Namen bedeutet
Bei den Durchgangsdosen steht die Zahl für die Anschlussdämpfung – wie viel Pegel an dieser Dose abgezweigt wird. Je weiter vorn eine Dose in der Reihe sitzt, desto höher darf dieser Wert sein, damit für die hinteren noch genug übrig bleibt. Bei der DBK-Serie reicht das von 8 dB über 10 dB bis 14 dB, und umgekehrt sinkt die Durchgangsdämpfung von 3,5 auf 1,2 dB. Die DPE-Serie deckt mit 7, 10, 14 und 18 dB denselben Gedanken für die Einkabelanlage ab.
Auf- oder Unterputz
Die DBK-Serie lässt sich auf- und unterputz montieren und kommt mit Dose, Rahmen, Deckel und Befestigungsschrauben. Die MD-Serie ist als Aufputz-Dose in Weiß ausgelegt — die typische Lösung dort, wo nachträglich ein Modemanschluss gebraucht wird und keine Unterputzdose vorhanden ist.
Verarbeitung und Anschluss
Die Sat- und BK-Dosen haben ein Vollmetall-Chassis mit weißer Abdeckung; angeschlossen wird über Schraub-Klemm-Technik, die auch bei dickeren Koaxkabeln sicher greift. Die Entkopplung von 40 dB bei der DBK-Serie sorgt dafür, dass sich benachbarte Anschlüsse nicht gegenseitig beeinflussen.
Besonderheit Einkabelanlage
In einer Einkabelanlage liegen alle Teilnehmer auf einer gemeinsamen Ableitung, und jeder Receiver fordert sein eigenes Userband an. Über mehrere Wohnungen hinweg kann ein falsch eingestellter Receiver dabei Bänder belegen, die einem anderen zustehen. Die DPE-Dosen prüfen die Steuerbefehle an ihrem Anschluss und lassen nur die Bänder ins Verteilnetz, für die eine Berechtigung hinterlegt ist — je Dose programmierbar. Damit bleibt jede Wohnung für sich, ohne dass die Anlage umgebaut werden müsste.
Faustregel: die Dose mit der höchsten Anschlussdämpfung an den Anfang der Reihe, die Stichdose ans Ende. Welche Dose zu Ihrer Anlage passt, klären die häufigen Fragen im Shop.
