Klassische Multischalter – ein eigener Ausgang für jeden Receiver
Vom Multischalter führt eine eigene Leitung zu jedem Teilnehmer, der damit völlig unabhängig von allen anderen umschaltet. Wählen Sie nach Teilnehmerzahl, Anzahl der Satellitenpositionen und danach, ob das Netzteil bereits eingebaut sein soll.
Sale
DUR-line MS 5/6 G-HQ - Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 G-HQ verteilt das Signal eines Satelliten auf sechs unabhängige Teilnehmerausgänge. Jeder Receiver bekommt seine eigene Leitung und wählt selbst, welche Empfangsebene er sehen möchte – vom Nachbarzimmer bemerkt davon niemand etwas. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit bereits versorgt.Technische Daten TypMS 5/6 G-HQ (Art. 13047) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Bei der Montage rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand ein und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm².Der MS 5/6 G-HQ ist der kleinste Multischalter der G-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
64,90 €*
Sale
DUR-line MS 5/8 G-HQ - Multischalter 72,90 €*
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MS 5/8 G-HQ bringt einen Satelliten auf acht eigene Teilnehmerausgänge. Das ist die gängigste Größe im Zwei- und Dreifamilienhaus: Acht Ausgänge versorgen drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei frei für den nächsten Fernseher. Jeder Anschluss arbeitet für sich, sodass alle Teilnehmer gleichzeitig unterschiedliche Programme sehen und aufnehmen können.Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Am Quattro-LNB tragen die vier Ausgänge dieselben Kürzel wie die Eingänge des Multischalters: H/H, V/H, H/L und V/L. Verbinden Sie jeweils gleich mit gleich, dann stimmen die Ebenen auf Anhieb. Achten Sie darauf, dass die Eingangspegel der vier Ebenen möglichst gleich hoch ausfallen.Der MS 5/8 G-HQ ist die gängigste Ausbaustufe der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/12 G-HQ - Multischalter 79,90 €*
Satelliten: 1 | Teilnehmer: 12
Der DUR-line MS 5/12 G-HQ versorgt zwölf Teilnehmer aus einer einzigen Sat-Anlage. Damit erreichen Sie ein Mehrfamilienhaus mit sechs Wohnungen zu je zwei Anschlüssen oder ein großes Einfamilienhaus, in dem jeder Raum einen eigenen Anschluss bekommt. Für die höhere Ausgangszahl arbeitet die Verstärkerstufe kräftiger, damit auch am zwölften Ausgang genügend Pegel ankommt.Technische Daten TypMS 5/12 G-HQ (Art. 13048) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)310 × 110 × 57 mm GehäuseDruckguss, kurzschlussfest Ab zwölf Ausgängen lohnt sich ein Blick auf die Leitungslängen: Der empfohlene Pegel am Receiver liegt bei 55 bis 65 dB. Liegen einzelne Wohnungen deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung die Unterschiede aus. Nicht belegte Ausgänge können Sie mit 75-Ohm-Widerständen abschließen.Der MS 5/12 G-HQ deckt die mittlere Ausbaugröße der Serie ab. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 5/16 G-HQ - Multischalter 84,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MS 5/16 G-HQ ist die größte Ausbaustufe der Serie und bedient 16 Teilnehmer aus einer Anlage. Acht Wohnungen mit je zwei Anschlüssen laufen damit über ein einziges Gerät, ohne dass eine zweite Sat-Anlage oder ein zweiter Spiegel nötig wird. Alle 16 Ausgänge sind gleichwertig, jeder Teilnehmer greift jederzeit auf das komplette Programmangebot zu.Technische Daten TypMS 5/16 G-HQ (Art. 13049) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)325 × 85 × 60 mm GehäuseDruckguss, kurzschlussfest Bei 16 Anschlüssen wird die Verteilung im Haus zum eigentlichen Thema. Planen Sie die Leitungswege sternförmig vom Multischalter aus und halten Sie die Kabellängen möglichst ähnlich. Soll die Anlage später über 16 Teilnehmer hinauswachsen, ist eine Kaskadenlösung der flexiblere Weg.Der MS 5/16 G-HQ ist die größte Einzelgerätelösung der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*
Sale
DUR-line MS 9/8 G-HQ - Multischalter 89,90 €*
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MS 9/8 G-HQ bringt zwei Satellitenpositionen auf acht Teilnehmerausgänge. Neun Eingänge – acht für Sat, einer für die Terrestrik – nehmen die vier Empfangsebenen von zwei Quattro-LNBs auf. Damit sehen alle acht Anschlüsse das komplette Angebot beider Positionen, typischerweise Astra 19,2° Ost und Hotbird 13° Ost, und jeder Teilnehmer wechselt allein über seinen Receiver zwischen beiden.Technische Daten TypMS 9/8 G-HQ (Art. 13028) Eingänge8 × Sat (2 Satelliten) und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2200 MHz Frequenzbereich terrestrisch5–862 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch20 dB ±2 dB (passiv) Entkopplung H/V30 dB Rückflussdämpfung10 dB Max. Ausgangspegel Sat100 dBµV Max. Ausgangspegel terrestrisch88 dBµV (passiv) Eingangsimpedanz75 Ohm LNB-Speisestrommax. 300 mA Stromaufnahme45 mA (Receiver), 10 mA (Netzteil) Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)260 × 111 × 40 mm Gewicht500 g GehäuseDruckguss, kurzschlussfest Für zwei Satellitenpositionen brauchen Sie zwei Quattro-LNBs, also eine Multifeed-Halterung am Spiegel. Die acht Sat-Eingänge sind paarweise beschriftet: Verbinden Sie die vier Ausgänge des ersten LNBs mit dem ersten Eingangsblock und die des zweiten LNBs mit dem zweiten. Ein Spiegel ab 80 cm hält für beide Positionen ausreichend Signalreserve bereit.Der MS 9/8 G-HQ ist die Zwei-Satelliten-Variante der Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 64,90 €*

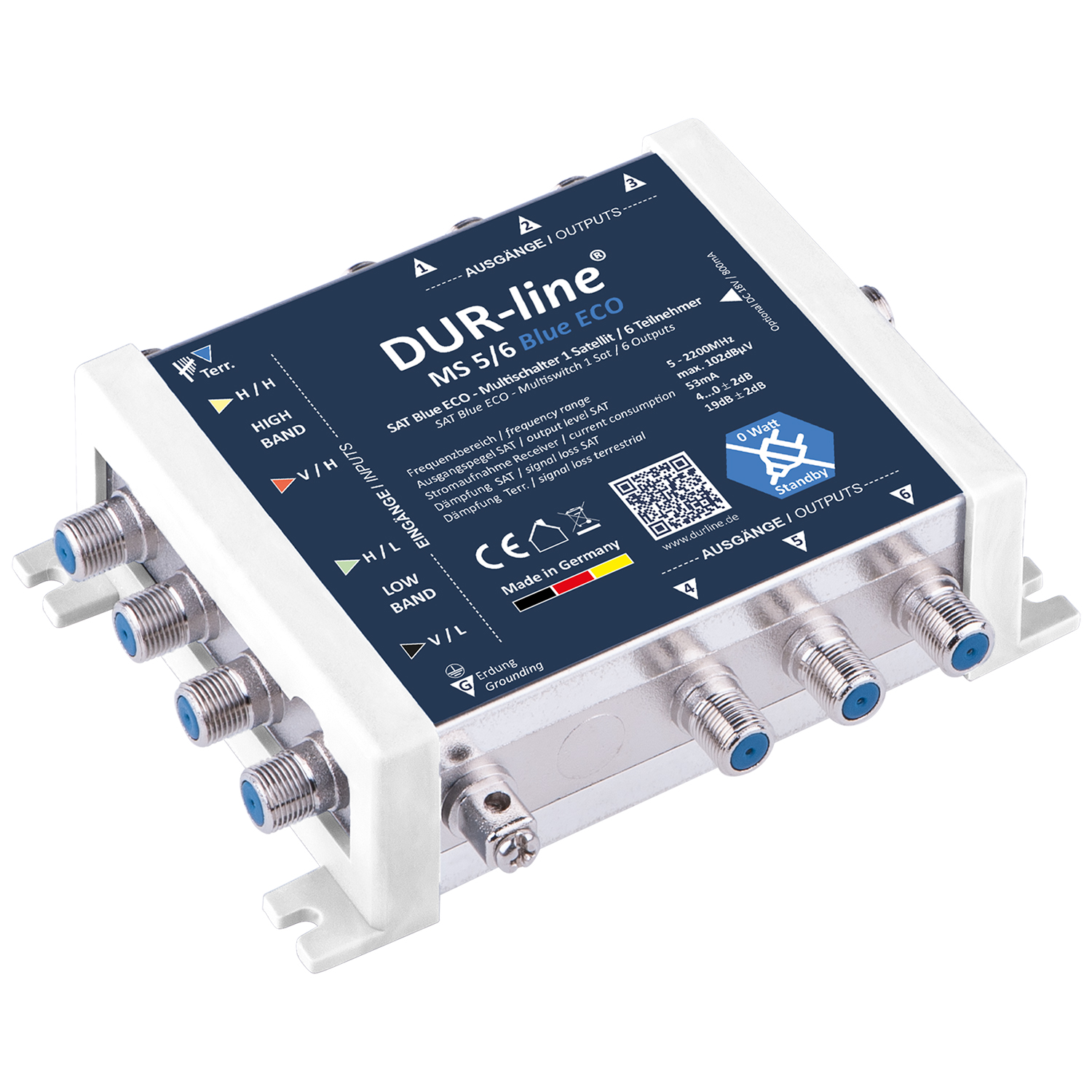

DUR-line MS 5/6 Blue ECO – Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Sechs Ausgänge decken das Einfamilienhaus ab: vier Fernseher und ein Receiver mit Twin-Tuner sind damit versorgt. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/6 Blue ECO (Art. 13104) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Weil die Versorgung vom Receiver kommt, entfällt die Steckdose im Verteilerschrank. Erst wenn ungewöhnlich lange Leitungen zusammenkommen, ergänzt das optionale Netzteil NT 18-1200 F die Reserve.Der MS 5/6 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
46,90 €*
DUR-line MS 5/8 Blue ECO – Multischalter 49,90 €*
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MS 5/8 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei Plätze frei. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/8 Blue ECO (Art. 13105) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Der Multischalter zieht seinen Strom aus den angeschlossenen Receivern. Schaltet der letzte Teilnehmer ab, geht auch der Verteiler auf null Watt zurück – über ein Jahr gerechnet macht das den Unterschied zu einem dauerhaft laufenden Netzteil aus.Der MS 5/8 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*

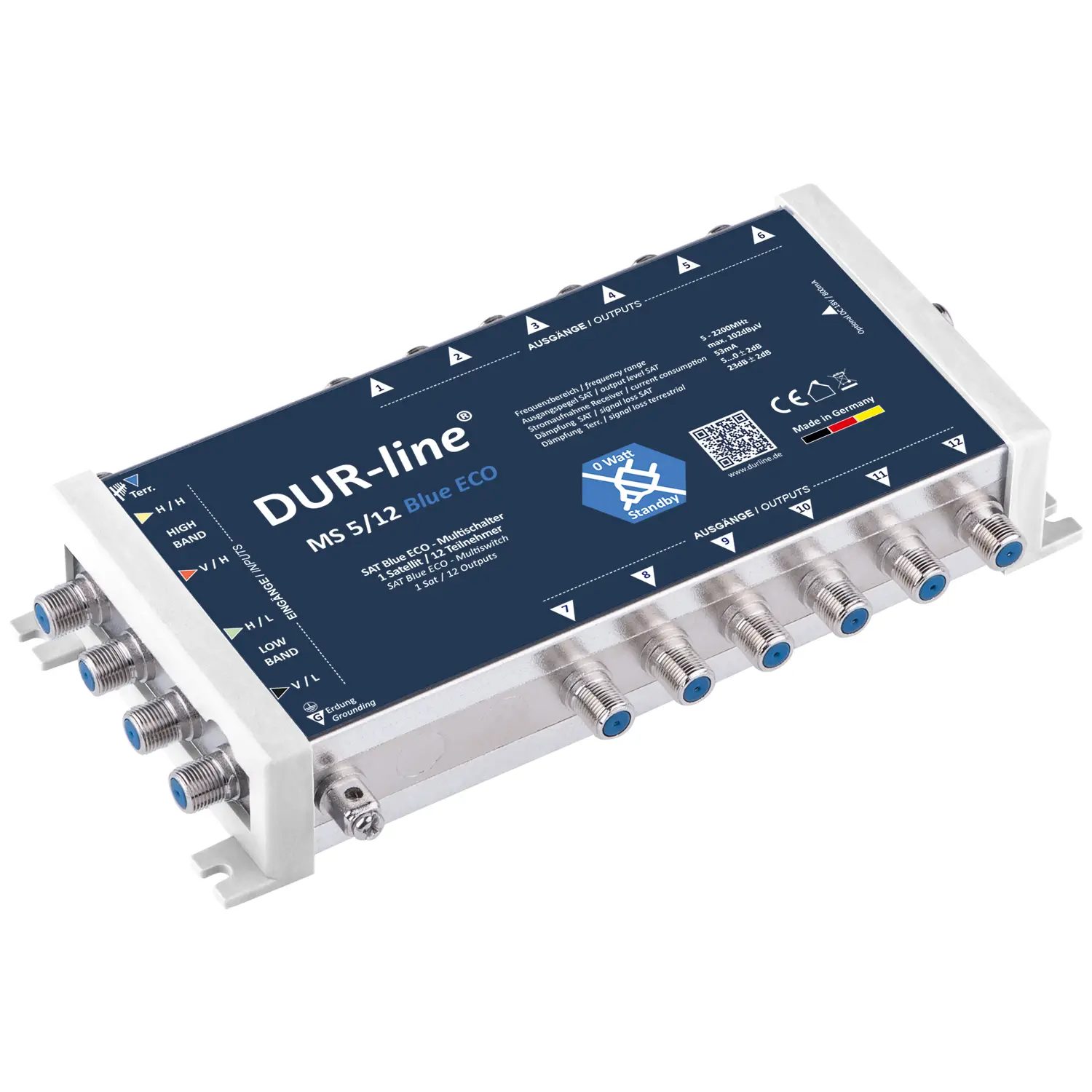

DUR-line MS 5/12 Blue ECO – Multischalter 72,90 €*
Satelliten: 1 | Teilnehmer: 12
Der DUR-line MS 5/12 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Anschlüssen aus einer einzigen Sat-Anlage. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/12 Blue ECO (Art. 13106) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)255 × 145 × 45 mm GehäuseDruckguss, kurzschlussfest Bei zwölf Anschlüssen lohnt der Blick auf die Leitungslängen: Am Receiver sollten 55 bis 65 dB ankommen. Liegt eine Wohnung deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung das aus.Der MS 5/12 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*

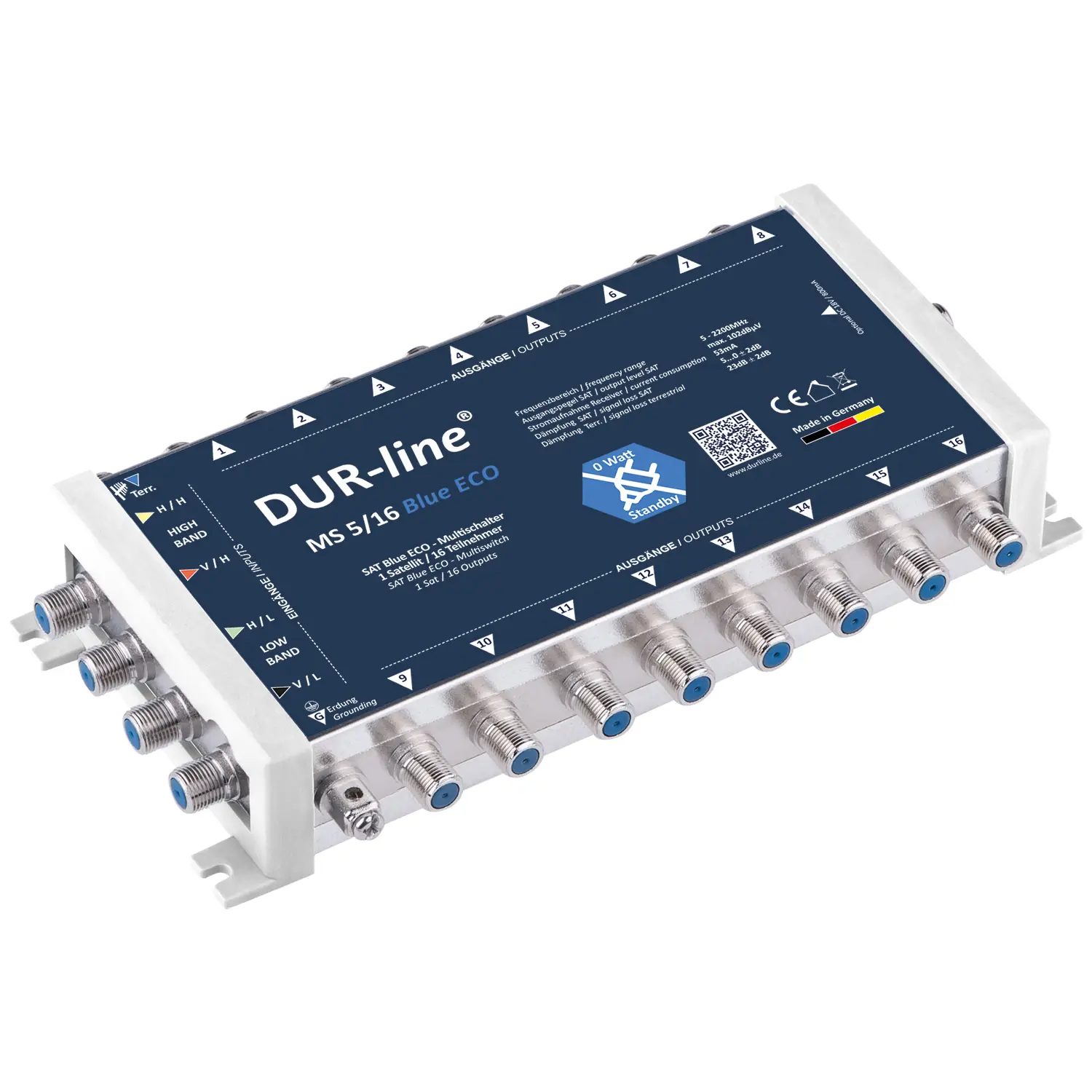

DUR-line MS 5/16 Blue ECO – Multischalter 77,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MS 5/16 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Sechzehn Ausgänge bedienen acht Wohnungen mit je zwei Anschlüssen – die größte Ausbaustufe der Serie. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/16 Blue ECO (Art. 13107) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)255 × 145 × 45 mm GehäuseDruckguss, kurzschlussfest Sechzehn Teilnehmer speisen den Multischalter gemeinsam. Sind zeitweise nur wenige Receiver in Betrieb, stellt das optionale Netzteil NT 18-1200 F die volle Fernspeisung für das LNB sicher.Der MS 5/16 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 46,90 €*

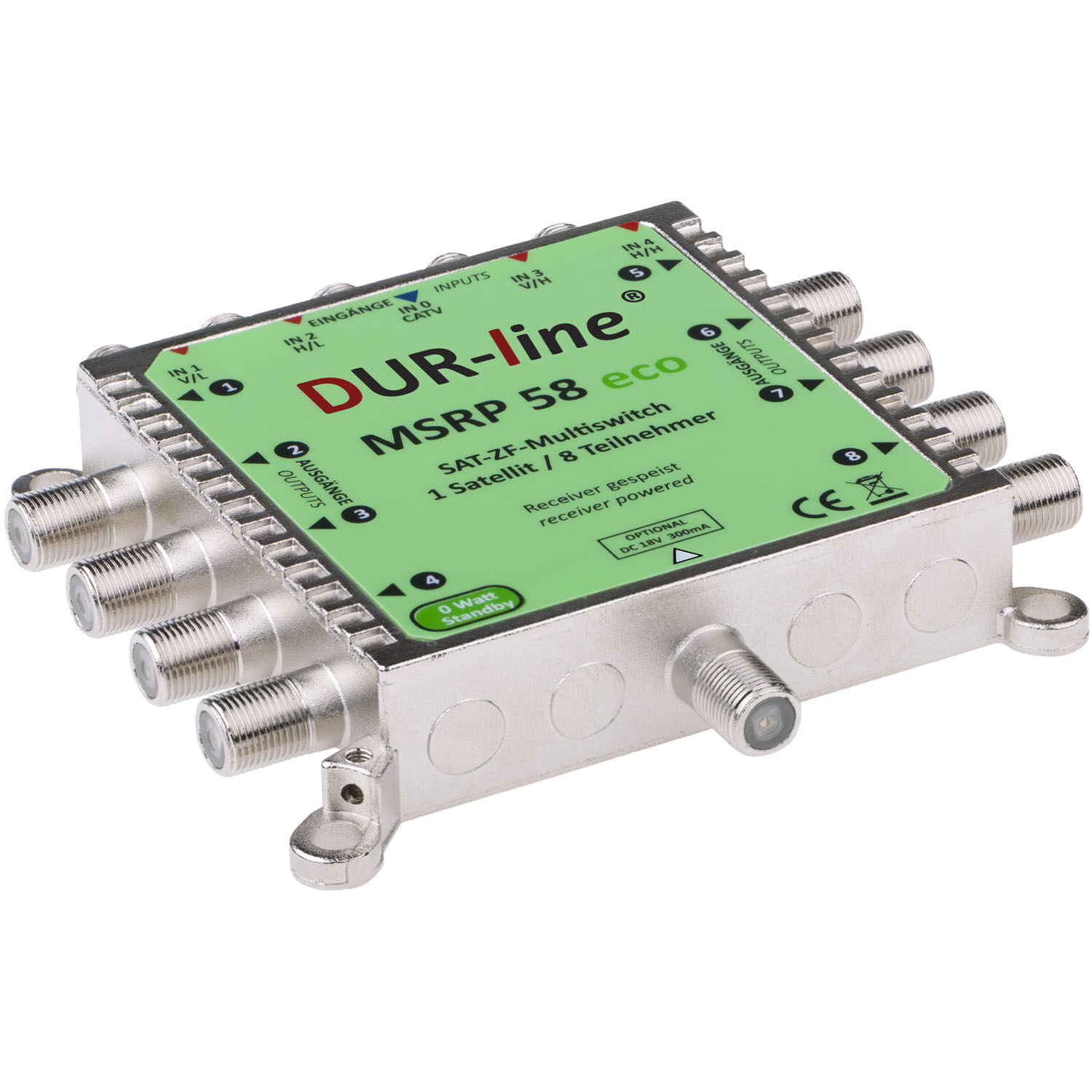

DUR-line MSRP 58 eco - Multischalter
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MSRP 58 eco gehört zur besonders sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Acht Ausgänge für einen Satelliten decken das Zwei- bis Dreifamilienhaus ab. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 58 eco (Art. 13096) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / 500 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Die Stromaufnahme von höchstens 60 mA schafft praktisch jeder moderne Receiver. Nur wenn ungewöhnlich lange Antennenkabel zusammenkommen, wird der vorhandene Netzteilanschluss gebraucht.Der MSRP 58 eco gehört zur stromsparenden MSRP-eco-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
42,90 €*

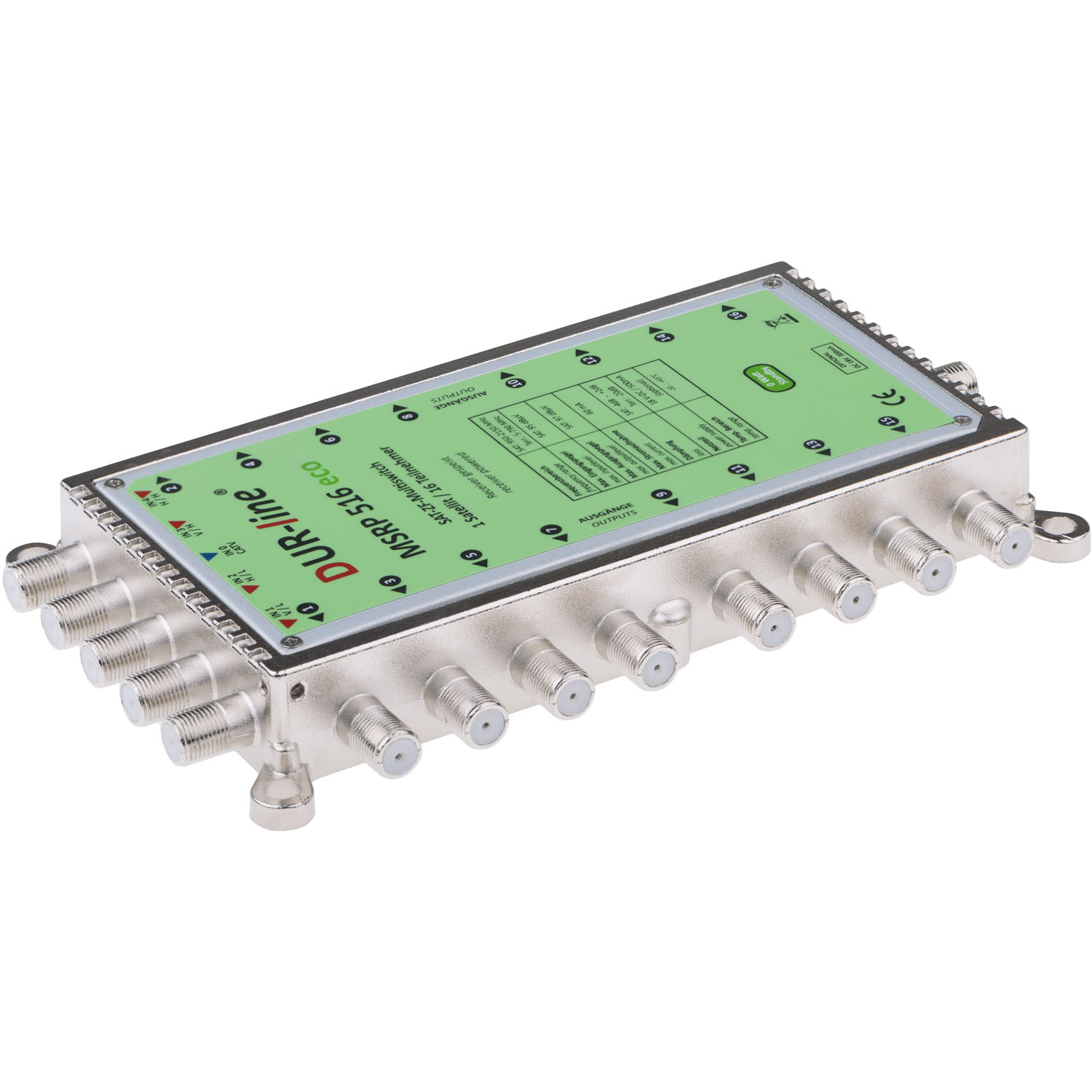

DUR-line MSRP 516 eco - Multischalter 69,90 €*
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MSRP 516 eco gehört zur besonders sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Sechzehn Ausgänge für einen Satelliten versorgen acht Wohnungen mit je zwei Anschlüssen. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 516 eco (Art. 13097) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / min. 600 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Bei sechzehn Anschlüssen speisen viele Receiver gemeinsam. Sind zeitweise nur wenige in Betrieb und die Leitungen lang, sichert der Netzteilanschluss die volle Fernspeisung für das LNB.Der MSRP 516 eco gehört zur stromsparenden MSRP-eco-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 42,90 €*

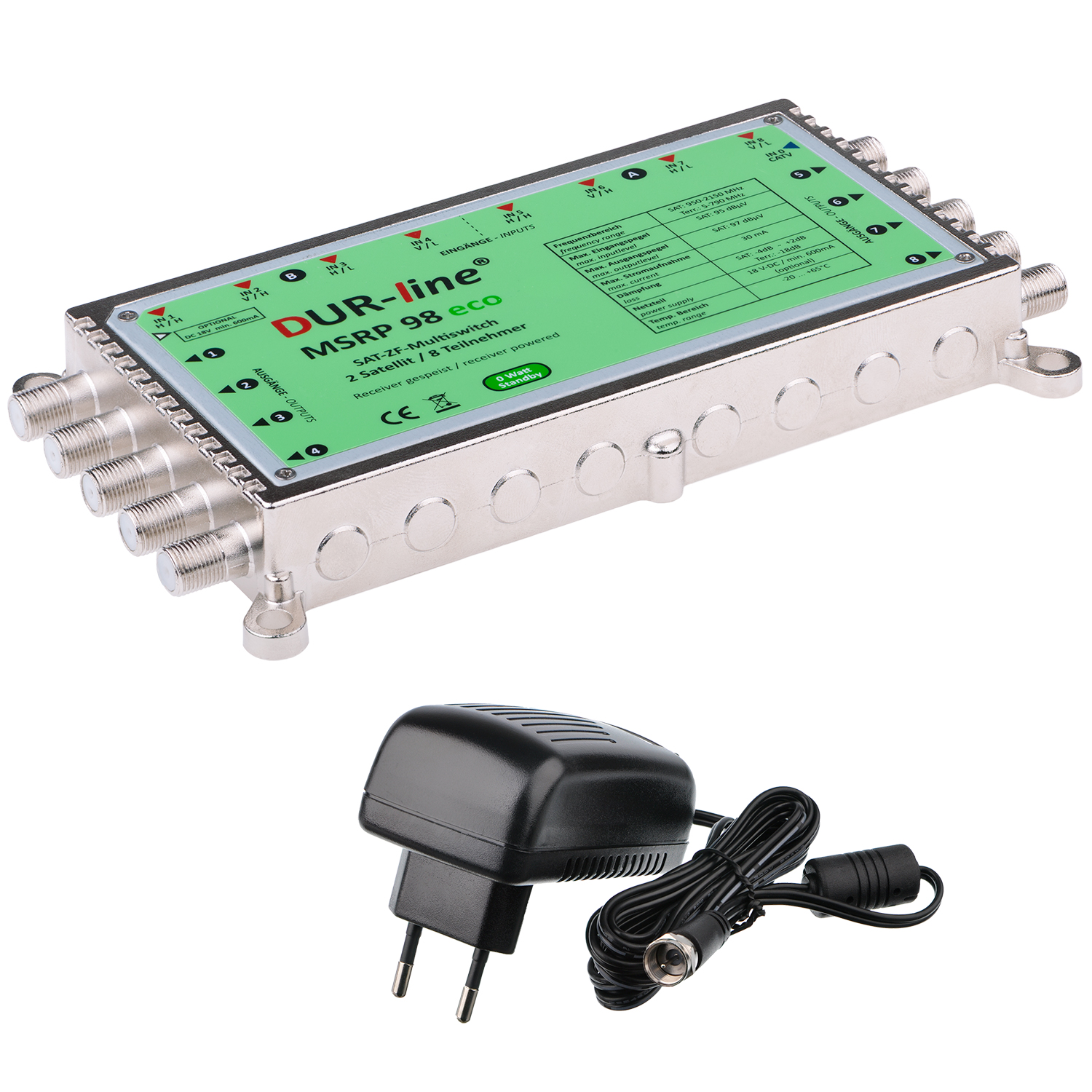

DUR-line MSRP 98 eco NT - Multischalter mit Netzteil 79,90 €*
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MSRP 98 eco NT gehört zur besonders sparsamen eco-Baureihe: max. 30 mA Stromaufnahme und 0 Watt im Standby. Die Versorgung übernehmen die angeschlossenen Receiver, ein fester 230-Volt-Anschluss ist dafür nicht nötig. Acht Ausgänge für zwei Satellitenpositionen, etwa Astra 19,2° Ost und Hotbird 13° Ost. Alle Ausgänge arbeiten unabhängig voneinander.Technische Daten TypMSRP 98 eco NT (Art. 13103) Eingänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen2 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, Netzteil im Lieferumfang Stromaufnahmemax. 30 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Das mitgelieferte Netzteil ist eine Reserve für schwache Tuner – in den meisten Anlagen genügt die Speisung durch die Receiver. Für zwei Satellitenpositionen brauchen Sie zwei Quattro-LNBs an einer Multifeed-Halterung.Der MSRP 98 eco NT gehört zur stromsparenden MSRP-eco-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 42,90 €*
DUR-line NT 18-1200 F - Netzteil
Ausgangsstrom: 1200 mA
Das DUR-line NT 18-1200 F versorgt Multischalter, Kaskaden und Einkabellösungen, die kein eigenes Netzteil mitbringen. Es liefert 18 Volt bei 1200 Milliampere über einen F-Anschluss und speist damit zugleich die angeschlossenen LNBs fern. Eine integrierte Schutzdrossel mit Ferritkern hält Störstrahlungen und Spannungsspitzen von der Anlage fern.Technische Daten TypNT 18-1200 F (Art. 10727) Ausgangsspannung18 V DC Ausgangsstrom1200 mA AusgangsanschlussF-Buchse Eingangsspannung100–240 V AC, 0,6 A, 50/60 Hz SchutzSchutzdrossel und Ferritkern, kurzschlussfestes Design EinspeisungOrts- oder Ferneinspeisung Kabellänge1,5 m NetzsteckerEurostecker für den europaweiten Einsatz Passt zu diesen Serien MS Blue ECOoptional, sichert die Fernspeisung bei langen Leitungen MSRP ecooptional, für den Betrieb mit sehr langen Antennenkabeln MSK 5/x HQ Kaskadenempfohlenes Netzteil, nicht im Lieferumfang der Kaskade MSV 505 HQ Linienverstärkerempfohlenes Netzteil UCP 21nötig beim Betrieb direkt hinter dem LNB Das schmale Gehäuse braucht im Verteilerschrank wenig Platz. Über den F-Anschluss lässt sich das Netzteil auch in Verbindung mit einer Einspeiseweiche nutzen, um ein Unicable-LNB aus der Ferne mit Strom zu versorgen.Das NT 18-1200 F ist das Standardnetzteil für die kleineren Serien. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
21,90 €*
DUR-line Multischalter im Detail – Teilnehmerzahl, Satellitenpositionen und Stromversorgung
Der klassische Multischalter verteilt das Signal einer Sat-Anlage sternförmig: Vom Gerät führt eine eigene Koaxialleitung zu jedem Receiver. Das ist die verbreitetste Verteilart im Ein- und Mehrfamilienhaus, weil jeder Teilnehmer für sich umschaltet und jeder handelsübliche Sat-Receiver ohne besondere Voraussetzungen daran arbeitet.
Die Teilnehmerzahl richtig wählen
Maßgeblich ist die Anzahl der Tuner, nicht die Anzahl der Fernseher. Ein Twin-Tuner-Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei Ausgänge. Die DUR-line Baureihen gibt es mit 6, 8, 12 und 16 Ausgängen. Ein bis zwei freie Ausgänge einzuplanen kostet wenig und hält die Anlage für den nächsten Receiver offen.
Ein Satellit oder mehrere
Für Astra 19,2° Ost genügt ein Quattro-LNB an einem Multischalter mit einer Satellitenposition. Wer zusätzlich Hotbird 13° Ost, Türksat oder Eutelsat empfangen möchte, wählt ein Gerät mit zwei, drei oder vier Positionen und je ein Quattro-LNB pro Satellit. Der Multischalter führt die vier Empfangsebenen jedes LNBs zusammen und gibt jedem Receiver genau die Ebene, die er anfordert.
Stromversorgung eingebaut oder separat
Ein Teil der Geräte bringt das Netzteil bereits im Gehäuse mit und wird direkt an 230 V angeschlossen. Die übrigen Modelle speist ein externes Netzteil, das sich einzeln tauschen lässt und im Verteilerschrank Platz spart. Beide Bauformen liefern die Fernspeisung für die angeschlossenen LNBs gleich mit.
Worauf es bei der Auswahl ankommt
- Ausgänge: einer je Tuner, mit kleiner Reserve
- Satellitenpositionen: eine je Quattro-LNB
- Durchgangsdämpfung: bestimmt die mögliche Kabellänge
- Entkopplung: hält die Teilnehmer sauber voneinander getrennt
- Netzteil: eingebaut oder extern
- Terrestrischer Eingang: wenn DVB-T2 mitlaufen soll
Soll das Signal über eine bereits verlegte Einzelleitung zu mehreren Receivern gelangen, ist ein Unicable-Multischalter die passende Bauform. Für Anlagen, die später wachsen sollen, gibt es die Kaskaden. Antworten auf häufige Fragen zu Montage, Kabellängen und Erdung finden Sie weiter unten.
