Sat Finder – die Satellitenschüssel in Minuten exakt ausrichten

Ein Sat-Finder wird zwischen LNB und Receiver geschleift und zeigt direkt an der Antenne an, wann das Signal am stärksten ist – als Anzeige und als Ton. Wählen Sie nach Anzeigeart, nach der Empfindlichkeitsregelung und danach, ob das Gerät den Satelliten selbst erkennen und Messwerte ans Smartphone senden soll.

DUR-line Sat Finder im Detail – Messprinzip, Modelle & Ausrichtung

Eine Satellitenschüssel sammelt ein sehr schwaches Signal aus rund 36.000 Kilometern Entfernung und bündelt es auf wenige Zentimeter. Der Winkelbereich, in dem das gelingt, ist entsprechend schmal: Bei einem 80-cm-Spiegel entscheiden schon ein bis zwei Grad darüber, ob die Anlage nur läuft oder ob sie auch bei Regen und Schnee noch Reserve hat. Ein Sat-Finder macht diesen Punkt sichtbar. Das kompakte Messgerät kommt direkt an der Schüssel in die Leitung und zeigt dort, wie viel Signal am LNB ankommt – Sie richten also aus, während Sie die Anzeige vor sich haben, statt zwischen Dach und Wohnzimmer hin- und herzulaufen oder eine zweite Person vor dem Fernseher zu brauchen.

Wie ein Sat-Finder misst

Der Finder wird mit einem kurzen F-Kabel zwischen LNB und Receiver eingeschleift: Die Leitung von der Schüssel kommt an den Eingang, das Kabel zum Receiver oder Multischalter an den Ausgang. Über dieses Koaxialkabel schickt der Receiver die LNB-Speisespannung nach oben – und genau daraus zieht der Sat-Finder seinen Strom. Deshalb braucht keines unserer Geräte eine Batterie, und deshalb muss der Receiver beim Messen eingeschaltet sein. Gemessen wird der Signalpegel in der Sat-Zwischenfrequenz: Je weiter der Zeiger ausschlägt beziehungsweise je höher der Wert im Display steht, desto besser trifft die Schüssel den Satelliten. Der Messton übersetzt denselben Wert in eine Tonhöhe, sodass Sie die Antenne beim Schwenken im Blick behalten können.

Vier LEDs zeigen bei den Modellen SF 2400 Pro und SF 2460 Pro zusätzlich, welche Empfangsebene der Receiver gerade anfordert: 13 V oder 18 V stehen für vertikale und horizontale Polarisation, 0 oder 22 kHz für Low- und High-Band. Der SF 2500 Pro stellt dieselbe Information als Symbole im Display dar. Diese Anzeige ist mehr als Zierrat – sie sagt Ihnen, ob der Receiver tatsächlich den Transponder abruft, auf den Sie messen wollen.

Weil ein kräftiges Signal die Anzeige sonst an den oberen Anschlag treibt, hat jeder DUR-line Sat-Finder eine Empfindlichkeitsregelung. Damit dämpfen Sie das Eingangssignal so weit herunter, dass die Anzeige wieder im mittleren Bereich arbeitet – erst dann lassen sich die letzten Zehntelgrad auflösen. Große Spiegel und pegelstarke Satelliten verlangen mehr Dämpfung, kleine Flach- und Campingantennen weniger.

Drei Modelle für drei Ansprüche

Alle Geräte messen nach demselben Prinzip und werden gleich angeschlossen. Sie unterscheiden sich darin, wie sie anzeigen und wie fein sich die Empfindlichkeit einstellen lässt. Unsere Empfehlung ist der SF 2460 Pro:

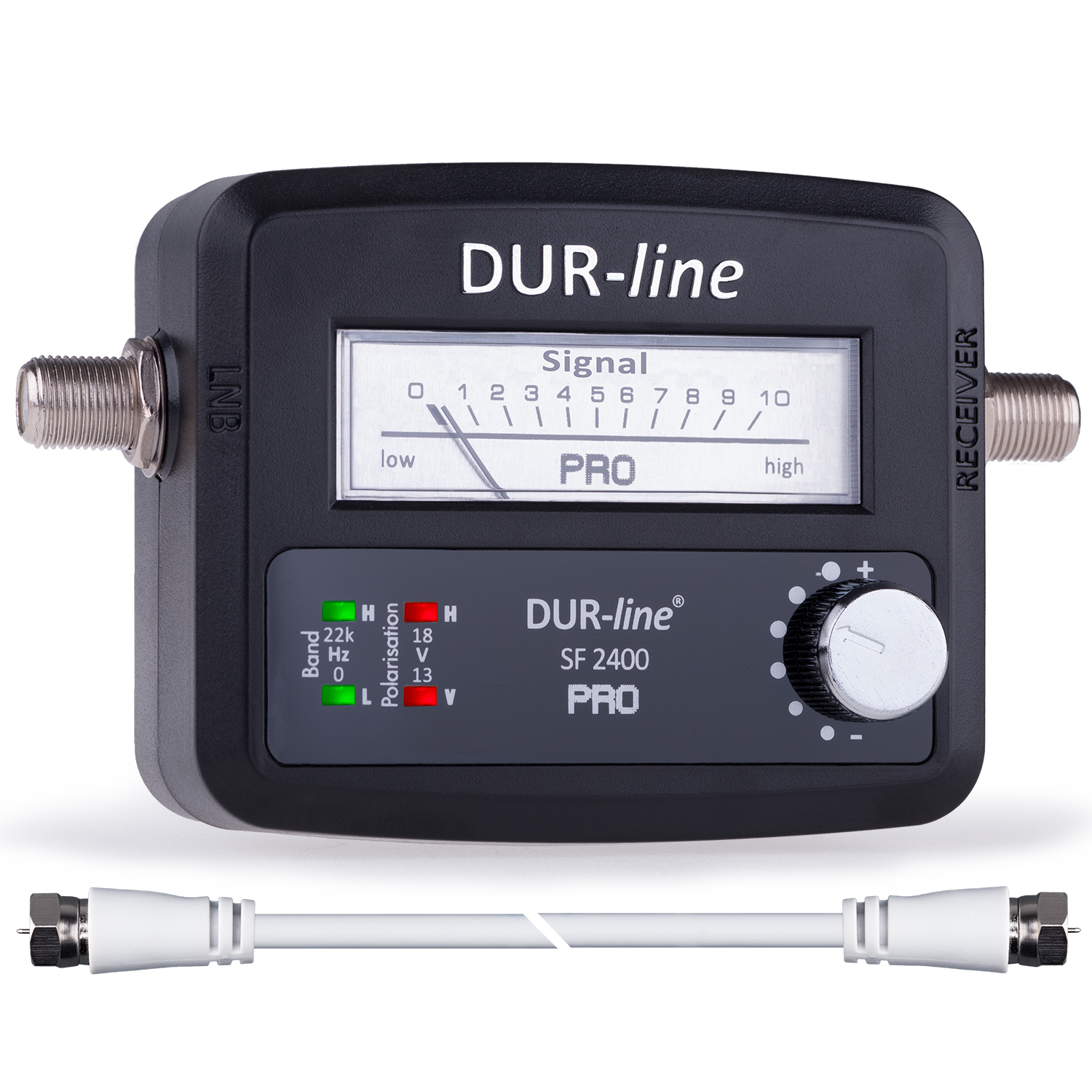

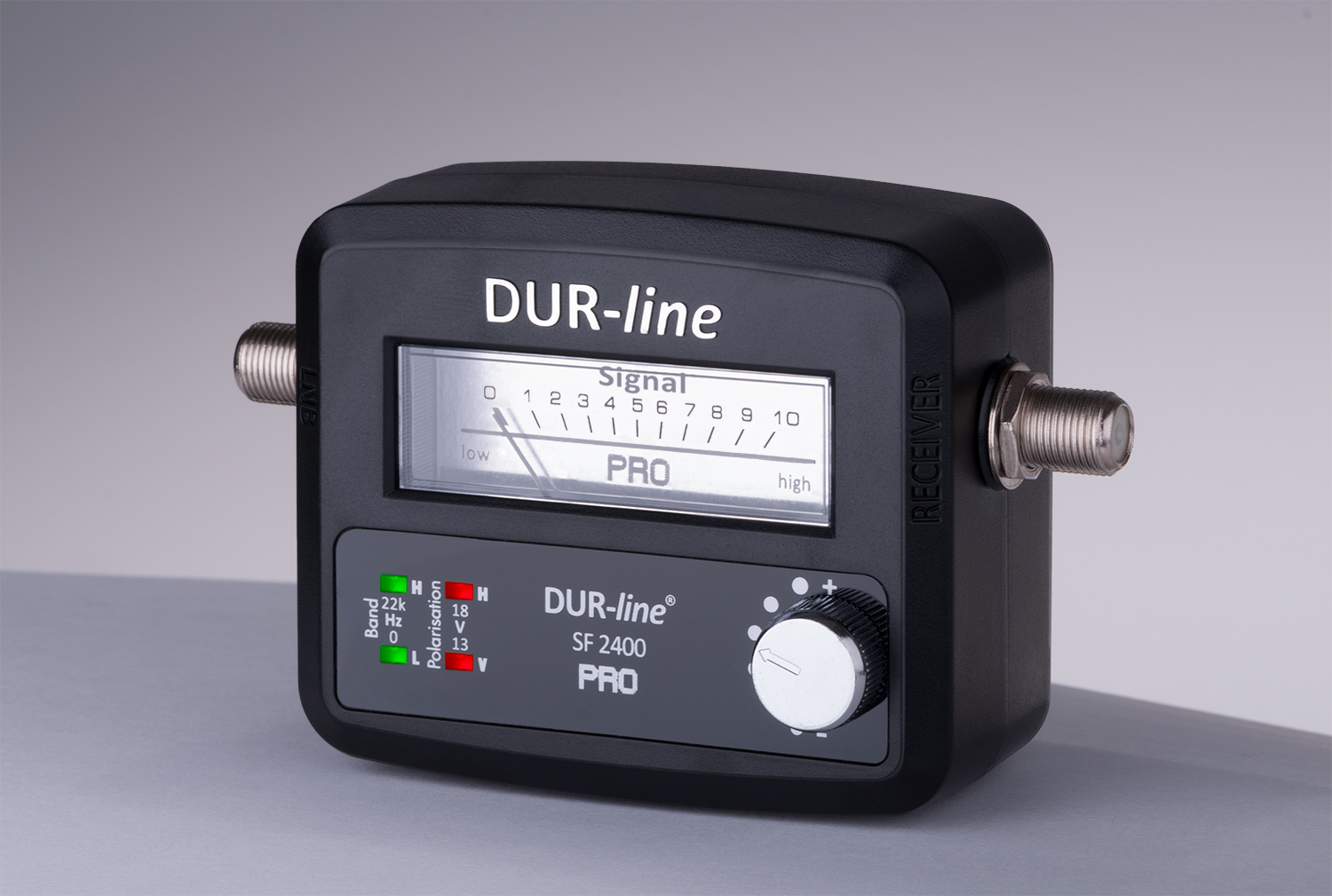

• SF 2400 Pro – Zeigerinstrument mit beleuchteter Skala, Messton, Pegelsteller und vier Ebenen-LEDs. Frequenzbereich 950–2300 MHz, Gehäuse 105 × 65 × 45 mm. Das Einstiegsgerät für die einmalige oder gelegentliche Ausrichtung

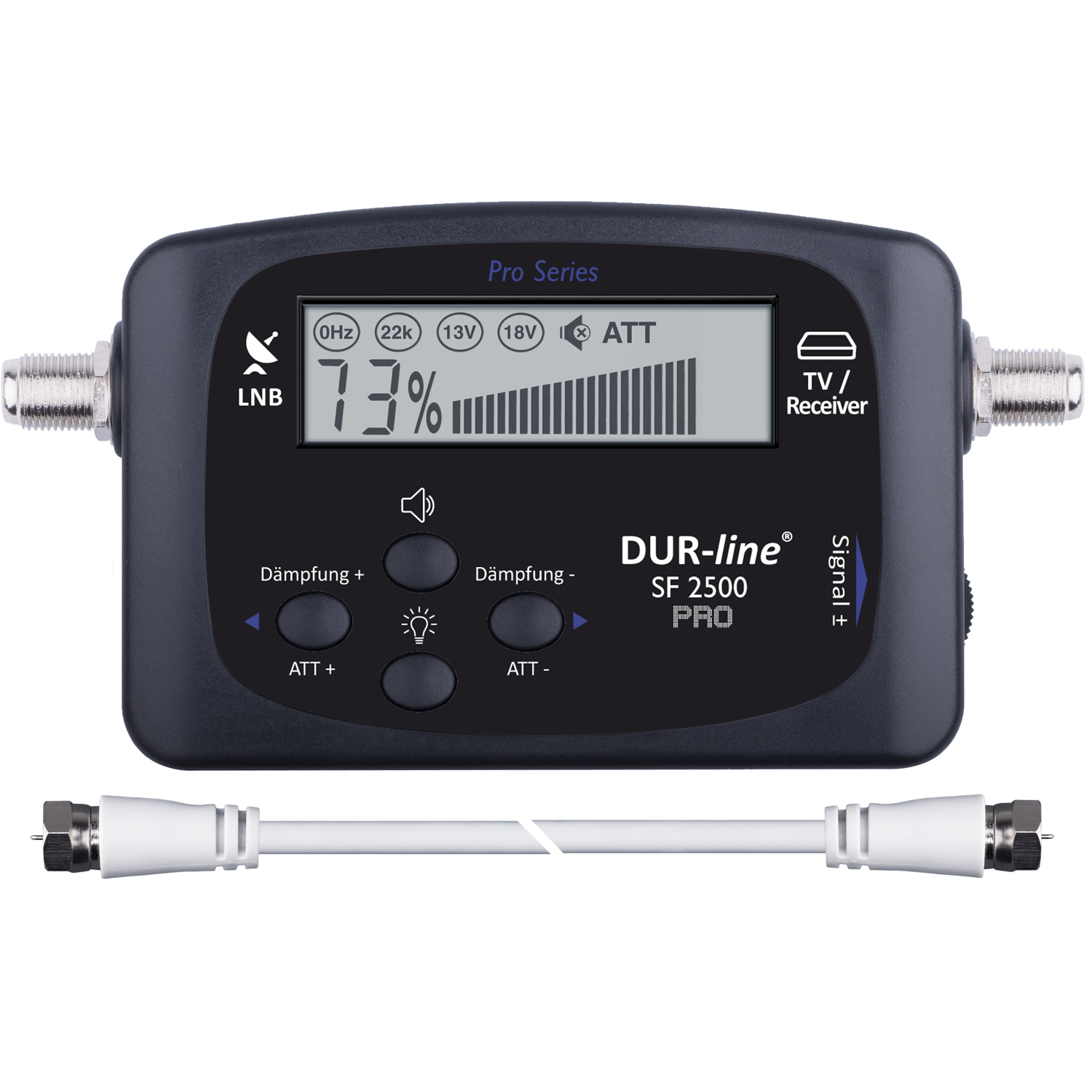

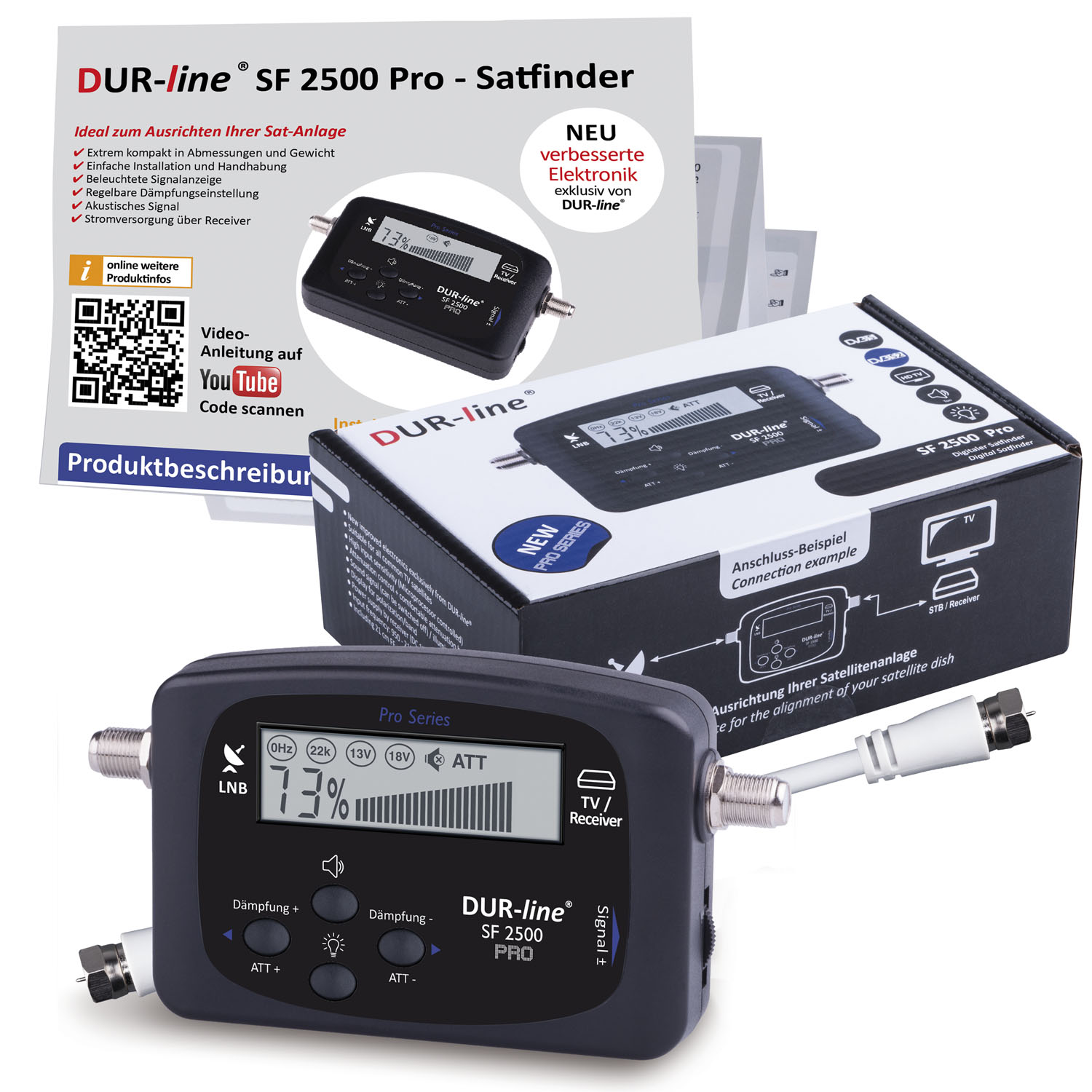

• SF 2500 Pro – digitales Display, das auch bei Sonnenschein ablesbar bleibt, Symbole für Polarisation und Band, Dämpfung über zwei Tasten und ein seitliches Drehrad. Für alle, die feiner dosieren möchten – inklusive Video-Anleitung
• SF 2460 Pro – beleuchtetes Digital-Display, vier Ebenen-LEDs und stufenlose Empfindlichkeit am Drehrad. Kompakt genug für Wohnmobil, Campingplatz und Servicekoffer, Anleitung in Deutsch und Englisch

Ausrichten mit Winkelrechner, Finder und Receiver

Am schnellsten geht es in zwei Schritten. Zuerst die Grobausrichtung nach Rechenwert: Die kostenlose SatFinder.app nennt für Ihren Standort den Azimut, die Elevation und den Skew-Winkel des LNBs – für Astra 19,2° Ost etwa 172,7° Azimut und 29,7° Elevation ab Berlin. Diese Werte stellen Sie an Halterung und LNB ein, dann steht die Schüssel bereits im richtigen Sektor. Anschließend die Feinausrichtung mit dem Sat-Finder: Schwenken Sie langsam über den Bereich, merken Sie sich das Maximum, dämpfen Sie bei Bedarf nach und ziehen Sie zum Schluss erst den Azimut, dann die Neigung fest – ohne die Schüssel dabei zu verdrehen. Welchen Teil der Arbeit die App übernimmt und welchen das Messgerät, steht ausführlich im Ratgeber zur Sat-Finder-App.

Grundsätzlich lässt sich eine Anlage auch ohne Sat-Finder ausrichten, nämlich über die Signalanzeige im Menü des Receivers. Der Unterschied ist praktischer Natur: Die Balken im Fernsehmenü aktualisieren sich verzögert, sie stehen im Wohnzimmer statt am Mast, und für die Rückmeldung braucht es eine zweite Person oder viele Wege. Ein Sat-Finder verlegt genau diese Anzeige an die Schüssel und reagiert sofort – deshalb kommen Sie damit allein und in Minuten ans Ziel, und deshalb bleibt das Gerät auch danach nützlich, etwa nach einem Sturm, beim Umsetzen der Antenne oder auf jedem Campingplatz aufs Neue.

Einkabelanlagen und LNB-Bauformen

An Single-, Twin-, Quad- und Octo-LNBs arbeitet jeder klassische Sat-Finder ohne Zusatzaufwand, ebenso hinter einem Multischalter. Bei Unicable-LNBs (EN 50494 und EN 50607) liegt kein durchgehendes Signal auf der Leitung: Dort wird nur das Userband ausgegeben, das der Receiver anfordert. Der Finder zeigt also erst dann etwas an, wenn im Receiver die passende Unicable-Frequenz programmiert ist und dieser das Band abruft. Wo ein Legacy-Ausgang vorhanden ist – etwa an unseren UK-Modellen – nutzen Sie zum Einmessen am besten diesen Anschluss.

Worauf Sie beim Kauf achten sollten

• Anzeigeart – Zeigerskala für den schnellen Überblick, Digital-Display für den ablesbaren Zahlenwert bei Sonne
• Empfindlichkeitsregelung – je feiner sich dämpfen lässt, desto genauer wird das Maximum bei großen Spiegeln
• Mobiler Einsatz – für Wohnmobil und Camping zählen Größe, Tonsignal und die Versorgung ohne Batterie
• Anschlusskabel und Anleitung – bei allen DUR-line Modellen liegen ein 21 cm langes F-Kabel und eine deutsche Anleitung bei

Tipp: Wenn Sie eine komplette Sat-Anlage neu aufbauen, sehen Sie sich unsere Komplettsets an – Schüssel, LNB, Sat-Finder und Zubehör sind dort aufeinander abgestimmt. Die folgenden Fragen klären, wofür sich ein Sat-Finder lohnt, wie die Messtechnik arbeitet, welches Modell zu Ihrer Anwendung passt, wie eine Smartphone-App das Gerät ergänzt, was an Unicable-LNBs zu beachten ist und wie Sie Ihre Schüssel Schritt für Schritt selbst ausrichten.
