DUR-line Blue ECO Multischalter – ohne eigenen Stromanschluss
Die Blue ECO Serie wird von den angeschlossenen Receivern versorgt und braucht deshalb keine Steckdose im Verteilerschrank. Sind alle Geräte aus, fällt der Verbrauch auf 0 Watt. Wählen Sie nach Teilnehmerzahl – 6, 8, 12 oder 16.
DUR-line Blue ECO Multischalter im Detail – Speisung, Varianten & Technik
Die Blue ECO Serie ist unsere receivergespeiste Multischalter-Baureihe. Sie braucht keinen 230-Volt-Anschluss: Den Strom liefern die angeschlossenen Receiver über das Koaxialkabel, und im Standby fällt der Verbrauch auf 0 Watt. Das spart die Steckdose am Montageort – im Dachboden, im Hausanschlussraum oder im Verteilerschrank – und über die Jahre spürbar Energie. Entwickelt und gefertigt wird in Villingen-Schwenningen.
Welche Variante passt zu Ihrer Anlage?
Alle vier Modelle haben 4 Sat-Eingänge und 1 terrestrischen Eingang und unterscheiden sich in der Zahl der Teilnehmerausgänge:

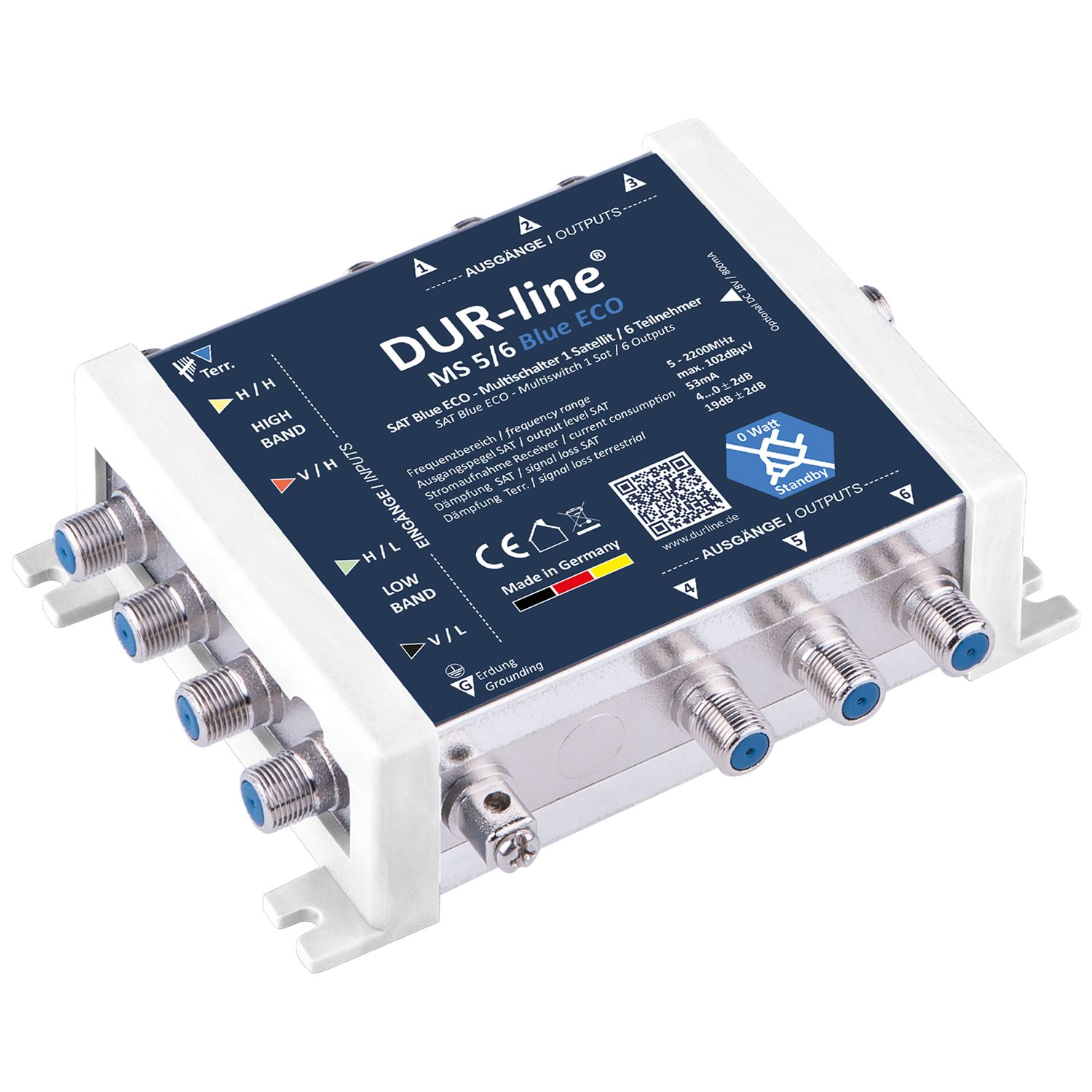

- MS 5/6 Blue ECO – 6 Teilnehmer, Durchgangsdämpfung Sat 4…0 dB ±2 dB, 135 × 115 × 40 mm

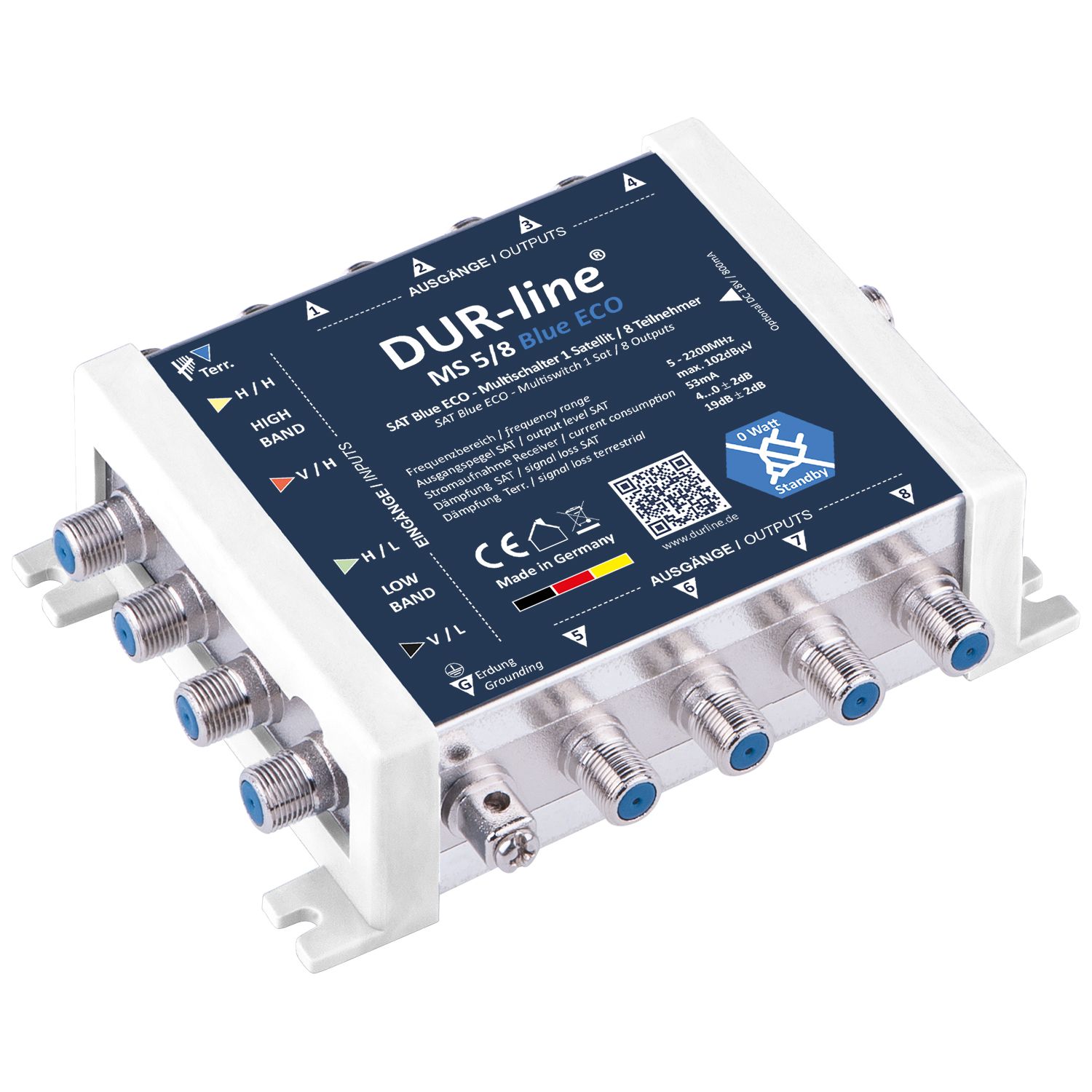

- MS 5/8 Blue ECO – 8 Teilnehmer, 4…0 dB ±2 dB, 135 × 115 × 40 mm

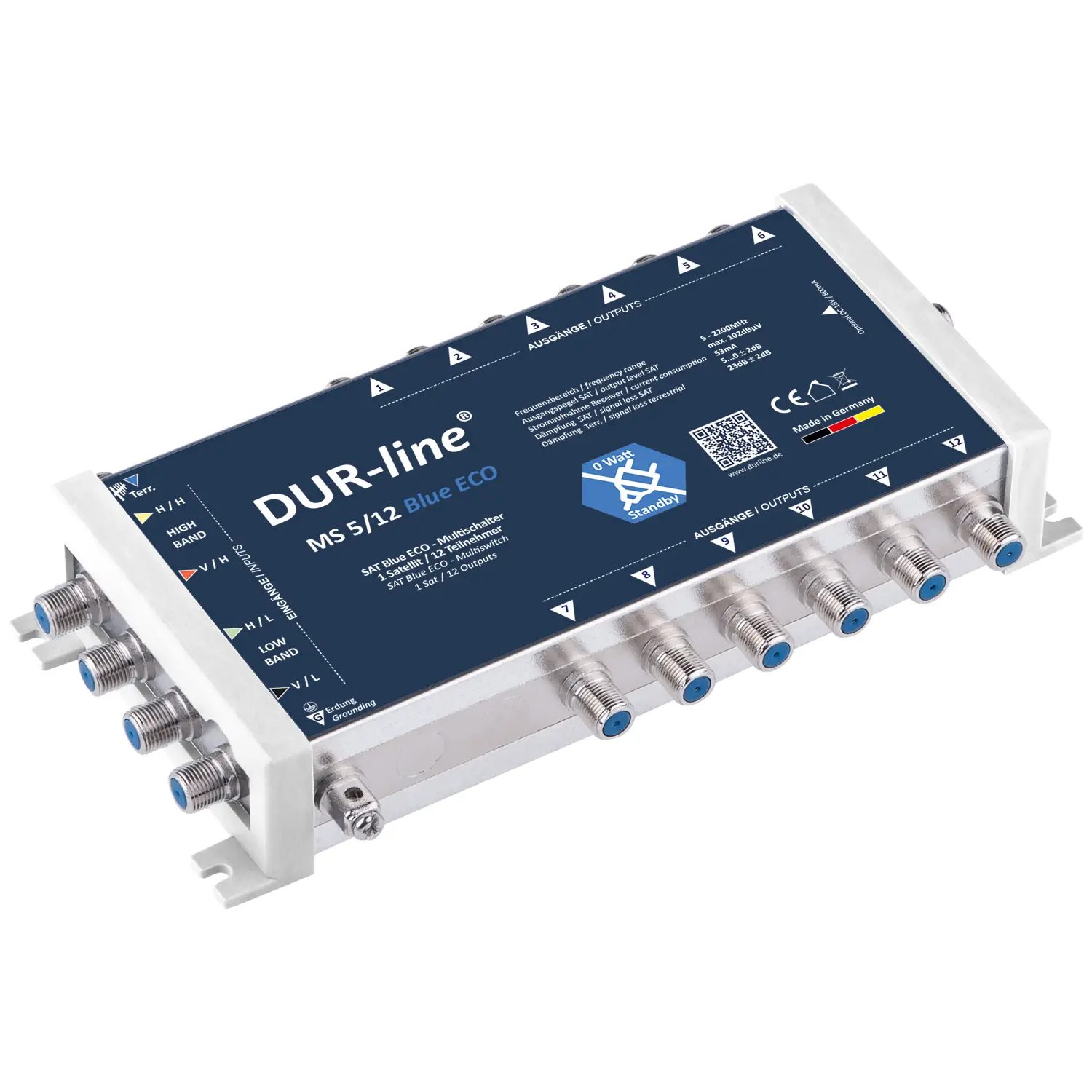

- MS 5/12 Blue ECO – 12 Teilnehmer, 5…1 dB ±2 dB, 255 × 145 × 45 mm

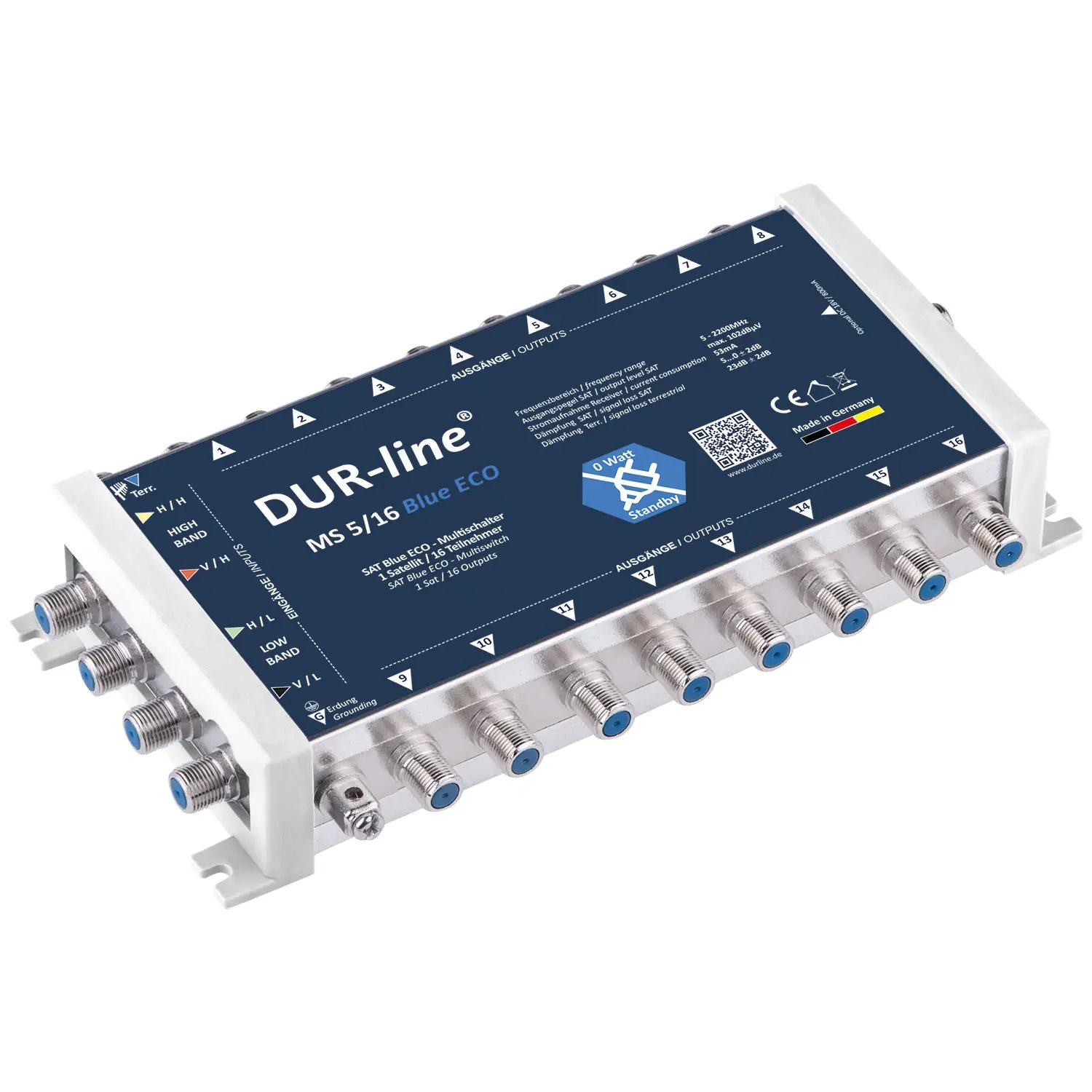

- MS 5/16 Blue ECO – 16 Teilnehmer, 5…1 dB ±2 dB, 255 × 145 × 45 mm
Quattro oder Quad – beides läuft
Alle vier Modelle tragen einen 22-kHz-Generator und arbeiten deshalb wahlweise am Quattro-LNB oder am Quad-LNB. Sparsamer ist das Quattro-LNB: Es liefert die vier Empfangsebenen fertig getrennt an, der Multischalter verteilt sie nur noch – 43 mA statt 53 mA am Quad-LNB, wo der Schalter dem LNB zusätzlich mitteilen muss, welche Ebene gerade gebraucht wird.
Technische Daten der Serie
Der Frequenzbereich Sat reicht von 950 bis 2400 MHz, terrestrisch von 5 bis 862 MHz mit Rückkanal 5–65 MHz. Der maximale Ausgangspegel Sat liegt bei 101 dBµV (IMD3 35 dB). Der Betriebstemperaturbereich von −20 °C bis +70 °C erlaubt auch die Montage auf einem ungeheizten Dachboden. Wo besonders viele Ausgänge zugleich belegt sind, lässt sich optional das Netzteil DUR-line NT 18-1200 F (Art. 10727) ergänzen.
Alle weiteren Bauformen finden Sie unter Multischalter, die passenden LNBs unter LNB. Welche Variante, welches LNB und welcher Montageort zusammenpassen, beantworten die folgenden Fragen.
FAQ - Multischalter
Der Multischalter ist das Verteilzentrum Ihrer Sat-Anlage: Er nimmt die vier Empfangsebenen vom Quattro-LNB entgegen und gibt jedem angeschlossenen Fernseher genau das Signal, das dieser gerade braucht.
Jeder Teilnehmer bleibt unabhängig. Im Wohnzimmer läuft der Spielfilm, im Gästezimmer die Nachrichten, im Schlafzimmer wird aufgenommen – alle drei Geräte wählen frei aus dem vollen Programmangebot.
Die Teilnehmerzahl ist Ihr Auswahlkriterium. Ein 5/8-Multischalter versorgt einen Satelliten und acht Anschlüsse, ein 9/8 zwei Satelliten und acht Anschlüsse. Rechnen Sie jeden Anschluss mit, der später einmal gebraucht werden könnte – die Leitung liegt beim Neubau einer Anlage deutlich leichter als danach.
Die Übersicht nach Teilnehmerzahl finden Sie unter Multischalter.
Für einen Multischalter brauchen Sie ein Quattro-LNB.
Vier Ausgänge, vier feste Empfangsebenen. Das Quattro-LNB liefert horizontal und vertikal, jeweils im Low- und High-Band, dauerhaft und gleichzeitig an den Multischalter. Der muss dem LNB nichts mitteilen und verteilt nur noch – deshalb ist diese Kombination die Basis jeder größeren Anlage und mit 43 mA am Blue ECO Multischalter zugleich die sparsamste.
Ohne Teilnehmerlimit. Während ein Quad-LNB vier Receiver direkt versorgt, hängt am Quattro der Multischalter – und damit 8, 16 oder 32 Geräte.
Sitzt bereits ein Quad-LNB an der Schüssel? Dann wählen Sie einen quadtauglichen Multischalter; er erzeugt das nötige Steuersignal selbst und arbeitet mit 53 mA.
Passende LNBs finden Sie unter Quattro LNB.
Beide versorgen mehrere Fernseher – der Unterschied liegt darin, wie weit Sie damit kommen.
Ein Quad-LNB reicht für vier Teilnehmer. Es hat vier gleichwertige Ausgänge, an die Sie vier Receiver direkt anschließen. Für eine Wohnung oder ein kleines Haus ist das die einfachste Lösung, und beim Verkabeln ist es gleichgültig, welches Kabel auf welchen Ausgang geht.
Ein Multischalter kennt dieses Limit nicht. Am Quattro-LNB hängt der Multischalter, und der verteilt auf 6, 8, 12 oder 16 Anschlüsse – kaskadiert bis 32. Dazu kommt die zweite Satellitenposition: Mit einem 9/8 sehen alle Teilnehmer Astra und Hotbird, ohne dass jemand umschalten muss.
Und er spart Strom. Am Blue ECO Multischalter zieht ein Quattro-LNB 43 mA – zehn Milliampere weniger als ein Quad-LNB, weil der Schalter dem Quattro kein Steuersignal schicken muss.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
Ein DiSEqC-Schalter verbindet mehrere LNBs mit einem Receiver – über ein einziges Koaxkabel.
Ein Kabel, mehrere Satelliten. Wer Astra und Hotbird empfangen möchte, hat zwei LNBs an der Schüssel. Der DiSEqC-Schalter sitzt dazwischen und verbindet jeweils das LNB mit dem Receiver, dessen Programm Sie gerade gewählt haben. Die Umschaltung steuert der Receiver selbst, Sie merken davon nichts.
Gedacht für einen Teilnehmer. Ein DiSEqC-Schalter versorgt einen Receiver. Sollen mehrere Fernseher zwei Satellitenpositionen sehen, ist der Weg ein 9/8-Multischalter mit zwei Quattro-LNBs an einer Multifeed-Halterung.
Wettergeschützt montieren. Der Schalter sitzt meist am Mast im Freien – die Ausführung im Wetterschutzgehäuse ist dort die richtige Wahl.
Die Modelle für 2 oder 4 Satelliten finden Sie unter DiSEqC-Schalter.
Vier. Vom Quattro-LNB gehen vier Koaxleitungen zum Multischalter – für jede Empfangsebene eine.
Was auf den vier Leitungen liegt: horizontal und vertikal, jeweils getrennt nach Low-Band und High-Band. Zusammen ergeben sie das vollständige Programmangebot des Satelliten, und weil alle vier dauerhaft anliegen, kann der Multischalter jedem Teilnehmer sofort jedes Programm geben.
Bei zwei Satelliten sind es acht. Zwei Quattro-LNBs an einer Multifeed-Halterung, acht Leitungen, ein 9/8-Multischalter – so entsteht eine Anlage für Astra und Hotbird.
Der terrestrische Eingang kommt dazu. Die Fünf im Namen 5/8 steht für vier Sat-Ebenen plus einen Eingang für DVB-T oder UKW.
Passende Multischalter finden Sie unter Multischalter.
Bis etwa 20 Meter zwischen LNB und Multischalter sind mit normalem Koaxkabel unkritisch – das deckt den üblichen Weg von der Schüssel bis in den Hausanschlussraum ab.
Darüber entscheidet die Kabelqualität. Je länger die Leitung, desto mehr Pegel geht verloren, vor allem im oberen Frequenzbereich. Ab etwa 30 Metern spielt ein hochwertiges Koaxkabel mit 7 mm Durchmesser seinen Vorteil aus.
Kurz zur Schüssel, lang ins Haus. Halten Sie die vier Leitungen vom LNB zum Multischalter so kurz wie möglich und legen Sie die längeren Wege erst dahinter zu den einzelnen Teilnehmern. Für große Anlagen gibt es Kaskaden, für lange Stammleitungen den passenden Linienverstärker.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
