DUR-line SAT-Zubehör – Schutz, Montage & Verteilung aus einer Hand
Eine professionelle SAT-Anlage ist mehr als nur Schüssel und LNB. Wer langfristig zuverlässigen Empfang haben möchte, braucht das passende Zubehör: Überspannungsschutz gegen Blitzschäden, Erdungsblöcke für den Potenzialausgleich, Mastkappen und Kabelclips für die saubere Montage – und Dachschutzmatten, die Ihre Dachziegel beim Antennenbau bewahren.
Als Hersteller bieten wir Ihnen das komplette SAT-Zubehör direkt aus eigener Produktion: Überspannungsschutz, Erdungsblöcke, Mastkappen, Kabelclips, Gummi-Manschetten, Dachschutzmatten und SAT/BK-Verteiler – aufeinander abgestimmt mit unseren Schüsseln, LNBs und Montagehaltern.

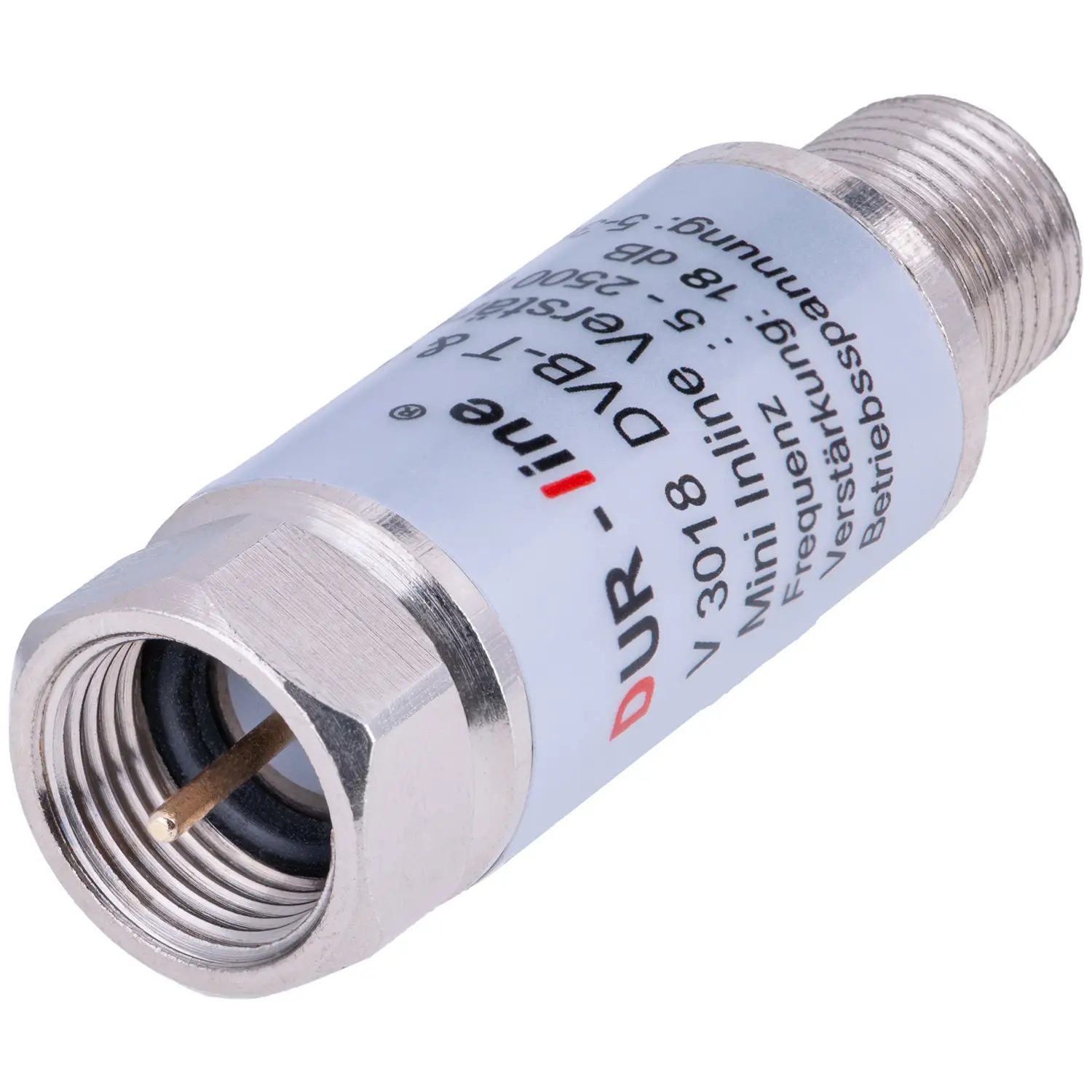

DUR-line V3018 - Inlineverstärker
Wenn das Bild am Ende einer langen Leitung klötzchenweise einbricht, fehlt Pegel — und genau den holt der DUR-line V3018 zurück. Er wird einfach in die Antennenleitung eingeschleift, hebt das Signal um 18 dB an und braucht dafür kein eigenes Netzteil: Der Strom kommt über das Koaxialkabel vom Receiver. Mit 41 mm Länge verschwindet er in jeder Kabelführung.Technische DatenTypV3018 Mini-InlineverstärkerVerstärkung18 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringBetriebsspannung5–18 V DC, maximal 30 V DCStromaufnahme40 mASpeisungDC-Durchlass, Fernspeisung über das KoaxialkabelImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 41 mm, Durchmesser 14 mmSignaleSat (DVB-S/S2), DVB-T/T2, UKW, auch UnicableDer Einbauort entscheidet über das ErgebnisEin Verstärker hebt das an, was er bekommt — Nutzsignal und Rauschen gleichermaßen. Deshalb gehört er laut Anleitung möglichst nah an die Signalquelle, also direkt hinter LNB oder Multischalter und höchstens wenige Meter davon entfernt. Dort ist das Signal noch sauber, und die Verstärkung wirkt auf der gesamten folgenden Strecke. Am anderen Ende, kurz vor Dose oder Fernseher, käme dagegen vor allem verstärktes Rauschen an.Wann sich der Verstärker lohntSinnvoll ist er bei Kabelwegen ab etwa 30 Metern sowie dann, wenn mehrere Verteiler in der Strecke liegen und die Summe der Dämpfungen den Pegel nach unten zieht. Bei kurzen Strecken unter 20 Metern ist die Leitung dagegen ohnehin gut versorgt — dort weist die Anleitung ausdrücklich darauf hin, dass der zusätzliche Pegel den Receiver übersteuern kann. Auch gilt: Ein Verstärker macht aus einem schlechten Signal kein gutes, er gleicht Leitungsverluste aus. Steht das Bild schon am LNB nicht, gehört zuerst die Ausrichtung geprüft.Anlagenart und AnschlussDer V3018 arbeitet in Vorwärtsrichtung und ist für Satelliten- und Antennenanlagen ausgelegt, Unicable eingeschlossen. Kabelanschlüsse mit Rückkanal (DVB-C) verlangen dagegen einen rückkanalfähigen Verstärker. Angeschlossen wird der V3018 mit F-Stecker auf der einen und F-Buchse auf der anderen Seite; der Dichtring erlaubt den Einsatz im Freien, etwa direkt unter der Schüssel.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.
8,90 €*

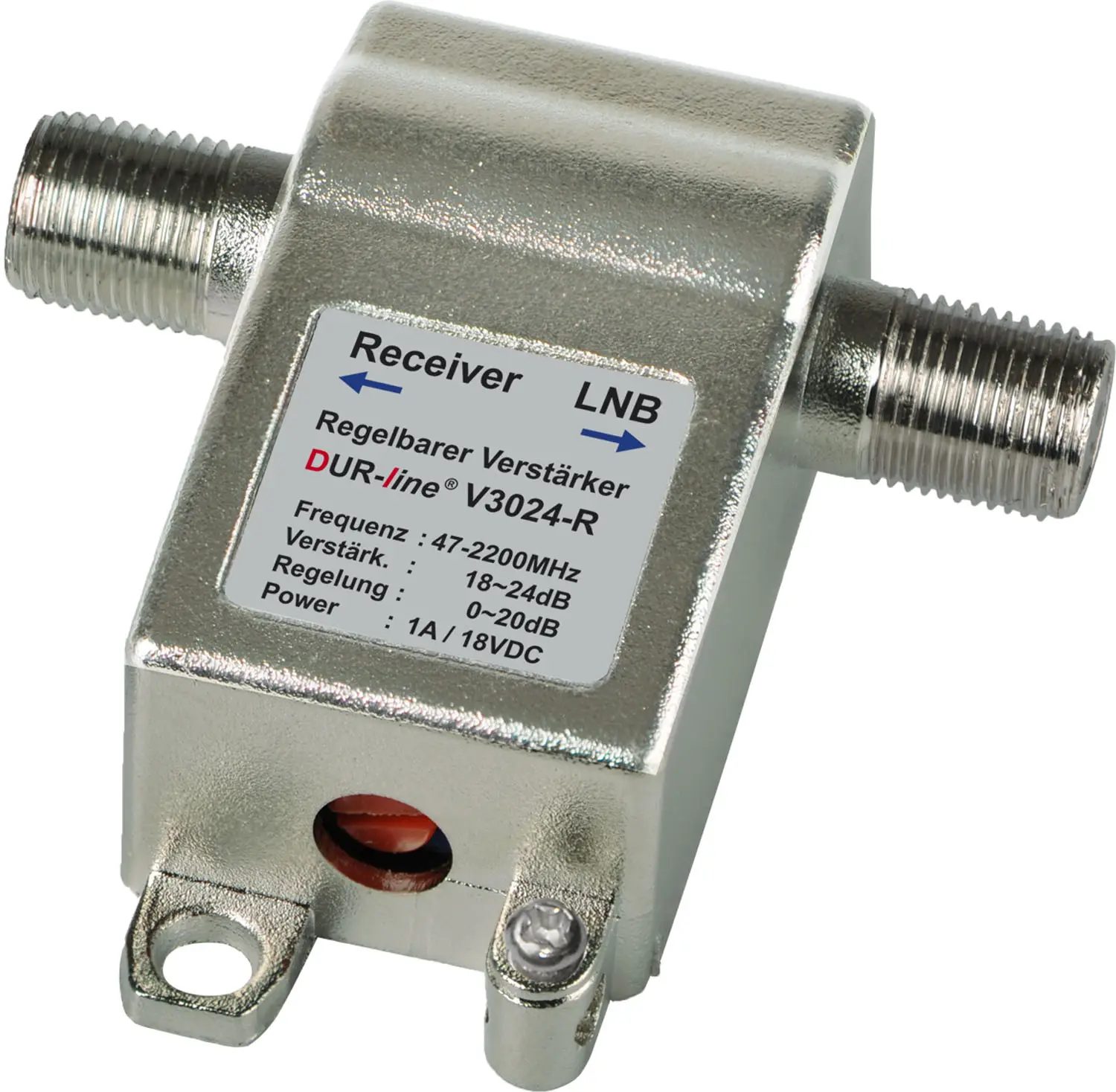

DUR-line V3024-R - Inlineverstärker
Der DUR-line V3024-R ist der Verstärker für den Fall, dass der richtige Pegel erst gefunden werden muss. Er verstärkt um 18 bis 24 dB und lässt sich zusätzlich stufenlos um 0 bis 20 dB herunterregeln — Sie drehen den Ausgangspegel also genau auf den Wert, den der Receiver sehen will, statt zwischen zwei festen Verstärkungen wählen zu müssen.Technische DatenTypV3024-R, regelbarer InlineverstärkerVerstärkung18–24 dBRegelbereich0–20 dB, stufenlosFrequenzbereich47–2200 MHzAnschlüsse2 × F-Buchse, Seiten für Receiver und LNB beschriftetStromversorgung18 V DC / 1 A über das KoaxialkabelGehäuseMetall, vollständig abgeschirmt, mit BefestigungslascheSignaleSat (DVB-S/S2), DVB-T/T2, UKWWarum regelbar der sicherere Weg istZu wenig Pegel zeigt sich als Klötzchen im Bild, zu viel Pegel ebenso — der Tuner übersteuert und meldet trotz kräftigem Signal schlechte Werte. Bei einem festen Verstärker bleibt dann nur der Tausch gegen ein anderes Modell. Der V3024-R nimmt Ihnen diese Entscheidung ab: Sie drehen am Regler, bis die Signalqualität am Receiver ihr Maximum erreicht, und lassen sie dort stehen. Gerade in Anlagen mit unterschiedlich langen Strängen ist das der schnellste Weg zu einem sauberen Ergebnis.Einbau und MontageDer Verstärker wird in die Leitung eingeschleift und über seine Lasche fest an Wand, Mast oder Montageplatte verschraubt — er hängt also nicht frei am Kabel. Die Beschriftung der beiden F-Buchsen zeigt an, welche Seite zum Receiver und welche zum LNB gehört; falsch herum eingebaut liefert der Verstärker keine Verstärkung. Seinen Strom bezieht er mit 18 V und bis zu 1 A über dasselbe Koaxialkabel, ein separates Netzteil ist nicht erforderlich.Wo er seine Stärke ausspieltWie jeder Verstärker gehört auch der V3024-R nahe an die Signalquelle, wo das Signal noch sauber ist. Dann gleicht er lange Kabelwege, mehrere Verteiler und Dämpfungsglieder in einem Zug aus. Der breite Frequenzbereich von 47 bis 2200 MHz deckt dabei Sat und Terrestrik gemeinsam ab.Passende Kabel, F-Stecker, Verteiler und Überspannungsschutz finden Sie in Zubehör.
14,90 €*

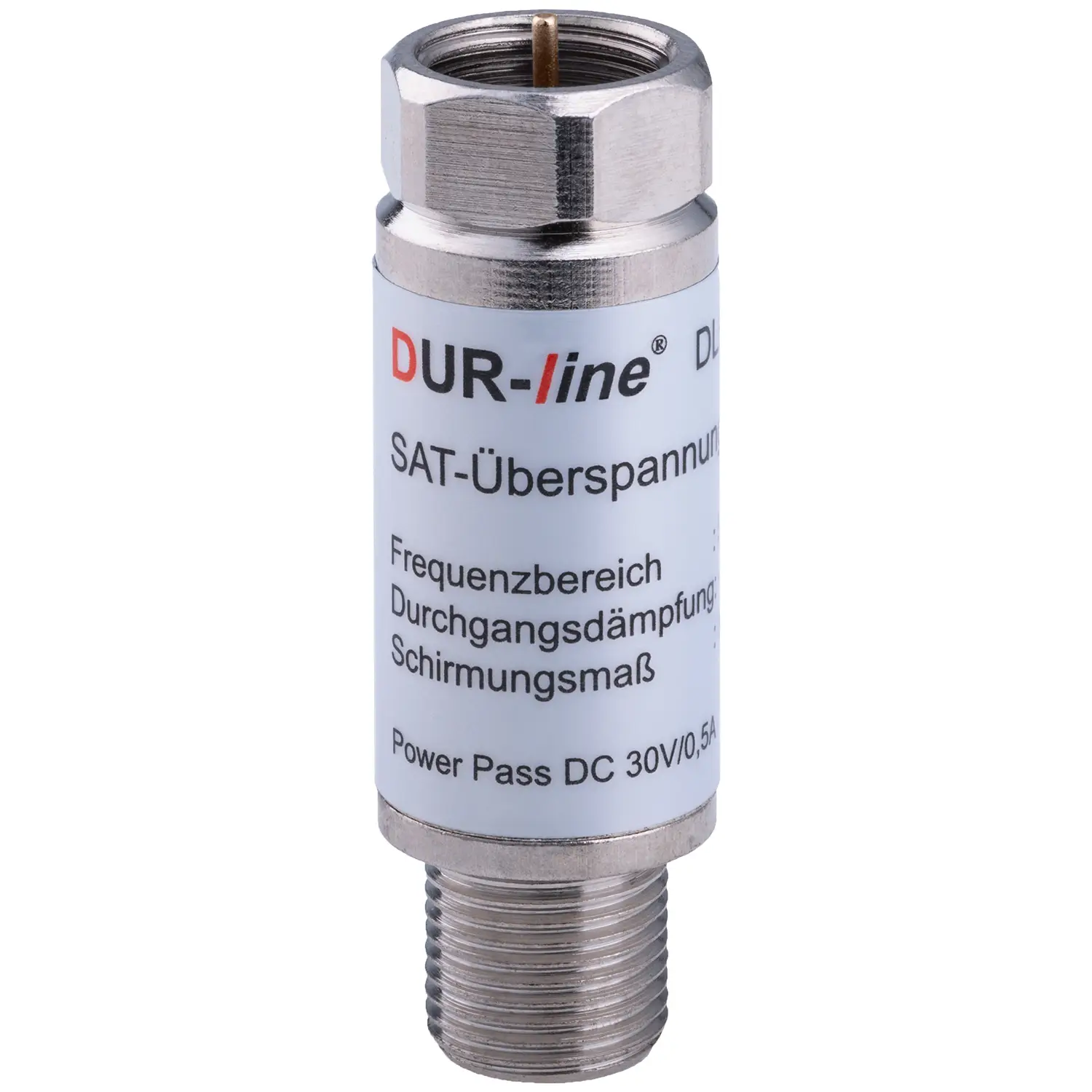

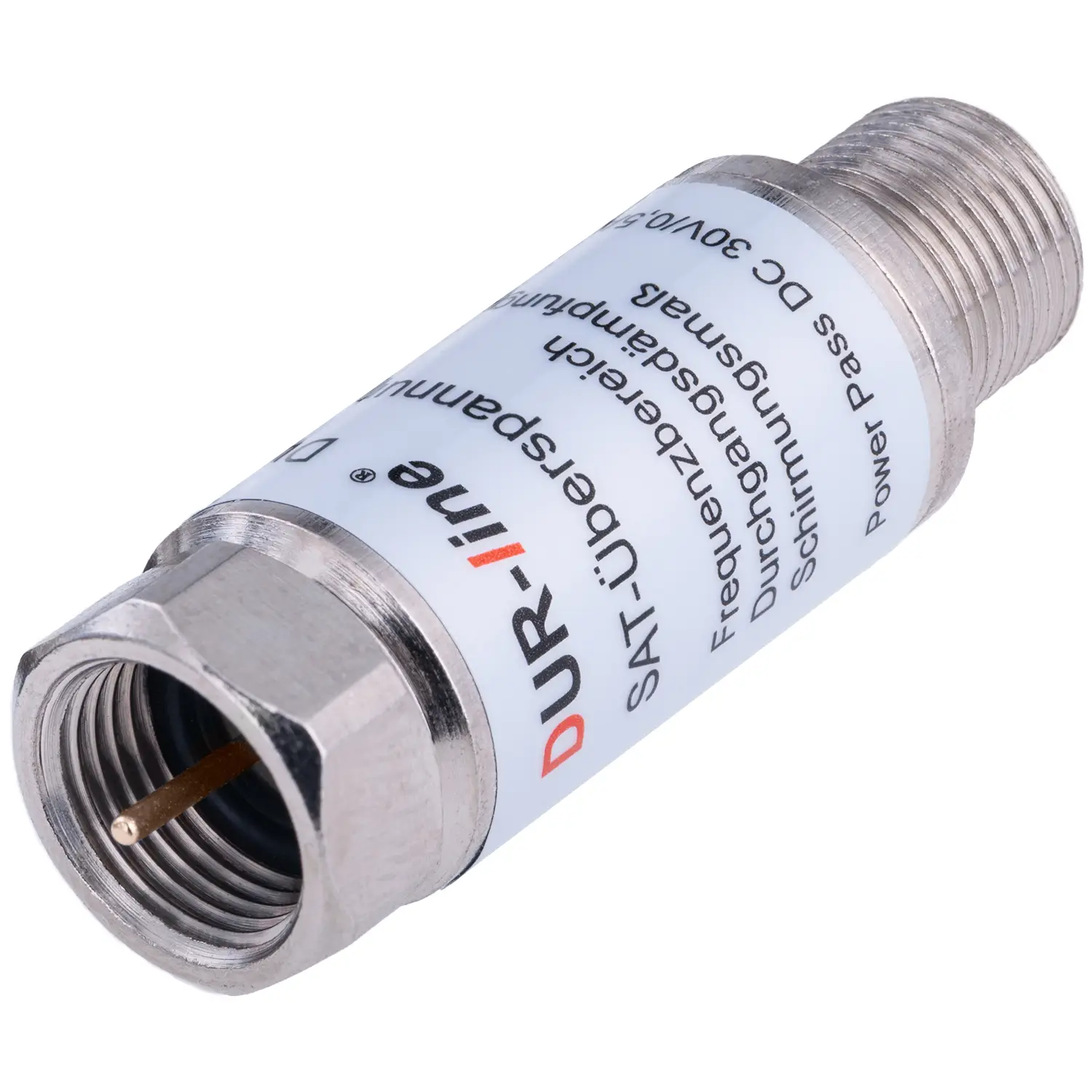

DUR-line DLBS 3001 - Überspannungsschutz
Ein Gewitter muss nicht im Haus einschlagen, um Schaden anzurichten — es genügt, wenn der Blitz in der Nähe niedergeht. Über die Antennenleitung erreichen die dabei entstehenden Spannungsspitzen Receiver, LNB, Multischalter und Fernseher. Der DUR-line DLBS 3001 wird zwischen Leitung und Gerät geschraubt und leitet Stoßströme bis 8 kA ab, bevor sie dort ankommen. Er kostet dafür nur 0,3 dB Pegel.Technische DatenTypDLBS 3001, Überspannungsschutz für KoaxialleitungenAbleitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 V zwischen Innenleiter und SchirmDurchgangsdämpfung0,3 dBFrequenzbereich5–2500 MHzAnschlüsseF-Stecker und F-Buchse, mit DichtringSpeisungDC-Durchlass für die FernspeisungImpedanz75 OhmSchirmungsmaß100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, für den Außeneinsatz geeignetAbmessungenLänge 40 mm, Durchmesser 14 mmWie der Schutz arbeitetIm Inneren sitzt ein Gasableiter. Steigt die Spannung zwischen Innenleiter und Schirm über rund 50 Volt, zündet die Gasstrecke und schließt den Stoßstrom kurz — bis zu 8000 Ampere werden so an den angeschlossenen Geräten vorbeigeführt. Ist die Überspannung abgeklungen, öffnet der Ableiter wieder und die Leitung arbeitet normal weiter. Der Schutz verbraucht sich dabei nicht bei jedem Ansprechen.Wohin der Schutz gehörtAm wirksamsten sitzt der DLBS 3001 direkt an jedem Eingang des Multischalters oder unmittelbar am LNB-Ausgang — also so weit außen wie möglich, damit die Spannungsspitze gar nicht erst in die Hausverkabelung gelangt. Bei mehreren Leitungen bekommt jede ihren eigenen Schutz. Der Dichtring am F-Stecker erlaubt die Montage im Freien.Zusammen mit dem PotentialausgleichDer Überspannungsschutz ergänzt die Erdung der Anlage, er ersetzt sie nicht. Erst beides zusammen wirkt: Der Erdungsblock legt die Kabelschirme auf die Potentialausgleichsschiene, der DLBS 3001 fängt die Spitze auf dem Innenleiter ab. Passende Erdungsblöcke führen wir in derselben Kategorie.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.
Ab 5,49 €*

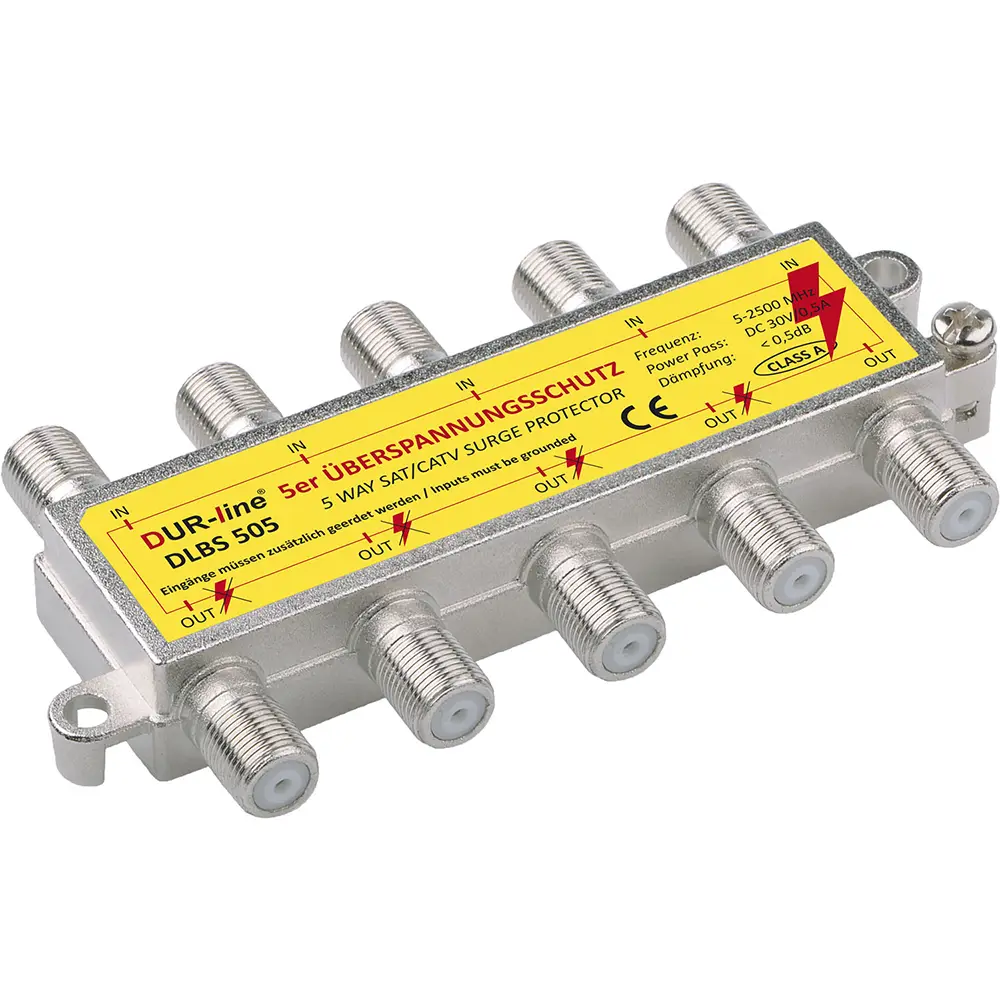

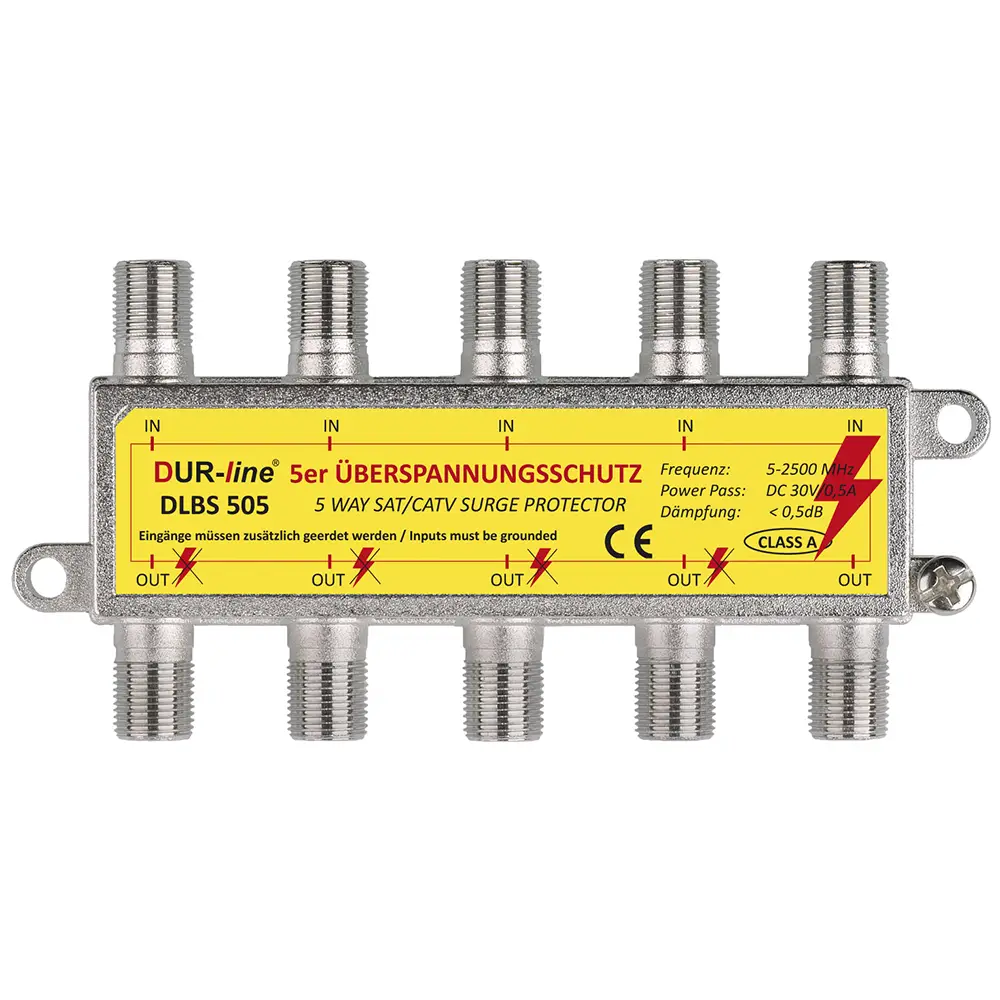

DUR-line DLBS 505 - Überspannungsschutz
Der DUR-line DLBS 505 schützt fünf Leitungen auf einmal — die typische Zahl an einem Multischalter mit Quattro-LNB und terrestrischem Eingang. Statt fünf einzelne Schutzelemente zu verschrauben, setzen Sie ein vollverlötetes Metallgehäuse in die Anlage, das Stoßströme bis 8 kA ableitet und dabei nur 0,5 dB Pegel kostet.Technische DatenTypDLBS 505, 5-fach ÜberspannungsschutzGeschützte Wege5Ableitstoßstrom8 kA (8/20 µs)Ansprechspannungab etwa 50 VDurchgangsdämpfung0,5 dB über den gesamten BereichFrequenzbereich5–2500 MHzAnschlüsseF-Buchsen auf beiden SeitenDC-Durchlass30 V / 0,5 A für die FernspeisungImpedanz75 OhmSchirmungsmaßüber 100 dBRückflussdämpfunggrößer 20 dBGehäusemassives Metall, komplett verlötetSignaleSat (DVB-S/S2), Kabelfernsehen, DVB-T/T2, auch UnicableFünf Wege in einem GehäuseEin Quattro-LNB liefert vier Leitungen, dazu kommt der terrestrische Eingang — genau die fünf Wege, die der DLBS 505 abdeckt. Alle fünf Schutzmodule sitzen in einem gemeinsamen Gehäuse, das sich an einer Stelle montieren und mit einem gemeinsamen Erdungsweg anbinden lässt. Das ist übersichtlicher als fünf einzelne Schutzelemente an fünf verschiedenen Punkten und macht die Anlage später leichter nachvollziehbar.Wie der Schutz arbeitetSteigt die Spannung auf einer Leitung über rund 50 Volt, unterbricht das Schutzmodul den Weg zum angeschlossenen Gerät und leitet den Stoßstrom ab — bis zu 8000 Ampere nach der Prüfkurve 8/20 µs. Die 0,5 dB Durchgangsdämpfung fallen dabei über den gesamten Frequenzbereich gleichmäßig an, sodass sich das Verhalten der Anlage einfach nachrechnen lässt.Erdung nicht vergessenDie Eingänge des DLBS 505 müssen nach den geltenden Vorschriften zusätzlich geerdet werden — erst mit angebundenem Potentialausgleich entfaltet der Schutz seine volle Wirkung. Passende Erdungsblöcke mit Klemmen bis 10 mm² führen wir in derselben Kategorie; der DEB 5 nimmt genau die fünf Leitungen auf, die auch hier zusammenkommen.Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.
14,90 €*

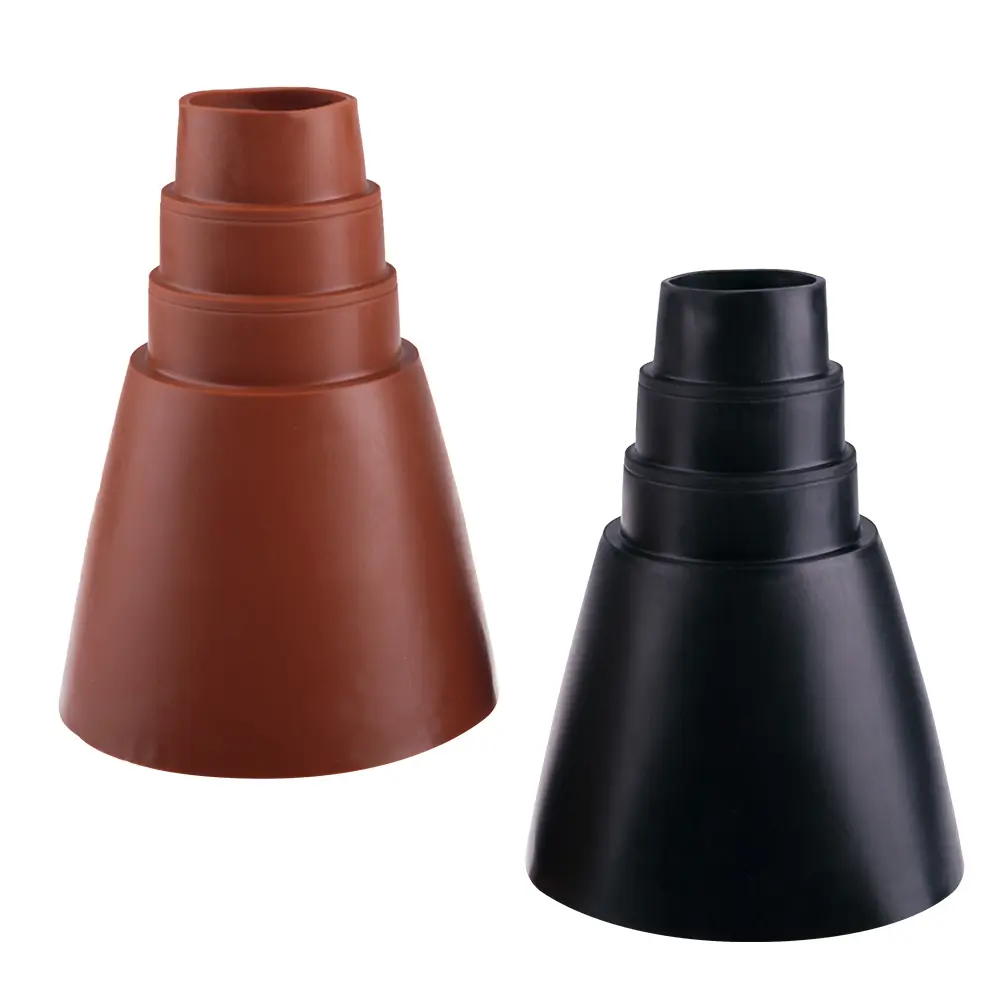

DUR-line GM Universal Schwarz - Gummi-Manschette
Farbe: Schwarz
Die DUR-line GM Universal in Schwarz dichtet den Übergang zwischen Antennenmast und Dachpfanne ab — die Stelle, an der ein Dach am ehesten undicht wird. Sie ist superelastisch, passt auf Rohre von 32 bis 60 mm und lässt sich für kleinere Durchmesser einfach zuschneiden. Schwarz ist die Farbe für dunkle Ziegel, Schiefer und Bitumenbahnen.Technische DatenTypGM Universal, Gummi-ManschetteFarbeschwarzRohrdurchmesser32–60 mmMaterialsuperelastisch, UV-beständigAnpassungzuschneidbar für den passenden DurchmesserEinsatzAntennenmaste, Sat-Spiegel, Dachsparrenhalter, DachpfannenKombinationpasst zum DUR-line BZ XL Bleiziegel, separat erhältlichWie die Manschette arbeitetDas Material legt sich unter Spannung an das Rohr und hält diese Spannung dauerhaft. Für kleinere Durchmesser schneiden Sie den obersten Ring ab, bis die Öffnung zum Rohr passt — je enger sie anliegt, desto besser sitzt sie. Nach unten folgt die Manschette dem Profil der Dachpfanne und schließt dort an.Auf welchen Dächern Schwarz die richtige Wahl istAuf dunklen Betondachsteinen, Schiefer, Bitumenschindeln und Flachdachbahnen verschwindet die schwarze Manschette optisch im Untergrund. Auf rotem Tonziegel fällt sie dagegen von der Straße aus auf — dort greifen Sie zur roten Ausführung. Technisch sind beide identisch.Zusammen mit dem BleiziegelAuf dem Ziegeldach ist die Kombination aus Bleiziegel und Manschette der übliche Aufbau: Der Bleiziegel wird in die Dachfläche eingeformt und schließt an die Nachbarziegel an, die Manschette dichtet darauf den Übergang zum Mast. Beide Teile ergänzen einander.Bleiziegel, Maste, Dachsparrenhalter und Mastkappen finden Sie in Zubehör.
6,90 €*
DUR-line GM Universal Rot - Gummi-Manschette
Farbe: Rot
Die DUR-line GM Universal in Rot dichtet den Übergang zwischen Antennenmast und Dachpfanne ab und ist farblich auf rote und rotbraune Tonziegel abgestimmt — auf denen eine schwarze Abdichtung von der Straße aus sofort ins Auge fällt. Sie ist superelastisch, passt auf Rohre von 32 bis 60 mm und lässt sich zuschneiden.Technische DatenTypGM Universal, Gummi-ManschetteFarberotRohrdurchmesser32–60 mmMaterialsuperelastisch, UV-beständigAnpassungzuschneidbar für den passenden DurchmesserEinsatzAntennenmaste, Sat-Spiegel, Dachsparrenhalter, DachpfannenKombinationpasst zum DUR-line BZ XL Bleiziegel, separat erhältlichWie die Manschette arbeitetDas Material legt sich unter Spannung an das Rohr und hält diese Spannung dauerhaft. Für kleinere Durchmesser schneiden Sie den obersten Ring ab, bis die Öffnung zum Rohr passt. Nach unten folgt die Manschette dem Profil der Dachpfanne und schließt dort an. Werkzeug braucht es dafür nicht mehr als ein Messer.Warum die Farbe eine Rolle spieltAuf einem roten Ziegeldach ist der Mastdurchgang der einzige dunkle Punkt in der Fläche — und genau dort sitzt die Abdichtung. Die rote Ausführung nimmt diesem Punkt die Aufmerksamkeit. Das ist besonders dann von Bedeutung, wenn das Dach zur Straße zeigt oder eine gestalterische Vorgabe für das Erscheinungsbild besteht. Technisch entspricht sie der schwarzen Ausführung.Zusammen mit dem BleiziegelAuf dem Ziegeldach ist die Kombination aus Bleiziegel und Manschette der übliche Aufbau: Der Bleiziegel wird in die Dachfläche eingeformt und schließt an die Nachbarziegel an, die Manschette dichtet darauf den Übergang zum Mast.Bleiziegel, Maste, Dachsparrenhalter und Mastkappen finden Sie in Zubehör.
6,90 €*

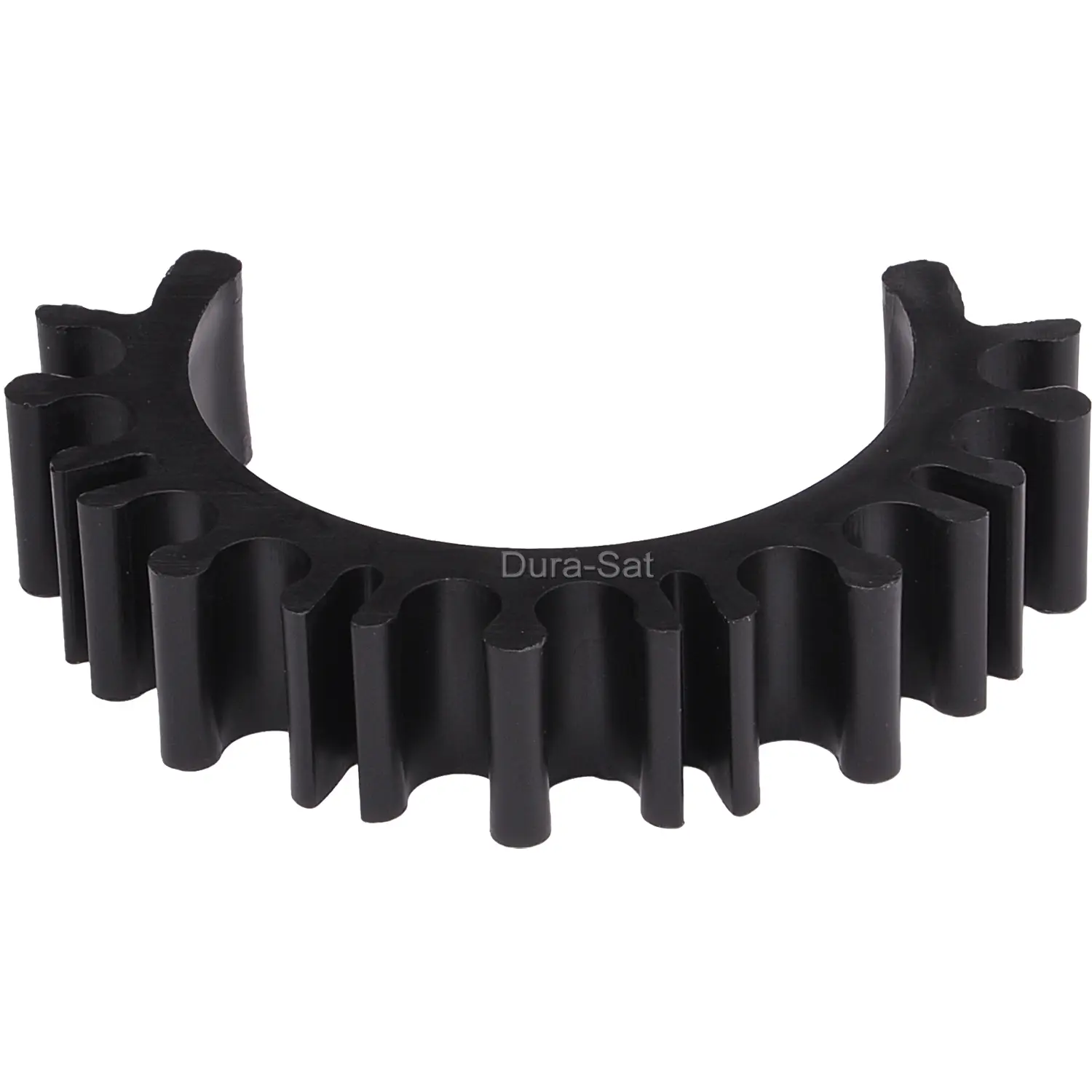

Mastclip 10 - Kabelclip
Kommen mehrere Leitungen vom LNB, hängen sie ohne Führung als Bündel am Mast — sie schlagen im Wind, scheuern aneinander und lassen sich später nicht mehr auseinanderhalten. Der DUR-line Mastclip 10 nimmt bis zu 10 Koaxialkabel in einzelnen Aufnahmen auf und legt sie geordnet an den Mast.Technische DatenTypMastclip 10, Kabelclip für AntennenmasteAufnahmenbis zu 10 Koaxialkabel, jede Leitung einzeln geführtBauformoffener Klipp, wird seitlich auf den Mast gedrücktMaterialKunststoff, schwarzMontagewerkzeuglos, nachträglich aufsteckbarWas die Führung im Alltag bringtEine lose hängende Leitung bewegt sich bei jedem Windstoß. Über Jahre arbeitet diese Bewegung am F-Stecker am LNB — der Anschluss, an dem sie am wenigsten arbeiten sollte. Liegen die Kabel dagegen fest am Mast an, geht die Bewegung nicht mehr bis in die Steckverbindung. Zusätzlich scheuern die Mäntel nicht mehr gegeneinander, und Sie können jede Leitung einzeln verfolgen, wenn später eine Ebene nachgemessen wird.Montage ohne WerkzeugDer Clip wird seitlich auf den Mast gedrückt und rastet dort ein — dafür muss weder etwas gebohrt noch die Anlage zerlegt werden. Die Leitungen legen Sie anschließend einzeln in die Aufnahmen. Bei langen Mastrohren setzen Sie mehrere Clips im Abstand von etwa einem halben Meter, dann liegt das Bündel über die ganze Länge ruhig.Zusammenspiel mit der MastkappeDer Clip führt die Kabel außen am Mast entlang bis zu der Stelle, an der sie ins Rohr eintreten. Läuft die Verkabelung durch das Mastinnere, übernimmt oben die Mastkappe die Durchführung, und der Clip ordnet den Abschnitt vom LNB bis dorthin. Beides zusammen ergibt eine Verkabelung, die auch nach Jahren noch nachvollziehbar ist.Mastkappen, Maste, Dachsparrenhalter und Gummi-Manschetten finden Sie in Zubehör.
3,99 €*

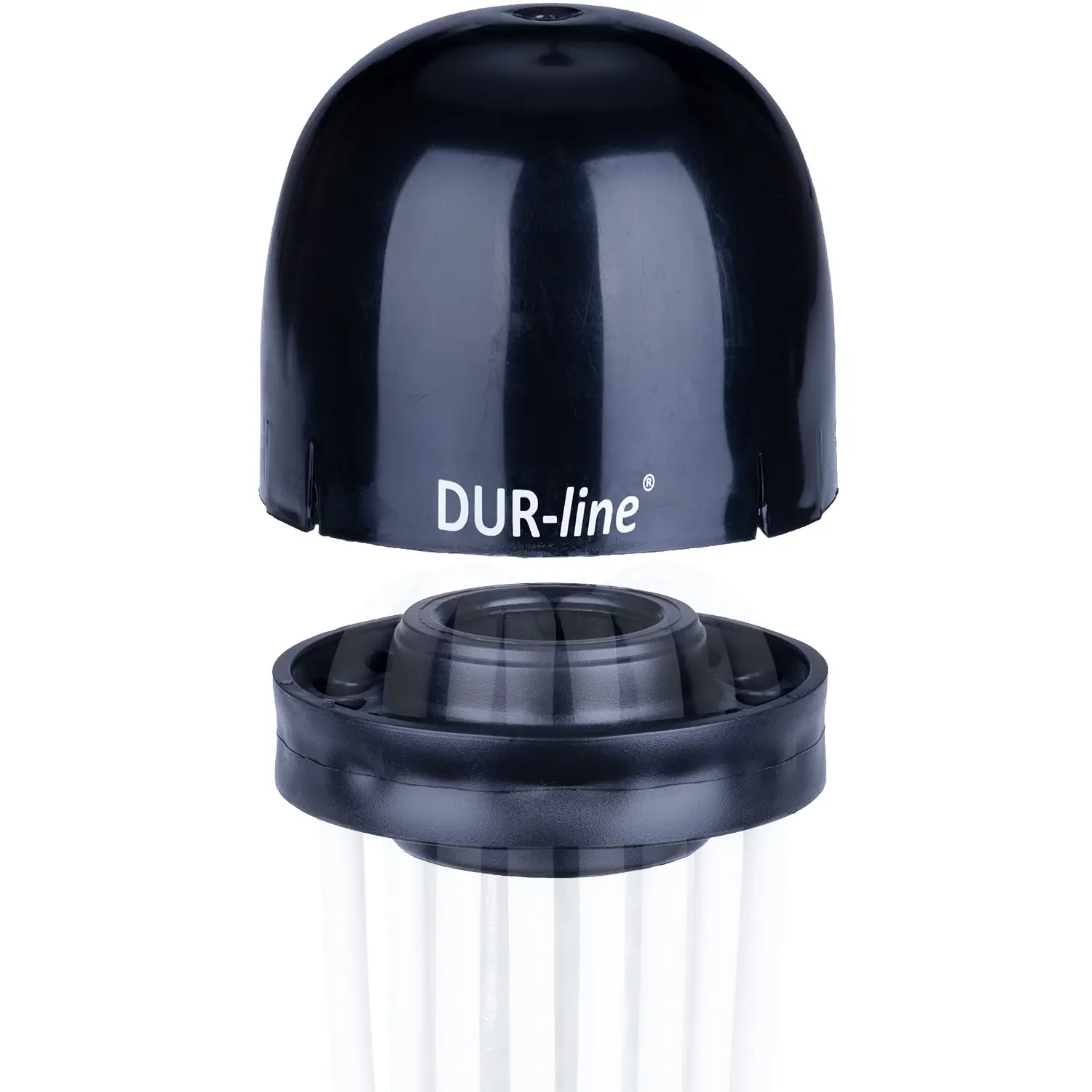

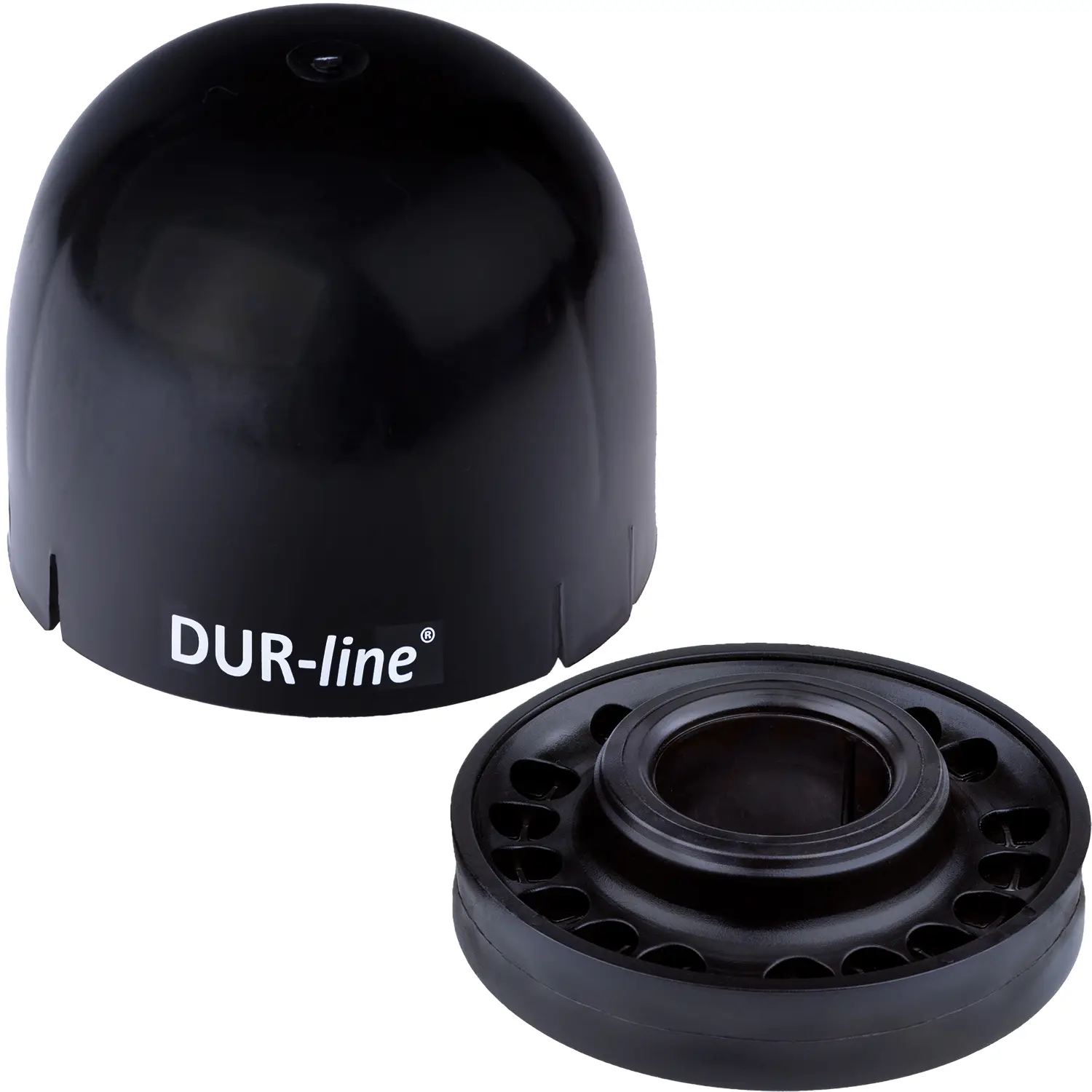

DUR-line MaKa Rund - Mastkappe
Ein oben offener Antennenmast füllt sich mit Regen und Schnee, und die Kabel scheuern über die scharfe Rohrkante. Die DUR-line MaKa Rund verschließt den Mast und führt die Leitungen zugleich sauber ins Innere — bis zu 18 Koaxkabel, ohne Knick und ohne dass eine weitere Öffnung ins Dach gebohrt werden muss.Technische DatenTypMaKa Rund, Mastkappe mit KabeleinführungPassend fürMaste mit 48, 50 und 60 mm DurchmesserKabeldurchführungbis zu 18 KoaxialkabelMaße100 × 100 × 85 mm (L × B × H)MaterialUV- und witterungsbeständiger KunststoffFarbeschwarzFunktionschützt vor Regen, Wasser, Schnee und KorrosionWarum der Mast oben zu gehörtSteht der Mast offen, läuft Wasser innen hinunter und sammelt sich am Fuß. Bei einem Dachsparrenhalter endet der Mast über dem Ziegel, bei einem Plattenständer auf der Grundplatte — in beiden Fällen steht das Wasser dort, wo Verzinkung und Beschichtung am wenigsten davon haben. Die Kappe setzt dem ein Ende und hält gleichzeitig Laub und Nistmaterial draußen.Kabelführung ohne zweite DachöffnungDie Leitungen laufen durch die Kappe ins Mastinnere und von dort weiter nach unten. Das erspart eine zusätzliche Durchführung durch die Dachhaut und hält die Kabel vor UV-Strahlung und Wind geschützt. Achtzehn Wege reichen auch für eine Multifeed-Anlage mit mehreren Quattro-LNBs samt Reserveleitungen. Die Kabel werden dabei nicht gequetscht: Die Einführungen sind so gestaltet, dass der Mindestbiegeradius eingehalten werden kann.MontageDie Kappe wird von oben auf das Mastrohr gesetzt, nachdem die Kabel durchgeführt sind. Sie passt auf die gängigen Rohrdurchmesser von 48, 50 und 60 mm, also auf praktisch alle Sat-Maste und Dachsparrenhalter. Der Kunststoff ist UV-beständig eingestellt und behält seine Form auch nach Jahren in der Sonne.Maste, Dachsparrenhalter, Kabelclips und Gummi-Manschetten finden Sie in Zubehör.
9,90 €*
%

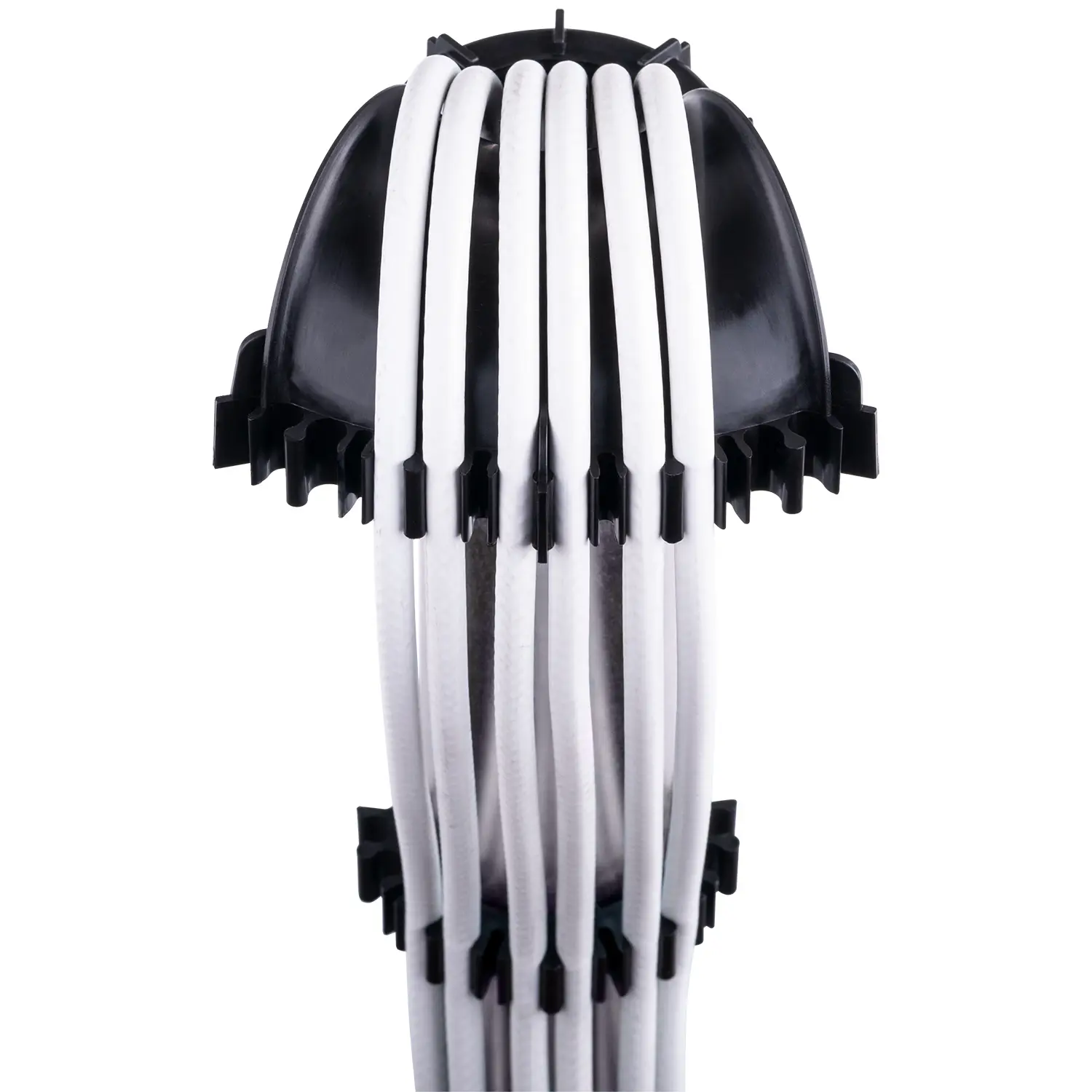

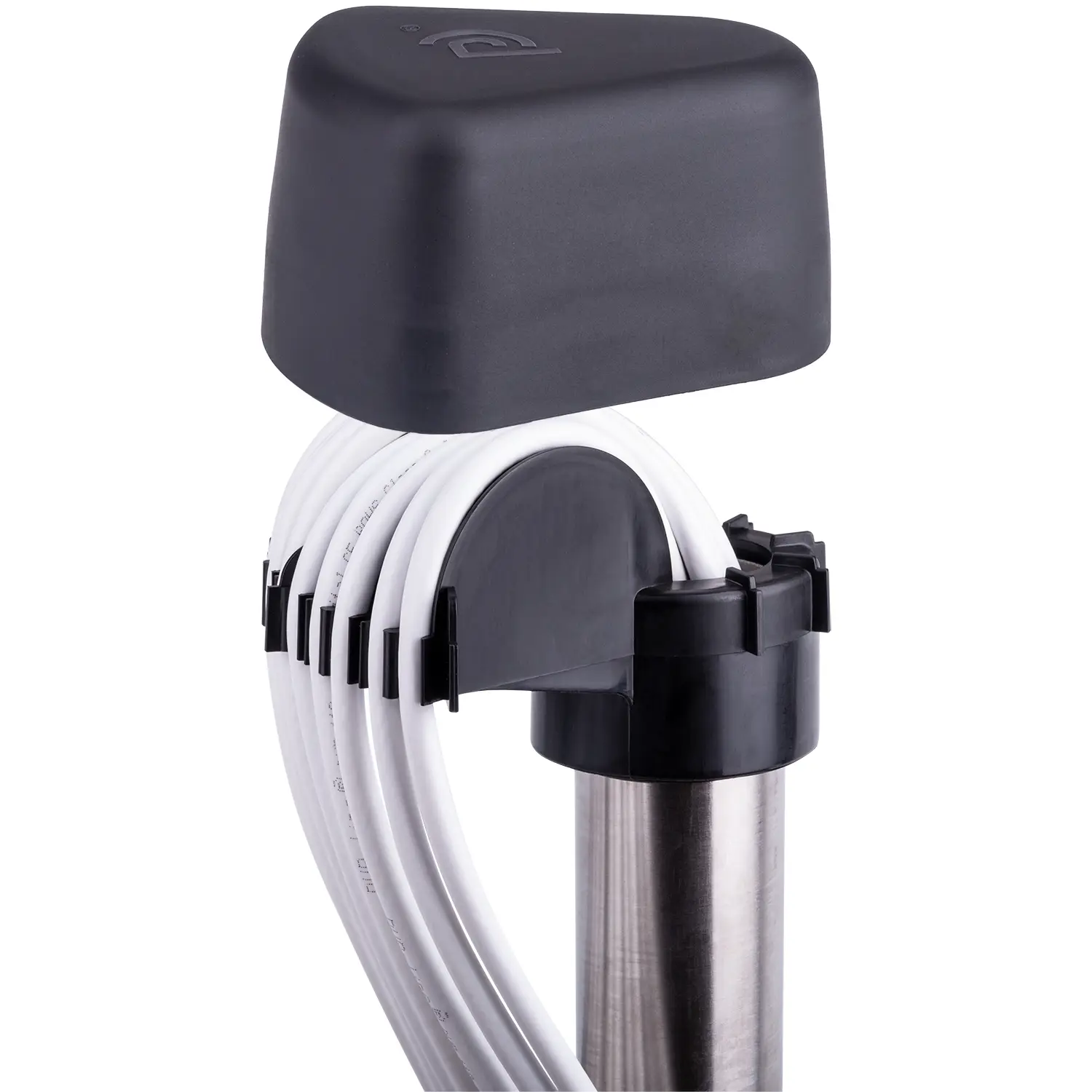

MaKa Groß - Mastkappe
Die DUR-line MaKa Groß verschließt den Antennenmast oben und führt die Leitungen ins Rohrinnere. Sie kommt zweiteilig aus Deckel und Sockel, was die Montage erleichtert: Der Sockel wird gesetzt, die bis zu 10 Koaxkabel werden eingelegt, danach kommt der Deckel darauf.Technische DatenTypMaKa Groß, Mastkappe mit KabeleinführungPassend fürMaste mit 48, 50 und 60 mm DurchmesserKabeldurchführungbis zu 10 KoaxialkabelMaße136 × 116 × 75 mm (L × B × H)LieferumfangMastkappendeckel und MastkappensockelMaterialUV- und witterungsbeständiger KunststoffFarbeschwarzFunktionschützt vor Regen, Wasser und SchneeZweiteilig montiert es sich leichterBei einer einteiligen Kappe müssen alle Kabel vor dem Aufsetzen durch die Öffnungen gefädelt werden — auf der Leiter, mit einer Hand am Mast. Deckel und Sockel getrennt lösen dieses Problem: Der Sockel sitzt bereits, die Leitungen werden nacheinander eingelegt, und erst zum Schluss kommt der Deckel darüber. Das macht auch spätere Änderungen einfacher, wenn eine Leitung nachgezogen werden soll.Warum der Mast oben zu gehörtEin offenes Mastrohr sammelt Regen und Schnee; das Wasser läuft innen hinunter und steht am Mastfuß. Zusätzlich scheuern die Leitungen ohne Kappe über die Rohrkante — über Jahre reicht das, um den Außenmantel zu öffnen. Die Kappe nimmt beides aus dem Weg und hält nebenbei Laub und Nistmaterial draußen.MontageDie Kappe passt auf Maste mit 48, 50 und 60 mm Durchmesser und damit auf die gängigen Sat-Maste und Dachsparrenhalter. Die Kabel laufen durch die Kappe ins Mastinnere und von dort nach unten, was eine zusätzliche Durchführung durch die Dachhaut erspart.Maste, Dachsparrenhalter, Kabelclips und Gummi-Manschetten finden Sie in Zubehör.
12,90 €* 14,90 €* (13.42% gespart)

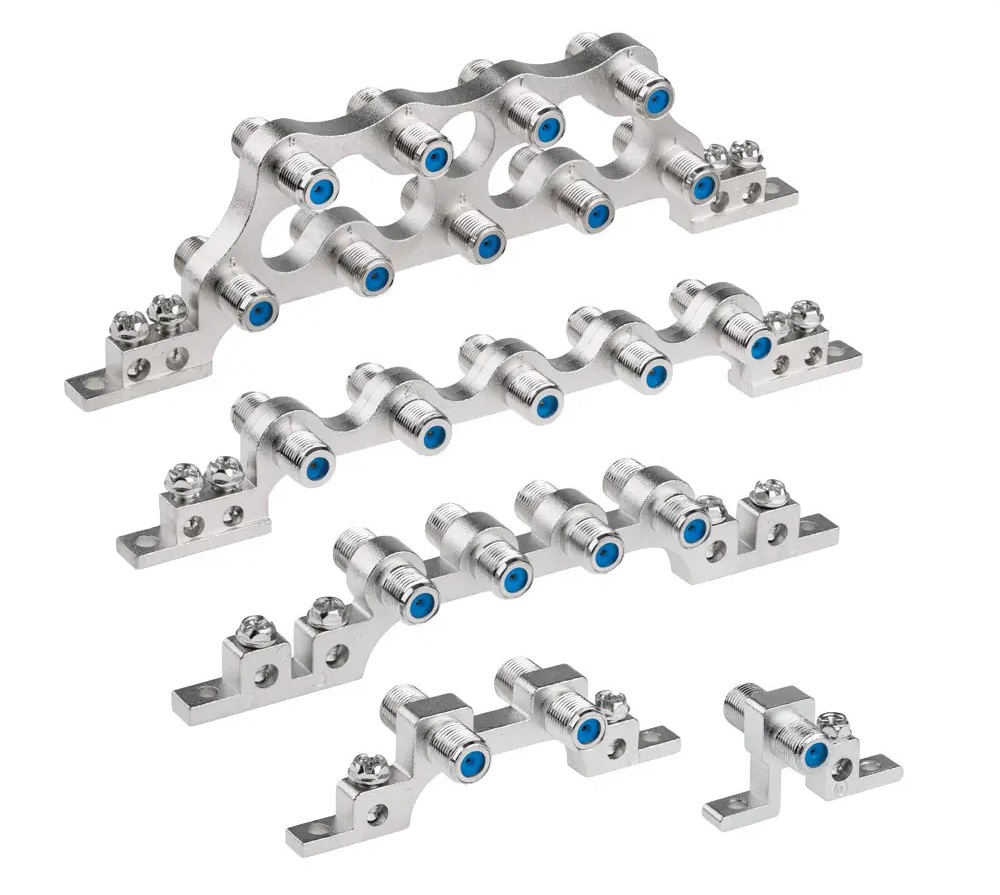

DUR-line DEB 1 Guss - Erdungsblock 5,99 €*
Anschluss: 1-fach
Der DUR-line DEB 1 erdet eine Antennenleitung — die richtige Größe für eine einzelne Sat-Schüssel mit Single-LNB, eine DVB-T-Antenne oder die Erweiterung einer bestehenden Erdung um eine weitere Leitung. Der Block besteht aus massivem Druckguss und nimmt Erdungsleiter bis 10 mm² auf.Technische DatenTypDEB 1 Guss, 1-fach ErdungsblockLeitungen1F-Buchsen2 × 1, Leitung wird durchgeschleiftErdungsanschluss1 Klemme für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenWarum die Leitung geerdet wirdDer Kabelschirm einer Antennenleitung führt von draußen ins Haus. Ohne Potentialausgleich liegt zwischen diesem Schirm und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt den Schirm an einem definierten Punkt auf die Potentialausgleichsschiene und nimmt dieser Differenz die Grundlage. Er gehört damit zu jeder Antennenanlage im Freien — die Ausführung selbst folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird dort verschraubt, wo die Leitung ins Gebäude eintritt; zwei Holzschrauben liegen bei. Das Kabel vom Mast kommt auf die eine F-Buchse, die Weiterführung zum Receiver oder Multischalter auf die gegenüberliegende. Der Erdungsleiter läuft von der Klemme auf möglichst kurzem und geradem Weg zur Potentialausgleichsschiene.Wenn später mehr Leitungen dazukommenWächst die Anlage, etwa beim Wechsel von einem Single- auf ein Quad-LNB, nehmen Sie den nächstgrößeren Block aus der Serie. Der DEB 1 bleibt dabei brauchbar: Über den Erdungsanschluss lässt er sich an einen weiteren Block anreihen, statt ihn zu ersetzen.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*
DUR-line DEB 2 Guss - Erdungsblock 6,99 €*
Anschluss: 2-fach
Der DUR-line DEB 2 erdet zwei Antennenleitungen — die Größe für ein Twin-LNB, für Sat und Terrestrik nebeneinander oder für zwei getrennte Zuleitungen aus dem Dachraum. Massiver Druckguss, zwei Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 2 Guss, 2-fach ErdungsblockLeitungen2F-Buchsen2 × 2, Leitungen werden durchgeschleiftErdungsanschlüsse2 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenZwei Leitungen an einem PunktBeide Leitungen laufen durch denselben Block und liegen damit auf demselben Potential — genau das ist der Zweck des Potentialausgleichs. Zwei getrennte Erdungspunkte an verschiedenen Stellen des Hauses wären der schlechtere Aufbau; ein gemeinsamer Punkt mit kurzem Weg zur Potentialausgleichsschiene ist der bessere.Warum die Leitung geerdet wirdDer Kabelschirm führt von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihm und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt die Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Die Kabel vom Mast kommen auf die eine Seite, die Weiterführung ins Haus auf die gegenüberliegende. Der große Abstand zwischen den Buchsen lässt genug Platz, um die F-Stecker mit dem Schlüssel anzuziehen.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*
DUR-line DEB 4 Guss - Erdungsblock 7,99 €*
Anschluss: 4-fach
Der DUR-line DEB 4 erdet vier Antennenleitungen und ist damit der passende Block zum Quad-LNB oder zu einer Quattro-Zuleitung an den Multischalter. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 4 Guss, 4-fach ErdungsblockLeitungen4F-Buchsen2 × 4, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenDer Block zum Quad-LNBEin Quad-LNB bringt vier Leitungen ins Haus, ein Quattro-LNB ebenfalls. Beide passen genau auf diesen Block: vier Kabel kommen an, vier gehen weiter zu den Receivern oder in den Multischalter. Alle vier Schirme liegen danach auf demselben Potential.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Der große Abstand zwischen den Buchsen lässt genug Platz, um die F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*
DUR-line DEB 5 Guss - Erdungsblock 8,49 €*
Anschluss: 5-fach
Der DUR-line DEB 5 erdet fünf Antennenleitungen — die Größe, wenn zu den vier Leitungen eines Quattro-LNB noch die terrestrische Antenne dazukommt, oder wenn eine Reserveleitung von vornherein mitgeplant wird. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 5 Guss, 5-fach ErdungsblockLeitungen5F-Buchsen2 × 5, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenVier Sat-Ebenen plus TerrestrikDie typische Anlage mit Quattro-LNB und einer DVB-T- oder UKW-Antenne kommt auf genau fünf Leitungen. Der DEB 5 nimmt alle gemeinsam auf, sodass Sat- und Antennenleitungen an einem einzigen Punkt auf dem Potentialausgleich liegen. Wird später erweitert, reihen Sie über die freien Erdungsanschlüsse einen weiteren Block an.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Der große Abstand zwischen den Buchsen lässt Platz für den Schlüssel, auch wenn alle fünf Wege belegt sind.Passende F-Stecker, Erdungsleiter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*
DUR-line DEB 9 Guss - Erdungsblock 9,99 €*
Anschluss: 9-fach
Der DUR-line DEB 9 erdet neun Antennenleitungen — genau die Zahl, die eine Multischalteranlage mit zwei Satellitenpositionen und terrestrischem Eingang ins Haus bringt. Massiver Druckguss, vier Klemmen für Erdungsleiter bis 10 mm².Technische DatenTypDEB 9 Guss, 9-fach ErdungsblockLeitungen9F-Buchsen2 × 9, Leitungen werden durchgeschleiftErdungsanschlüsse4 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+LieferumfangErdungsblock und 2 HolzschraubenDer Block für zwei SatellitenpositionenZwei Quattro-LNBs an einer Multifeed-Halterung liefern acht Leitungen, dazu kommt der terrestrische Eingang des Multischalters — macht neun. Der DEB 9 nimmt sie in einem Zug auf, statt drei kleinere Blöcke nebeneinanderzusetzen. Das spart Montagezeit und hält den Erdungsweg kurz, weil nur ein Leiter zur Potentialausgleichsschiene geführt wird.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Der Erdungsblock legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.MontageDer Block wird am Leitungseintritt ins Gebäude verschraubt; zwei Holzschrauben liegen bei. Beschriften Sie die Leitungen vor dem Anschließen — bei neun Wegen spart das später die Sucherei, wenn eine Ebene nachgemessen werden soll. Der große Buchsenabstand lässt genug Platz für den Schlüssel.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*
DUR-line DEB 13 Guss - Erdungsblock Set
Anschluss: 13-fach
Das DUR-line DEB 13 Set erdet 13 Antennenleitungen und besteht aus einem DEB 9 und einem DEB 4 aus massivem Druckguss. Die beiden Blöcke werden über die Erdungsanschlüsse aneinandergereiht und arbeiten dann wie ein einziger großer Block mit einem gemeinsamen Weg zur Potentialausgleichsschiene.Technische DatenTypDEB 13 Guss, Erdungsblock-SetLeitungen13Lieferumfang1 × DEB 9 und 1 × DEB 4, je mit 2 HolzschraubenF-Buchsen2 × 9 und 2 × 4, Leitungen werden durchgeschleiftErdungsanschlüsse8 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+Wofür 13 Leitungen stehenDreizehn Wege ergeben sich in größeren Anlagen fast von selbst: zwei Satellitenpositionen mit je vier Ebenen, dazu Terrestrik und die Zuleitungen weiterer Stränge. Statt einzelne Blöcke zusammenzukaufen, bekommen Sie hier die passende Kombination in einem Zug — und zahlen nicht für Wege, die frei bleiben.So werden die Blöcke verbundenBeide Blöcke werden nebeneinander an der Wand verschraubt und über einen kurzen Leiter an ihren Erdungsklemmen miteinander verbunden. Von dort geht ein gemeinsamer Erdungsleiter auf die Potentialausgleichsschiene. Wichtig ist der kurze, gerade Weg — jede zusätzliche Schleife im Leiter arbeitet gegen den Zweck.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Das Set legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.
5,48 €*
DUR-line DEB 18 Guss - Erdungsblock Set 7,38 €*
Anschluss: 18-fach
Das DUR-line DEB 18 Set erdet 18 Antennenleitungen und besteht aus zwei DEB 9 aus massivem Druckguss. Damit ist es die größte Lösung der Serie — gedacht für Multischalteranlagen mit mehreren Satellitenpositionen und für Steigleitungen im Mehrfamilienhaus.Technische DatenTypDEB 18 Guss, Erdungsblock-SetLeitungen18Lieferumfang2 × DEB 9, je mit 2 HolzschraubenF-Buchsen2 × 9 je Block, Leitungen werden durchgeschleiftErdungsanschlüsse8 Klemmen für Leiter bis 10 mm²Materialmassiver DruckgussSchirmungsmaßüber 90 dBSignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+Wofür 18 Leitungen stehenAchtzehn Wege decken vier Satellitenpositionen mit je vier Ebenen ab oder zwei Positionen samt Terrestrik und mehreren Steigleitungen. In dieser Größenordnung ist ein durchdachter Erdungspunkt kein Detail mehr, sondern der Punkt, an dem die ganze Anlage zusammenläuft.So werden die Blöcke verbundenBeide Blöcke werden nebeneinander an der Wand verschraubt und über einen kurzen Leiter an ihren Erdungsklemmen miteinander verbunden. Von dort führt ein gemeinsamer Erdungsleiter auf die Potentialausgleichsschiene — kurz und gerade, ohne zusätzliche Schleifen.Warum die Leitungen geerdet werdenDie Kabelschirme führen von draußen ins Haus. Ohne Potentialausgleich liegt zwischen ihnen und der Hauselektrik eine Spannungsdifferenz an, die bei einem Gewitter in der Nähe deutlich ansteigen kann. Das Set legt alle Schirme an einem definierten Punkt auf die Potentialausgleichsschiene. Die Ausführung folgt den geltenden Vorschriften und gehört in fachkundige Hände.Passende F-Stecker, Erdungsleiter, Multischalter und Verteiler finden Sie in Zubehör.
Varianten ab 5,48 €*

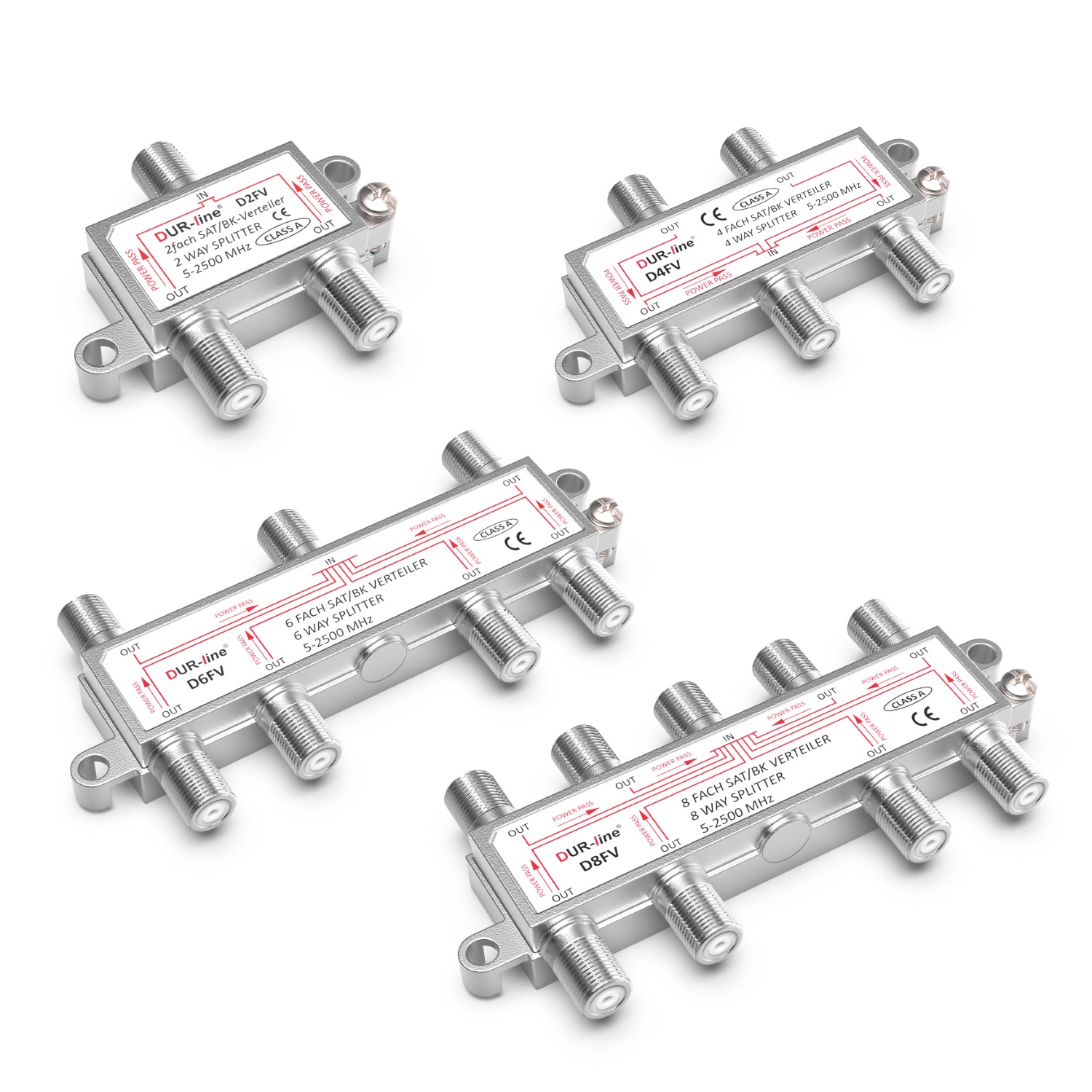

DUR-line D2FV - SAT/BK-Verteiler 8,99 €*
Verteiler: 2-fach
Mit dem DUR-line D2FV holen Sie aus einer vorhandenen Antennenleitung zwei Anschlüsse — Fernseher und Radio nebeneinander oder Wohnzimmer und Küche am selben Kabel, ohne eine zweite Leitung durch die Wand zu ziehen. Mit 4,5 dB Verteildämpfung kostet das den geringsten Pegel der ganzen Serie.Technische DatenTypD2FV, 2-fach SAT/BK-VerteilerAusgänge2Verteildämpfung4,5 dBFrequenzbereich5–2500 MHzRückkanaltauglich, 5–65 MHzDC-DurchlassPower Pass an allen Anschlüssen, über DC-Dioden entkoppeltSchirmungsmaßüber 100 dBImpedanz75 OhmAnschlüsseF-BuchsenGehäuseZink-Druckguss, komplett verlötetErdungSchraubklemme für Leiter bis 4 mm²MontageBefestigungslaschen zum AnschraubenWarum der kleine Verteiler oft der bessere istWer auf Vorrat einen Vierfach- oder Achtfach-Verteiler setzt und nur zwei Wege nutzt, verschenkt Pegel: Die Dämpfung fällt an, ob die Ausgänge belegt sind oder nicht. Der D2FV nimmt der Leitung mit 4,5 dB rund zwei Drittel weniger weg als ein Achtfach-Verteiler. Das macht sich vor allem am Ende langer Kabelwege bemerkbar, wo ohnehin jedes Dezibel zählt.Pegel richtig planenAm Receiver sollten rund 55 bis 65 dB ankommen. Rechnen Sie vom Pegel der Signalquelle die 4,5 dB des Verteilers ab und dazu je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band. Bleibt zu wenig übrig, setzen Sie einen Inlineverstärker dicht hinter LNB oder Multischalter — nicht kurz vor der Dose, dort verstärkt er das Rauschen gleich mit.Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommtIm Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt immer dasselbe Signal an: Dort teilt der D2FV es auf beide Geräte auf, und jedes bekommt das volle Programm. Dasselbe gilt in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang dagegen eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung vom Quad, Octo oder Multischalter.Montage und ErdungDer Verteiler wird über zwei Laschen fest verschraubt, damit die F-Verbindungen nicht am Kabel hängen. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm². Verlegen Sie den Erdungsleiter auf kurzem Weg zur Potentialausgleichsschiene.Passende F-Stecker, Erdungsblöcke und Antennendosen finden Sie in Zubehör.
Varianten ab 7,99 €*
DUR-line D3FV - SAT/BK-Verteiler
Verteiler: 3-fach
Der DUR-line D3FV teilt eine Antennenleitung auf drei Anschlüsse auf — Wohnzimmer, Schlafzimmer und Küche an einem Kabel, oder Fernseher, Radio und ein Zweitgerät im selben Raum. Die Verteildämpfung liegt bei 7,5 dB, der Frequenzbereich von 5 bis 2500 MHz deckt Kabel, Terrestrik und Sat gemeinsam ab.Technische DatenTypD3FV, 3-fach SAT/BK-VerteilerAusgänge3Verteildämpfung7,5 dBFrequenzbereich5–2500 MHzRückkanaltauglich, 5–65 MHzDC-DurchlassPower Pass an allen Anschlüssen, über DC-Dioden entkoppeltSchirmungsmaßüber 100 dBImpedanz75 OhmAnschlüsseF-BuchsenGehäuseZink-Druckguss, komplett verlötetErdungSchraubklemme für Leiter bis 4 mm²MontageBefestigungslaschen zum AnschraubenDrei Wege statt vierFür drei Anschlüsse ist der Dreifach-Verteiler die sauberere Lösung als ein Vierfach-Verteiler mit einem freien Ausgang: Er nimmt der Leitung 1,6 dB weniger weg und lässt keinen offenen Anschluss zurück, der abgeschlossen werden müsste. Bleibt an einem Vierfach-Verteiler ein Ausgang unbelegt, gehört dort ein 75-Ohm-Abschlusswiderstand hinein, damit die Leitung sauber abgeschlossen ist.Pegel richtig planenAm Receiver sollten rund 55 bis 65 dB ankommen. Ziehen Sie vom Pegel der Signalquelle die 7,5 dB des Verteilers ab und rechnen Sie je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band dazu. Wird es knapp, setzen Sie einen Inlineverstärker dicht hinter LNB oder Multischalter — dort, wo das Signal noch sauber ist.Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommtIm Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt immer dasselbe Signal auf der Leitung, und alle drei Geräte bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung, etwa vom Quad-LNB oder vom Multischalter.Montage und ErdungZwei Laschen halten den Verteiler fest an der Wand oder im Technikschrank, damit das Gewicht der Kabel nicht an den F-Verbindungen zieht. Der Potentialausgleich läuft über die Schraubklemme am Gehäuse, die Leiter bis 4 mm² aufnimmt.Passende F-Stecker, Erdungsblöcke und Antennendosen finden Sie in Zubehör.
7,99 €*
DUR-line D4FV - SAT/BK-Verteiler 8,99 €*
Verteiler: 4-fach
Der DUR-line D4FV bringt vier Anschlüsse an eine Antennenleitung — die übliche Größe, wenn ein Kabelanschluss eine ganze Wohnung versorgen soll. Bei 9,1 dB Verteildämpfung arbeitet er von 5 bis 2500 MHz und trägt Kabelfernsehen, DVB-T/T2, UKW und DAB+ ebenso wie das Sat-Band.Technische DatenTypD4FV, 4-fach SAT/BK-VerteilerAusgänge4Verteildämpfung9,1 dBFrequenzbereich5–2500 MHzRückkanaltauglich, 5–65 MHzDC-DurchlassPower Pass an allen Anschlüssen, über DC-Dioden entkoppeltSchirmungsmaßüber 100 dBImpedanz75 OhmAnschlüsseF-BuchsenGehäuseZink-Druckguss, komplett verlötetErdungSchraubklemme für Leiter bis 4 mm²MontageBefestigungslaschen zum AnschraubenDie gängige Größe für eine WohnungVier Wege reichen in den meisten Wohnungen für Wohnzimmer, Schlafzimmer, Küche und einen Reserveanschluss. Bleibt ein Ausgang zunächst frei, gehört dort ein 75-Ohm-Abschlusswiderstand hinein — ein offener Ausgang wirft das Signal zurück in die Leitung und verschlechtert den Empfang an den anderen Anschlüssen.Pegel richtig planenAm Receiver sollten rund 55 bis 65 dB ankommen. Ziehen Sie vom Pegel der Signalquelle die 9,1 dB des Verteilers ab und rechnen Sie je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band dazu. Reicht das nicht, hilft ein Inlineverstärker dicht hinter LNB oder Multischalter, also dort, wo das Signal noch sauber ist.Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommtIm Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt dasselbe Signal auf der Leitung, und alle vier Anschlüsse bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung, etwa vom Quad-LNB oder aus dem Multischalter.Montage und ErdungZwei Laschen nehmen den Verteiler auf, damit er fest sitzt und die Kabel nicht an den F-Verbindungen ziehen. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm².Passende F-Stecker, Abschlusswiderstände, Erdungsblöcke und Antennendosen finden Sie in Zubehör.
Varianten ab 7,99 €*
DUR-line DSA 62600 - Sat-Antennendose 3-Loch
Dosentyp: 3-Loch Enddose
Die DUR-line DSA 62600 ist die Standarddose für Satellitenanlagen: drei Anschlüsse für Sat, TV und Radio an einer Stelle, mit nur 2 bis 2,5 dB Dämpfung im Sat-Band. Sie sitzt am Ende einer Stichleitung — also direkt am eigenen Ausgang eines Multischalters oder LNBs — und ist damit die Dose, die in den allermeisten Wohnungen verbaut wird.Technische DatenTypDSA 62600, 3-Loch Sat-Enddose (Stichleitungsdose)AnschlüsseSat, TV, RadioAnschlussdämpfung Sat2–2,5 dB (950–2400 MHz)Anschlussdämpfung terrestrisch1 dB (5–68 MHz), 1,5 dB (UKW 87,5–108 MHz), 2 dB (174–862 MHz)RückflussdämpfungSat größer 5 dB, terrestrisch größer 9 dBSat-Ausgangmaximal 500 mASchirmungsklasseASteuersignaleDiSEqC-tauglich, Unicable-geeignetSignaleDVB-S/S2, DVB-C, DVB-T/T2, UKW und DAB+, digital und analogGehäuseVollmetall-Druckguss, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und Unterputz sowie HohlwandLieferumfangDose, Aufputzrahmen, Rahmen und DeckelWarum die geringe Dämpfung zähltMit 2 bis 2,5 dB nimmt diese Dose der Leitung so wenig weg wie kaum eine andere ihrer Klasse. Am Receiver sollen rund 55 bis 65 dB ankommen — jedes Dezibel, das die Dose nicht verbraucht, steht dieser Rechnung zur Verfügung. Das macht sich besonders am Ende langer Leitungswege bemerkbar, etwa im obersten Stockwerk eines Hauses.Passt in jedes SchalterprogrammDie Abmessungen sind genormt, sodass die Dose mit den 3-Loch-Abdeckungen der gängigen deutschen Schalterprogramme kombiniert werden kann. Sie behalten also die Optik Ihrer übrigen Steckdosen und Schalter bei, statt eine abweichende Blende in der Wand zu haben. Montiert wird auf oder unter Putz und ebenso in der Hohlwand; der beiliegende Aufputzrahmen macht den Einbau ohne Wanddurchbruch möglich.Auch für EinkabelanlagenDie Dose erfüllt die DiSEqC-Kriterien und ist für Unicable geeignet. In einer Einkabelanlage, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen, arbeitet sie damit ebenso wie in der klassischen Sternverkabelung mit Multischalter.Durchgangsdosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.
12,90 €*
DUR-line DSA 62700 - Sat-Antennendose 4-Loch
Dosentyp: 4-Loch Enddose
Ein Receiver mit Twin-Tuner nimmt auf und zeigt gleichzeitig ein anderes Programm — dafür braucht er zwei Sat-Leitungen an derselben Stelle. Die DUR-line DSA 62700 bringt genau das an die Wand: zwei F-Anschlüsse für Sat, dazu TV und Radio, alles in einer Dose mit vier Löchern.Technische DatenTypDSA 62700, 4-Loch Sat-EnddoseAnschlüsse2 × Sat (F-Buchse), TV, RadioAnschlussdämpfungtypisch 3 dBEntkopplung40 dBFrequenzbereich5–2250 MHzRückkanal5–65 MHzDC-Durchlassfür die Steuerung des LNB und KabelinternetSchirmungsklasseASignaleSat, Kabelfernsehen, DVB-T/T2, Radio, bis UHD und 8KEinkabeltechnikUnicable-tauglichMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWofür der zweite Sat-Anschluss gut istZwei Sat-Leitungen an einem Platz brauchen Sie in zwei Fällen: beim Twin-Tuner-Receiver, der zwei Transponder gleichzeitig empfängt, und bei zwei Geräten nebeneinander — etwa Receiver und Fernseher mit eigenem Sat-Tuner. Statt eine zweite Dose zu setzen oder mit einem Verteiler zu arbeiten, der in der klassischen Sat-Anlage ohnehin nicht weiterhilft, bekommen beide Geräte hier ihren eigenen Anschluss.40 dB Entkopplung zwischen den AnschlüssenDie beiden Sat-Ausgänge sind mit 40 dB voneinander entkoppelt. Das ist der Wert, der dafür sorgt, dass die Steuersignale des einen Tuners den anderen nicht erreichen — jeder Tuner schaltet seine Ebene unabhängig, ohne dass sich die Geräte gegenseitig ins Bild reden.Anschluss und MontageDie Dose arbeitet von 5 bis 2250 MHz und lässt den Rückkanal von 5 bis 65 MHz passieren, sodass auch Internet über den Kabelanschluss möglich bleibt. Der DC-Durchlass führt die Steuerspannung für das LNB weiter. Montiert wird auf oder unter Putz; Rahmen und Deckel liegen bei.Weitere Antennendosen, Verteiler und Installationsmaterial finden Sie in Zubehör.
12,99 €*
DUR-line DBK 62800 - BK-Stichleitungsdose
Dosentyp: Stichleitungsdose
Die DUR-line DBK 62800 ist die Enddose der Breitband-Kabelanlage: zwei Anschlüsse an der Wand für TV und Radio, dahinter eine Stichleitung. Sie kommt überall dort zum Einsatz, wo eine Leitung an genau einem Anschluss endet — und ebenso als Abschluss am Ende einer Reihe von Durchgangsdosen.Technische DatenTypDBK 62800, 2-Loch BK-Stichleitungsdose (Enddose)AnschlüsseTV und RadioBauformEnddose ohne DurchgangFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+GehäuseVollmetall-Chassis, Abdeckung weißAnschlusstechnikSchraub-KlemmtechnikMontageAuf- und UnterputzLieferumfangDose, Rahmen, DeckelWo die Enddose hingehörtEine Stichleitungsdose schließt die Leitung ab. Das ist entweder der einzelne Anschluss, der direkt vom Verteiler versorgt wird, oder der letzte Platz in einer Reihe. In beiden Fällen ist wichtig, dass die Leitung sauber endet: Eine offene oder falsch abgeschlossene Leitung wirft das Signal zurück und verschlechtert den Empfang an allen vorgelagerten Anschlüssen.Schraub-Klemmtechnik statt SpezialwerkzeugDas Koaxialkabel wird über eine Schraub-Klemmtechnik angeschlossen, die auch ohne Spezialwerkzeug sicher hält. Das ist besonders bei der Nachrüstung im Bestand angenehm, wenn nur ein Schraubendreher zur Hand ist. Die genormten Abmessungen passen in die 2-Loch-Abdeckungen der gängigen Schalterprogramme, sodass die Optik der übrigen Schalter erhalten bleibt.Was Klasse A in der Praxis bedeutetDie Schirmungsklasse beschreibt, wie gut die Dose die Verbindung gegen Einstrahlung von außen abschirmt. In einer Wohnung mit Mobilfunk, WLAN und DECT holt sich eine schlecht geschirmte Dose diese Signale in die Leitung und trägt sie ins ganze Netz. Das Vollmetall-Chassis schließt diesen Weg.Durchgangsdosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*

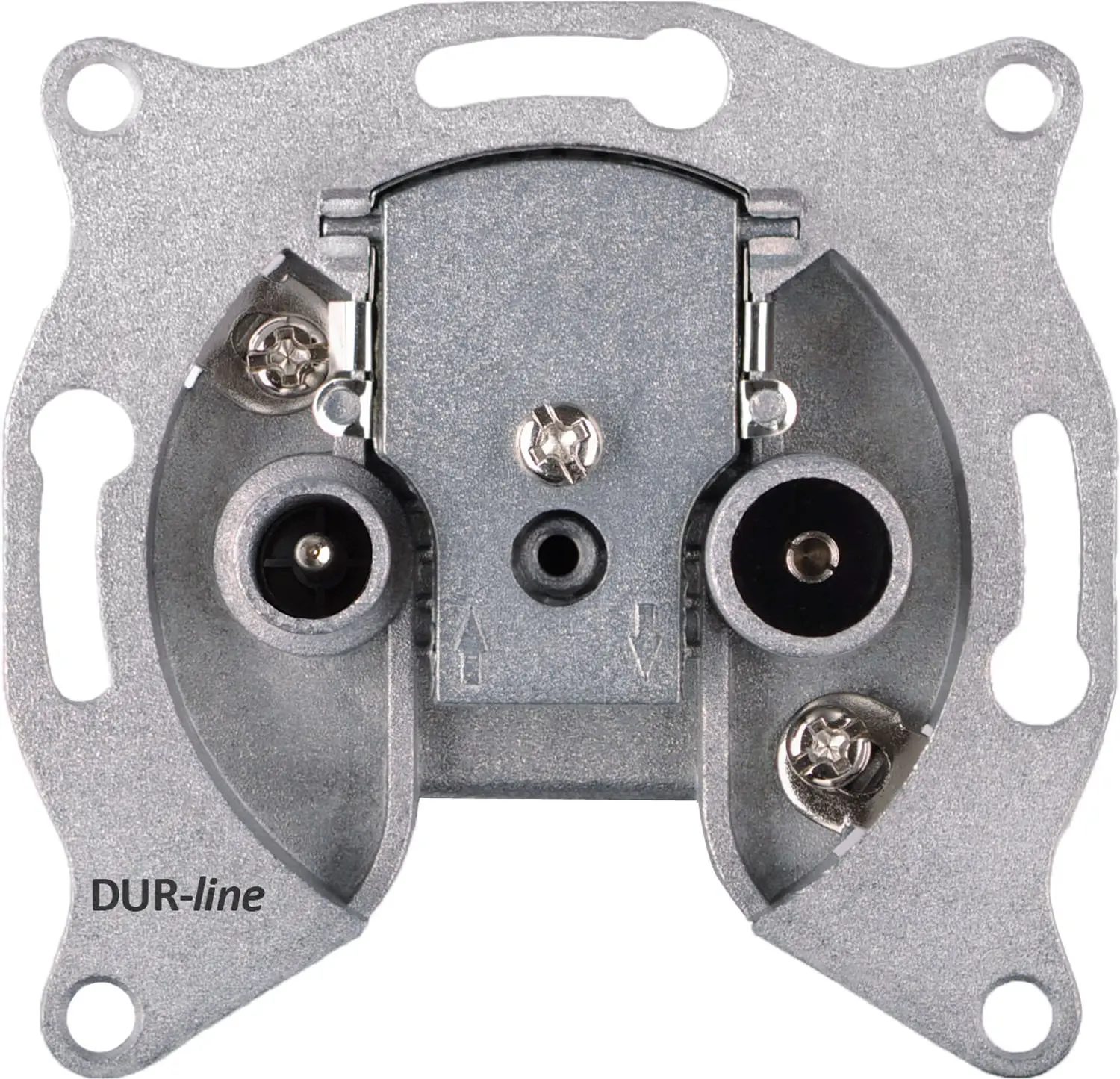

DUR-line DBK 08dB - BK-Durchgangsdose 2-Loch
Dosentyp: 8dB Durchgangsdose
Die DUR-line DBK 08dB ist die Durchgangsdose mit der geringsten Anschlussdämpfung der Serie: Sie zweigt mit maximal 8 dB vergleichsweise viel Pegel für ihren eigenen Anschluss ab und gehört damit ans hintere Ende einer Dosenreihe, wo ohnehin weniger ankommt.Technische DatenTypDBK 08dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 8 dBDurchgangsdämpfungmax. 3,5 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenWarum diese Dose nach hinten gehörtIn einer Reihe verliert das Signal an jeder Dose etwas. Die vorderen Anschlüsse haben deshalb Pegel im Überfluss, die hinteren kämpfen darum. Der Ausgleich läuft über die Anschlussdämpfung: Vorn stehen Dosen, die wenig für sich abzweigen, hinten solche, die mehr nehmen dürfen. Mit ihren 8 dB ist die 08dB genau dafür gemacht — sie holt sich am Ende der Reihe den Pegel, den sie braucht.Der Preis dafür steht in der zweiten ZahlMit 3,5 dB hat diese Dose die höchste Durchgangsdämpfung der Serie. Was sie an ihrem Anschluss mehr abzweigt, fehlt hinter ihr auf der Leitung. Deshalb sollte hinter der 08dB nur noch die abschließende Stichleitungsdose folgen. Eine typische Reihe sieht so aus: 14dB, dann 10dB, dann 08dB, zuletzt die Enddose 62800.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
DUR-line DBK 10dB - BK-Durchgangsdose 2-Loch
Dosentyp: 10dB Durchgangsdose
Die DUR-line DBK 10dB ist die Durchgangsdose für die mittlere Position in der Reihe. Mit 10 dB Anschlussdämpfung zweigt sie maßvoll ab und gibt mit nur 2 dB Durchgangsdämpfung fast alles an die folgenden Dosen weiter — die ausgewogenste Kombination der Serie.Technische DatenTypDBK 10dB, 2-Loch BK-DurchgangsdoseAnschlüsseTV und RadioAnschlussdämpfungmax. 10 dBDurchgangsdämpfungmax. 2 dBEntkopplung40 dBFrequenzbereich0,15–862 MHzSchirmungsklasseASignaleKabelfernsehen, DVB-T/T2, Radio über UKW und DAB+MontageAuf- und UnterputzLieferumfangDose, Rahmen, Deckel, BefestigungsschraubenDie ausgewogene WahlZwei Dezibel Durchgangsdämpfung sind wenig — die Dose nimmt der Leitung also kaum etwas weg und lässt den folgenden Anschlüssen fast den vollen Pegel. Gleichzeitig reichen ihre 10 dB Anschlussdämpfung, um am eigenen Ausgang ein ordentliches Signal bereitzustellen. Genau diese Balance macht sie zur Standarddose für die Plätze zwischen dem ersten und dem letzten Anschluss.Wie die Reihe aufgebaut wirdVorn stehen die Dosen mit hoher Anschlussdämpfung, hinten die mit niedriger — so kommt an jedem Platz ein ähnlicher Pegel an. Eine typische Reihe mit vier Anschlüssen: 14dB, dann 10dB, dann 08dB, zuletzt die Stichleitungsdose 62800 als Abschluss. Bei längeren Reihen können mehrere 10dB-Dosen hintereinanderliegen; rechnen Sie dabei je Dose 2 dB Durchgangsdämpfung mit.Entkopplung und Schirmung40 dB Entkopplung halten die Anschlüsse elektrisch auseinander, sodass ein Gerät nicht ins Signal des Nachbarn strahlt. Das Vollmetall-Chassis in Klasse A hält zusätzlich Mobilfunk, WLAN und DECT aus dem Kabelnetz. Rahmen, Deckel und Befestigungsschrauben liegen bei.Weitere Dosen der Serie, Verteiler und Installationsmaterial finden Sie in Zubehör.
8,49 €*
FAQ - DUR-line - Zubehör
Die Antwort hängt von Ihrem Standort, der Schüsselgröße und der Empfangssituation ab. Es gibt aber drei Komponenten, die in nahezu keiner professionellen SAT-Anlage fehlen sollten:
- Erdungsblock und Überspannungsschutz – zum Schutz vor Blitzschäden und Spannungsspitzen über das Antennenkabel. Bei Außenmontagen ist eine Erdung sogar vorgeschrieben (VDE 0855).
- Mastkappe – versiegelt den offenen Mast und verhindert, dass Regenwasser eindringt und das Tragwerk von innen korrodiert.
- Wetterfeste Kabeldurchführung (Gummi-Manschette) – wenn das Koaxialkabel durch eine Außenwand oder ein Dach geführt wird.
Hinzu kommen je nach Situation Dachschutzmatten für die Montage, Kabelclips zur sauberen Verlegung und SAT/BK-Verteiler, wenn das Signal auf mehrere Anschlussdosen aufgeteilt werden soll.
Ein Überspannungsschutz verhindert, dass durch Blitzeinschlag oder Spannungsspitzen induzierte Stromstöße über das Antennenkabel in Ihr Heimnetz gelangen. Selbst ein entfernter Blitzeinschlag kann eine ungeschützte SAT-Anlage zerstören – und im schlimmsten Fall auch alle daran angeschlossenen Receiver, TVs und Geräte im Hausnetz beschädigen.
Der DUR-line DLBS 3001 ist die kompakte Lösung für die Standardinstallation. Wer einen erhöhten Schutzbedarf hat – etwa in blitzgefährdeten Lagen oder bei größeren Anlagen – greift zum stärkeren DUR-line DLBS 505. Beide werden im geerdeten Bereich der Koaxialleitung montiert, idealerweise in direkter Nähe zum Erdungsblock.
Ein Erdungsblock leitet statische Ladungen und im Ernstfall auch Blitzströme von der Außenanlage in die Erde ab. Nach der Norm DIN EN 60728-11 (VDE 0855-1) müssen Außenantennen in Deutschland grundsätzlich geerdet werden – Ausnahmen gelten nur für Schüsseln, die weit unterhalb der Dachkante liegen. Auch wenn die VDE-Norm formal kein Gesetz ist, zählt sie zu den anerkannten Regeln der Technik. Im Schadensfall (z. B. Blitzeinschlag) ist eine normgerechte Erdung versicherungsrelevant.
Der DUR-line DEB Guss ist ein professioneller Erdungsblock aus Druckguss mit massiven F-Anschlüssen – erhältlich für 1, 2, 4, 5 oder 9 Kabel. Er bietet eine niederohmige Verbindung zum Potenzialausgleich Ihres Hauses und ist sowohl für Privatinstallationen als auch für größere Mehrfamilienanlagen geeignet.
Diese kleinen Teile entscheiden über die Langlebigkeit Ihrer Installation:
- Mastkappen (MaKa Rund und MaKa Groß) verschließen den oberen Abschluss des Mastrohrs. Ohne Mastkappe läuft Regenwasser ins Mastinnere und führt zu Rost – und zu unschönen Wasserrinnen an der Schüssel. Erhältlich für Standard- und großvolumige Maste.
- Gummi-Manschetten (GM Universal) dichten Kabeldurchführungen durch Außenwände oder Dächer wetterfest ab. Sie verhindern, dass Feuchtigkeit über den Kabelweg ins Gebäude eindringt.
- Mastclips / Kabelclips (Mastclip 10) führen das Koaxialkabel sauber am Mast entlang und vermeiden, dass es durch Wind oder Eigengewicht beschädigt wird.

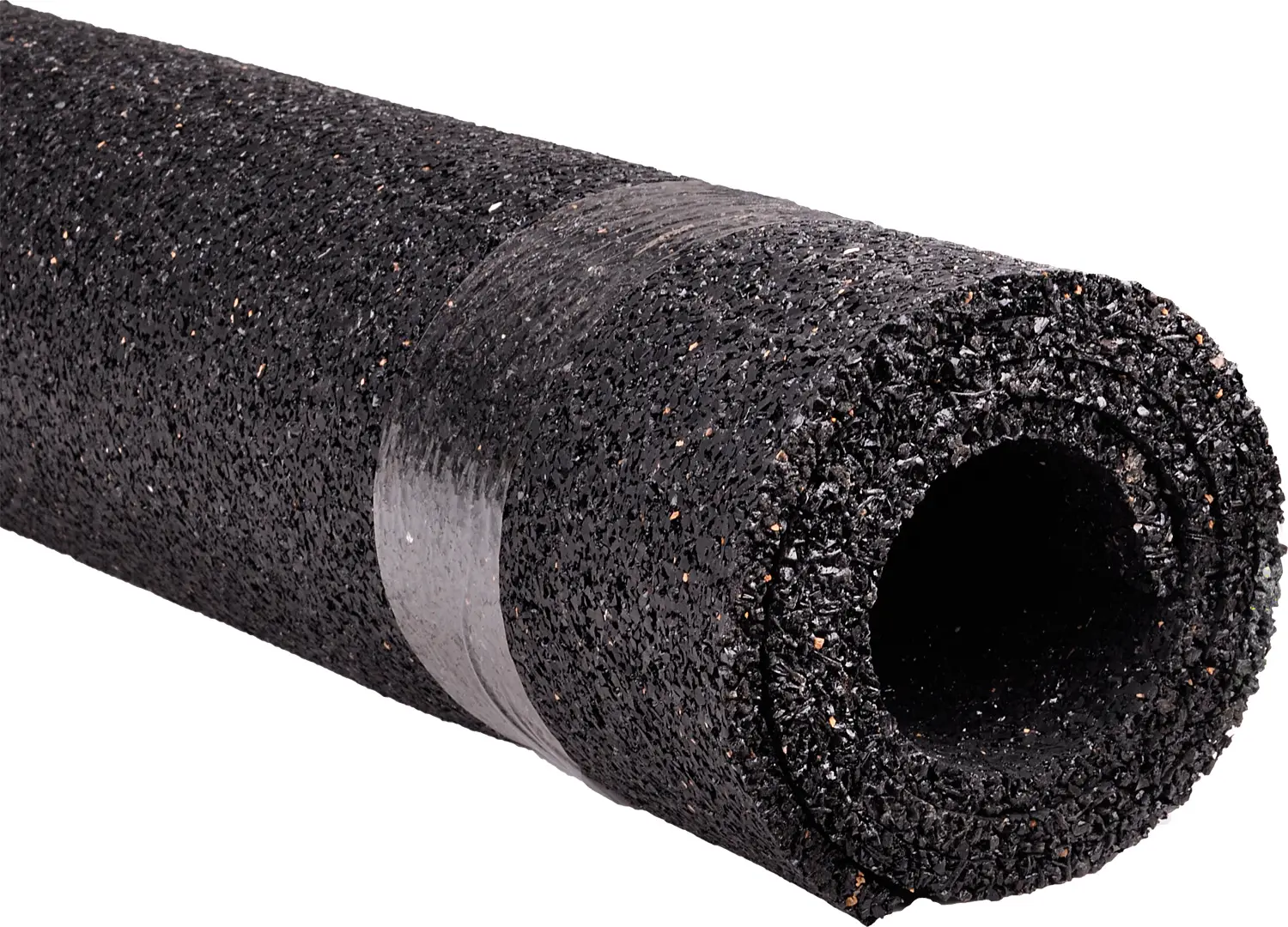

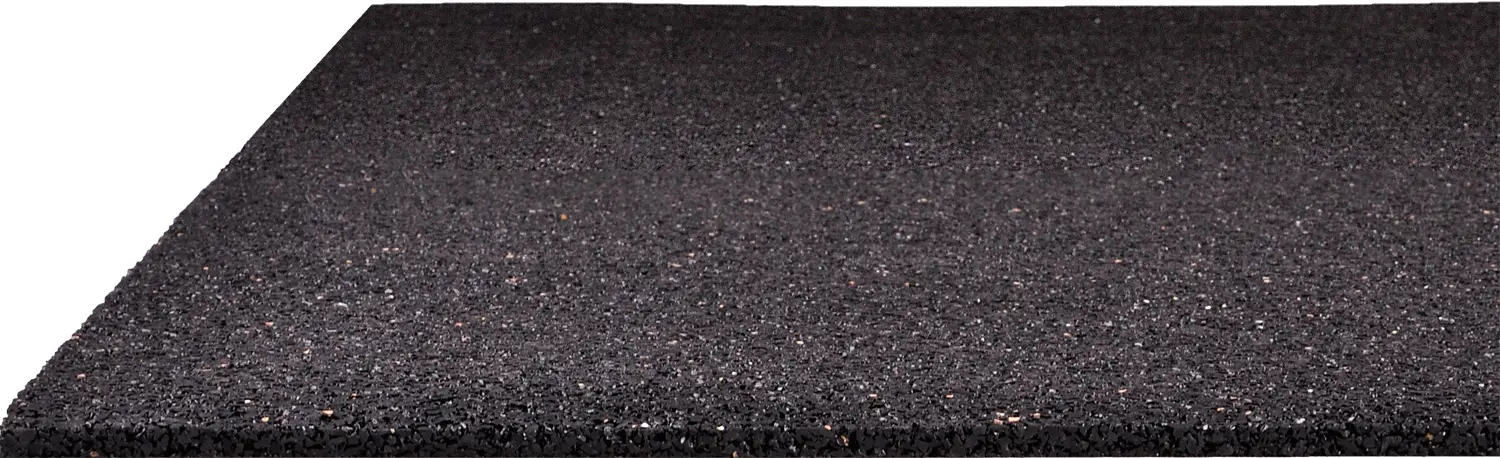

Eine Dachschutzmatte schützt Ihre Dachziegel beim Betreten – etwa wenn Sie zur SAT-Schüssel müssen, um sie auszurichten, zu warten oder ein Kabel neu zu verlegen. Ohne Schutzmatte können einzelne Ziegel unter Last brechen, und die Reparatur ist deutlich teurer als das Zubehör selbst.
Wir bieten Dachschutzmatten in drei Größen: DUR-line DM S (52,5 × 52,5 cm) für punktuelles Knien, DUR-line DM M (52,5 × 105 cm) für längere Reichweite und DUR-line DM XL (105 × 105 cm) für eine sichere Standfläche. Die Matten sind besonders bei Fachmonteuren beliebt und ein Muss für jeden, der regelmäßig auf Dächern arbeitet.
Ein SAT/BK-Verteiler teilt ein eingehendes Satellitensignal auf mehrere Anschlussdosen auf – etwa wenn Sie aus einem Strang zwei oder mehr Wohnungen oder Räume versorgen wollen. Anders als ein Multischalter dient er nicht zur Polarisations-Trennung, sondern zur einfachen Signalaufteilung im SCR-/Unicable-Betrieb oder bei der Kabel-TV-Verteilung.

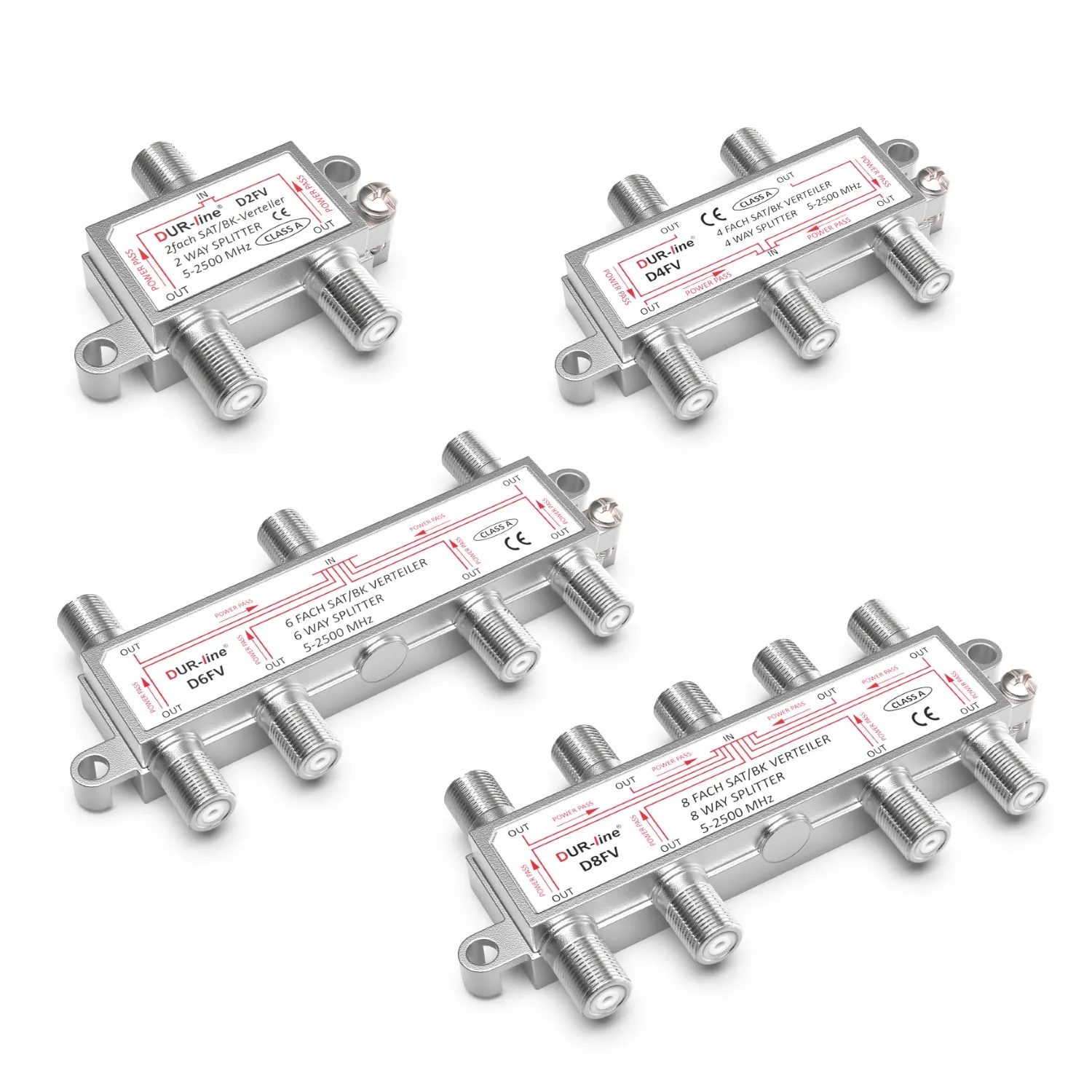

Der DUR-line DFV ist als 2-, 3-, 4-, 6- und 8-fach-Variante erhältlich. Er ist hochfrequenzdurchlässig (für SAT bis 2.150 MHz und Kabel-TV) und passt damit perfekt zu unseren Unicable LNBs, um das Einkabel-Signal auf mehrere Dosen zu verteilen.
Tipp: Wenn Sie eine komplette SAT-Anlage neu aufbauen, schauen Sie sich unsere Komplettsets an – Schüssel, LNB und Zubehör sind dort optimal aufeinander abgestimmt.
