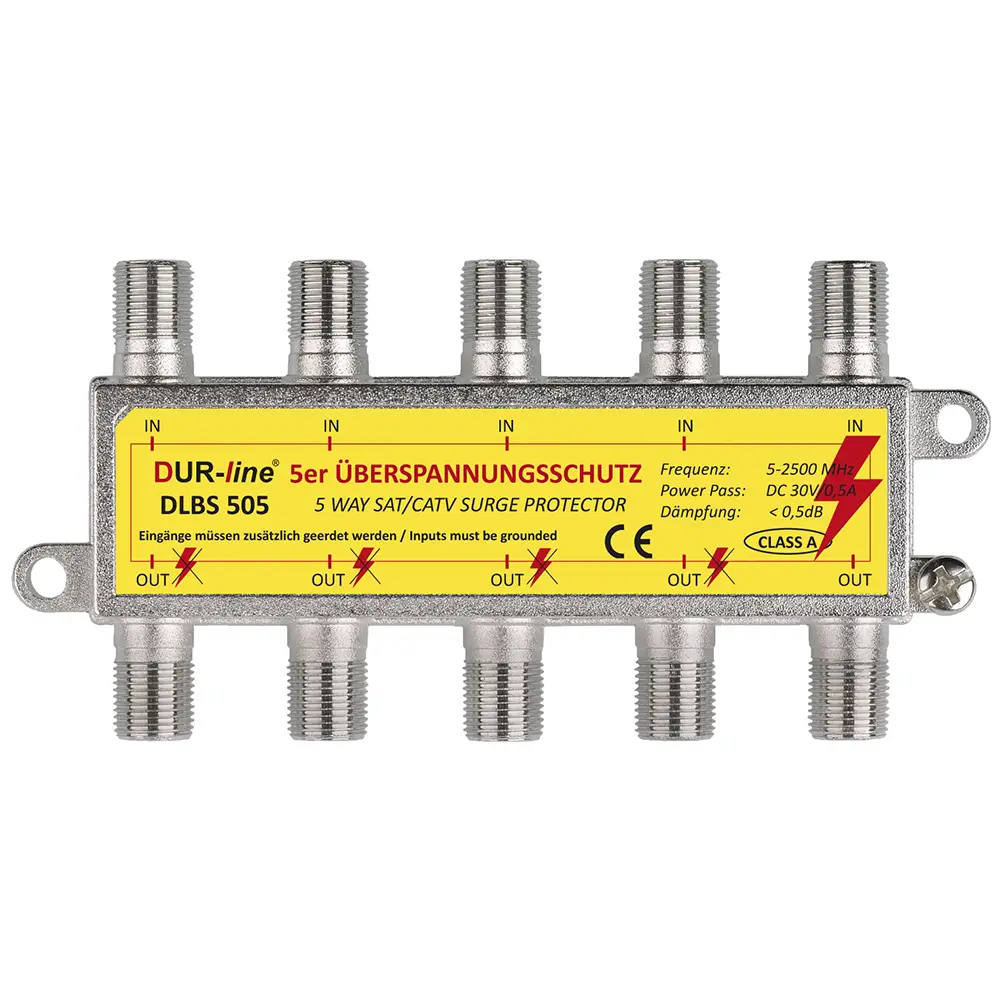

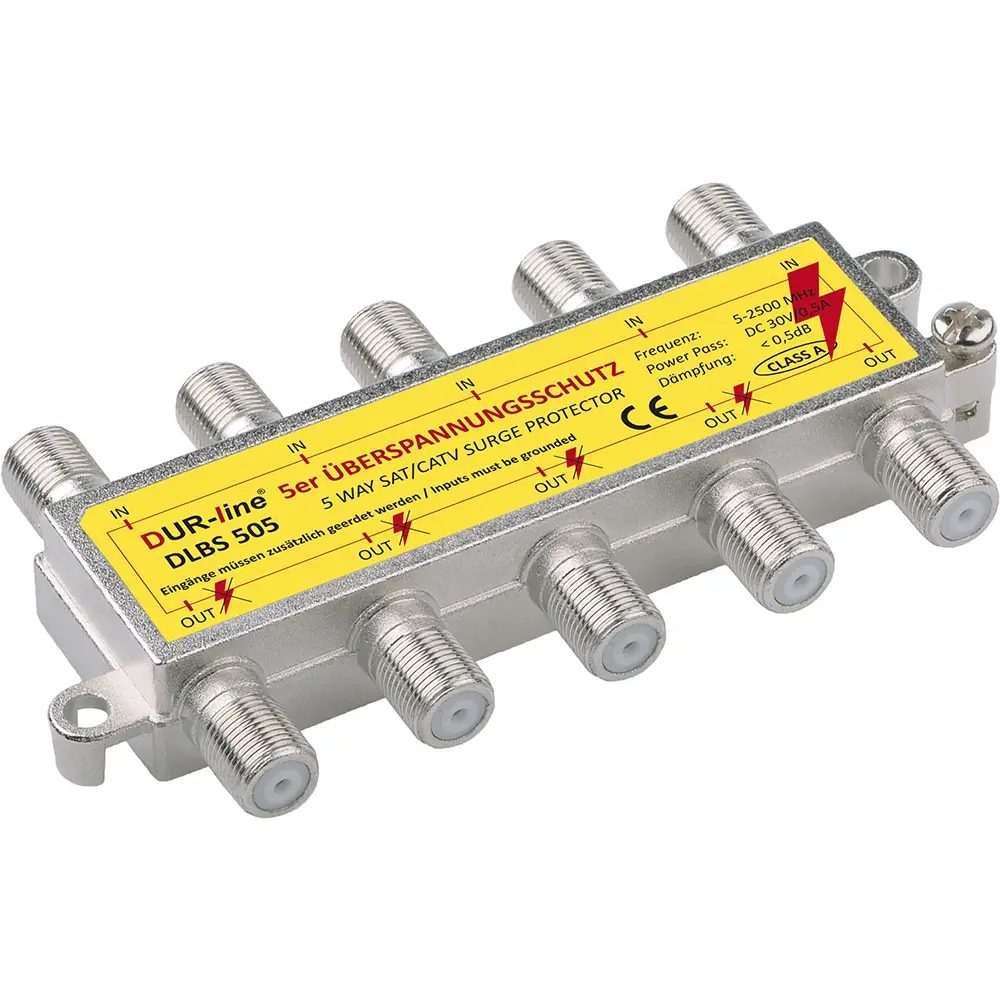

DUR-line DLBS 505 - Überspannungsschutz
DUR-line DLBS 505 - Überspannungsschutz
14,90 €*
- Fünf Leitungen auf einmal – vier Sat-Ebenen plus Terrestrik in einem Gehäuse statt fünf einzelner Schutzelemente
- Fängt bis zu 8000 Ampere ab – je Weg ein eigenes Schutzmodul, ansprechend ab rund 50 Volt
- Kostet nur 0,5 dB – gleichmäßig über 5 bis 2500 MHz, damit lässt sich der Pegel sauber nachrechnen
- Fernspeisung läuft weiter – DC-Durchlass mit 30 V und 0,5 A für LNB, Multischalter oder Verstärker
- Über 100 dB Schirmung – komplett verlötetes Metallgehäuse, dazu über 20 dB Rückflussdämpfung
- Ein Montagepunkt, ein Erdungsweg – alle fünf Wege an einer Stelle, das hält die Anlage übersichtlich
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "DUR-line DLBS 505 - Überspannungsschutz "
Der DUR-line DLBS 505 schützt fünf Leitungen auf einmal — die typische Zahl an einem Multischalter mit Quattro-LNB und terrestrischem Eingang. Statt fünf einzelne Schutzelemente zu verschrauben, setzen Sie ein vollverlötetes Metallgehäuse in die Anlage, das Stoßströme bis 8 kA ableitet und dabei nur 0,5 dB Pegel kostet.
Technische Daten
| Typ | DLBS 505, 5-fach Überspannungsschutz |
| Geschützte Wege | 5 |
| Ableitstoßstrom | 8 kA (8/20 µs) |
| Ansprechspannung | ab etwa 50 V |
| Durchgangsdämpfung | 0,5 dB über den gesamten Bereich |
| Frequenzbereich | 5–2500 MHz |
| Anschlüsse | F-Buchsen auf beiden Seiten |
| DC-Durchlass | 30 V / 0,5 A für die Fernspeisung |
| Impedanz | 75 Ohm |
| Schirmungsmaß | über 100 dB |
| Rückflussdämpfung | größer 20 dB |
| Gehäuse | massives Metall, komplett verlötet |
| Signale | Sat (DVB-S/S2), Kabelfernsehen, DVB-T/T2, auch Unicable |
Fünf Wege in einem Gehäuse
Ein Quattro-LNB liefert vier Leitungen, dazu kommt der terrestrische Eingang — genau die fünf Wege, die der DLBS 505 abdeckt. Alle fünf Schutzmodule sitzen in einem gemeinsamen Gehäuse, das sich an einer Stelle montieren und mit einem gemeinsamen Erdungsweg anbinden lässt. Das ist übersichtlicher als fünf einzelne Schutzelemente an fünf verschiedenen Punkten und macht die Anlage später leichter nachvollziehbar.
Wie der Schutz arbeitet
Steigt die Spannung auf einer Leitung über rund 50 Volt, unterbricht das Schutzmodul den Weg zum angeschlossenen Gerät und leitet den Stoßstrom ab — bis zu 8000 Ampere nach der Prüfkurve 8/20 µs. Die 0,5 dB Durchgangsdämpfung fallen dabei über den gesamten Frequenzbereich gleichmäßig an, sodass sich das Verhalten der Anlage einfach nachrechnen lässt.
Erdung nicht vergessen
Die Eingänge des DLBS 505 müssen nach den geltenden Vorschriften zusätzlich geerdet werden — erst mit angebundenem Potentialausgleich entfaltet der Schutz seine volle Wirkung. Passende Erdungsblöcke mit Klemmen bis 10 mm² führen wir in derselben Kategorie; der DEB 5 nimmt genau die fünf Leitungen auf, die auch hier zusammenkommen.
Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.
