Unicable-Multischalter – alle Teilnehmer über ein einziges Kabel
Eine vorhandene Koaxialleitung versorgt bis zu 32 Receiver, ganz ohne neue Steigleitung. Wählen Sie nach der Zahl der benötigten Bänder, nach Unicable I oder Unicable II und danach, ob zusätzliche klassische Ausgänge gebraucht werden.

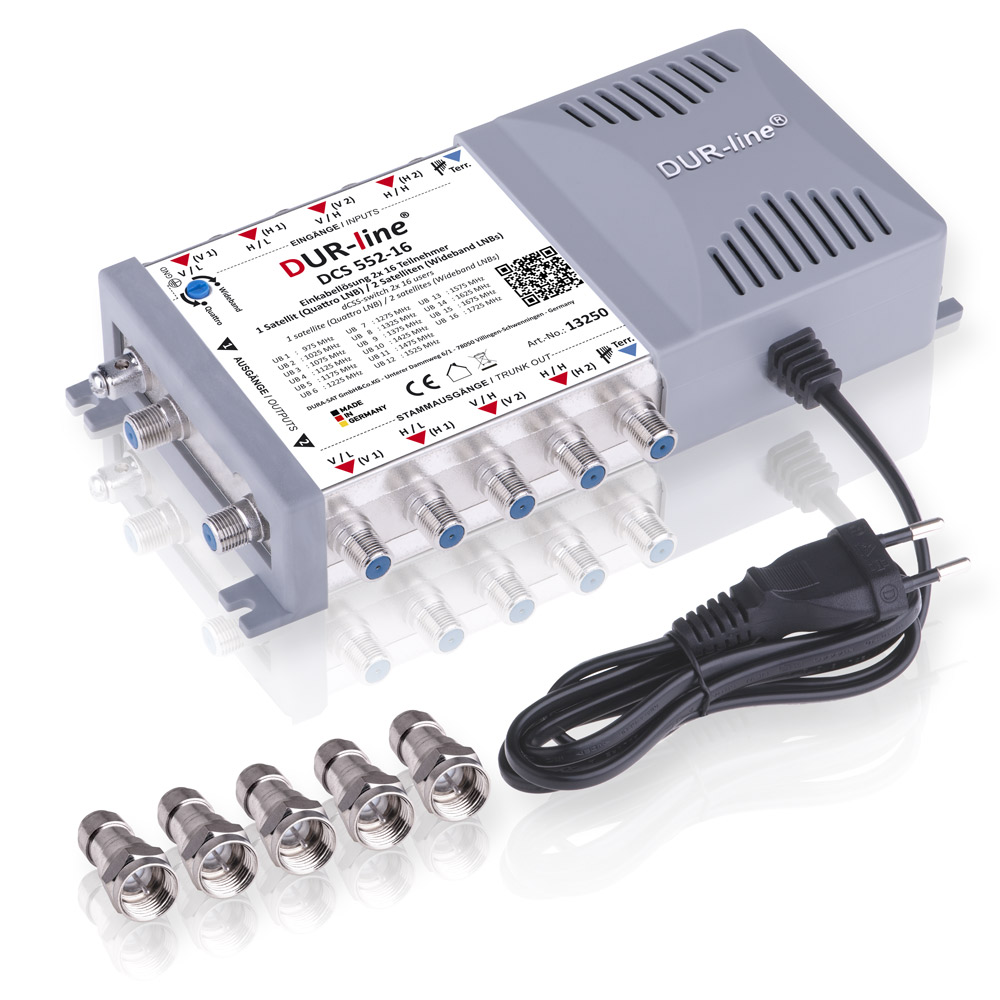

DUR-line DCS 552-16 - Einkabellösung
Der DUR-line DCS 552-16 baut zwei getrennte Hausableitungen mit je 16 Teilnehmern auf. Jeder Receiver bekommt ein eigenes Userband zugewiesen und holt sich darüber alle Programme über eine einzige Koaxialleitung. Ein Drehschalter legt fest, ob ein Quattro-LNB für einen Satelliten oder zwei Wideband-LNBs für zwei Satelliten am Eingang hängen.Technische Daten TypDCS 552-16 (Art. 13250) Teilnehmerausgänge2 Ableitungen mit je 16 Userbändern Eingänge4 × Sat und 1 × terrestrisch Unterstützte LNB1 × Quattro-LNB oder 2 × Wideband-LNB, per Drehschalter Stammausgänge4 × Sat und 1 × terrestrisch Userband-FrequenzenUB 1 = 975 MHz bis UB 16 = 1725 MHz, im Raster von 50 MHz Oszillatorfrequenz LNBQuattro 9750/10600 MHz, Wideband 10,4 GHz Frequenzbereich terrestrisch5–862 MHz, passiv durchgeschleift Eingangsdämpfung Sat−5…−1 dB ±2 dB Eingangsdämpfung terrestrisch−20 dB ±2 dB Max. Ausgangspegel Sat86 dBµV ProtokolldCSS, auch als Unicable, SCR oder JESS bezeichnet Netzteil90–264 V AC, 50/60 Hz Abmessungen125 × 107 × 35 mm, etwa 315 g Betriebstemperatur−20 °C bis +50 °C Jedes Userband und die zugehörige Frequenz dürfen im System nur einmal vergeben werden; ein Receiver mit Twin-Tuner belegt zwei. Die genauen Einstellungen stehen in der Anleitung des Empfangsgeräts. Nicht belegte Ausgänge schließen Sie mit DC-entkoppelten Widerständen ab, damit der Pegel stabil bleibt.Der DCS 552-16 ist die Einkabellösung für zwei getrennte Hausableitungen. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
109,90 €*
DUR-line DCS 551-24 WD - Einkabellösung
Der DUR-line DCS 551-24 WD versorgt 24 Teilnehmer über eine einzige Leitung mit allen TV- und Radioprogrammen sowie dem terrestrischen Signal. Zwei DIP-Schalter bestimmen die Betriebsart: Der eine stellt den Eingang auf ein Quattro-LNB für einen Satelliten oder zwei Wideband-LNBs für zwei Satelliten um, der andere wählt, ob die Versorgung aus einem externen Netzteil oder aus den Receivern kommt.Technische Daten TypDCS 551-24 WD (Art. 13260) Teilnehmer24 Userbänder über eine Leitung Eingängemax. 4 × Sat, 1 × terrestrisch, 1 × DC Unterstützte LNB1 × Quattro-LNB (9750/10600 MHz) oder 2 × Wideband-LNB (10,4 GHz) Stammausgänge4 × Sat (V/L, H/L, V/H, H/H) und 1 × terrestrisch Userband-FrequenzenUB 1 = 1210 MHz bis UB 24 = 1824 MHz, niedrigste UB 5 = 984 MHz NormEN 50494 (Unicable I) und EN 50607 (Unicable II) Eingangsfrequenz Sat950–2150 MHz Eingangsfrequenz terrestrisch47–800 MHz (UHF/VHF, DVB-T und DVB-T2) Eingangsimpedanz75 Ohm StammausgangsdämpfungSat max. 3 dB, terrestrisch max. 4 dB Verstärkung Sat am SCR-Ausgangtyp. 29 dB Terrestrische Dämpfung am SCR-Ausgangmax. 12 dB HF-Isolation terrestrisch/Satmin. 25 dB Stromaufnahmemax. 300 mA bei 13,5 V DC Betriebstemperatur−20 °C bis +60 °C Abmessungen110 × 110 × 21 mm Ein praktischer Kniff aus der Anleitung: Geben Sie dem Gerät, das am weitesten vom Multischalter entfernt sitzt, die niedrigste Frequenz – also UB 5 mit 984 MHz. Tiefe Frequenzen kommen über lange Leitungen mit weniger Verlust an. Werden mehr als 24 Anschlüsse gebraucht, hängen Sie an den Stammausgängen einen weiteren Einkabel- oder einen klassischen Multischalter an. Das Gerät ist für die Montage im Gebäude vorgesehen.Der DCS 551-24 WD ist die kaskadierbare Einkabellösung für 24 Teilnehmer. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
84,90 €*

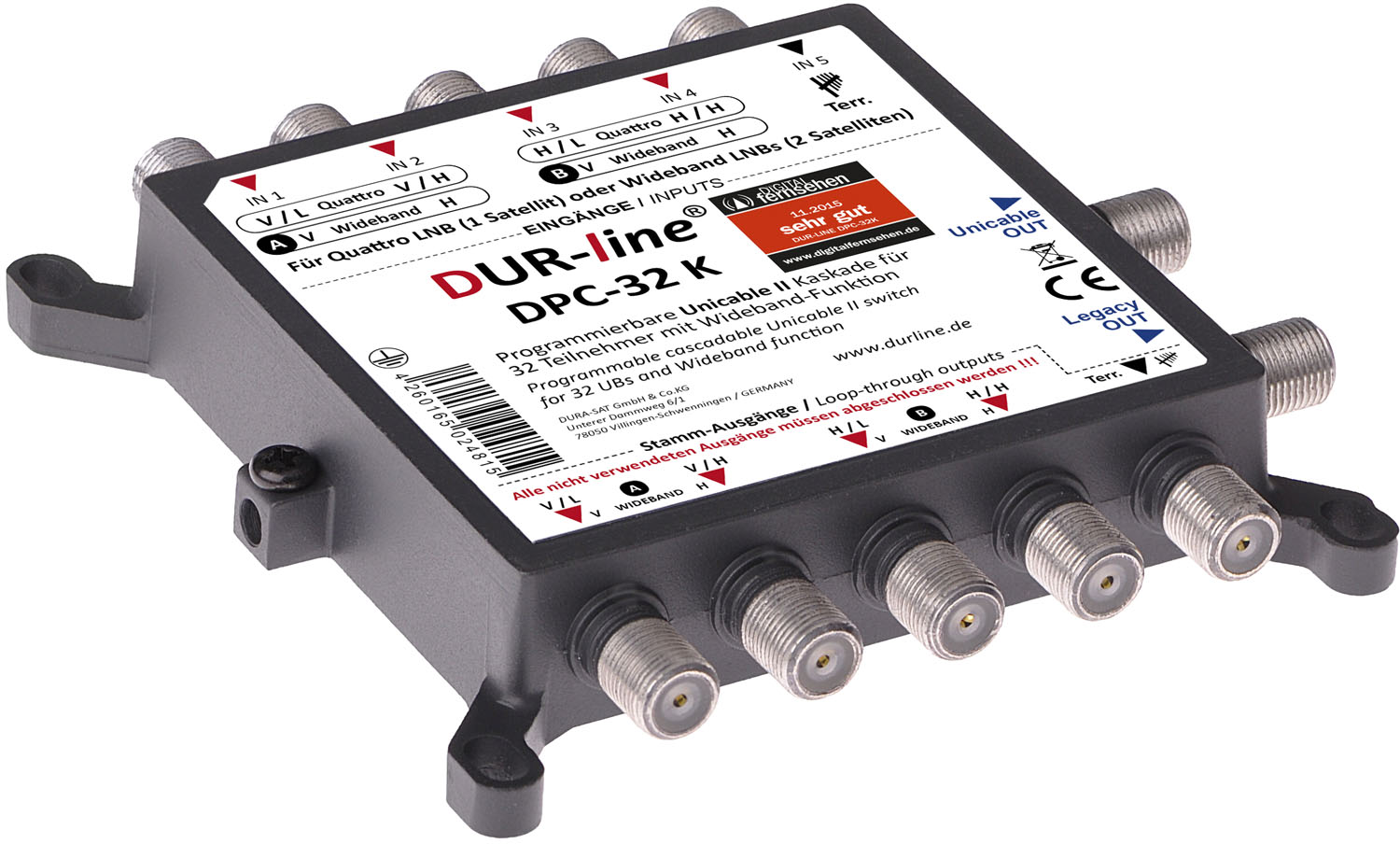

DUR-line DPC-32 K - Einkabellösung
Die DUR-line DPC-32 K ist eine Unicable-II-Kaskade für 32 Teilnehmer über eine einzige Ableitung. Sie verbindet die Einkabeltechnik mit der Wideband-Technik: Statt vier Ebenen genügen zwei Zuleitungen je Satellit, wodurch sich die Anlage mit einem einzigen Baustein auf zwei Satellitenpositionen erweitern lässt. Neben dem Unicable-Ausgang steht ein Legacy-Ausgang bereit, an dem ein Receiver ohne Einkabelunterstützung ganz normal arbeitet.Technische Daten TypDPC-32 K (Art. 13240) Teilnehmerbis zu 32 Userbänder über eine Leitung Eingänge4 × Sat-ZF von einem Quattro-LNB oder 2 × Wideband-LNB, 1 × UHF/VHF Ausgänge1 × Unicable mit bis zu 32 Userbändern inklusive Terrestrik, 1 × Legacy mit kombiniertem terrestrischem Signal Durchschleifausgänge4 × Sat-ZF und 1 × terrestrisch NormKanal 1–8 nach EN 50494 und EN 50607, Kanal 9–32 nach EN 50607 Userband-Frequenzen984 MHz bis 2148 MHz WerkseinstellungBetrieb an einem Quattro-LNB LieferumfangDPC-32 K, Steckernetzteil, DC-Einspeiseweiche Betriebsarten 32 Teilnehmer über einen Ausgangalle Userbänder auf einer Ableitung 16 plus 16je 16 Teilnehmer am Unicable- und am Legacy-Ausgang Zwei Ableitungen2 × 16 Teilnehmer über zwei Leitungen, frei programmierbar Kopfstationsbetrieb32 feste Transponder über ein Kabel, statisch übertragen Zwei Satelliten32 Teilnehmer über zwei Wideband-LNBs Ab Werk ist die Kaskade auf ein Quattro-LNB eingestellt – für den Betrieb an zwei Wideband-LNBs stellt ein optional erhältliches Programmiergerät die Konfiguration um. Alle nicht genutzten Ausgänge gehören mit DC-entkoppelten Abschlusswiderständen versehen. Montiert wird auf schwer entflammbarem Untergrund in einem trockenen Raum.Die DPC-32 K verbindet Unicable II mit der Wideband-Technik. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
96,90 €*

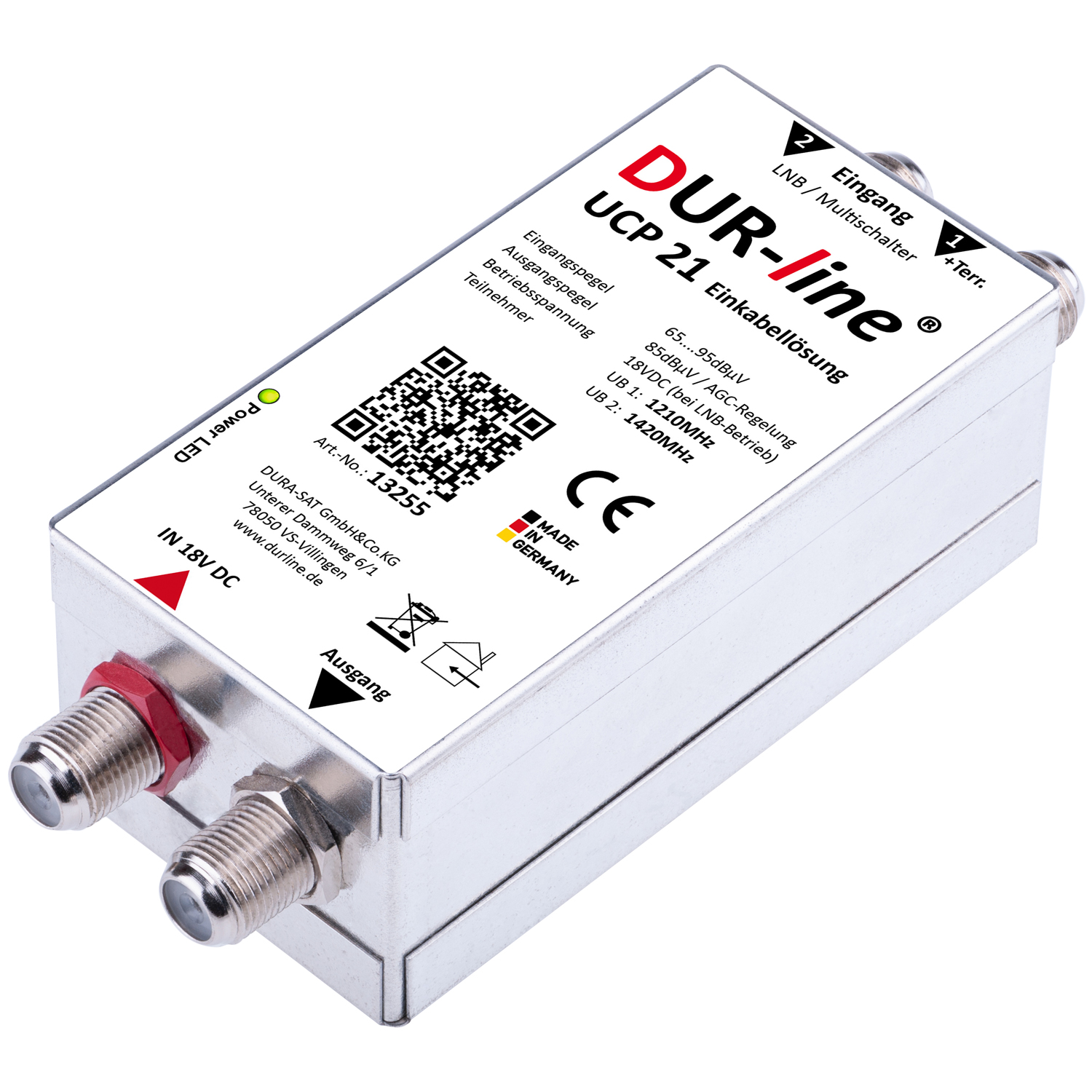

DUR-line UCP 21 - Einkabellösung
Lieferumfang: Einzelgerät
Der DUR-line UCP 21 bringt zwei Receiver oder einen Twin-Tuner über eine einzige vorhandene Leitung. Der Umsetzer erzeugt zwei feste Userbänder auf 1210 MHz und 1420 MHz, sodass beide Empfänger unabhängig voneinander alle Sender sehen. Damit erweitern Sie eine bestehende Sat-Ableitung, ohne ein neues Kabel zu verlegen. Das Netzteil ist optional erhältlich und wird nur gebraucht, wenn der Umsetzer direkt am LNB sitzt.Technische Daten TypUCP 21 (Art. 13255) Teilnehmer2 Receiver oder 1 Receiver mit Twin-Tuner UserbänderBand 1 = 1210 MHz, Band 2 = 1420 MHz NormUnicable/SCR nach EN 50494 Satellitenpositionen1 oder 2, maximal 8 Sat-ZF-Ebenen Anschlussan zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB FrequenzbereichEingang 1: 85–2400 MHz, Eingang 2: 950–2400 MHz Eingangspegel65–95 dBµV (EN 50083-2) Ausgangspegel85 dBµV, AGC-geregelt Stromaufnahmeca. 120 mA ohne Netzteil, ca. 15 mA mit Netzteil StromversorgungNetzteilanschluss über F-Buchse, 18 V DC, min. 500 mA (nur bei Betrieb direkt am LNB) Betriebstemperatur−20 °C bis +40 °C LieferumfangDUR-line UCP 21 und Gebrauchsanleitung Am Multischalter braucht der Umsetzer kein eigenes Netzteil, weil der Multischalter bereits die Speisespannung liefert. Terrestrische Signale wie DVB-T2 und UKW lassen sich zusätzlich mit übertragen. Der Umsetzer arbeitet mit Twin-, Quad- und Octo-LNB sowie an Multischalterausgängen.Der UCP 21 ist die kleine Einkabellösung zum Nachrüsten. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
59,90 €*

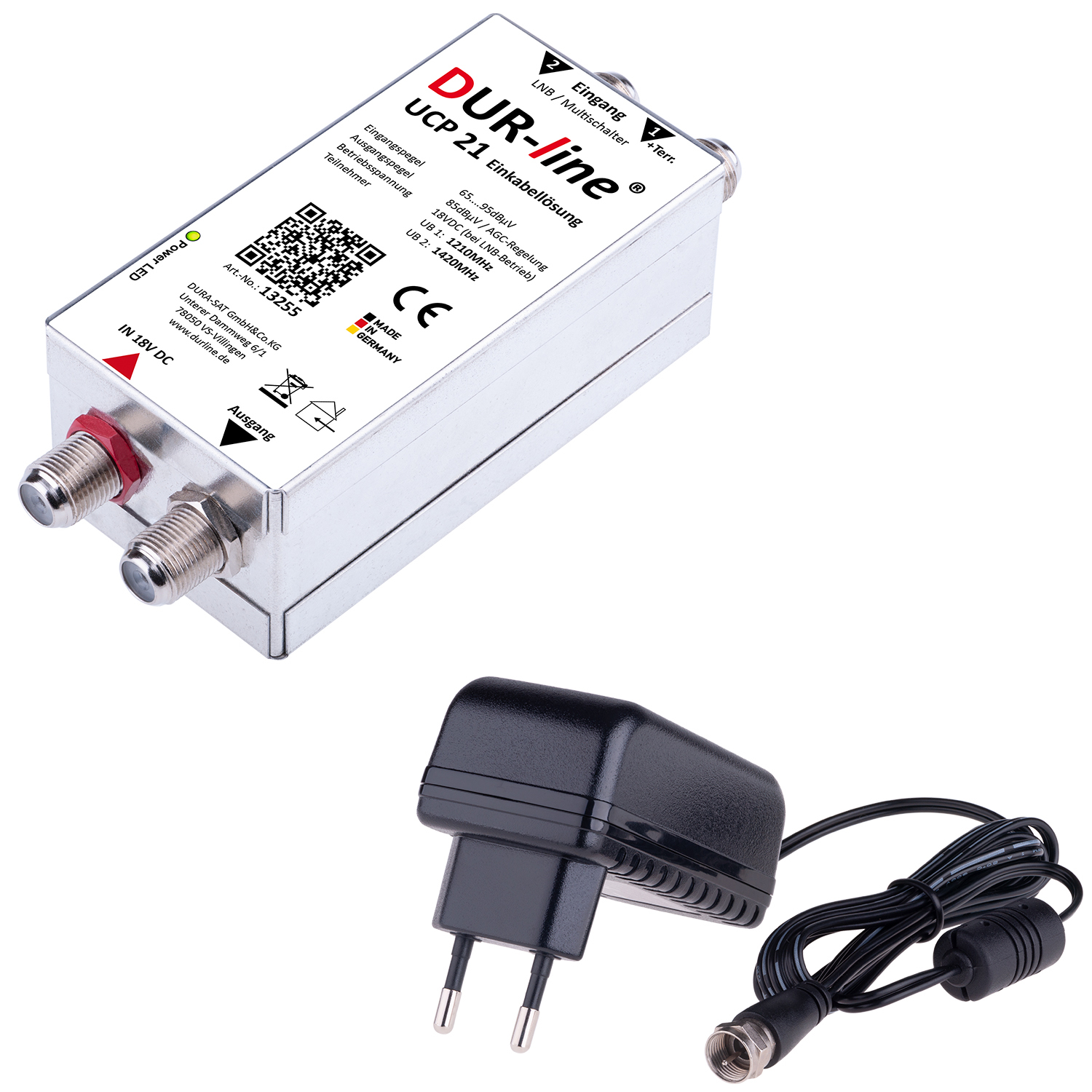

DUR-line UCP 21 Set - Einkabellösung 69,90 €*
Lieferumfang: mit Netzteil
Der DUR-line UCP 21 Set bringt zwei Receiver oder einen Twin-Tuner über eine einzige vorhandene Leitung. Der Umsetzer erzeugt zwei feste Userbänder auf 1210 MHz und 1420 MHz, sodass beide Empfänger unabhängig voneinander alle Sender sehen. Damit erweitern Sie eine bestehende Sat-Ableitung, ohne ein neues Kabel zu verlegen. Das passende Netzteil mit F-Anschluss liegt bei, sodass auch der Betrieb direkt hinter dem LNB sofort möglich ist.Technische Daten TypUCP 21 Set (Art. 13257) Teilnehmer2 Receiver oder 1 Receiver mit Twin-Tuner UserbänderBand 1 = 1210 MHz, Band 2 = 1420 MHz NormUnicable/SCR nach EN 50494 Satellitenpositionen1 oder 2, maximal 8 Sat-ZF-Ebenen Anschlussan zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB FrequenzbereichEingang 1: 85–2400 MHz, Eingang 2: 950–2400 MHz Eingangspegel65–95 dBµV (EN 50083-2) Ausgangspegel85 dBµV, AGC-geregelt Stromaufnahmeca. 120 mA ohne Netzteil, ca. 15 mA mit Netzteil StromversorgungNetzteil 18 V / 1200 mA mit F-Anschluss im Lieferumfang Betriebstemperatur−20 °C bis +40 °C LieferumfangDUR-line UCP 21, Netzteil 18 V / 1200 mA mit F-Anschluss und Gebrauchsanleitung Am Multischalter braucht der Umsetzer kein eigenes Netzteil, weil der Multischalter bereits die Speisespannung liefert. Terrestrische Signale wie DVB-T2 und UKW lassen sich zusätzlich mit übertragen. Der Umsetzer arbeitet mit Twin-, Quad- und Octo-LNB sowie an Multischalterausgängen.Der UCP 21 Set ist die kleine Einkabellösung zum Nachrüsten. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
Varianten ab 59,90 €*
DUR-line Unicable im Detail – Bänder, Normen und vorhandene Leitungen
Ein Unicable-Multischalter legt mehrere Teilnehmer auf eine einzige Koaxialleitung. Jeder Receiver bekommt ein eigenes Frequenzband zugewiesen und holt sich darüber genau den Transponder, den er gerade braucht. Damit lässt sich ein Mehrfamilienhaus über die bereits verlegte Steigleitung versorgen – ein Vorteil überall dort, wo neue Kabel aufwändig wären.
Unicable I und Unicable II
Unicable I (EN 50494) stellt bis zu acht Bänder auf einer Leitung bereit und wird von nahezu jedem Sat-Receiver der letzten Jahre unterstützt. Unicable II (EN 50607) erweitert das auf bis zu 32 Bänder und vergibt die Adressen automatisch, sodass am Receiver nichts mehr eingestellt werden muss. Die DUR-line Geräte beherrschen beide Normen gleichzeitig, ältere und neue Receiver arbeiten also an derselben Leitung.
Wie viele Teilnehmer auf ein Kabel passen
Entscheidend ist die Anzahl der Bänder, denn jeder Tuner belegt genau eines. Ein Twin-Tuner-Receiver braucht damit zwei Bänder. Die Baureihen reichen von 16 Bändern für das Zwei- und Dreifamilienhaus bis zu 32 Bändern für größere Objekte. Gezählt wird über alle Wohnungen hinweg, weil sich alle dieselbe Leitung teilen.
Klassische Ausgänge für vorhandene Receiver
Mehrere Modelle bringen zusätzlich klassische Ausgänge mit. Daran wird ein Receiver ohne Einkabelunterstützung ganz normal angeschlossen, während die übrigen Teilnehmer über das Einkabelsignal laufen. Dieselben Ausgänge sind praktisch beim Einmessen der Anlage, weil ein Messgerät dort direkt das unveränderte Signal sieht.
Worauf es bei der Auswahl ankommt
- Bänder: eines je Tuner, über alle Wohnungen gezählt
- Norm: Unicable I, Unicable II oder beides
- Klassische Ausgänge: für vorhandene Receiver und zum Einmessen
- Satellitenpositionen: eine je Quattro-LNB
- Kaskadierbarkeit: wenn die Anlage später wachsen soll
Steht für jeden Teilnehmer eine eigene Leitung zur Verfügung, genügt ein klassischer Multischalter. Passende Einkabel-LNBs finden Sie in der Kategorie Unicable-LNB. Antworten auf häufige Fragen zu Bandvergabe, Receivereinstellungen und Kabellängen finden Sie weiter unten.
