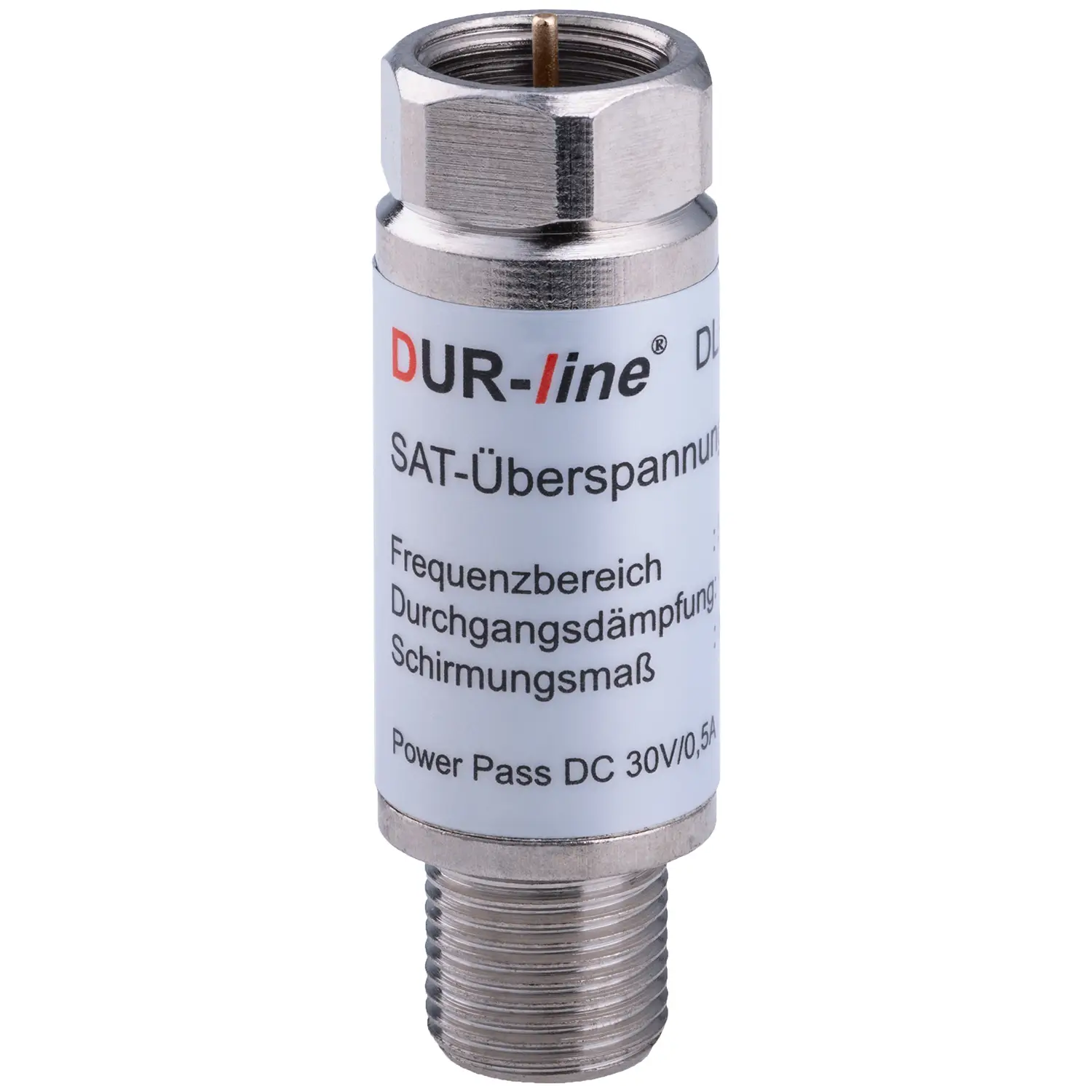

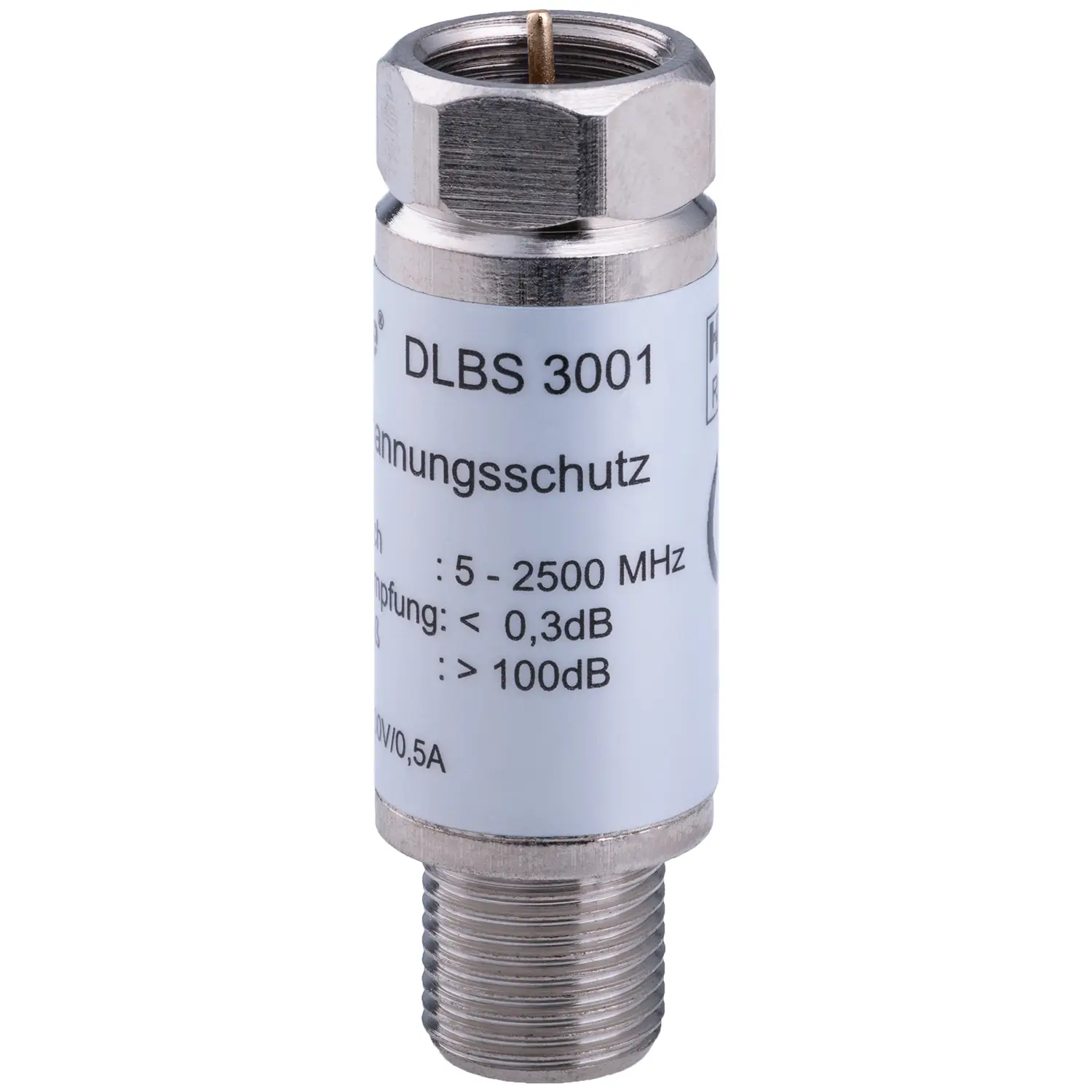

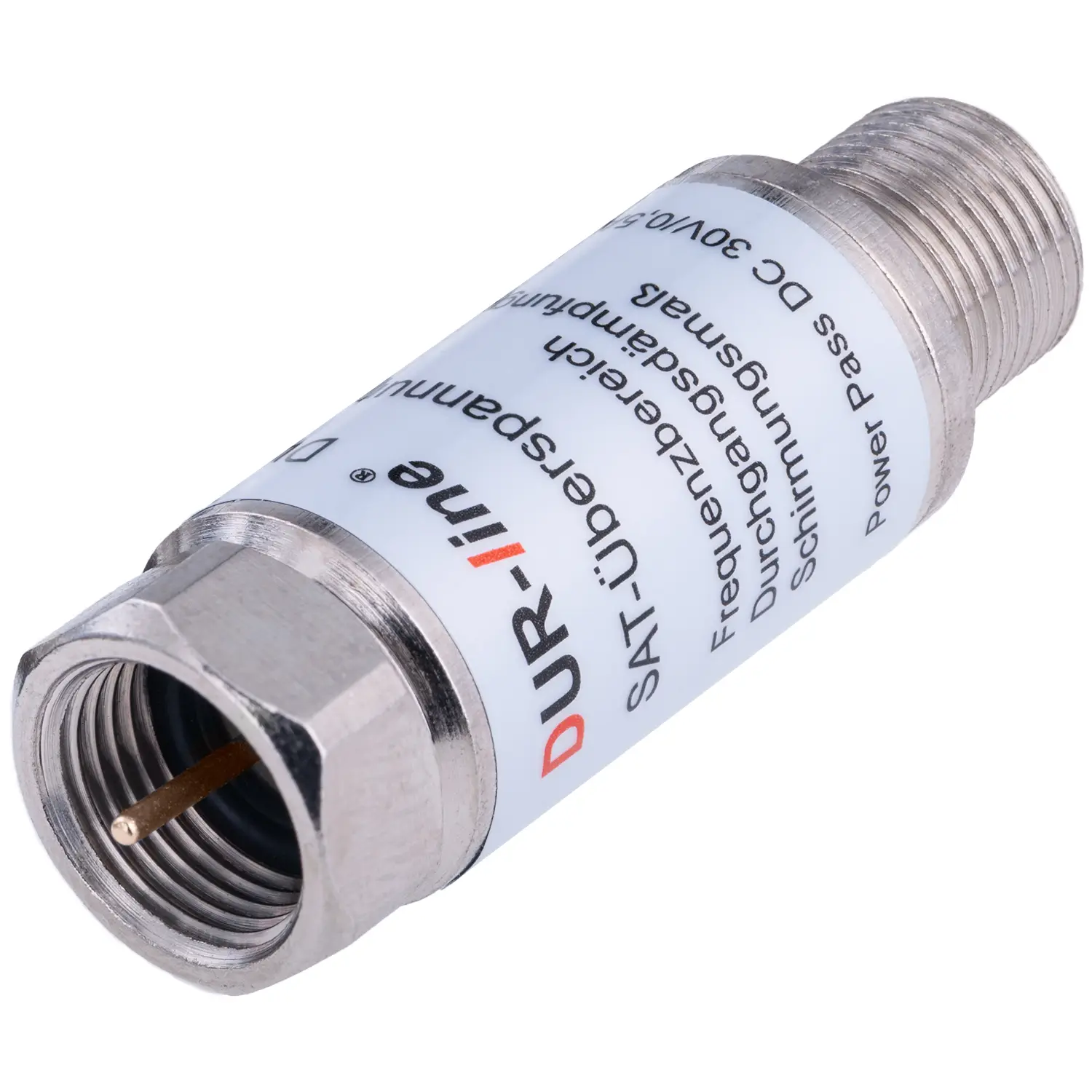

DUR-line DLBS 3001 - Überspannungsschutz
DUR-line DLBS 3001 - Überspannungsschutz
| Anzahl | Stückpreis |
|---|---|
| Bis 1 | 5,99 €* |
| Bis 3 | 5,79 €* |
| Bis 7 | 5,69 €* |
| Ab 8 | 5,49 €* |
- Fängt bis zu 8000 Ampere ab – der Gasableiter schließt die Spitze kurz, bevor sie Receiver, LNB oder Multischalter erreicht
- Kostet nur 0,3 dB – der Schutz sitzt dauerhaft in der Leitung, ohne dass am Bild etwas davon zu sehen ist
- Schützt jedes Mal aufs Neue – nach der Überspannung schaltet der Ableiter selbst wieder zurück
- 5 bis 2500 MHz mit DC-Durchlass – Sat, Kabel und Terrestrik laufen weiter, die Fernspeisung des LNB ebenso
- 100 dB Schirmung im Metallgehäuse – massives Gehäuse mit Dichtring, auch für die Montage im Freien
- Passt an jeden Eingang – 40 mm lang, F-Stecker auf F-Buchse, direkt am Multischalter oder LNB verschraubt
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "DUR-line DLBS 3001 - Überspannungsschutz"
Ein Gewitter muss nicht im Haus einschlagen, um Schaden anzurichten — es genügt, wenn der Blitz in der Nähe niedergeht. Über die Antennenleitung erreichen die dabei entstehenden Spannungsspitzen Receiver, LNB, Multischalter und Fernseher. Der DUR-line DLBS 3001 wird zwischen Leitung und Gerät geschraubt und leitet Stoßströme bis 8 kA ab, bevor sie dort ankommen. Er kostet dafür nur 0,3 dB Pegel.
Technische Daten
| Typ | DLBS 3001, Überspannungsschutz für Koaxialleitungen |
| Ableitstoßstrom | 8 kA (8/20 µs) |
| Ansprechspannung | ab etwa 50 V zwischen Innenleiter und Schirm |
| Durchgangsdämpfung | 0,3 dB |
| Frequenzbereich | 5–2500 MHz |
| Anschlüsse | F-Stecker und F-Buchse, mit Dichtring |
| Speisung | DC-Durchlass für die Fernspeisung |
| Impedanz | 75 Ohm |
| Schirmungsmaß | 100 dB |
| Rückflussdämpfung | größer 20 dB |
| Gehäuse | massives Metall, für den Außeneinsatz geeignet |
| Abmessungen | Länge 40 mm, Durchmesser 14 mm |
Wie der Schutz arbeitet
Im Inneren sitzt ein Gasableiter. Steigt die Spannung zwischen Innenleiter und Schirm über rund 50 Volt, zündet die Gasstrecke und schließt den Stoßstrom kurz — bis zu 8000 Ampere werden so an den angeschlossenen Geräten vorbeigeführt. Ist die Überspannung abgeklungen, öffnet der Ableiter wieder und die Leitung arbeitet normal weiter. Der Schutz verbraucht sich dabei nicht bei jedem Ansprechen.
Wohin der Schutz gehört

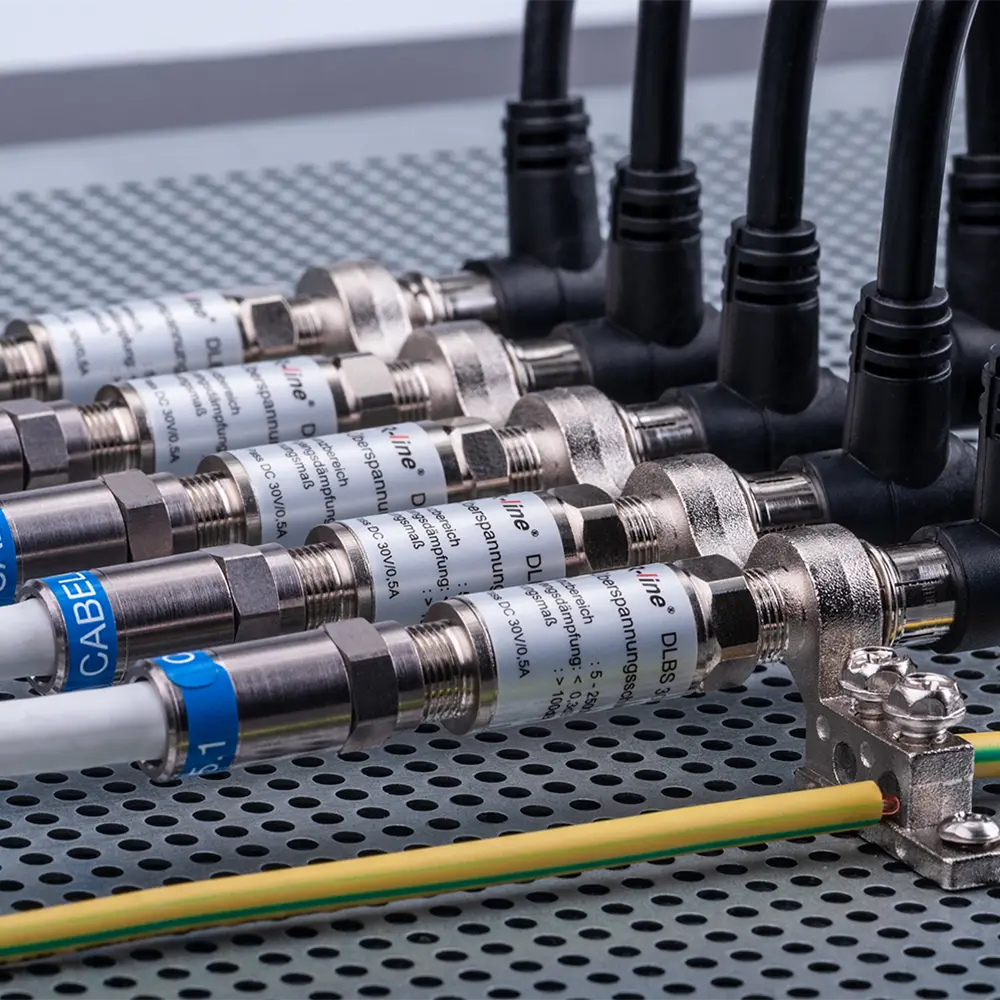

Am wirksamsten sitzt der DLBS 3001 direkt an jedem Eingang des Multischalters oder unmittelbar am LNB-Ausgang — also so weit außen wie möglich, damit die Spannungsspitze gar nicht erst in die Hausverkabelung gelangt. Bei mehreren Leitungen bekommt jede ihren eigenen Schutz. Der Dichtring am F-Stecker erlaubt die Montage im Freien.
Zusammen mit dem Potentialausgleich
Der Überspannungsschutz ergänzt die Erdung der Anlage, er ersetzt sie nicht. Erst beides zusammen wirkt: Der Erdungsblock legt die Kabelschirme auf die Potentialausgleichsschiene, der DLBS 3001 fängt die Spitze auf dem Innenleiter ab. Passende Erdungsblöcke führen wir in derselben Kategorie.
Erdungsblöcke, F-Stecker, Verteiler und Kabel finden Sie in Zubehör.
