Die DUR-line DSA 63001 ist die Dose für den Fall, dass mehrere Anschlüsse an einer gemeinsamen Leitung hängen. Sie zweigt an ihrem Platz das Signal für Sat, TV und Radio ab und reicht den Rest über den Durchgang an die nächste Dose weiter — Sie verkabeln ein Stockwerk also in Reihe, statt für jeden Anschluss eine eigene Leitung bis zum Verteiler zu ziehen.

Technische Daten

Was Reihenverkabelung spart

In der Sternverkabelung läuft von jedem Anschluss eine eigene Leitung zum Verteiler — bei sechs Anschlüssen also sechs Leitungen durch das ganze Haus. In der Reihe genügt eine Leitung, die von Dose zu Dose weitergereicht wird. Das spart Kabel, Wanddurchbrüche und vor allem Arbeitszeit, gerade bei einer Nachrüstung im Bestand.

Die Dämpfung über die Reihe planen

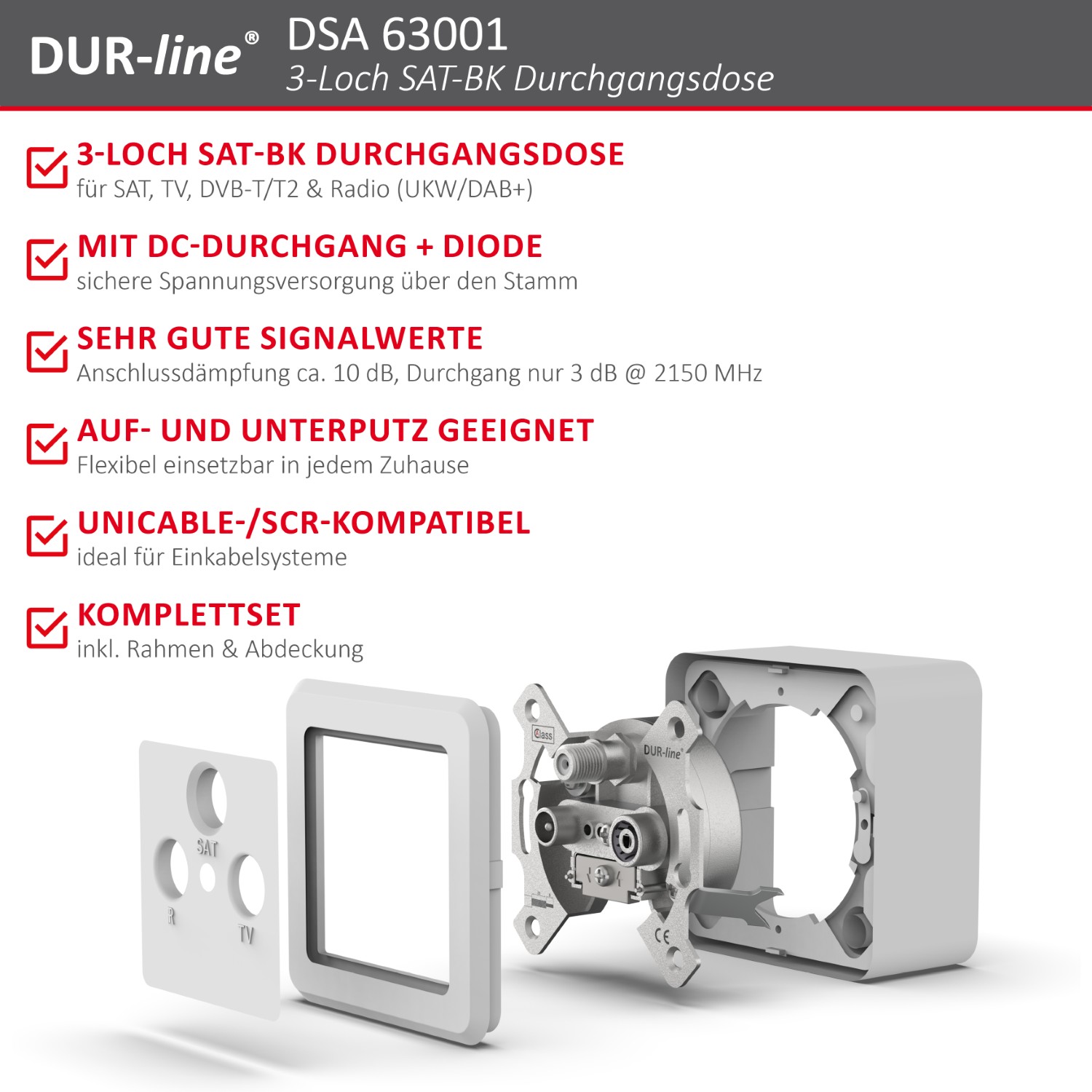

Zwei Werte gehören in die Rechnung: Die Anschlussdämpfung von rund 10 dB ist das, was die Dose an ihrem eigenen Ausgang abzweigt. Die Durchgangsdämpfung von 3 dB bei 2150 MHz ist das, was die Leitung beim Passieren verliert — dieser Wert summiert sich über alle Dosen der Reihe. Bei vier Durchgangsdosen sind das 12 dB, die am Ende fehlen. Planen Sie deshalb von hinten: Die letzte Dose der Reihe muss noch ihre 55 bis 65 dB bekommen.

Aufbau der Reihe

Jede Dose bis auf die letzte ist eine Durchgangsdose, den Abschluss bildet eine Enddose wie die DSA 62600. Der DC-Durchgang mit Diode führt die Speisespannung sicher über den Stamm weiter, sodass das LNB auch am Anfang der Reihe versorgt bleibt. Die Dose ist Unicable- und SCR-kompatibel und passt damit auch in Einkabelanlagen.

Enddosen, Verteiler und weiteres Installationsmaterial finden Sie in Zubehör.
