Multischalter für 16 Teilnehmer – die größte Stufe am Einzelschalter
Sechzehn Anschlüsse gibt ein 5/16-Multischalter aus einem Quattro-LNB aus; als Kaskade sind vier Satellitenpositionen und ein Ausbau bis 32 Teilnehmer möglich. Wählen Sie nach Satellitenzahl und Erweiterbarkeit.
Sat-Multischalter für 16 Teilnehmer im Detail – Ausbaugrenze, Kaskade & Dauerbetrieb
Sechzehn Anschlüsse sind die größte Stufe, die ein einzelner Multischalter in dieser Serie ausgibt. Darüber beginnt die Kaskade – und die Entscheidung zwischen beiden Wegen fällt hier, nicht später.
Sechzehn Anschlüsse an einem Gerät
Der 5/16-Multischalter nimmt die vier Empfangsebenen eines Quattro-LNB auf, dazu einen terrestrischen Eingang für DVB-T oder UKW, und verteilt auf sechzehn Teilnehmer. Alle sechzehn wählen unabhängig voneinander aus dem vollen Programmangebot. Wenn die Dosen von einer zentralen Verteilstelle aus erreichbar sind, ist das die direkteste Lösung: ein Gerät, eine Stromversorgung, eine Fehlerstelle weniger.
Darüber hinaus: Kaskade bis 32 Teilnehmer
Reichen sechzehn Anschlüsse nicht oder liegen sie weit auseinander, wird kaskadiert. Jede Stufe versorgt ihre eigenen Teilnehmer und schleift das Signal zur nächsten durch – bis 32 Teilnehmer, ohne dass die Stammleitung neu gezogen werden muss. Die Eingangsstufen gibt es passend zur Satellitenzahl:
- 5/16 – ein Satellit
- 9/16 – zwei Positionen, zwei Quattro-LNBs an einer Multifeed-Halterung

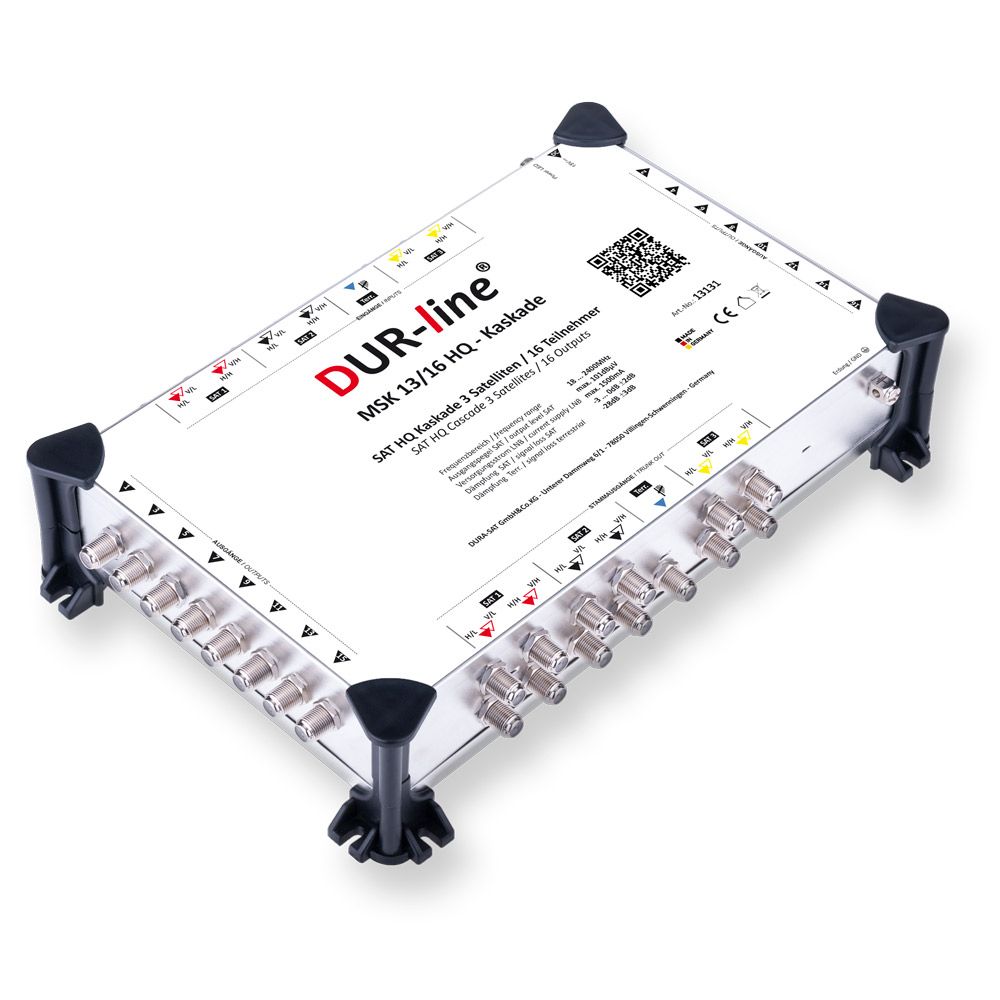

- 13/16 – drei Positionen

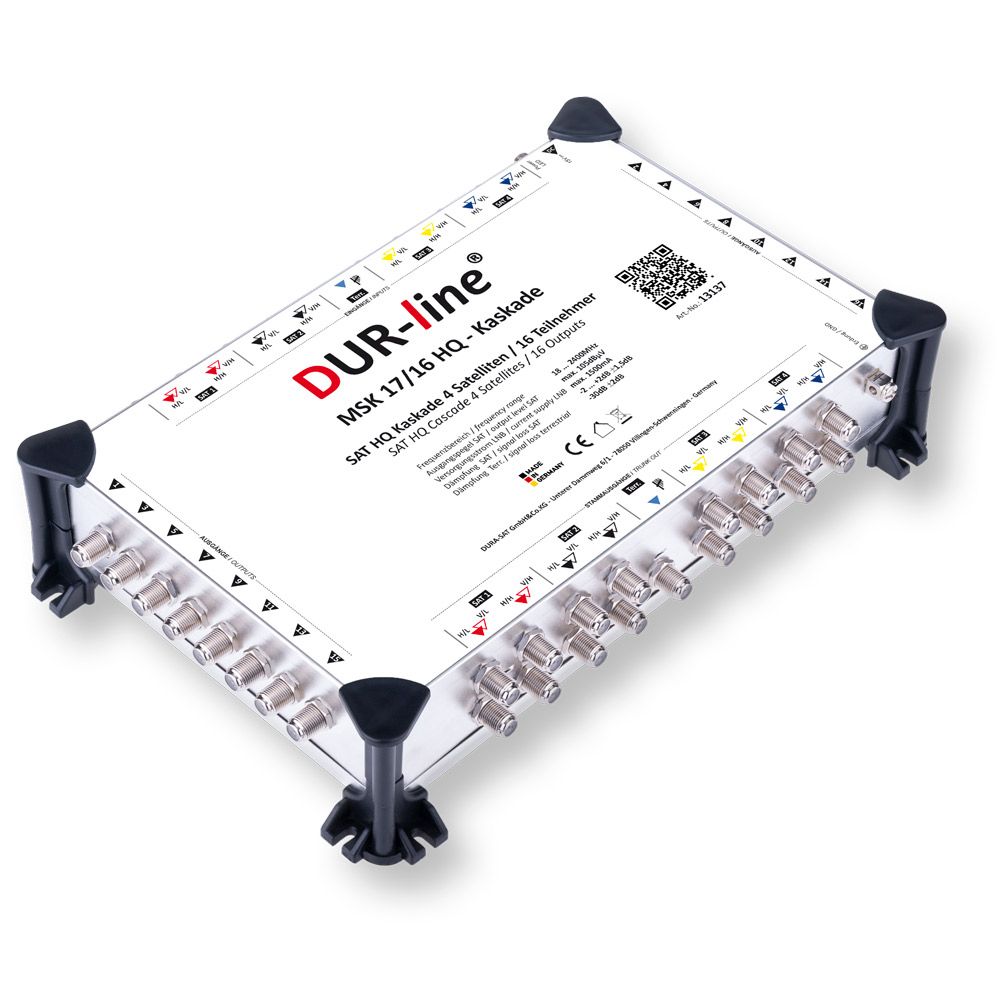

- 17/16 – vier Positionen für ein breites internationales Programmangebot
Was im Dauerbetrieb zählt
Eine Anlage dieser Größe arbeitet praktisch ununterbrochen, und dann fällt jedes Watt über das Jahr ins Gewicht. Die Serie G-HQ hat dafür eine Stromsparautomatik: Ist kein Receiver eingeschaltet, nimmt der Multischalter dem LNB die Speisespannung. Die Serie Blue ECO braucht gar kein separates Netzteil, weil sie ihren Strom aus den angeschlossenen Receivern bezieht, und steht im Standby bei 0 Watt. Auch davor lässt sich sparen: Mit einem Quattro-LNB braucht der Blue ECO Multischalter selbst nur 43 mA – zehn Milliampere weniger als mit einem Quad-LNB, weil er dem LNB kein Steuersignal schicken muss.
Kabelwege
Die vier Leitungen zwischen LNB und Multischalter bleiben so kurz wie möglich, die Verteilung auf die sechzehn Dosen erfolgt dahinter. Bis etwa 20 Meter genügt normales Koaxkabel, ab rund 30 Metern gehört ein Kabel mit 7 mm Durchmesser an die Stammleitung, und für sehr lange Wege gibt es den Linienverstärker für Kaskaden.
Die Verteilstelle einplanen
Sechzehn abgehende Leitungen brauchen Platz. Sehen Sie für den Multischalter eine zugängliche Verteilstelle vor – Hausanschlussraum, Technikschrank oder Dachboden – mit genug Raum, um die Stecker sauber aufzulegen und später eine Leitung nachzuziehen. Die vier Zuleitungen von der Schüssel kommen über einen Erdungsblock auf den Potentialausgleich, bevor sie in den Schalter gehen; das ist bei jeder Außenantenne vorgeschrieben.
Welches LNB davor gehört und wie weit der Schalter von der Schüssel entfernt stehen darf, beantworten die häufigen Fragen unter dieser Übersicht.
FAQ - Multischalter
Der Multischalter ist das Verteilzentrum Ihrer Sat-Anlage: Er nimmt die vier Empfangsebenen vom Quattro-LNB entgegen und gibt jedem angeschlossenen Fernseher genau das Signal, das dieser gerade braucht.
Jeder Teilnehmer bleibt unabhängig. Im Wohnzimmer läuft der Spielfilm, im Gästezimmer die Nachrichten, im Schlafzimmer wird aufgenommen – alle drei Geräte wählen frei aus dem vollen Programmangebot.
Die Teilnehmerzahl ist Ihr Auswahlkriterium. Ein 5/8-Multischalter versorgt einen Satelliten und acht Anschlüsse, ein 9/8 zwei Satelliten und acht Anschlüsse. Rechnen Sie jeden Anschluss mit, der später einmal gebraucht werden könnte – die Leitung liegt beim Neubau einer Anlage deutlich leichter als danach.
Die Übersicht nach Teilnehmerzahl finden Sie unter Multischalter.
Für einen Multischalter brauchen Sie ein Quattro-LNB.
Vier Ausgänge, vier feste Empfangsebenen. Das Quattro-LNB liefert horizontal und vertikal, jeweils im Low- und High-Band, dauerhaft und gleichzeitig an den Multischalter. Der muss dem LNB nichts mitteilen und verteilt nur noch – deshalb ist diese Kombination die Basis jeder größeren Anlage und zugleich die sparsamste: Der Blue ECO Multischalter braucht damit selbst nur 43 mA.
Ohne Teilnehmerlimit. Während ein Quad-LNB vier Receiver direkt versorgt, hängt am Quattro der Multischalter – und damit 8, 16 oder 32 Geräte.
Sitzt bereits ein Quad-LNB an der Schüssel? Dann wählen Sie einen quadtauglichen Multischalter; er erzeugt das nötige Steuersignal selbst und braucht dafür 53 mA.
Passende LNBs finden Sie unter Quattro LNB.
Beide versorgen mehrere Fernseher – der Unterschied liegt darin, wie weit Sie damit kommen.
Ein Quad-LNB reicht für vier Teilnehmer. Es hat vier gleichwertige Ausgänge, an die Sie vier Receiver direkt anschließen. Für eine Wohnung oder ein kleines Haus ist das die einfachste Lösung, und beim Verkabeln ist es gleichgültig, welches Kabel auf welchen Ausgang geht.
Ein Multischalter kennt dieses Limit nicht. Am Quattro-LNB hängt der Multischalter, und der verteilt auf 6, 8, 12 oder 16 Anschlüsse – kaskadiert bis 32. Dazu kommt die zweite Satellitenposition: Mit einem 9/8 sehen alle Teilnehmer Astra und Hotbird, ohne dass jemand umschalten muss.
Und er spart Strom. Mit einem Quattro-LNB braucht der Blue ECO Multischalter selbst nur 43 mA – zehn Milliampere weniger als mit einem Quad-LNB, weil er dem Quattro kein Steuersignal schicken muss.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
Vier. Vom Quattro-LNB gehen vier Koaxleitungen zum Multischalter – für jede Empfangsebene eine.
Was auf den vier Leitungen liegt: horizontal und vertikal, jeweils getrennt nach Low-Band und High-Band. Zusammen ergeben sie das vollständige Programmangebot des Satelliten, und weil alle vier dauerhaft anliegen, kann der Multischalter jedem Teilnehmer sofort jedes Programm geben.
Bei zwei Satelliten sind es acht. Zwei Quattro-LNBs an einer Multifeed-Halterung, acht Leitungen, ein 9/8-Multischalter – so entsteht eine Anlage für Astra und Hotbird.
Der terrestrische Eingang kommt dazu. Die Fünf im Namen 5/8 steht für vier Sat-Ebenen plus einen Eingang für DVB-T oder UKW.
Passende Multischalter finden Sie unter Multischalter.
Bis etwa 20 Meter zwischen LNB und Multischalter sind mit normalem Koaxkabel unkritisch – das deckt den üblichen Weg von der Schüssel bis in den Hausanschlussraum ab.
Darüber entscheidet die Kabelqualität. Je länger die Leitung, desto mehr Pegel geht verloren, vor allem im oberen Frequenzbereich. Ab etwa 30 Metern spielt ein hochwertiges Koaxkabel mit 7 mm Durchmesser seinen Vorteil aus.
Kurz zur Schüssel, lang ins Haus. Halten Sie die vier Leitungen vom LNB zum Multischalter so kurz wie möglich und legen Sie die längeren Wege erst dahinter zu den einzelnen Teilnehmern. Für große Anlagen gibt es Kaskaden, für lange Stammleitungen den passenden Linienverstärker.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
