DUR-line MSK 13/16 HQ - Kaskade
DUR-line MSK 13/16 HQ - Kaskade
209,90 €*
- 16 Teilnehmer je Baustein – Sechzehn Teilnehmerausgänge versorgen acht Wohnungen aus einem einzigen Baustein
- Drei Satellitenpositionen – ausgelegt auf Astra, Hotbird und Türksat über 3 Quattro-LNB
- Stammausgänge zum Weiterreichen – 12 × Sat und 1 × terrestrisch laufen unverändert zur nächsten Kaskade, die Anlage wächst Etage für Etage
- Auch allein einsetzbar – mit passendem Netzteil arbeitet die Kaskade als vollwertiger Multischalter ohne weitere Bausteine
- Zentrale Stromversorgung – ein DUR-line NT 15-3300 F speist die gesamte Reihe, Fernspeisung über die Sat-Linien ist ebenfalls möglich
- 102 Ausgangspegel – typisch 30 dB Entkopplung halten die Teilnehmer sauber voneinander getrennt
- Made in Germany – Entwicklung und Fertigung in Villingen-Schwenningen, direkt vom Hersteller
Momentan nicht verfügbar
Produktinformationen "DUR-line MSK 13/16 HQ - Kaskade"
Die DUR-line MSK 13/16 HQ versorgt 16 Teilnehmer und reicht das Signal zugleich an die nächste Kaskade weiter. Sie verarbeitet drei Satellitenpositionen – typischerweise Astra, Hotbird und Türksat – und nimmt dafür die Empfangsebenen von 3 Quattro-LNB auf. Sechzehn Teilnehmerausgänge versorgen acht Wohnungen aus einem einzigen Baustein. Weil die Stammleitung durchläuft, wächst die Anlage später einfach um einen weiteren Baustein.
Technische Daten

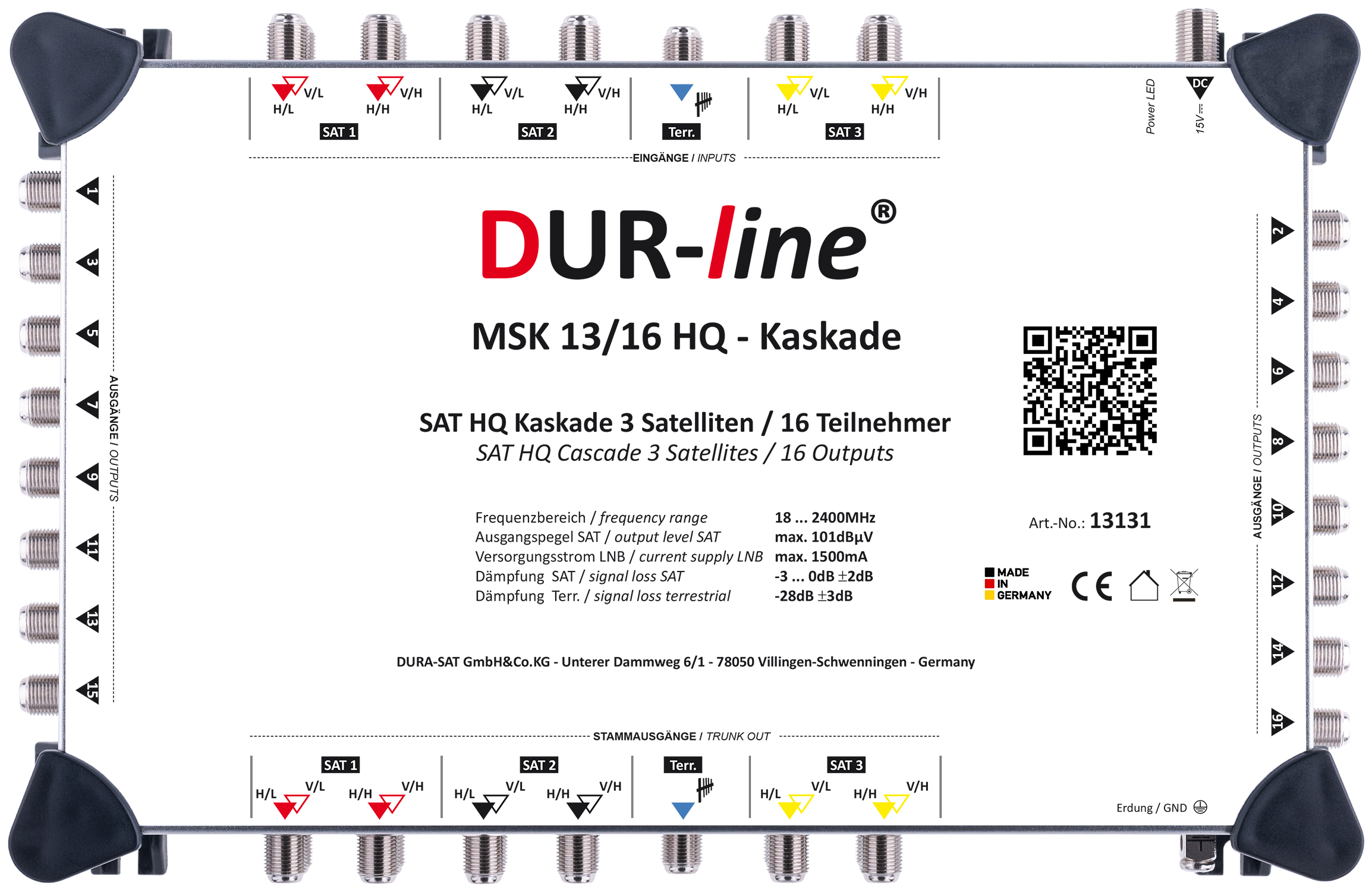

| Typ | MSK 13/16 HQ (Art. 13131) |
| Satellitenpositionen | 3 |
| Eingänge | 12 × Sat und 1 × terrestrisch |
| Stammausgänge | 12 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 16 |
| Geeignete LNB | 3 × Quattro-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 18–862 MHz |
| Schaltkriterien | 14/18 V, 0/22 kHz, DiSEqC 1.0 |
| Entkopplung Sat, terrestrisch, H/V | typ. 30 dB |
| Rückflussdämpfung | typ. 10 dB |
| Max. Eingangspegel Sat | 95 dBµV |
| Max. Ausgangspegel Sat | 102 dBµV (IMD3 35 dB) |
| Betriebstemperatur | −20 °C bis +70 °C |
| Passendes Netzteil | DUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang |

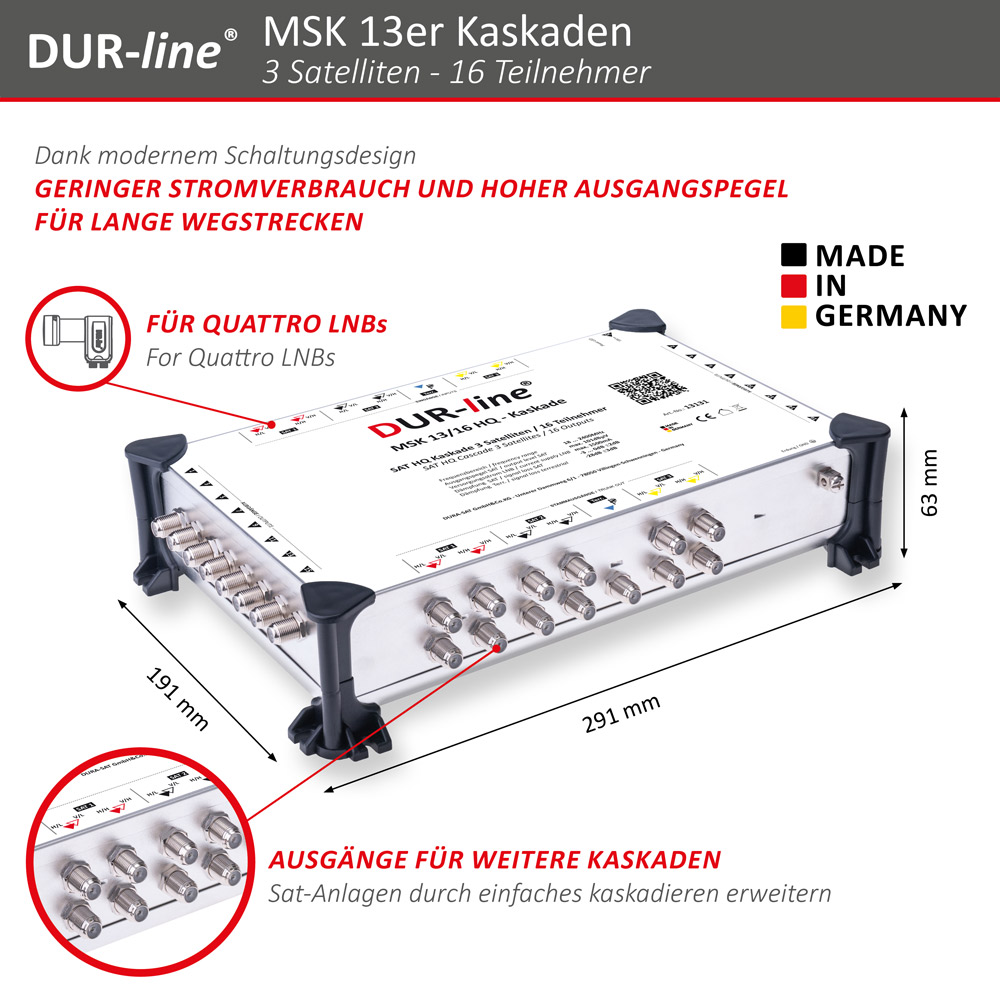

Die Stammausgänge führen alle Ebenen unverändert weiter, sodass sich mehrere Kaskaden hintereinanderschalten lassen. Bleiben Stammausgänge unbelegt, schließen Sie sie mit DC-entkoppelten 75-Ohm-Widerständen ab. Mit dem passenden Netzteil arbeitet die Kaskade auch allein als vollwertiger Multischalter.
Die MSK 13/16 HQ gehört zur kaskadierbaren MSK-HQ-Serie. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
| Verteilprinzip: | Direktanschluss (Legacy), Kaskadierbar |
|---|
