Multischalter für 8 Teilnehmer – die gängigste Größe, auch für zwei Satelliten
Acht Anschlüsse deckt ein 5/8-Multischalter für einen Satelliten ab, ein 9/8 versorgt dieselben acht Teilnehmer mit zwei Satellitenpositionen. Wählen Sie nach Satellitenzahl und danach, ob am Montageort eine Steckdose vorhanden ist.
Sat-Multischalter für 8 Teilnehmer im Detail – 5/8, 9/8, Serien & Kaskade
Acht Anschlüsse sind die meistgebaute Größe im Einfamilienhaus, und sie ist die einzige Stufe, in der Sie zwischen einem und zwei Satelliten frei wählen können. Beide Bauformen versorgen acht Teilnehmer, die unabhängig voneinander durch das gesamte Programmangebot schalten.
5/8 oder 9/8 – ein Satellit oder zwei?
Der 5/8-Multischalter nimmt die vier Empfangsebenen eines Quattro-LNB auf, dazu einen terrestrischen Eingang für DVB-T oder UKW. Für Astra allein ist das die richtige und günstigste Lösung.
Der 9/8-Multischalter hat acht Sat-Eingänge und nimmt damit zwei Quattro-LNBs an einer Multifeed-Halterung auf – üblicherweise Astra und Hotbird. Alle acht Teilnehmer sehen beide Positionen, und jeder schaltet selbst um; niemand muss auf einen anderen warten. So wird eine Zwei-Satelliten-Anlage für mehrere Teilnehmer tatsächlich gebaut – nicht mit einem DiSEqC-Schalter, der für einen einzigen Receiver gedacht ist.
Mit Netzteil oder ohne?
- G-HQ mit Stromsparnetzteil – mit Stromsparautomatik: Läuft kein Receiver, nimmt der Multischalter dem LNB die Speisespannung. Es gibt ihn als 5/8 und als 9/8.
- Blue ECO ohne Netzteil – versorgt sich aus den Receivern, 0 Watt im Standby, ideal wenn am Montageort keine Steckdose sitzt.
- MSRP eco – die schlanke Ausführung für acht Teilnehmer, ebenfalls ohne separates Netzteil.
Wenn es später mehr werden soll

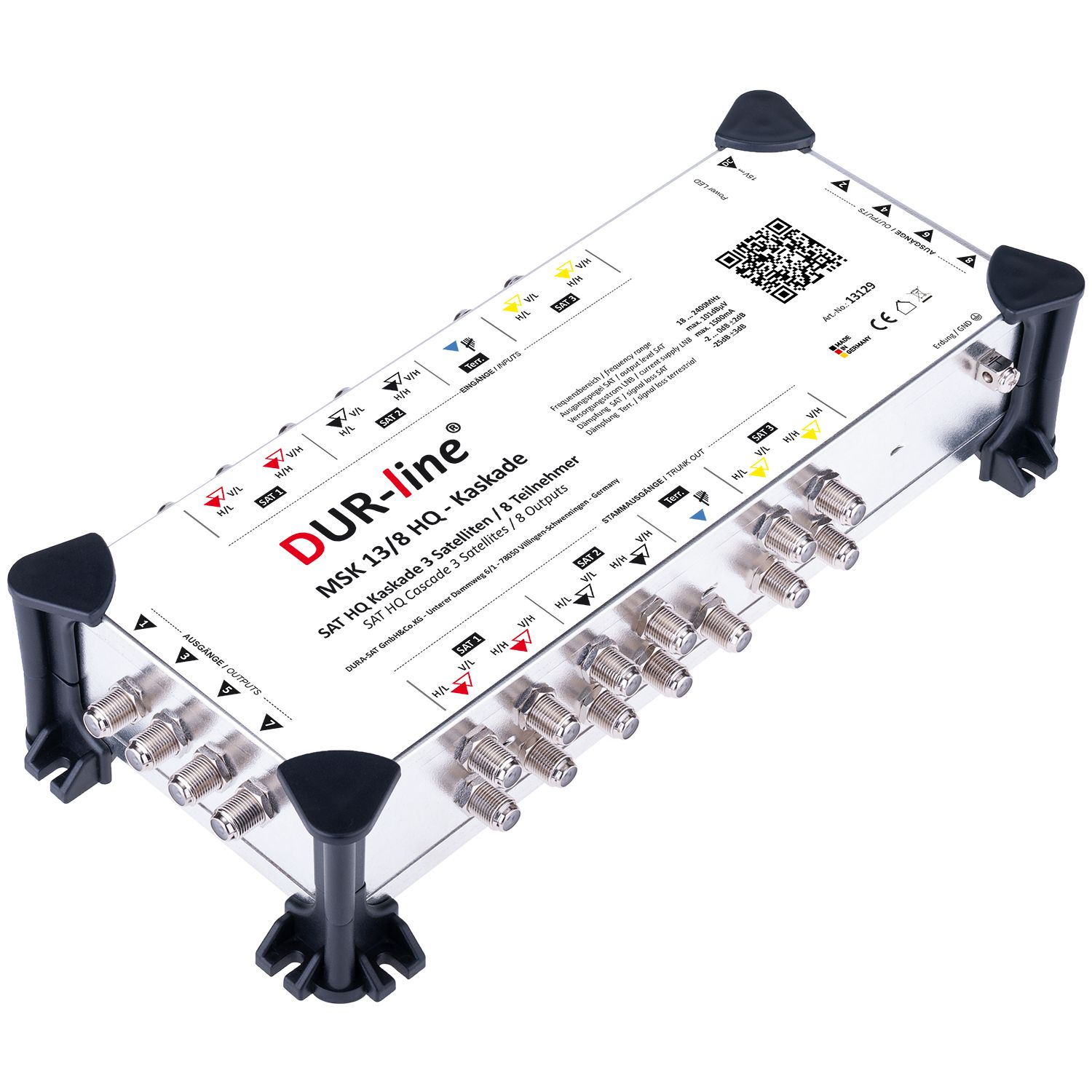

Ein Multischalter verteilt, er verlängert nicht. Wächst die Anlage über acht Teilnehmer hinaus, übernimmt eine Kaskade: Sie wird durchgeschleift und lässt sich bis 32 Teilnehmer ausbauen, ohne dass die Stammleitung neu gezogen wird. Für lange Stammleitungen gibt es den passenden Linienverstärker.
Das passende LNB
Vor jedem Multischalter sitzt ein Quattro-LNB – vier Ebenen, vier Leitungen, dauerhaft und gleichzeitig. Es ist mit 43 mA am Blue ECO Multischalter die sparsamste Kombination, weil der Schalter dem LNB nichts mitteilen muss. Für ein bereits montiertes Quad-LNB nehmen Sie einen quadtauglichen Multischalter; er erzeugt das Steuersignal selbst und arbeitet mit 53 mA.
Wofür die Fünf und die Neun stehen
Die erste Zahl nennt die Eingänge, die zweite die Teilnehmer. Beim 5/8 sind das vier Sat-Ebenen plus ein terrestrischer Eingang, beim 9/8 acht Sat-Ebenen für zwei Satelliten plus derselbe terrestrische Eingang. Über diesen Eingang speisen Sie DVB-T oder UKW-Radio mit ins Netz ein, sodass an jeder Dose beides ankommt und Sie keine zweite Leitung durch das Haus ziehen müssen.
Welches LNB Sie brauchen, wie viele Kabel zum Multischalter gehen und wie weit er von der Schüssel entfernt stehen darf, beantworten die häufigen Fragen unter dieser Übersicht.
FAQ - Multischalter
Der Multischalter ist das Verteilzentrum Ihrer Sat-Anlage: Er nimmt die vier Empfangsebenen vom Quattro-LNB entgegen und gibt jedem angeschlossenen Fernseher genau das Signal, das dieser gerade braucht.
Jeder Teilnehmer bleibt unabhängig. Im Wohnzimmer läuft der Spielfilm, im Gästezimmer die Nachrichten, im Schlafzimmer wird aufgenommen – alle drei Geräte wählen frei aus dem vollen Programmangebot.
Die Teilnehmerzahl ist Ihr Auswahlkriterium. Ein 5/8-Multischalter versorgt einen Satelliten und acht Anschlüsse, ein 9/8 zwei Satelliten und acht Anschlüsse. Rechnen Sie jeden Anschluss mit, der später einmal gebraucht werden könnte – die Leitung liegt beim Neubau einer Anlage deutlich leichter als danach.
Die Übersicht nach Teilnehmerzahl finden Sie unter Multischalter.
Für einen Multischalter brauchen Sie ein Quattro-LNB.
Vier Ausgänge, vier feste Empfangsebenen. Das Quattro-LNB liefert horizontal und vertikal, jeweils im Low- und High-Band, dauerhaft und gleichzeitig an den Multischalter. Der muss dem LNB nichts mitteilen und verteilt nur noch – deshalb ist diese Kombination die Basis jeder größeren Anlage und mit 43 mA am Blue ECO Multischalter zugleich die sparsamste.
Ohne Teilnehmerlimit. Während ein Quad-LNB vier Receiver direkt versorgt, hängt am Quattro der Multischalter – und damit 8, 16 oder 32 Geräte.
Sitzt bereits ein Quad-LNB an der Schüssel? Dann wählen Sie einen quadtauglichen Multischalter; er erzeugt das nötige Steuersignal selbst und arbeitet mit 53 mA.
Passende LNBs finden Sie unter Quattro LNB.
Beide versorgen mehrere Fernseher – der Unterschied liegt darin, wie weit Sie damit kommen.
Ein Quad-LNB reicht für vier Teilnehmer. Es hat vier gleichwertige Ausgänge, an die Sie vier Receiver direkt anschließen. Für eine Wohnung oder ein kleines Haus ist das die einfachste Lösung, und beim Verkabeln ist es gleichgültig, welches Kabel auf welchen Ausgang geht.
Ein Multischalter kennt dieses Limit nicht. Am Quattro-LNB hängt der Multischalter, und der verteilt auf 6, 8, 12 oder 16 Anschlüsse – kaskadiert bis 32. Dazu kommt die zweite Satellitenposition: Mit einem 9/8 sehen alle Teilnehmer Astra und Hotbird, ohne dass jemand umschalten muss.
Und er spart Strom. Am Blue ECO Multischalter zieht ein Quattro-LNB 43 mA – zehn Milliampere weniger als ein Quad-LNB, weil der Schalter dem Quattro kein Steuersignal schicken muss.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
Ein DiSEqC-Schalter verbindet mehrere LNBs mit einem Receiver – über ein einziges Koaxkabel.
Ein Kabel, mehrere Satelliten. Wer Astra und Hotbird empfangen möchte, hat zwei LNBs an der Schüssel. Der DiSEqC-Schalter sitzt dazwischen und verbindet jeweils das LNB mit dem Receiver, dessen Programm Sie gerade gewählt haben. Die Umschaltung steuert der Receiver selbst, Sie merken davon nichts.
Gedacht für einen Teilnehmer. Ein DiSEqC-Schalter versorgt einen Receiver. Sollen mehrere Fernseher zwei Satellitenpositionen sehen, ist der Weg ein 9/8-Multischalter mit zwei Quattro-LNBs an einer Multifeed-Halterung.
Wettergeschützt montieren. Der Schalter sitzt meist am Mast im Freien – die Ausführung im Wetterschutzgehäuse ist dort die richtige Wahl.
Die Modelle für 2 oder 4 Satelliten finden Sie unter DiSEqC-Schalter.
Vier. Vom Quattro-LNB gehen vier Koaxleitungen zum Multischalter – für jede Empfangsebene eine.
Was auf den vier Leitungen liegt: horizontal und vertikal, jeweils getrennt nach Low-Band und High-Band. Zusammen ergeben sie das vollständige Programmangebot des Satelliten, und weil alle vier dauerhaft anliegen, kann der Multischalter jedem Teilnehmer sofort jedes Programm geben.
Bei zwei Satelliten sind es acht. Zwei Quattro-LNBs an einer Multifeed-Halterung, acht Leitungen, ein 9/8-Multischalter – so entsteht eine Anlage für Astra und Hotbird.
Der terrestrische Eingang kommt dazu. Die Fünf im Namen 5/8 steht für vier Sat-Ebenen plus einen Eingang für DVB-T oder UKW.
Passende Multischalter finden Sie unter Multischalter.
Bis etwa 20 Meter zwischen LNB und Multischalter sind mit normalem Koaxkabel unkritisch – das deckt den üblichen Weg von der Schüssel bis in den Hausanschlussraum ab.
Darüber entscheidet die Kabelqualität. Je länger die Leitung, desto mehr Pegel geht verloren, vor allem im oberen Frequenzbereich. Ab etwa 30 Metern spielt ein hochwertiges Koaxkabel mit 7 mm Durchmesser seinen Vorteil aus.
Kurz zur Schüssel, lang ins Haus. Halten Sie die vier Leitungen vom LNB zum Multischalter so kurz wie möglich und legen Sie die längeren Wege erst dahinter zu den einzelnen Teilnehmern. Für große Anlagen gibt es Kaskaden, für lange Stammleitungen den passenden Linienverstärker.
