DUR-line MSV 505 HQ - Linienverstärker
DUR-line MSV 505 HQ - Linienverstärker
89,90 €*
- 20 bis 24 dB Verstärkung – hebt den Pegel der Stammleitung an, damit auch die oberste Etage volle Signalreserve hat
- Eine Satellitenposition – verstärkt 4 × Sat und 1 × terrestrisch gleichzeitig, passend zur MSK-Reihe derselben Größe
- 15 dB Regelbereich – jede Ebene lässt sich einzeln einstellen und an unterschiedlich lange Zuleitungen angleichen
- Zwei Betriebsschalter – LNB Power und Remote Power bestimmen, woher Verstärker und LNB ihren Strom beziehen
- 115 Ausgangspegel – mit 4 dB Entzerrung, die den frequenzabhängigen Kabelverlust ausgleicht
- 140 × 110 × 63 mm – kompaktes Gehäuse, das sich direkt neben die Kaskaden auf die Montageplatte setzen lässt
- Made in Germany – Entwicklung und Fertigung in Villingen-Schwenningen, direkt vom Hersteller
Momentan nicht verfügbar
Produktinformationen "DUR-line MSV 505 HQ - Linienverstärker"
Der DUR-line MSV 505 HQ hebt den Pegel in einer Kaskadenanlage mit eine Satellitenposition wieder an. Er wird in die Stammleitung eingeschleift und verstärkt alle Ebenen gleichzeitig um 20 bis 24 dB. Damit sehen auch die letzten Etagen einer hohen Stammleitung denselben Pegel wie die erste. Der Regelbereich von 15 dB lässt sich je Ebene getrennt einstellen, sodass sich unterschiedlich lange Zuleitungen sauber angleichen lassen.
Technische Daten
| Typ | MSV 505 HQ (Art. 13023) |
| Satellitenpositionen | 1 |
| Eingänge | 4 × Sat und 1 × terrestrisch |
| Stammausgänge | 4 × Sat und 1 × terrestrisch |
| Verstärkung Sat | 20–24 dB |
| Verstärkung terrestrisch | 20 dB |
| Pegel-Regelbereich | 15 dB, je Ebene getrennt einstellbar |
| Entzerrung Sat | 4 dB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 18–862 MHz |
| Max. Eingangspegel | 92 dBµV Sat, 90 dBµV terrestrisch |
| Max. Ausgangspegel Sat | 115 dBµV (IMA3 60 dB) |
| Max. Ausgangspegel terrestrisch | 110 dBµV (IMA3 60 dB) |
| Entkopplung | typ. 30 dB |
| Rückflussdämpfung | typ. 10 dB |
| Stromaufnahme | 220 mA bei 12–18 V DC |
| LNB-Versorgungsstrom | 2000 mA (mit Netzteil) |
| Betriebstemperatur | −20 °C bis +50 °C |

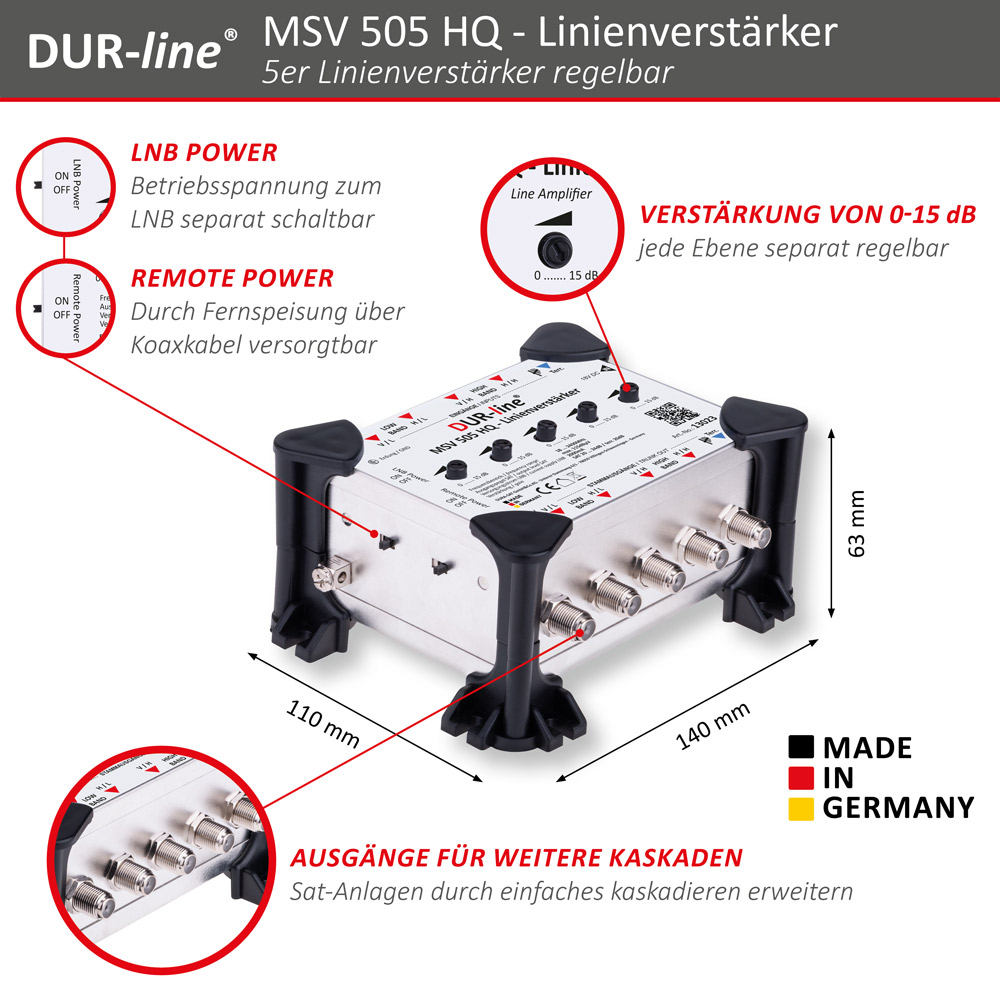

| Abmessungen (B × H × T) | 140 × 110 × 63 mm |
| Passendes Netzteil | DUR-line NT 18-1200 F (Art. 10727) |
Zwei Schalter steuern die Stromversorgung: LNB Power schaltet die Speisespannung für das LNB zu, wenn vor dem Verstärker keine Kaskade mit eigener Versorgung sitzt. Remote Power legt fest, ob der Verstärker über ein eigenes Netzteil an der DC-Buchse läuft oder per Fernspeisung aus den dahinterliegenden Bausteinen. Die Entzerrung von 4 dB gleicht zusätzlich den frequenzabhängigen Kabelverlust aus.
Der MSV 505 HQ ergänzt die MSK-Kaskaden der 1-Satelliten-Reihe. Entwickelt und gefertigt wird in Villingen-Schwenningen: Wir sind Hersteller, nicht Händler – Konstruktion, Fertigung und Support kommen aus einer Hand. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.
| Verteilprinzip: | Kaskadierbar |
|---|
