Multischalter für 12 Teilnehmer – für das Mehrfamilienhaus
Zwölf Anschlüsse versorgt ein 5/12-Multischalter aus einem Quattro-LNB; als Kaskade sind zwei bis vier Satellitenpositionen möglich. Wählen Sie nach Satellitenzahl und danach, ob durchgeschleift werden soll.
Sat-Multischalter für 12 Teilnehmer im Detail – Einzelschalter, Kaskade & Satellitenzahl
Zwölf Anschlüsse sind die Größe für das Zwei- bis Dreifamilienhaus oder ein Einfamilienhaus, in dem jedes Zimmer eine Dose bekommt. Ab dieser Stufe stellt sich eine Frage, die bei acht Teilnehmern noch keine Rolle spielt: ein Schalter für alles – oder eine Kaskade?
Einzelschalter oder Kaskade?
Der 5/12-Multischalter nimmt ein Quattro-LNB auf und gibt zwölf Anschlüsse aus, dazu einen terrestrischen Eingang. Ein Gerät, eine Verteilstelle, kurze Wege – die einfachste Lösung, wenn alle zwölf Dosen von einem Punkt aus erreichbar sind.
Eine Kaskade wird dagegen durchgeschleift: Jede Stufe bedient ihre eigenen Teilnehmer und gibt das Signal an die nächste weiter. Das lohnt sich, wenn die Anschlüsse über mehrere Etagen oder Gebäudeteile verteilt liegen, denn Sie sparen die langen Einzelleitungen zu jeder Dose. Und die Anlage bleibt offen: Ausbau bis 32 Teilnehmer ist möglich, ohne die Stammleitung neu zu ziehen.
Zwölf Teilnehmer, mehr als ein Satellit
Für zwölf Anschlüsse gibt es die Kaskaden in mehreren Eingangsstufen:
- 5/12 – ein Satellit, ein Quattro-LNB, vier Sat-Eingänge plus terrestrisch
- 9/12 – zwei Satellitenpositionen, zwei Quattro-LNBs an einer Multifeed-Halterung, etwa Astra und Hotbird

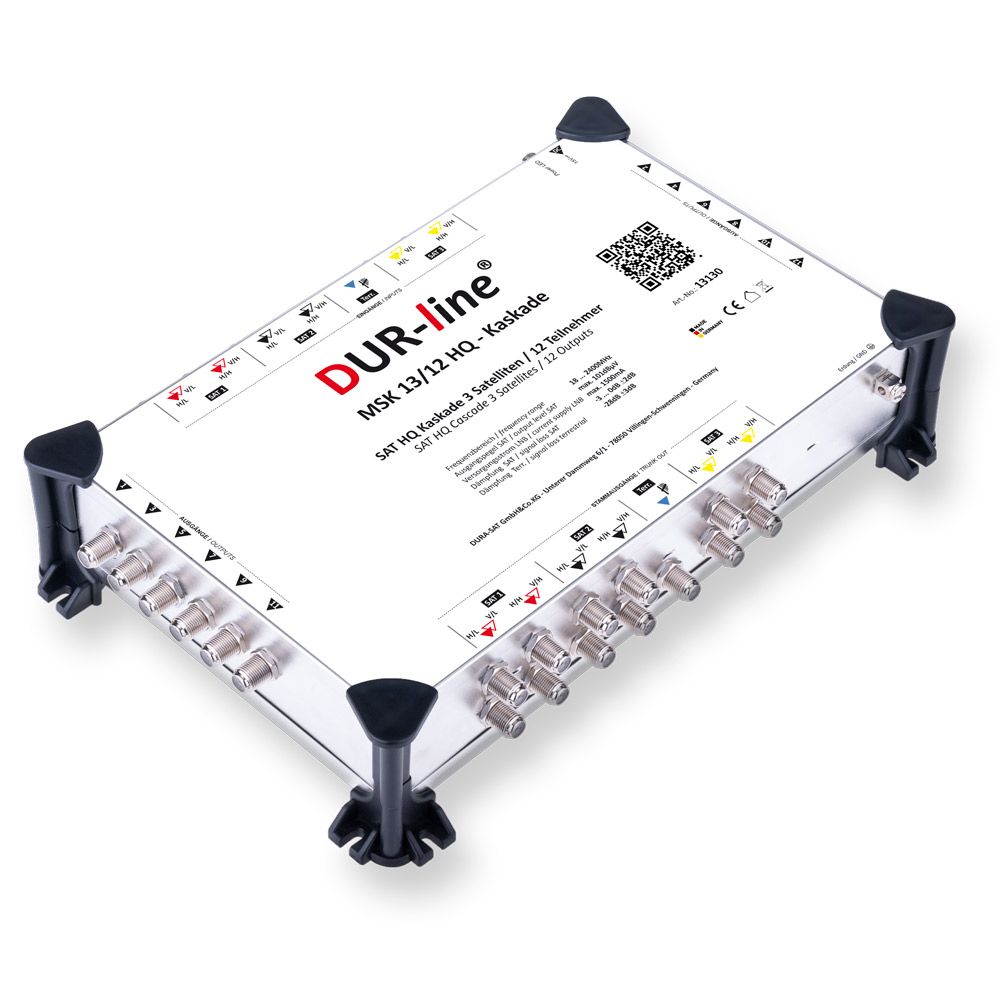

- 13/12 – drei Positionen für das erweiterte internationale Angebot

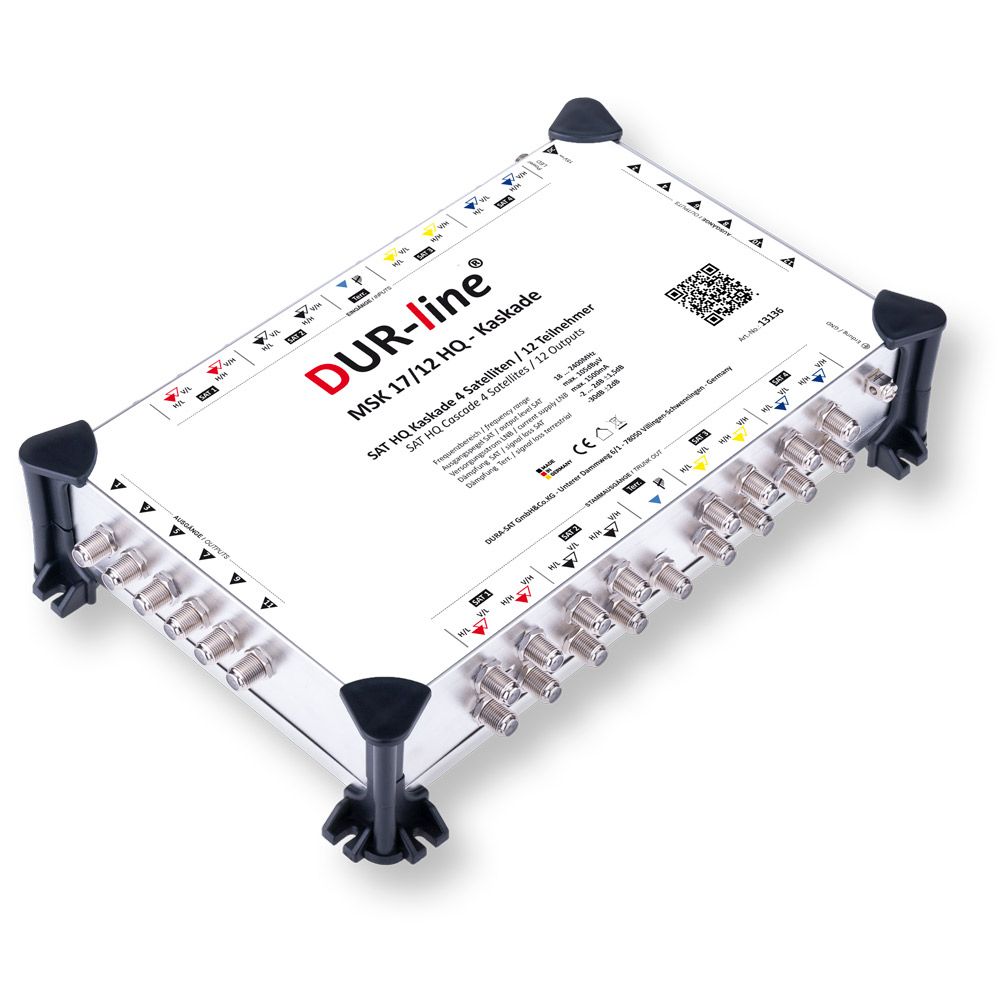

- 17/12 – vier Positionen, die größte Eingangsstufe der Serie
Jeder der zwölf Teilnehmer wählt frei aus allen angeschlossenen Positionen, ohne Rücksicht auf die anderen Geräte.
Kabelwege und Stromversorgung
Die vier Leitungen vom LNB zum Multischalter bleiben kurz; die längeren Wege entstehen erst dahinter. Bis etwa 20 Meter ist normales Koaxkabel unkritisch, ab rund 30 Metern zahlt sich ein hochwertiges Kabel mit 7 mm Durchmesser aus, und für lange Stammleitungen gibt es den passenden Linienverstärker. Bei zwölf Teilnehmern läuft die Anlage praktisch rund um die Uhr – die Serie Blue ECO kommt dabei ohne separates Netzteil aus und steht im Standby bei 0 Watt, die Serie G-HQ nimmt dem LNB über ihre Stromsparautomatik die Speisespannung, sobald kein Receiver mehr läuft.
Wie Sie die Teilnehmerzahl richtig zählen
Gezählt werden Anschlussdosen, nicht Geräte. Ein Receiver mit Twin-Tuner belegt zwei Anschlüsse, wenn er gleichzeitig aufnehmen und ein anderes Programm zeigen soll. Im Mehrfamilienhaus rechnet man üblicherweise mit drei bis vier Dosen je Wohnung – bei drei Wohnungen sind zwölf Anschlüsse also keine Reserve, sondern der Bedarf. Planen Sie eher eine Stufe größer: Der Aufpreis fällt einmalig an, eine nachträglich fehlende Leitung kostet Wand.
Welches LNB davor gehört und wie die vier Leitungen belegt werden, steht in den häufigen Fragen unter dieser Übersicht.
FAQ - Multischalter
Der Multischalter ist das Verteilzentrum Ihrer Sat-Anlage: Er nimmt die vier Empfangsebenen vom Quattro-LNB entgegen und gibt jedem angeschlossenen Fernseher genau das Signal, das dieser gerade braucht.
Jeder Teilnehmer bleibt unabhängig. Im Wohnzimmer läuft der Spielfilm, im Gästezimmer die Nachrichten, im Schlafzimmer wird aufgenommen – alle drei Geräte wählen frei aus dem vollen Programmangebot.
Die Teilnehmerzahl ist Ihr Auswahlkriterium. Ein 5/8-Multischalter versorgt einen Satelliten und acht Anschlüsse, ein 9/8 zwei Satelliten und acht Anschlüsse. Rechnen Sie jeden Anschluss mit, der später einmal gebraucht werden könnte – die Leitung liegt beim Neubau einer Anlage deutlich leichter als danach.
Die Übersicht nach Teilnehmerzahl finden Sie unter Multischalter.
Für einen Multischalter brauchen Sie ein Quattro-LNB.
Vier Ausgänge, vier feste Empfangsebenen. Das Quattro-LNB liefert horizontal und vertikal, jeweils im Low- und High-Band, dauerhaft und gleichzeitig an den Multischalter. Der muss dem LNB nichts mitteilen und verteilt nur noch – deshalb ist diese Kombination die Basis jeder größeren Anlage und zugleich die sparsamste: Der Blue ECO Multischalter braucht damit selbst nur 43 mA.
Ohne Teilnehmerlimit. Während ein Quad-LNB vier Receiver direkt versorgt, hängt am Quattro der Multischalter – und damit 8, 16 oder 32 Geräte.
Sitzt bereits ein Quad-LNB an der Schüssel? Dann wählen Sie einen quadtauglichen Multischalter; er erzeugt das nötige Steuersignal selbst und braucht dafür 53 mA.
Passende LNBs finden Sie unter Quattro LNB.
Beide versorgen mehrere Fernseher – der Unterschied liegt darin, wie weit Sie damit kommen.
Ein Quad-LNB reicht für vier Teilnehmer. Es hat vier gleichwertige Ausgänge, an die Sie vier Receiver direkt anschließen. Für eine Wohnung oder ein kleines Haus ist das die einfachste Lösung, und beim Verkabeln ist es gleichgültig, welches Kabel auf welchen Ausgang geht.
Ein Multischalter kennt dieses Limit nicht. Am Quattro-LNB hängt der Multischalter, und der verteilt auf 6, 8, 12 oder 16 Anschlüsse – kaskadiert bis 32. Dazu kommt die zweite Satellitenposition: Mit einem 9/8 sehen alle Teilnehmer Astra und Hotbird, ohne dass jemand umschalten muss.
Und er spart Strom. Mit einem Quattro-LNB braucht der Blue ECO Multischalter selbst nur 43 mA – zehn Milliampere weniger als mit einem Quad-LNB, weil er dem Quattro kein Steuersignal schicken muss.
Die Auswahl nach Teilnehmerzahl finden Sie unter Multischalter.
Vier. Vom Quattro-LNB gehen vier Koaxleitungen zum Multischalter – für jede Empfangsebene eine.
Was auf den vier Leitungen liegt: horizontal und vertikal, jeweils getrennt nach Low-Band und High-Band. Zusammen ergeben sie das vollständige Programmangebot des Satelliten, und weil alle vier dauerhaft anliegen, kann der Multischalter jedem Teilnehmer sofort jedes Programm geben.
Bei zwei Satelliten sind es acht. Zwei Quattro-LNBs an einer Multifeed-Halterung, acht Leitungen, ein 9/8-Multischalter – so entsteht eine Anlage für Astra und Hotbird.
Der terrestrische Eingang kommt dazu. Die Fünf im Namen 5/8 steht für vier Sat-Ebenen plus einen Eingang für DVB-T oder UKW.
Passende Multischalter finden Sie unter Multischalter.
Bis etwa 20 Meter zwischen LNB und Multischalter sind mit normalem Koaxkabel unkritisch – das deckt den üblichen Weg von der Schüssel bis in den Hausanschlussraum ab.
Darüber entscheidet die Kabelqualität. Je länger die Leitung, desto mehr Pegel geht verloren, vor allem im oberen Frequenzbereich. Ab etwa 30 Metern spielt ein hochwertiges Koaxkabel mit 7 mm Durchmesser seinen Vorteil aus.
Kurz zur Schüssel, lang ins Haus. Halten Sie die vier Leitungen vom LNB zum Multischalter so kurz wie möglich und legen Sie die längeren Wege erst dahinter zu den einzelnen Teilnehmern. Für große Anlagen gibt es Kaskaden, für lange Stammleitungen den passenden Linienverstärker.
