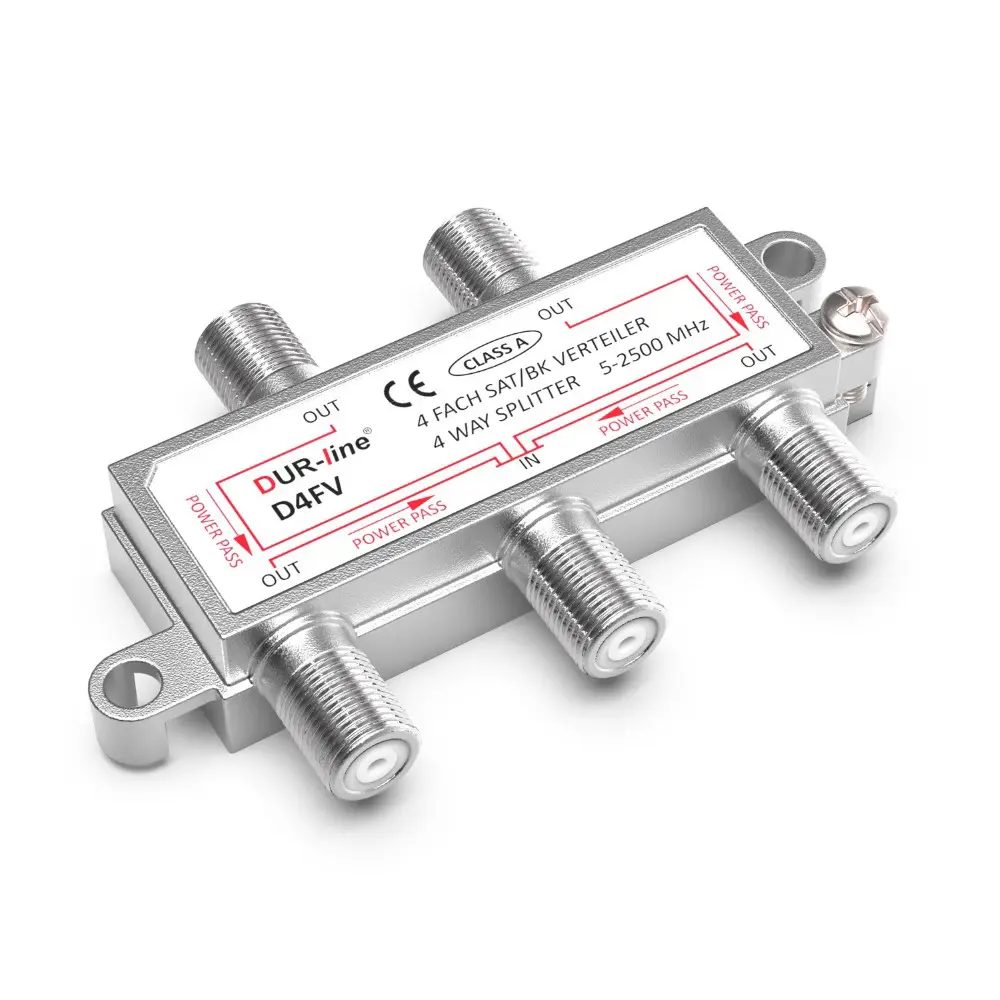

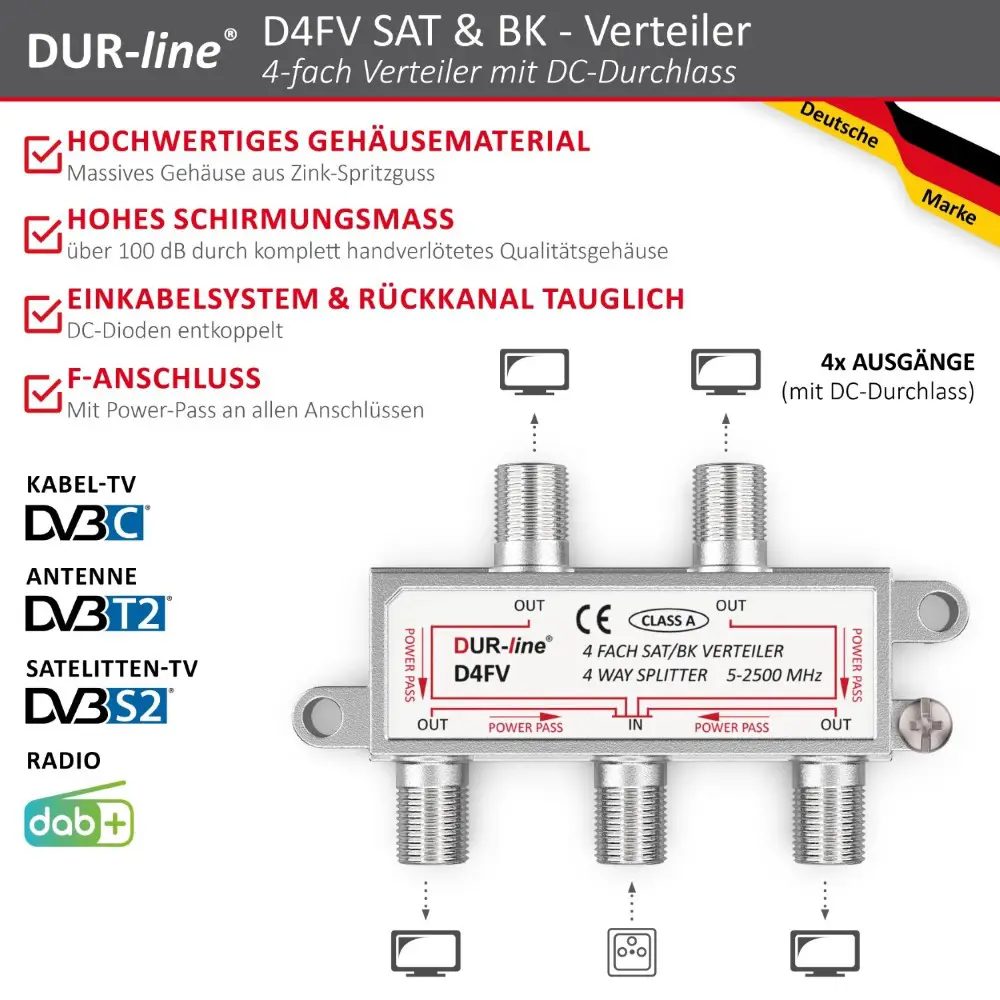

Der DUR-line D4FV bringt vier Anschlüsse an eine Antennenleitung — die übliche Größe, wenn ein Kabelanschluss eine ganze Wohnung versorgen soll. Bei 9,1 dB Verteildämpfung arbeitet er von 5 bis 2500 MHz und trägt Kabelfernsehen, DVB-T/T2, UKW und DAB+ ebenso wie das Sat-Band.

Technische Daten

Die gängige Größe für eine Wohnung

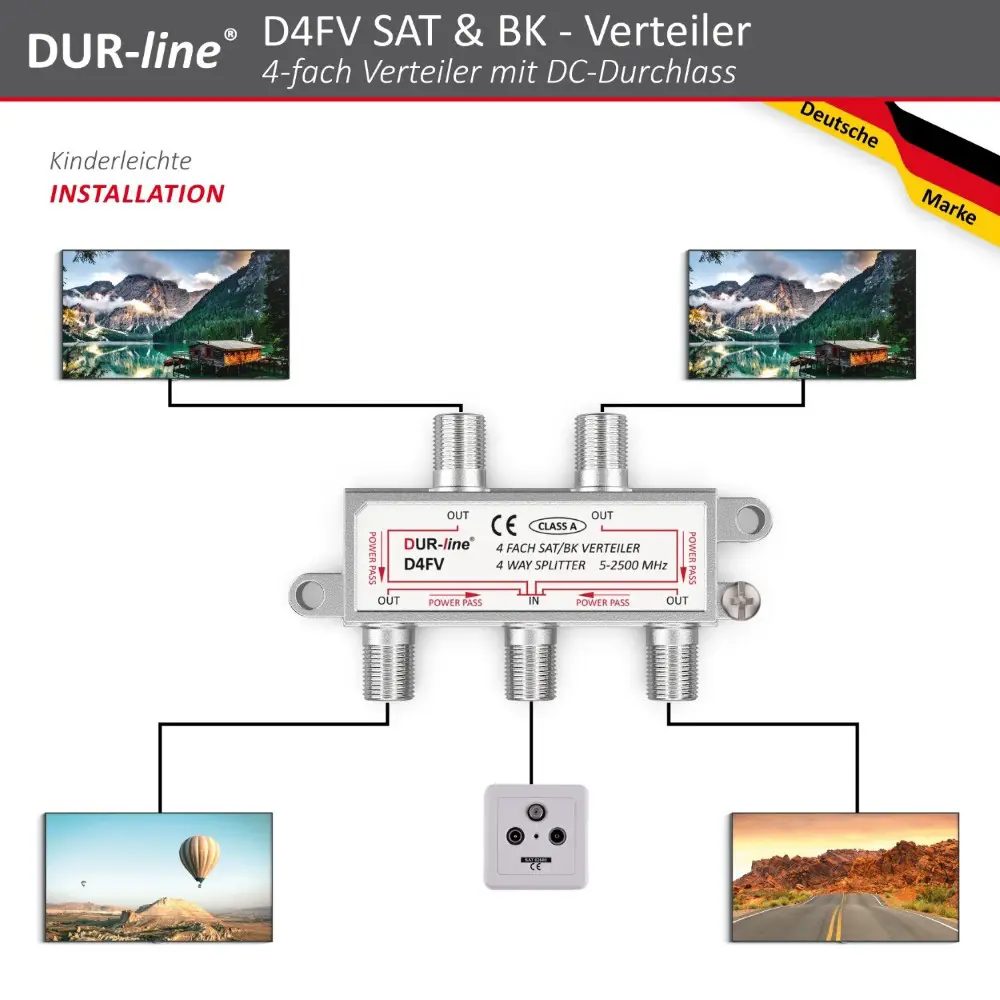

Vier Wege reichen in den meisten Wohnungen für Wohnzimmer, Schlafzimmer, Küche und einen Reserveanschluss. Bleibt ein Ausgang zunächst frei, gehört dort ein 75-Ohm-Abschlusswiderstand hinein — ein offener Ausgang wirft das Signal zurück in die Leitung und verschlechtert den Empfang an den anderen Anschlüssen.

Pegel richtig planen

Am Receiver sollten rund 55 bis 65 dB ankommen. Ziehen Sie vom Pegel der Signalquelle die 9,1 dB des Verteilers ab und rechnen Sie je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band dazu. Reicht das nicht, hilft ein Inlineverstärker dicht hinter LNB oder Multischalter, also dort, wo das Signal noch sauber ist.

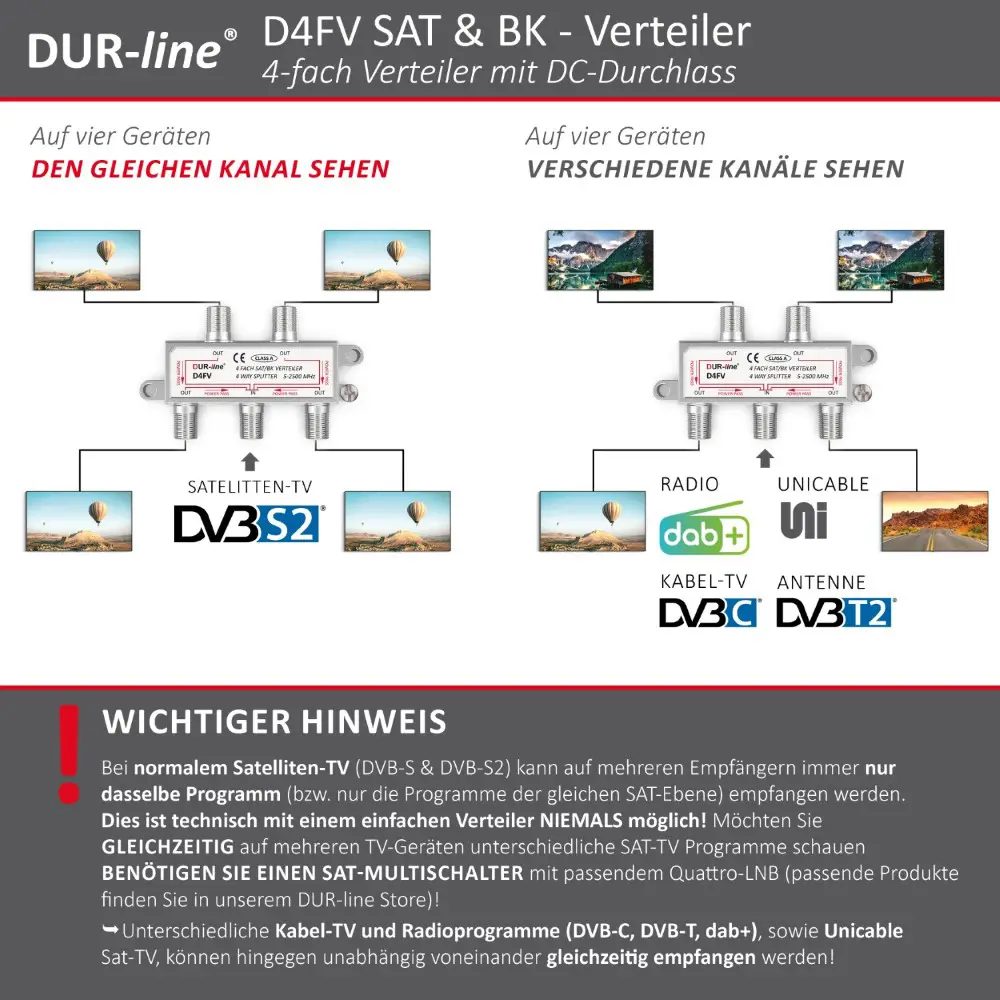

Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommt

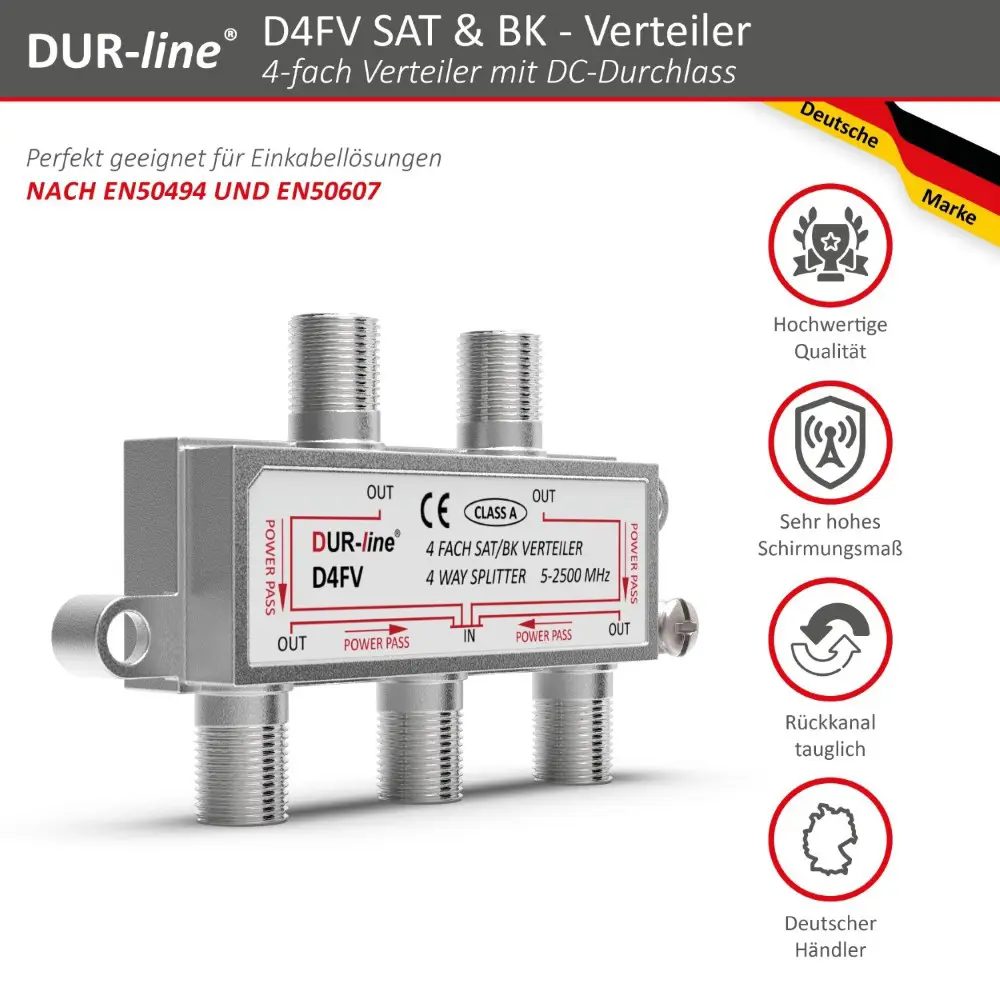

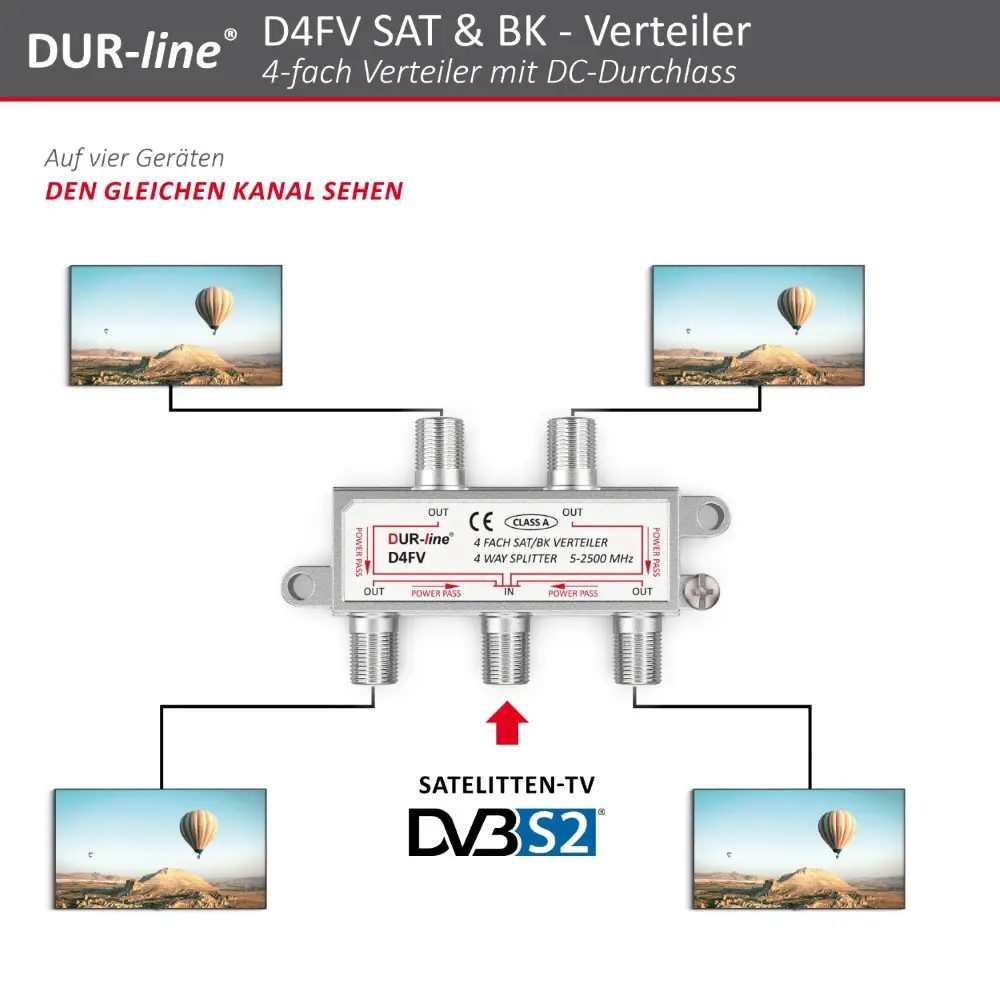

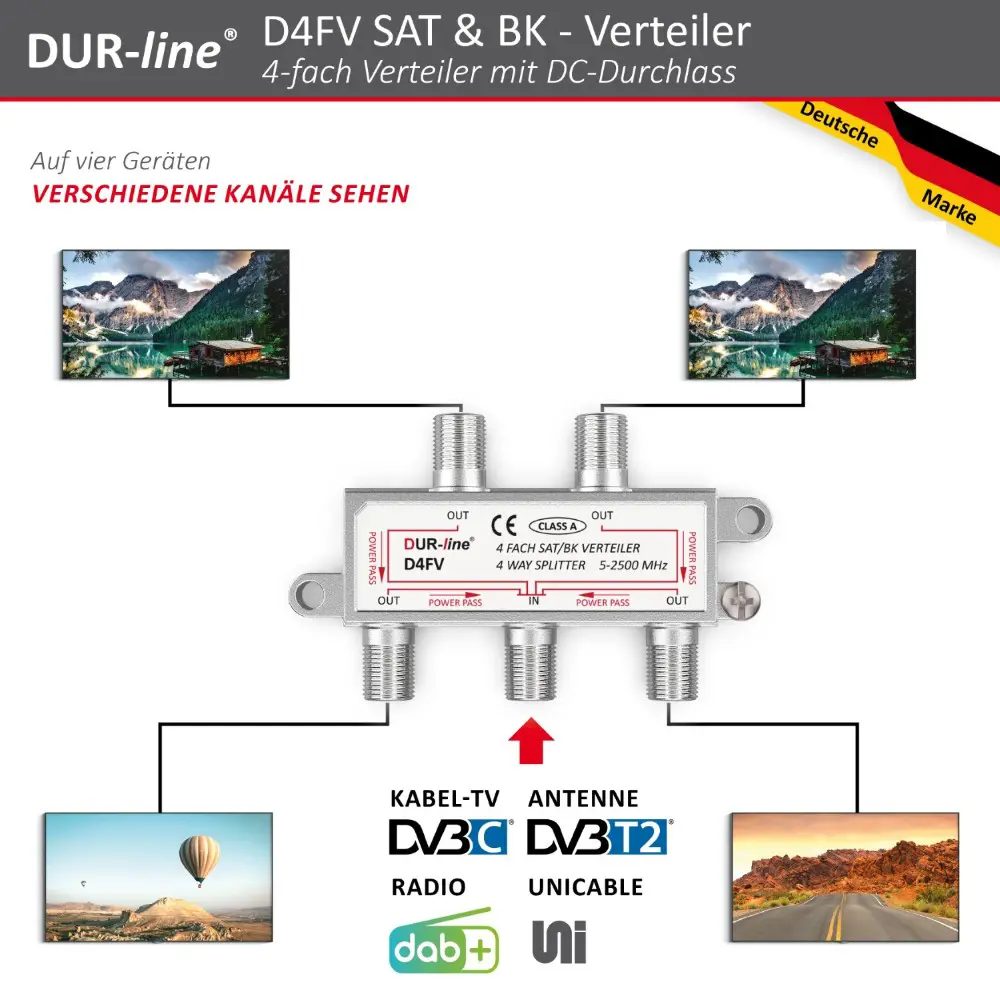

Im Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt dasselbe Signal auf der Leitung, und alle vier Anschlüsse bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung, etwa vom Quad-LNB oder aus dem Multischalter.

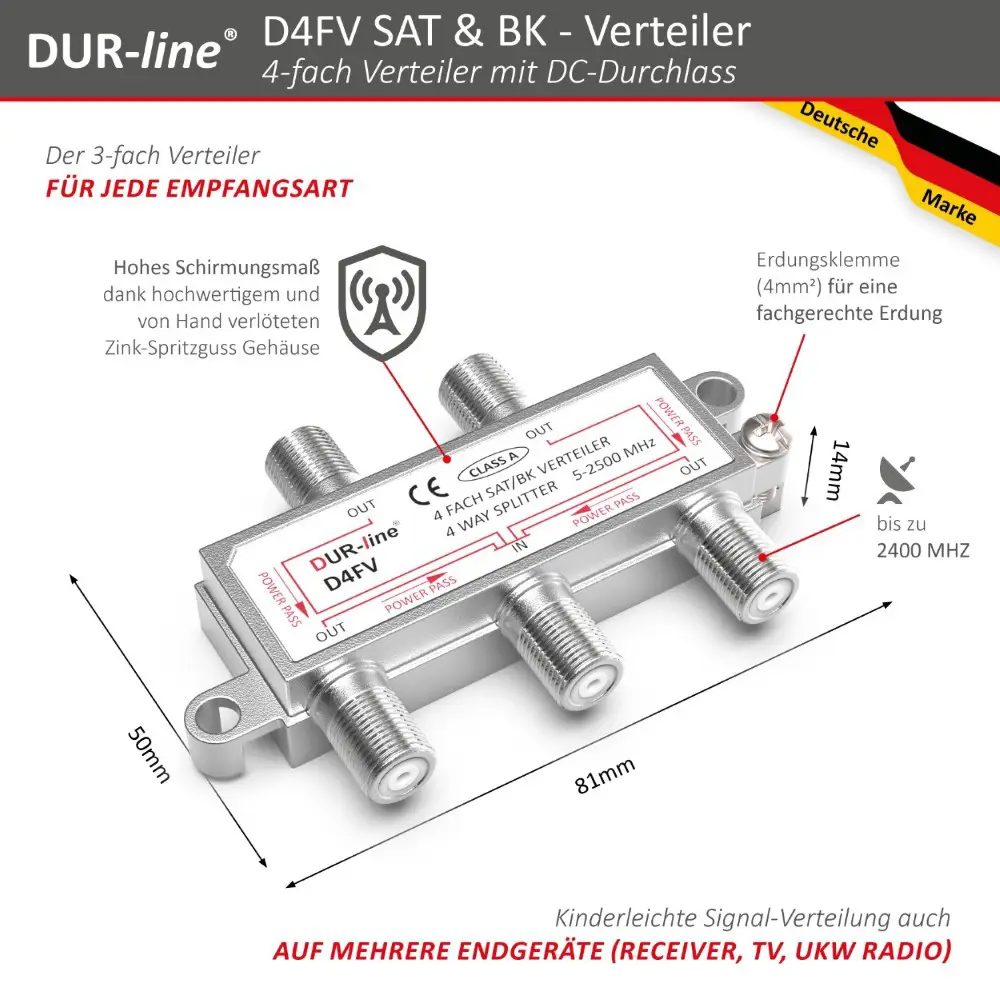

Montage und Erdung

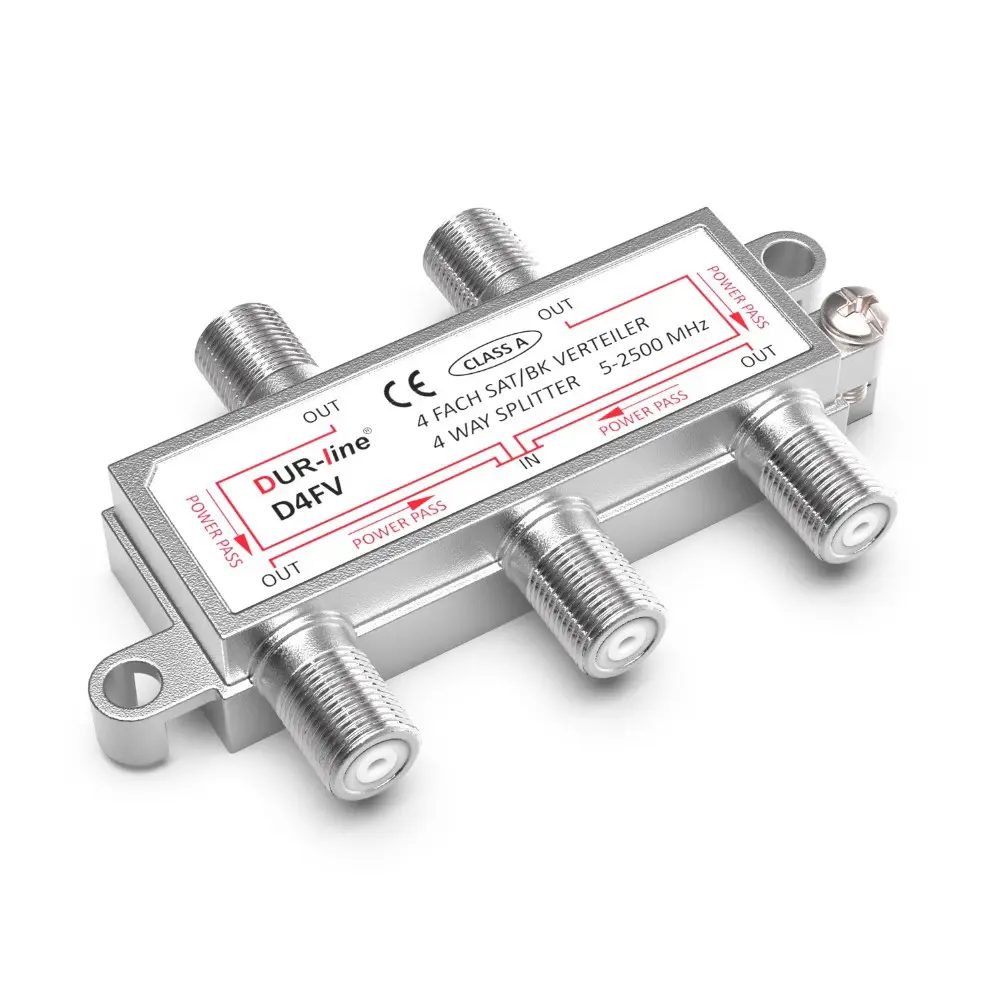

Zwei Laschen nehmen den Verteiler auf, damit er fest sitzt und die Kabel nicht an den F-Verbindungen ziehen. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm².
