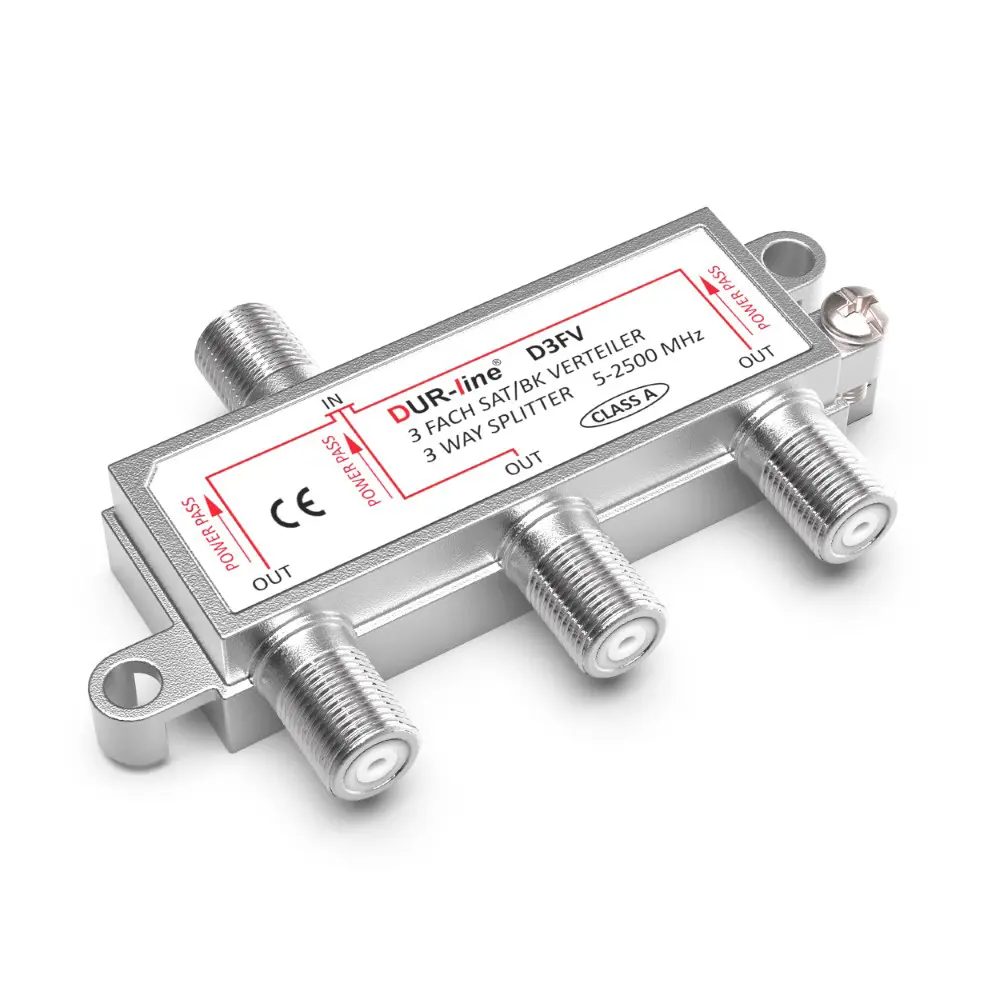

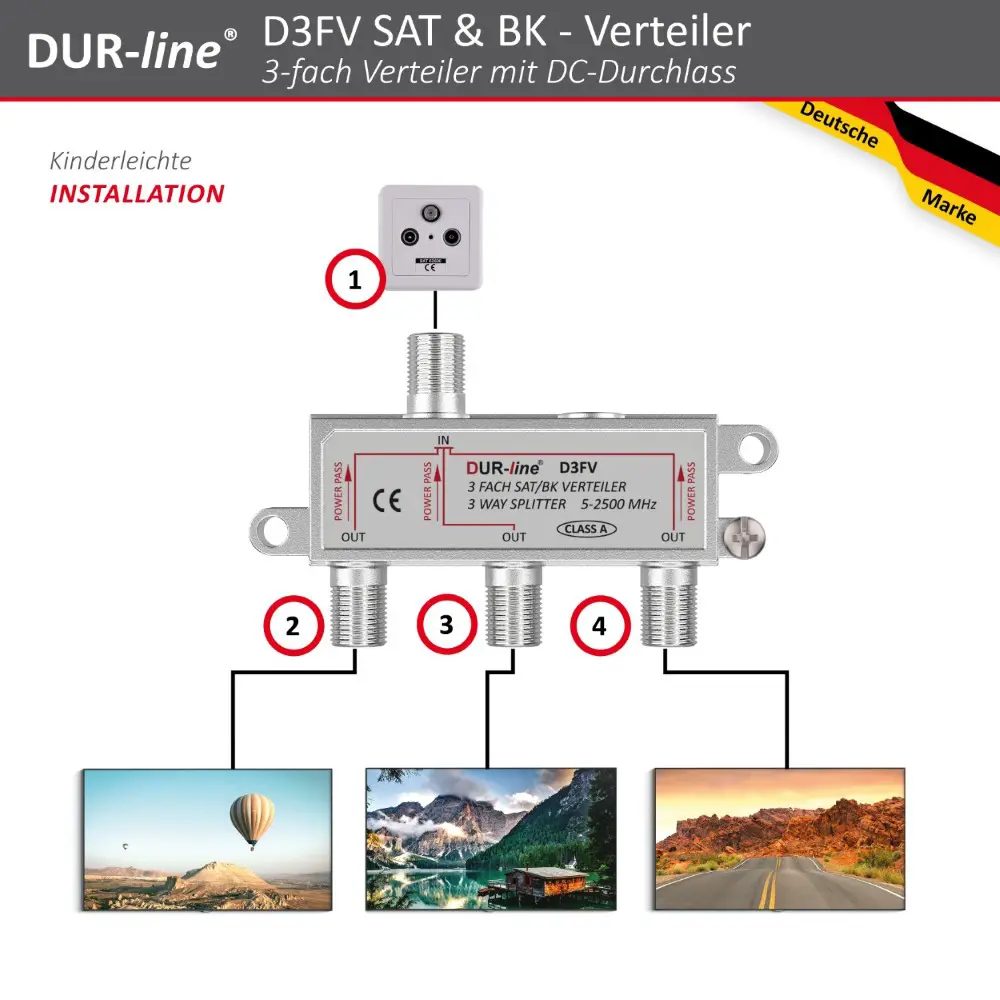

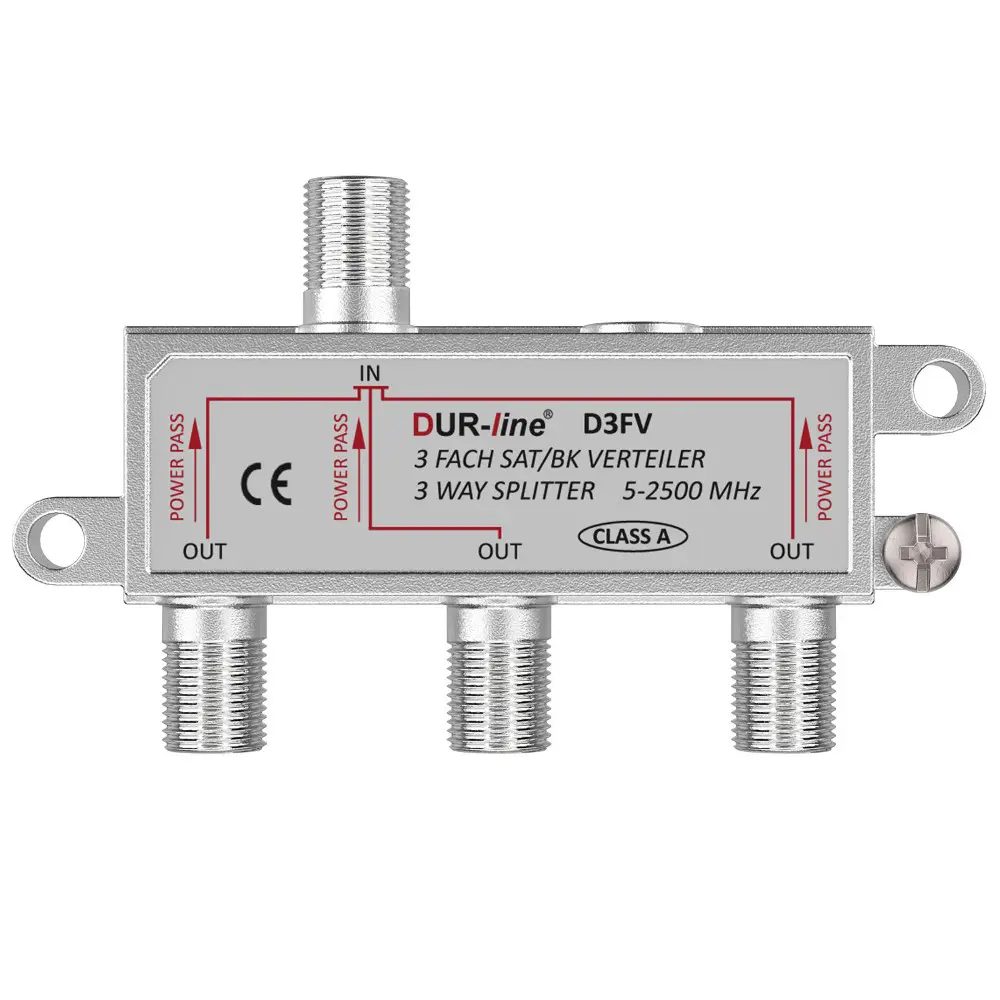

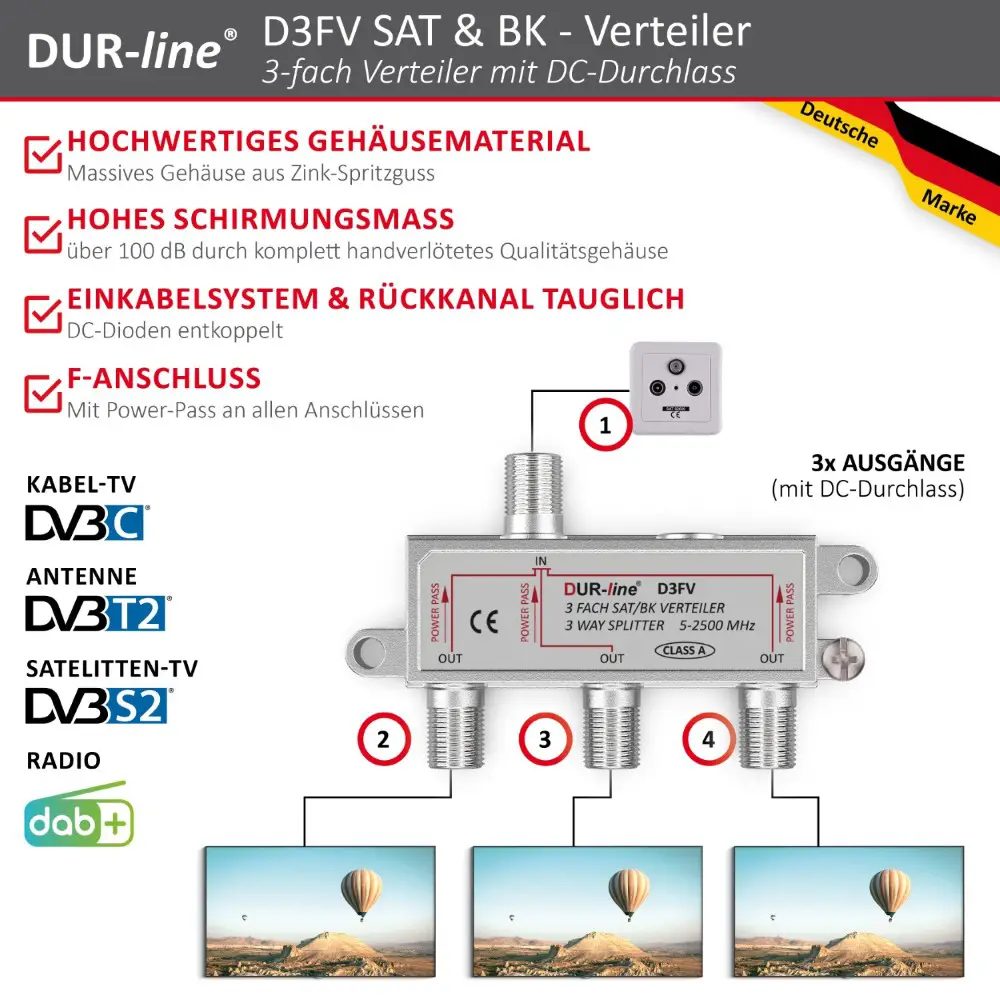

Der DUR-line D3FV teilt eine Antennenleitung auf drei Anschlüsse auf — Wohnzimmer, Schlafzimmer und Küche an einem Kabel, oder Fernseher, Radio und ein Zweitgerät im selben Raum. Die Verteildämpfung liegt bei 7,5 dB, der Frequenzbereich von 5 bis 2500 MHz deckt Kabel, Terrestrik und Sat gemeinsam ab.

Technische Daten

Drei Wege statt vier

Für drei Anschlüsse ist der Dreifach-Verteiler die sauberere Lösung als ein Vierfach-Verteiler mit einem freien Ausgang: Er nimmt der Leitung 1,6 dB weniger weg und lässt keinen offenen Anschluss zurück, der abgeschlossen werden müsste. Bleibt an einem Vierfach-Verteiler ein Ausgang unbelegt, gehört dort ein 75-Ohm-Abschlusswiderstand hinein, damit die Leitung sauber abgeschlossen ist.

Pegel richtig planen

Am Receiver sollten rund 55 bis 65 dB ankommen. Ziehen Sie vom Pegel der Signalquelle die 7,5 dB des Verteilers ab und rechnen Sie je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band dazu. Wird es knapp, setzen Sie einen Inlineverstärker dicht hinter LNB oder Multischalter — dort, wo das Signal noch sauber ist.

Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommt

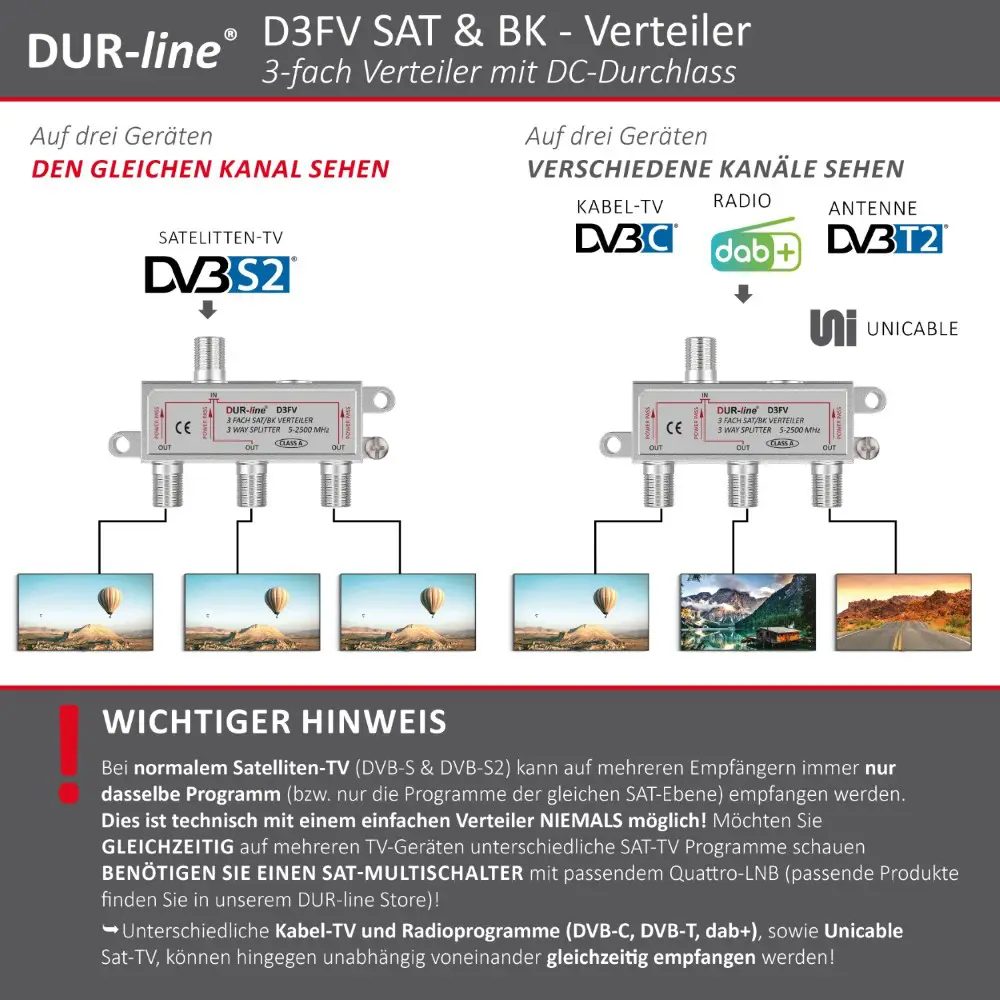

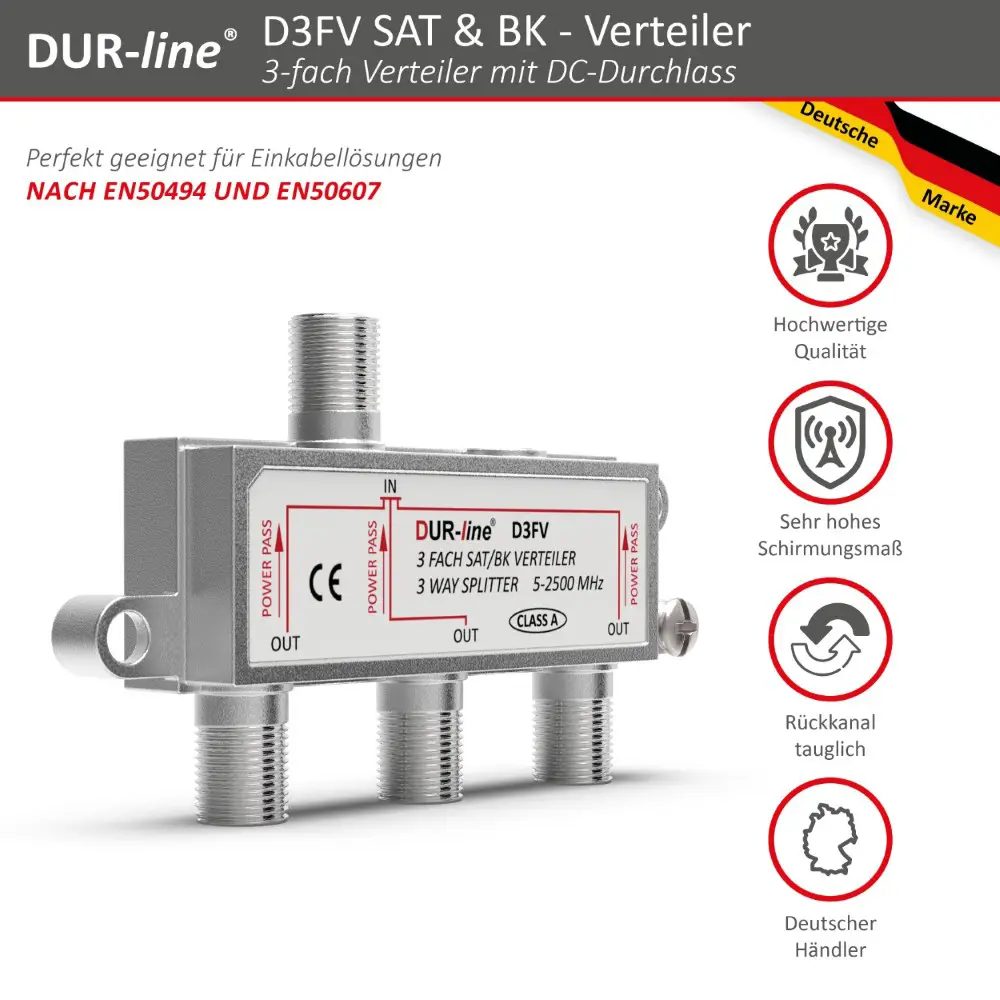

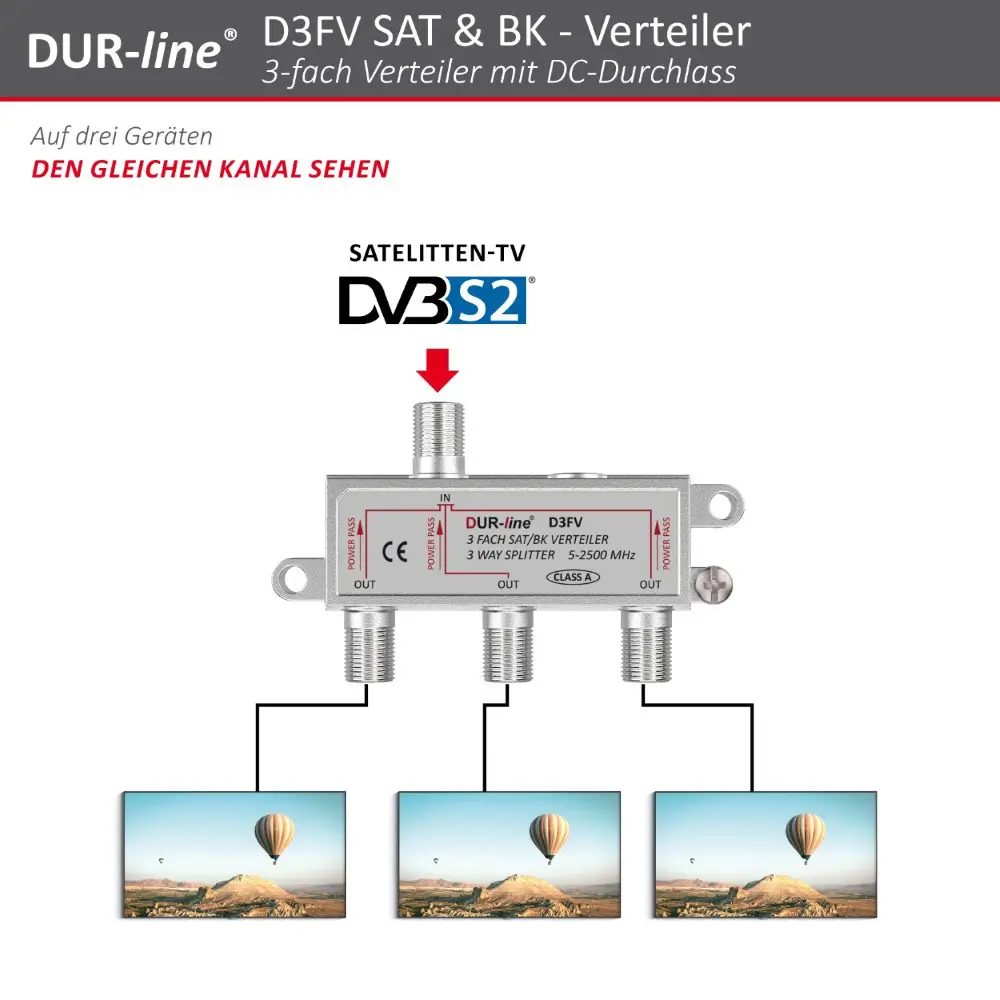

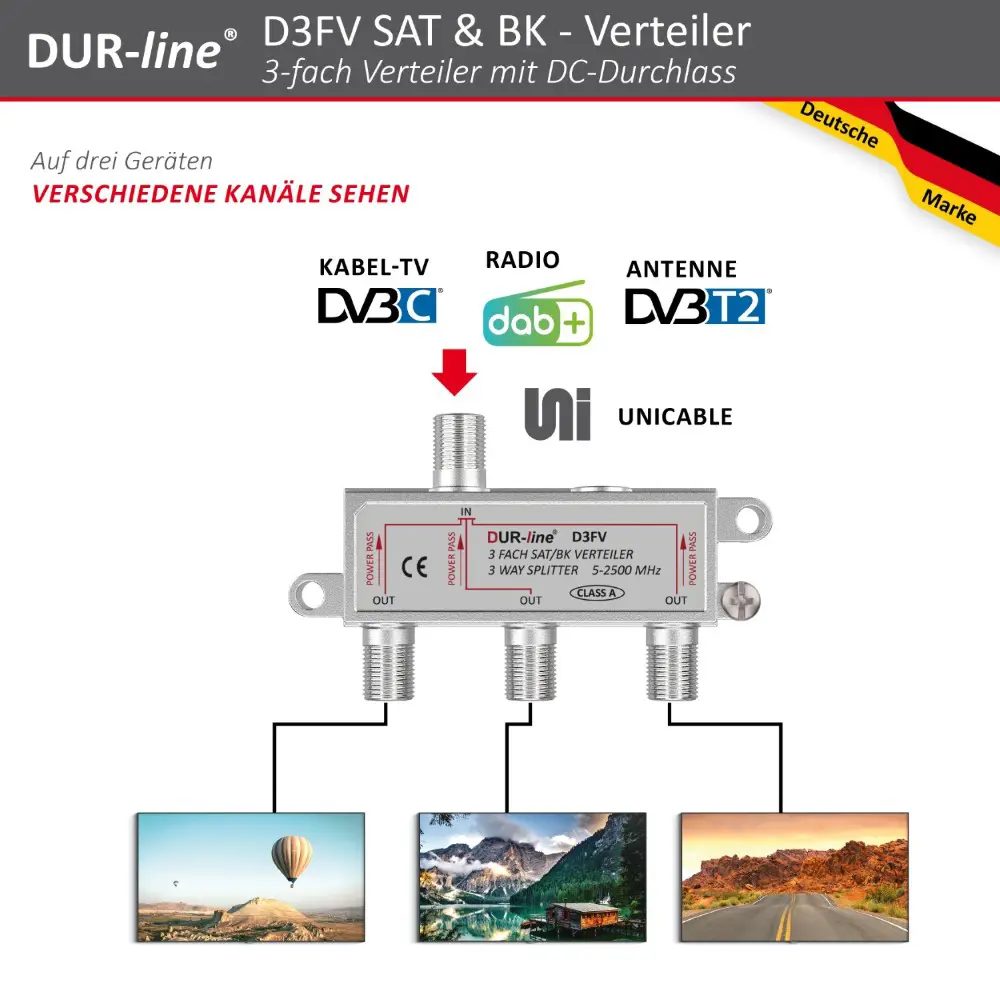

Im Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt immer dasselbe Signal auf der Leitung, und alle drei Geräte bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung, etwa vom Quad-LNB oder vom Multischalter.

Montage und Erdung

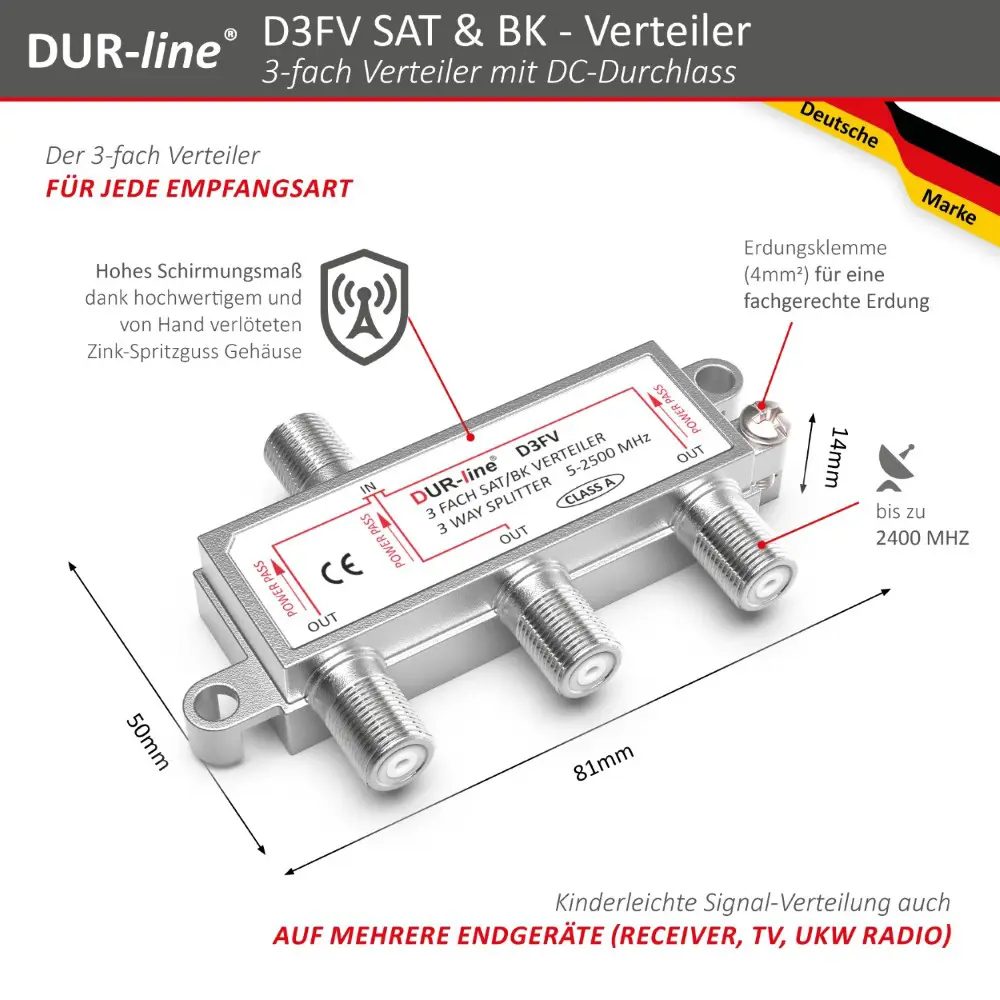

Zwei Laschen halten den Verteiler fest an der Wand oder im Technikschrank, damit das Gewicht der Kabel nicht an den F-Verbindungen zieht. Der Potentialausgleich läuft über die Schraubklemme am Gehäuse, die Leiter bis 4 mm² aufnimmt.

Passende F-Stecker, Erdungsblöcke und Antennendosen finden Sie in Zubehör.
