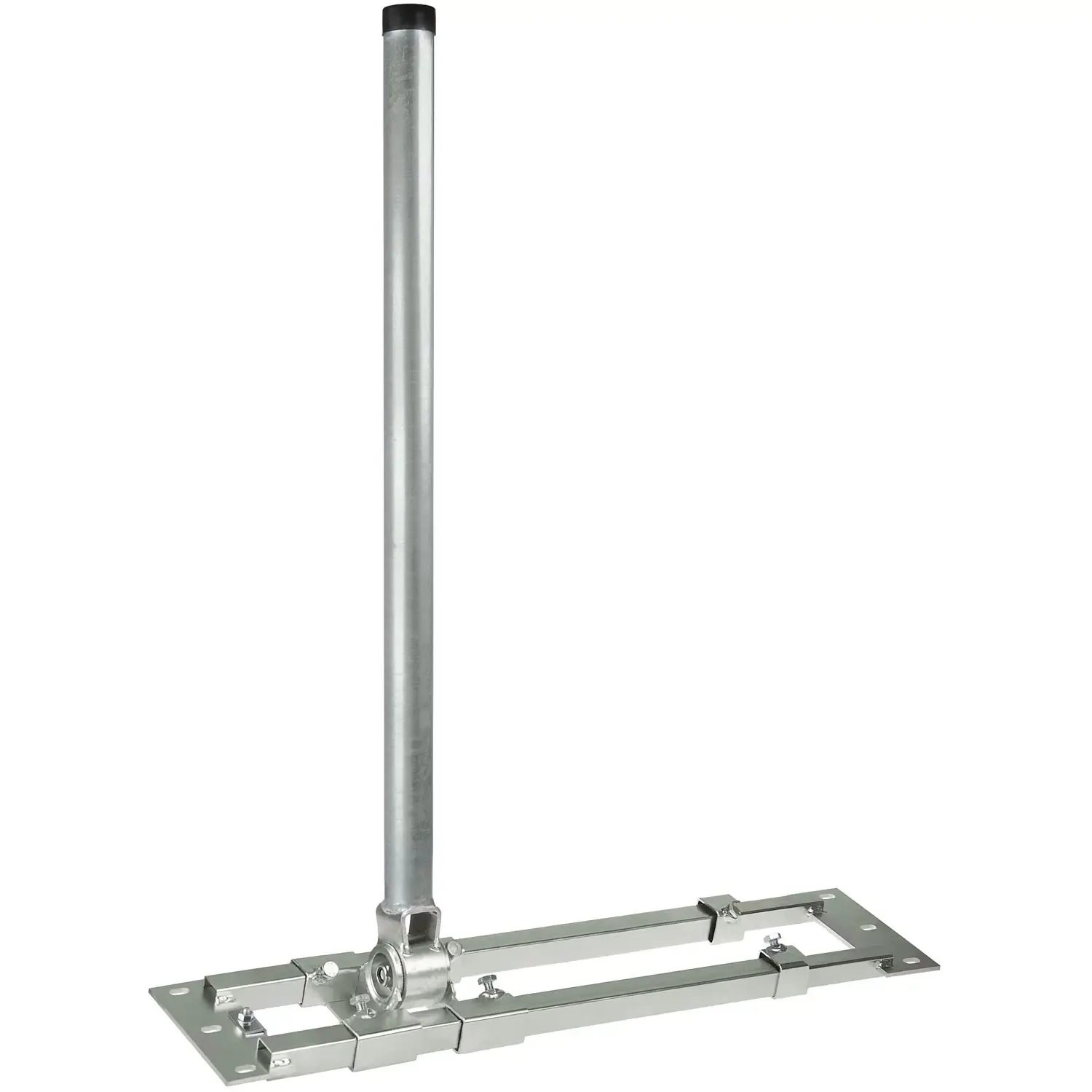

DUR-line Herkules S48-900 B - Dachsparrenhalter
DUR-line Herkules S48-900 B - Dachsparrenhalter
114,90 €*
- Für weite Sparrenabstände 90–120 cm – die Lösung bei älteren Dachstühlen, wo der Standardhalter nicht reicht
- Sturmfest bis 1.000 Nm – hält Schüsseln bis Ø 100 cm auch bei Orkanböen exakt in Position
- Ohne Dachdurchdringung – wird zwischen den Sparren verspannt, die Ziegel bleiben unversehrt
- Komplett vormontiert – vor Ort ist nur eine Sicherungsmutter zu fixieren, Spezialwerkzeug entfällt
- Feuerverzinkter Mast 90 cm, Ø 48 mm – dauerhaft rostgeschützt, mit Mastkappe und Kabeldurchführung
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "DUR-line Herkules S48-900 B - Dachsparrenhalter"
Der DUR-line Herkules S48-900 B ist die Variante für besonders breite Sparrenabstände von 90 bis 120 cm. Während die Standardausführung 55–90 cm abdeckt, greift diese „B"-Version genau dann, wenn Ihre Dachsparren weiter auseinanderliegen – häufig bei älteren Dachstühlen oder bestimmten Bauweisen. Messen Sie vor dem Kauf den lichten Abstand zwischen zwei Sparren.
Warum die Montage zwischen den Sparren?
Der Halter wird von innen zwischen zwei Dachsparren verspannt, der Mast tritt durch eine vorhandene Ziegelfuge nach außen. Die Dachhaut wird dabei nicht durchbohrt – es entsteht kein neues Loch, das später undicht werden kann. Der schlanke Mastdurchtritt passt unter alle gängigen Ziegelformen wie Frankfurter Pfanne oder Doppelmuldenfalzziegel.
Montage

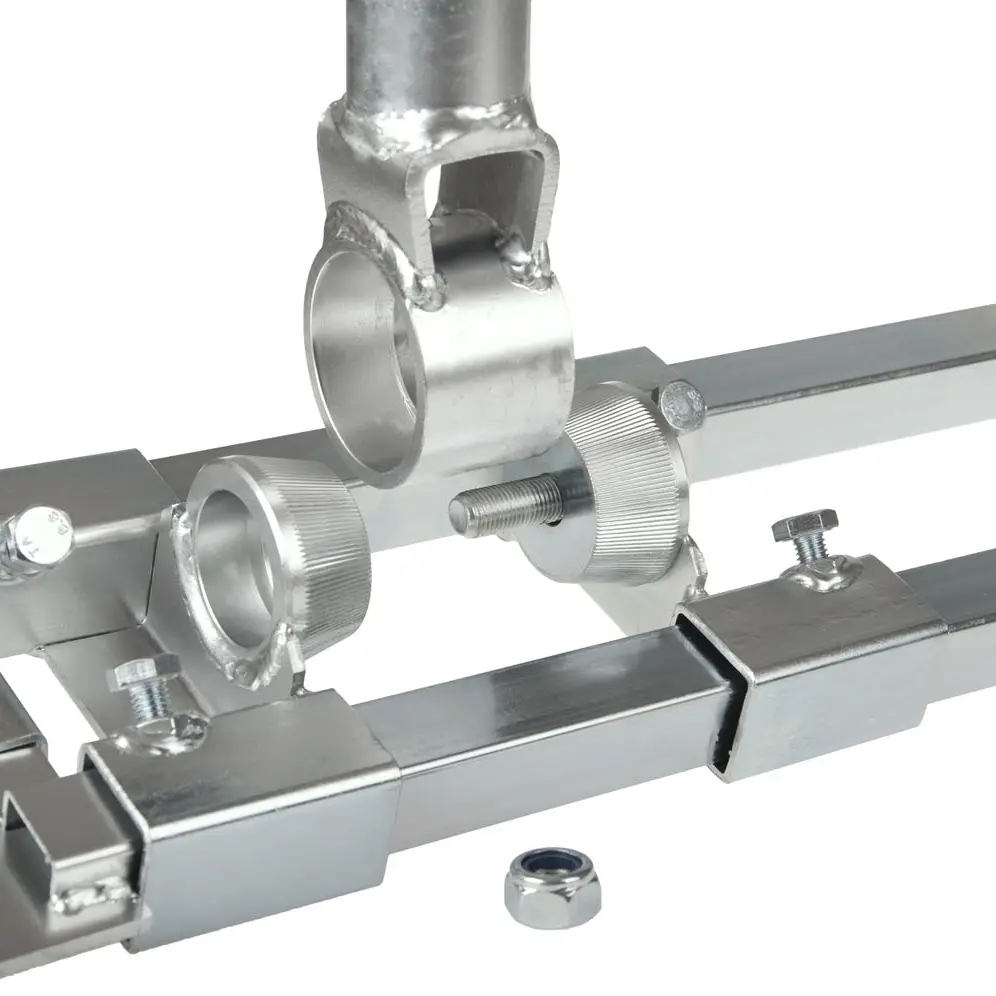

Der Halter wird komplett vormontiert geliefert – vor Ort fixieren Sie lediglich eine Sicherungsmutter. Der Sparrenabstand ist stufenlos von 90 bis 120 cm einstellbar, die Dachneigung von 20° bis 160°. Die patentierte Doppel-Konus-Arretierung mit Längsrillen greift in den Konus des Mastes und hält ihn auch bei stärksten Böen unverrückbar; lösen und neu ausrichten lässt er sich trotzdem jederzeit.
Technische Daten
- Mast: 90 cm, Ø 48 mm, feuerverzinkt
- Max. Biegemoment: 1.000 Nm
- Sparrenabstand: 90 bis 120 cm stufenlos
- Dachneigung: 20° bis 160° stufenlos
- Geeignet für: Satellitenschüsseln bis Ø 100 cm, Starlink, Richtfunk
- Lieferzustand: vormontiert, inkl. Mastkappe und Sicherungsmutter
Lieferumfang
Dachsparrenhalter Herkules S48-900 B, vormontiert, mit Mastkappe und Sicherungsmutter. Satellitenschüssel und LNB sind nicht enthalten.
Warum DUR-line?
Wir entwickeln und prüfen unsere Montagetechnik selbst und liefern direkt vom Hersteller. Jede Charge durchläuft wiederkehrende Qualitätsprüfungen – deshalb bekommen Sie hier dieselbe Qualität, die auch Fachbetriebe verbauen.
| Serie: | Herkules |
|---|
Anmelden
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
Deutschland
Warum die DUR-line Herkules-Serie so stabil ist

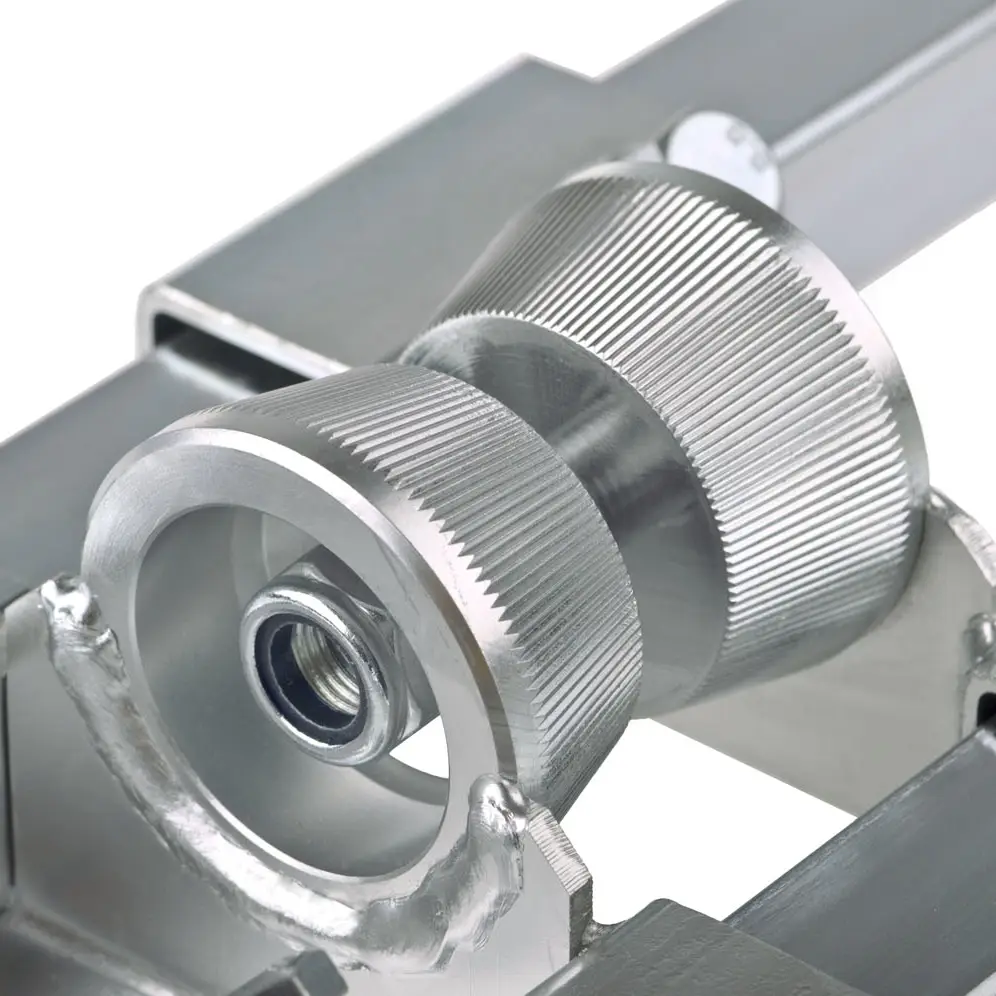

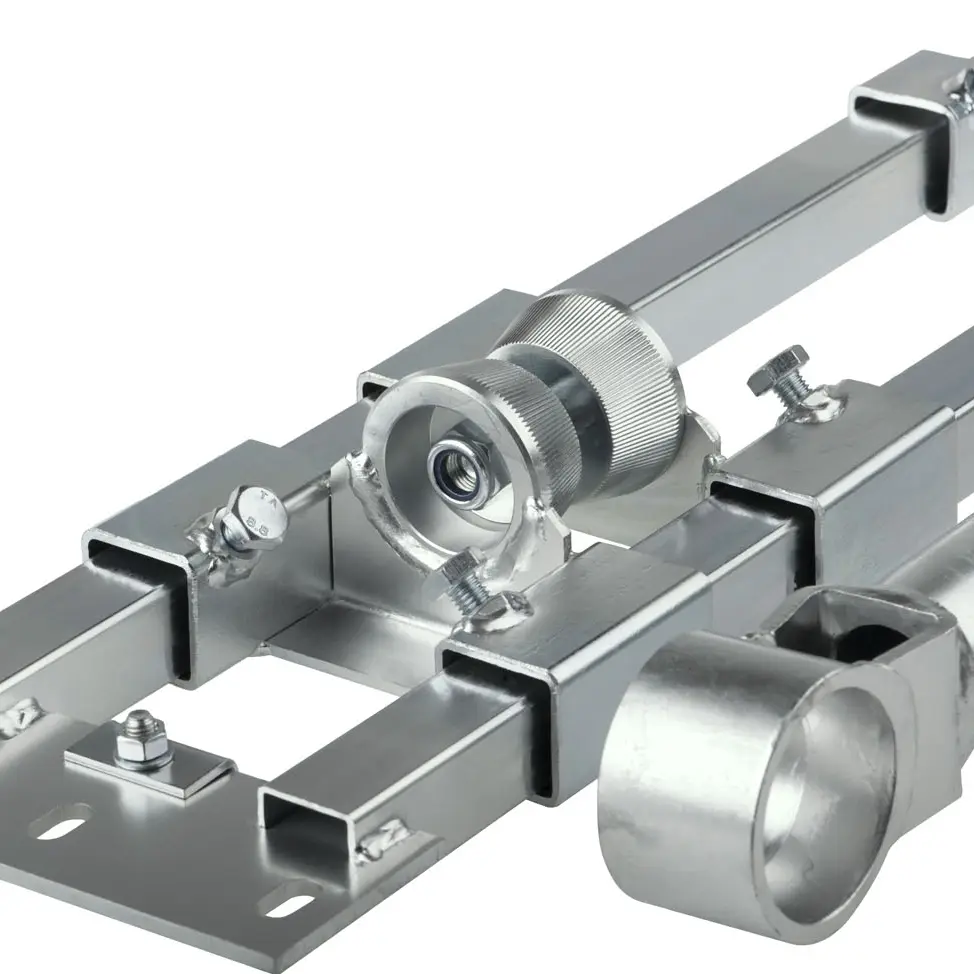

Drei konstruktive Details unterscheiden die DUR-line Herkules-Dachsparrenhalter von einfachen Standardmodellen – und sie gelten für jede Variante der Serie. Massive Rechteckrohre statt der üblichen Rund- oder Vierkantprofile bieten bei gleichem Materialeinsatz eine deutlich höhere Verwindungssteifigkeit – die Achse, um die sich ein Halter unter Sturmlast verdrehen könnte, wird so stabilisiert. Gerändelte Konen an den Klemmstellen übertragen das Drehmoment formschlüssig zwischen Mast und Halter, sodass sich der Mast auch bei extremer Belastung nicht verdreht. Eine Doppel-Konus-Arretierung mit über 2.000 Verzahnungen sorgt für eine unverrückbare Fixierung in der eingestellten Position.
In Belastungssimulationen sind das die entscheidenden Faktoren, um auch große Schüsseln bei Windgeschwindigkeiten über 150 km/h exakt auf den Satelliten ausgerichtet zu halten. Je nach Variante erreicht die Herkules-Serie ein maximales Biegemoment von 1.000 bis 1.300 Nm – damit ist sie für die Belastung einer SAT-Schüssel mehrfach überdimensioniert. Genau diese Reserve macht die Herkules-Halter auch für schwerere Antennen wie Starlink-Schüsseln oder Richtfunk-Antennen zur sicheren Wahl.
Alle Herkules-Halter werden zwischen zwei Dachsparren eingespannt – ganz ohne Schrauben durch die Dachhaut. Dadurch bleiben die Dachpfannen unbeschädigt: keine Undichtigkeiten, keine Kältebrücken, kein Eingriff in die Dämmung. Der schlanke Konus am Mastdurchtritt passt unter alle gängigen Dachziegelformen – Frankfurter Pfanne, Biberschwanz, Tegula und Flachdachziegel. Als Hersteller fertigt die Dura-Sat GmbH & Co. KG aus Villingen-Schwenningen die Serie mit dem Anspruch, das langlebigste Halterprogramm für SAT- und Empfangsantennen am deutschen Markt anzubieten.
Häufige Fragen zu den Herkules Dachsparrenhaltern
Vor dem Kauf eines Dachsparrenhalters tauchen oft dieselben Fragen auf – zur passenden Schüsselgröße, zur Montage zwischen den Sparren, zur Dachneigung oder zur Eignung für Internet-Antennen wie Starlink. Die wichtigsten Antworten haben wir hier für Sie zusammengestellt. Bei weiteren Fragen zur Auswahl oder Montage hilft Ihnen unser Team gerne weiter.
Wofür eignet sich der DUR-line Herkules S48-900 B?
Der Herkules S48-900 B eignet sich für die dauerhafte Montage einer Satellitenschüssel bis 100 cm Durchmesser an Dächern mit breitem Sparrenabstand (90–120 cm). Dank des stabilen Mastes (Ø 48 mm, 1.000 Nm Biegemoment) ist er ebenso für Internet-Antennen wie Starlink oder Richtfunk-Antennen geeignet. Er wird sturm- und wettersicher zwischen zwei Dachsparren eingespannt, ohne die Dachhaut zu verletzen.
Wann brauche ich die breite Ausführung (B) statt der Standardvariante?
Der DUR-line Herkules S48-900 B ist die „breite" Ausführung für Sparrenabstände von 90 bis 120 cm. Die Standardvariante S48-900 deckt 55 bis 90 cm ab – wenn Ihre Dachsparren weiter auseinanderliegen, ist die B-Version die richtige Wahl. Messen Sie dazu den Abstand zwischen den Mittelpunkten zweier benachbarter Sparren. Liegt er über 90 cm, benötigen Sie diese breite Ausführung; liegt er darunter, genügt die Standardvariante S48-900.
Welche Satellitenschüssel-Größen passen auf den Herkules S48-900 B?
Der S48-900 B ist für Standard-Satellitenschüsseln bis 100 cm Durchmesser ausgelegt. Er passt zu allen DUR-line Select und MDA Schüsseln (60/65, 75/80 und 85/90 cm) sowie zu Schüsseln anderer Hersteller mit standardisierter Mastklemmung. Für große Multifeed-Anlagen oder Schüsseln über 100 cm empfehlen wir die stärkere Ausführung S60-900 mit Ø 60 mm Mast.
Beschädigt der Dachsparrenhalter das Dach?
Nein. Der Herkules S48-900 wird zwischen zwei Dachsparren eingespannt, ohne dass Schrauben durch die Dachhaut müssen. Dadurch bleiben die Dachpfannen unbeschädigt – es entstehen keine Undichtigkeiten und keine Kältebrücken. Die Dämmung wird nicht durchbrochen, der Energiestandard des Daches bleibt erhalten. Das ist besonders bei Neubauten nach GEG-Standard und KfW-geförderten Häusern wichtig.
Wie wird ein Dachsparrenhalter montiert?
Die Montage eines Dachsparrenhalters erfolgt in vier Schritten:
- Ziegel im Bereich der Montagestelle anheben (in der Regel 4–6 Ziegel) und die Dachsparren freilegen.
- Halter an zwei benachbarten Sparren verschrauben – DUR-line Herkules ist stufenlos für Sparrenabstände zwischen 55 und 90 cm einstellbar, passend zu nahezu jeder Dachkonstruktion.
- Dachziegel zurücklegen – durch die schmale Bauweise des Halters bleibt die Dachhaut dicht. Bei Bedarf können einzelne Ziegel mit einer Aussparung versehen werden.
- Schüssel an Mast montieren und ausrichten – idealerweise mit Hilfe eines SAT-Finders für eine präzise Ausrichtung.
Wichtig: Die Montage am Dach erfordert Arbeit in der Höhe. Sichern Sie sich mit geeigneter Schutzausrüstung gegen Absturz oder beauftragen Sie einen Fachbetrieb.
Passt der Halter unter meine Dachziegel?
Ja. Der schlanke Konus am Mastdurchtritt passt unter alle gängigen Dachziegelformen – darunter Frankfurter Pfanne, Biberschwanz, Tegula und Flachdachziegel. Bei Bedarf wird ein einzelner Ziegel im Bereich des Mastes mit einer kleinen Aussparung versehen.
Kann ich den Herkules auch für Starlink verwenden?
Ja. Der Herkules S48-900 ist mit seinem 1.000-Nm-Biegemoment deutlich stabiler als für eine SAT-Schüssel nötig und eignet sich daher gut für die Montage einer Starlink-Antenne oder anderer Internet-/Richtfunk-Antennen am Dach. Wichtig ist, dass die jeweilige Antennenhalterung zum Mastdurchmesser von Ø 48 mm passt – hierfür gibt es passende Adapter im Fachhandel.
Brauche ich einen Fachhandwerker für die Montage?
Konstruktiv ist der Herkules so ausgelegt, dass auch geübte Heimwerker ihn montieren können – er wird komplett vormontiert geliefert. Allerdings findet die Arbeit in der Höhe statt und erfordert eine Absturzsicherung. Bei mehrstöckigen Gebäuden, steilen Dächern oder Unsicherheit bei Höhenarbeiten ist die Beauftragung eines Dachdeckers oder Antennenbauers die sichere Wahl.
Was ist der Unterschied zwischen S48-900, S60-900 und E48-900?
Die drei Varianten unterscheiden sich in Mastdurchmesser und Material. Der S48-900 (Ø 48 mm, feuerverzinkt) ist die meistverkaufte Standardvariante für Schüsseln bis 100 cm. Der S60-900 hat einen stärkeren Ø-60-mm-Mast und ist für große Multifeed-Anlagen oder Schüsseln über 100 cm gedacht. Der E48-900 ist konstruktiv identisch zum S48-900, aber komplett aus V2A-Edelstahl gefertigt – ideal für Küstennähe mit salzhaltiger Luft.
