DUR-line D8FV - SAT/BK-Verteiler
DUR-line D8FV - SAT/BK-Verteiler
11,90 €*
- Acht Anschlüsse aus einer Leitung – die Größe für Mehrfamilienhaus, Hotel oder ein verzweigtes Kabelnetz
- Nur 1 dB mehr als sechs Wege – 15 statt 14 dB, damit günstiger als zwei kaskadierte Verteiler, deren Dämpfungen sich addieren

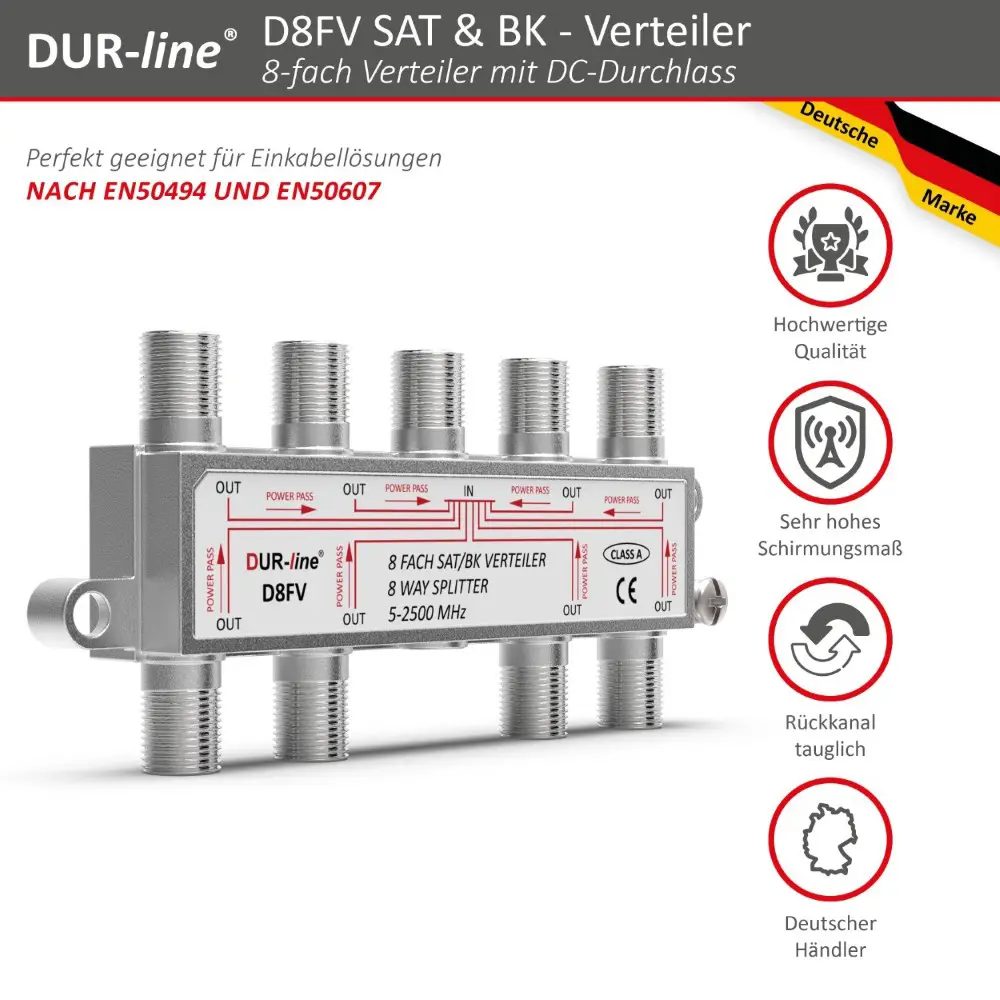

- Über 100 dB Schirmung – das komplett verlötete Gehäuse hält Mobilfunk und Hausstörer aus der Leitung
- Zink-Druckguss statt Blech – massives Gehäuse, in dem sich auch nach Jahren keine Buchse lockert

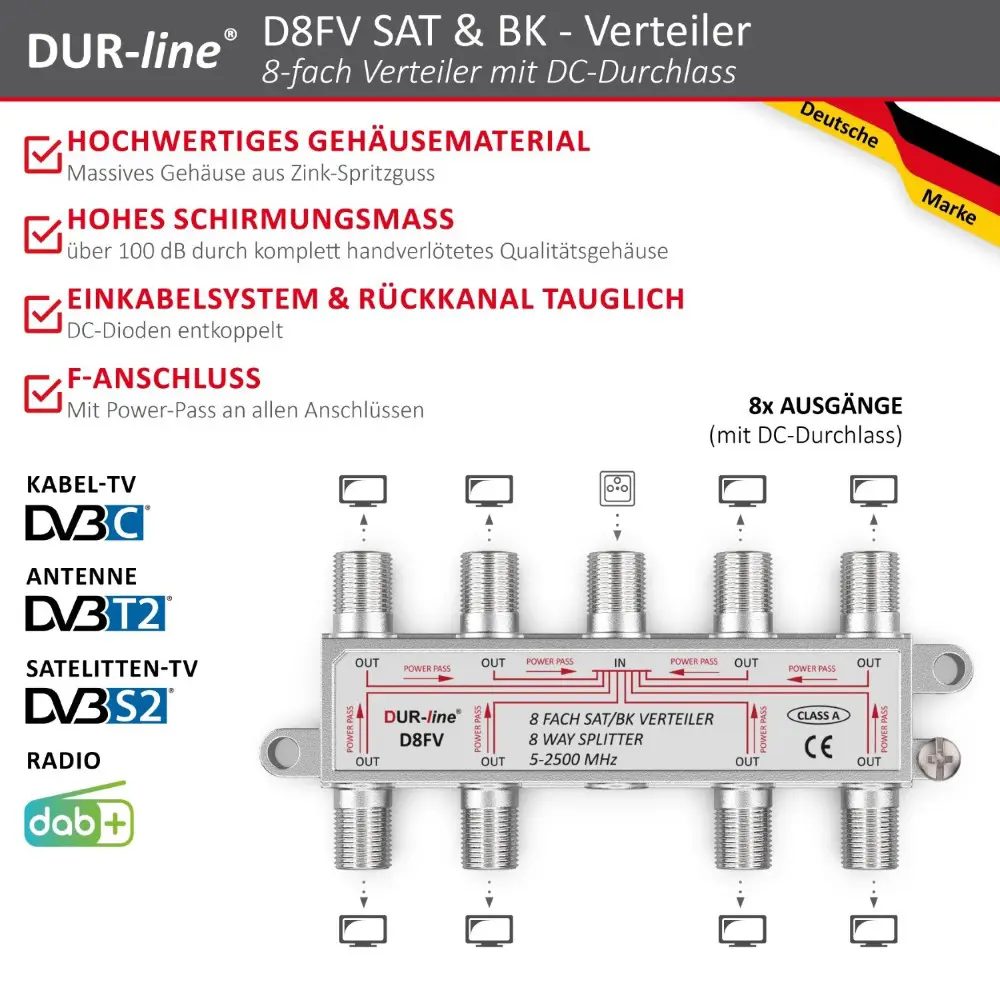

- Strom läuft mit durch – Power Pass an allen acht Ausgängen, über DC-Dioden entkoppelt, dazu rückkanaltauglich für Kabelinternet
- Erdung ohne Zusatzteil – Schraubklemme bis 4 mm² und Laschen zum Festschrauben sind schon am Gehäuse
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "DUR-line D8FV - SAT/BK-Verteiler"
Der DUR-line D8FV ist der größte Verteiler der Serie und bringt acht Anschlüsse an eine Leitung — für Mehrfamilienhäuser, Hotelanlagen oder verzweigte Kabelnetze. Für den achten Weg zahlt er nur 1 dB mehr als der Sechsfach-Verteiler: 15 dB statt 14 dB.
Technische Daten
| Typ | D8FV, 8-fach SAT/BK-Verteiler |
| Ausgänge | 8 |
| Verteildämpfung | 15 dB |
| Frequenzbereich | 5–2500 MHz |
| Rückkanal | tauglich, 5–65 MHz |
| DC-Durchlass | Power Pass an allen Anschlüssen, über DC-Dioden entkoppelt |
| Schirmungsmaß | über 100 dB |
| Impedanz | 75 Ohm |
| Anschlüsse | F-Buchsen |

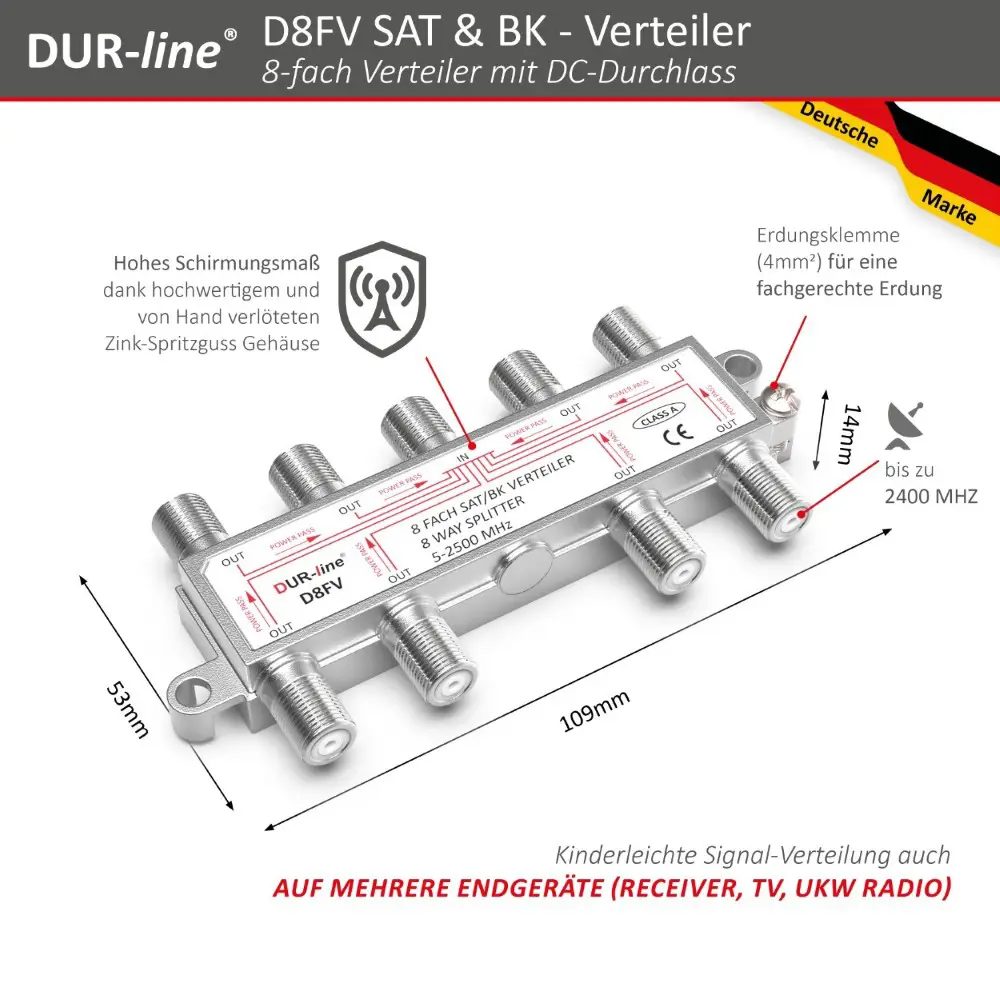

| Gehäuse | Zink-Druckguss, komplett verlötet |
| Erdung | Schraubklemme für Leiter bis 4 mm² |
| Montage | Befestigungslaschen zum Anschrauben |
Acht Wege zum Preis von sechs Dezibel plus eins
Zwischen Sechsfach- und Achtfach-Verteiler liegt nur ein einziges Dezibel. Wer absehbar mehr als sechs Anschlüsse braucht, fährt mit dem D8FV deshalb günstiger als mit zwei kaskadierten kleinen Verteilern, bei denen sich die Dämpfungen addieren. Nicht belegte Ausgänge bekommen einen 75-Ohm-Abschlusswiderstand, damit nichts in die Leitung zurückreflektiert.
Pegel richtig planen
Am Receiver sollten rund 55 bis 65 dB ankommen. Rechnen Sie vom Pegel der Signalquelle die 15 dB des Verteilers ab und dazu je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band. Bei acht Wegen gehört ein Verstärker vor den Verteiler fest in die Planung — er sitzt dicht hinter LNB, Multischalter oder Kopfstation, wo das Signal noch sauber ist.

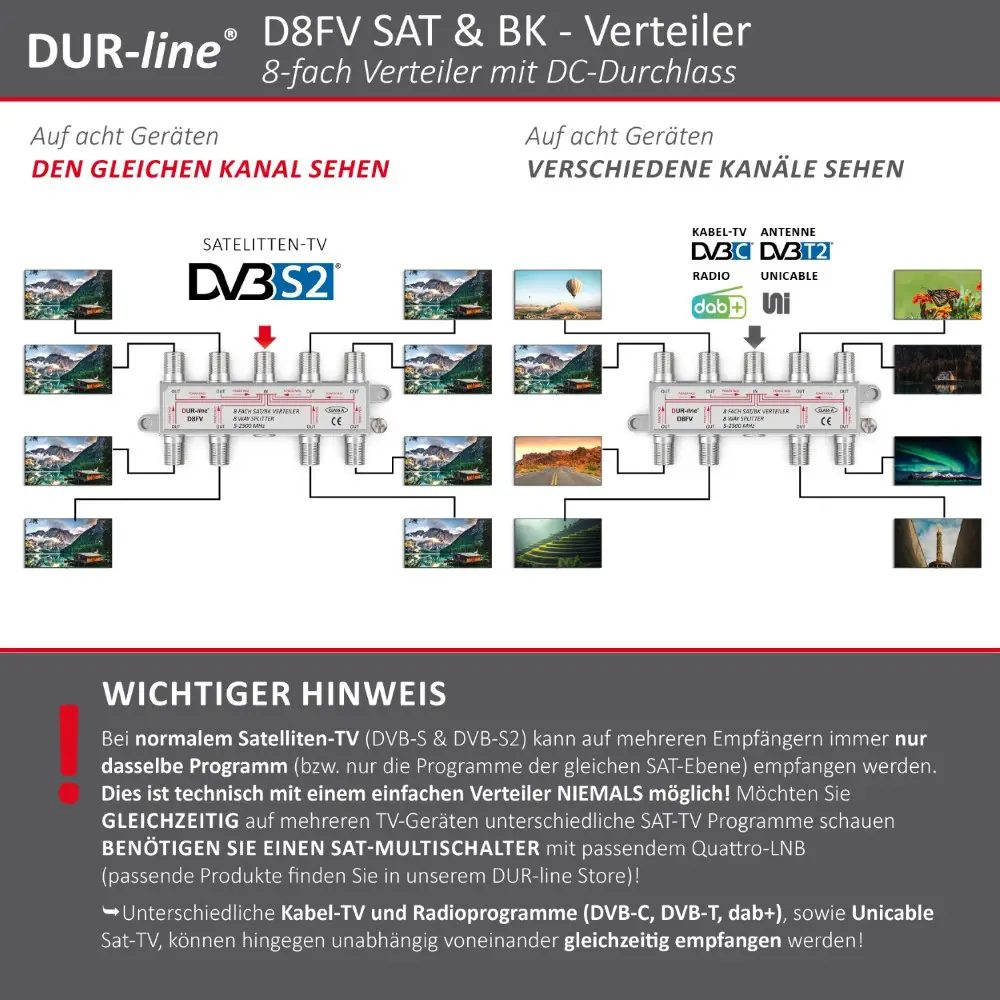

Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommt

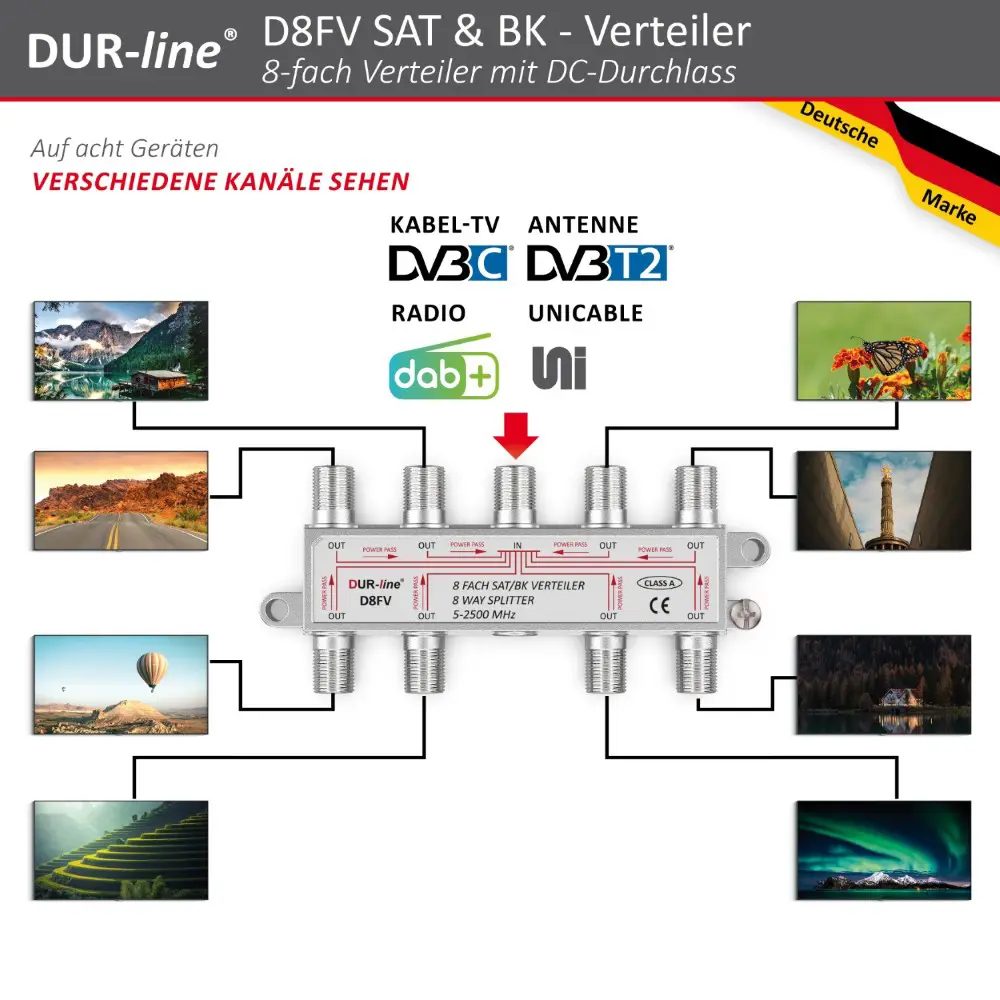

Im Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt dasselbe Signal auf der Leitung, und alle acht Anschlüsse bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung aus dem Multischalter.
Montage und Erdung
Der D8FV gehört auf die Montageplatte im Technikraum und wird über zwei Laschen fest verschraubt. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm²; führen Sie den Leiter auf kurzem Weg zur Potentialausgleichsschiene.
Passende F-Stecker, Abschlusswiderstände, Erdungsblöcke und Verstärker finden Sie in Zubehör.
