DUR-line D6FV - SAT/BK-Verteiler
DUR-line D6FV - SAT/BK-Verteiler
9,99 €*

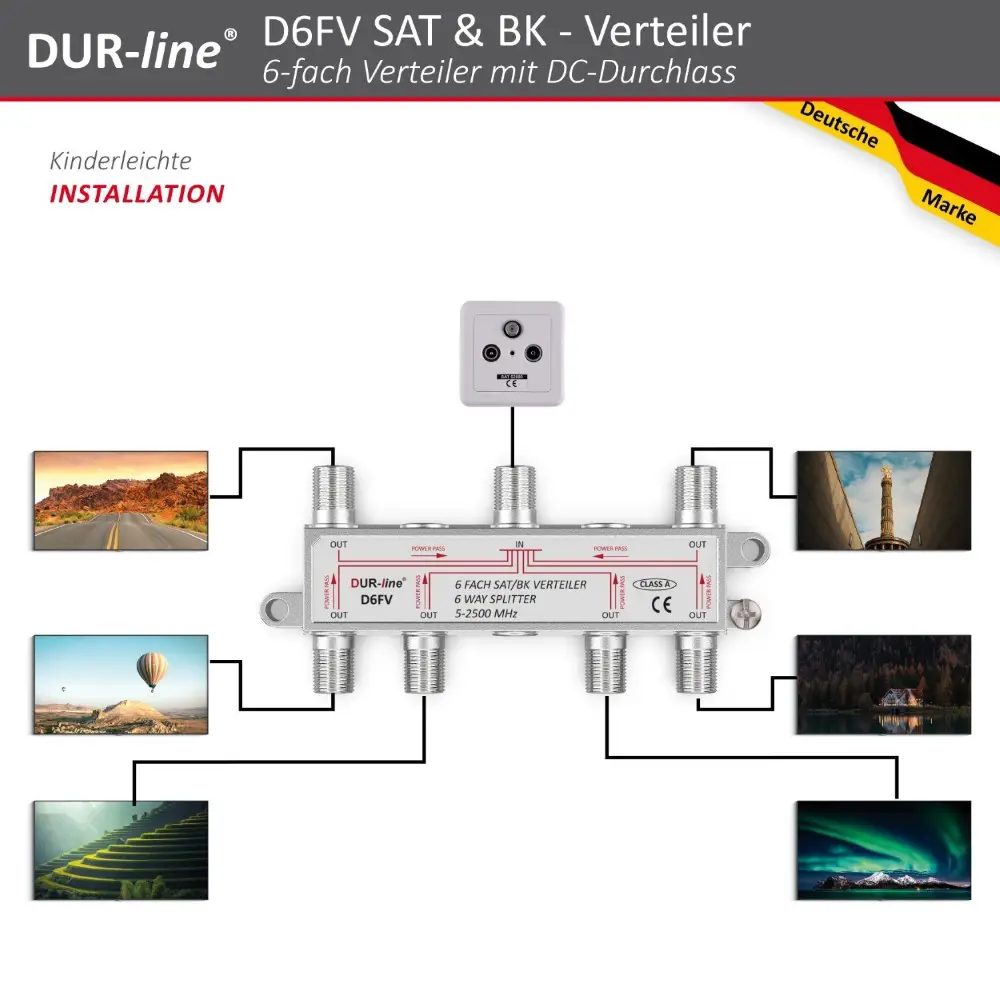

- Sechs Anschlüsse aus einer Leitung – die Größe für ein ganzes Stockwerk oder die Steigleitung im kleinen Mehrfamilienhaus
- 14 dB auf sechs gleichwertige Wege – jeder Ausgang bekommt denselben Pegel, kein Anschluss ist der schlechtere
- Über 100 dB Schirmung – das komplett verlötete Gehäuse hält Mobilfunk und Hausstörer aus der Leitung
- Zink-Druckguss statt Blech – massives Gehäuse, in dem sich auch nach Jahren keine Buchse lockert

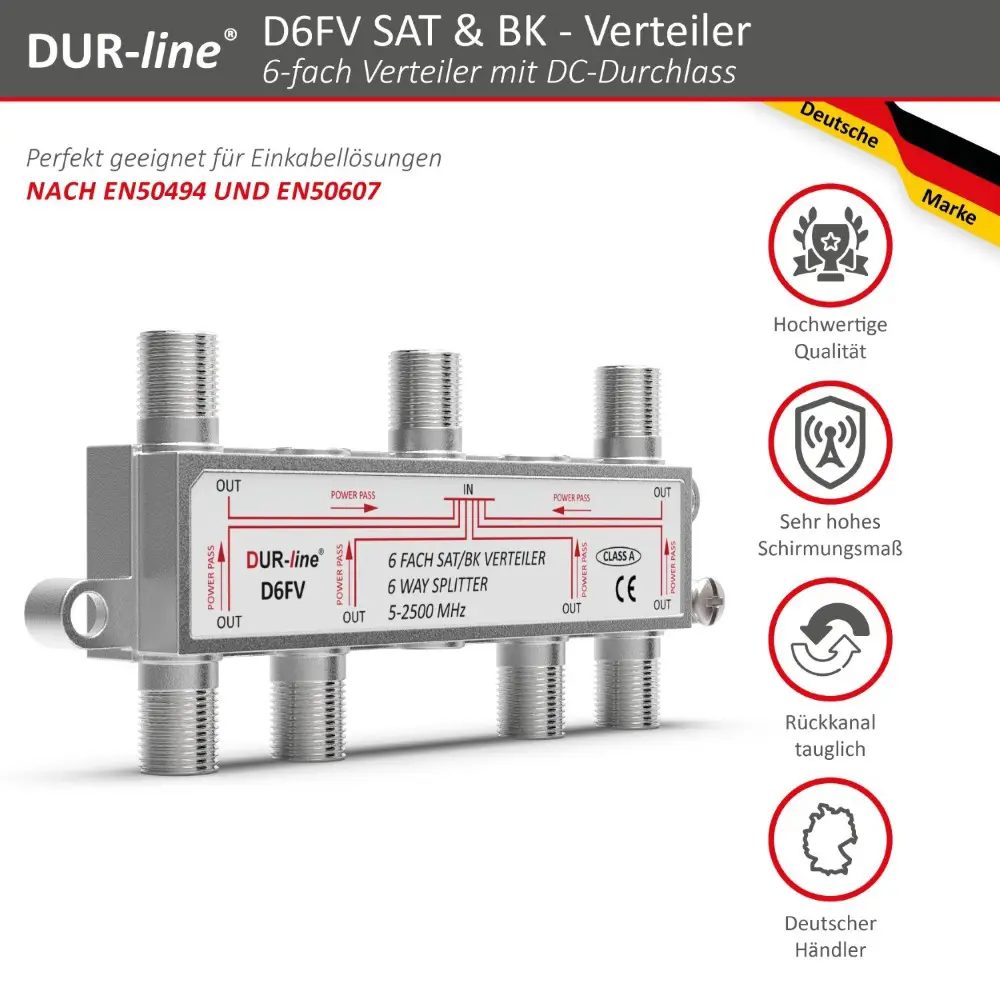

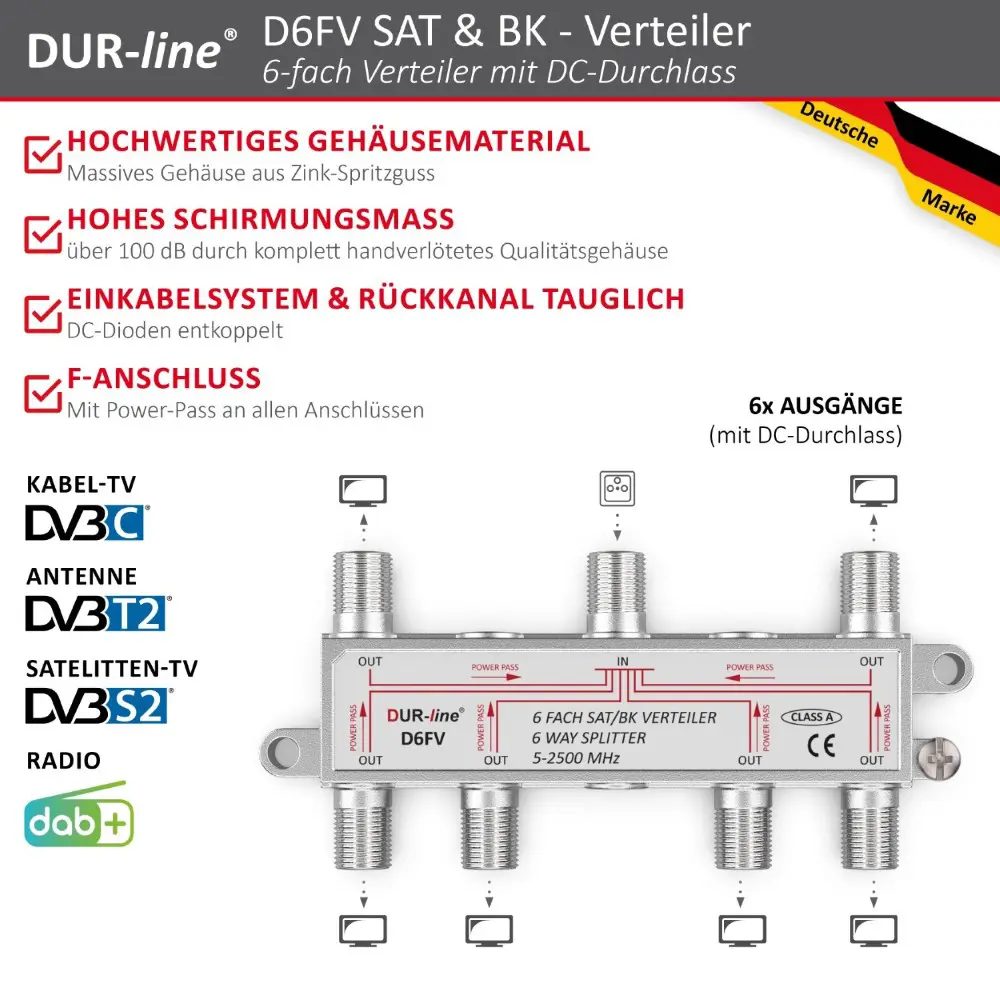

- Strom läuft mit durch – Power Pass an allen sechs Ausgängen, über DC-Dioden entkoppelt, dazu rückkanaltauglich für Kabelinternet

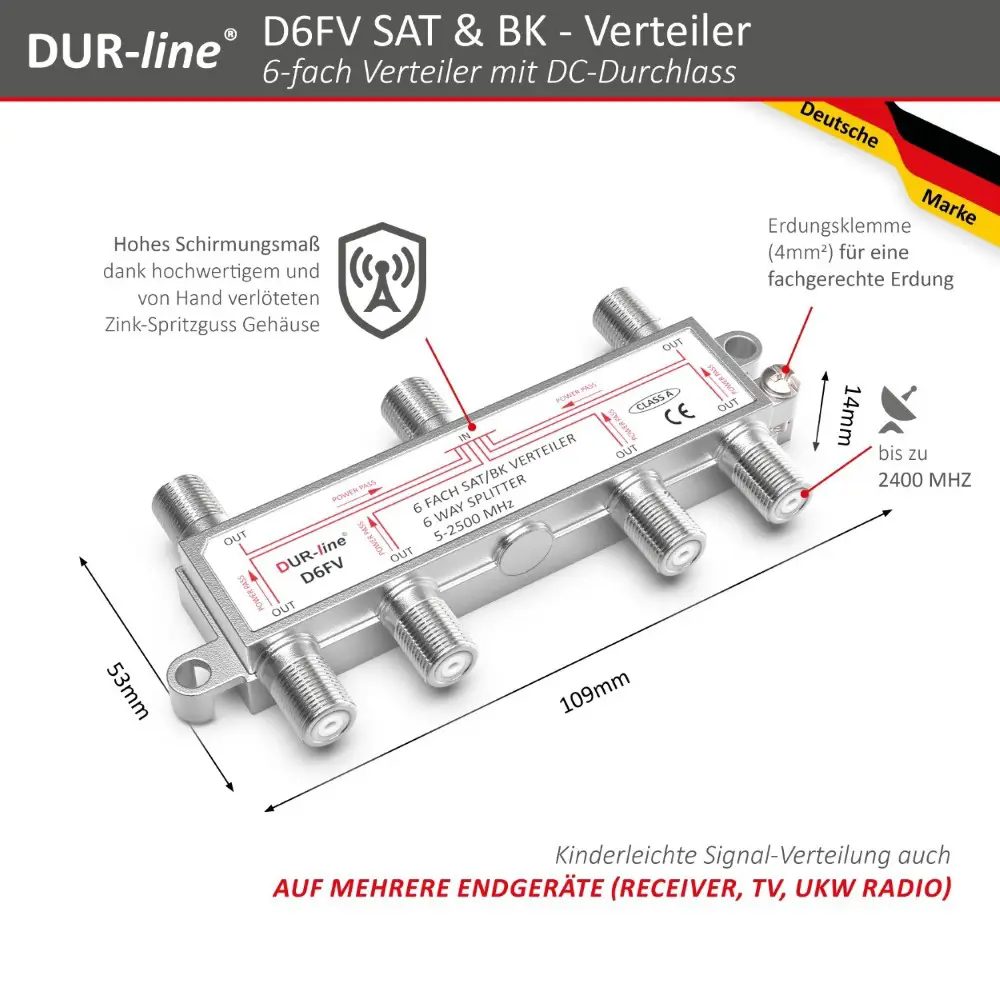

- Erdung ohne Zusatzteil – Schraubklemme bis 4 mm² und Laschen zum Festschrauben sind schon am Gehäuse
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "DUR-line D6FV - SAT/BK-Verteiler"

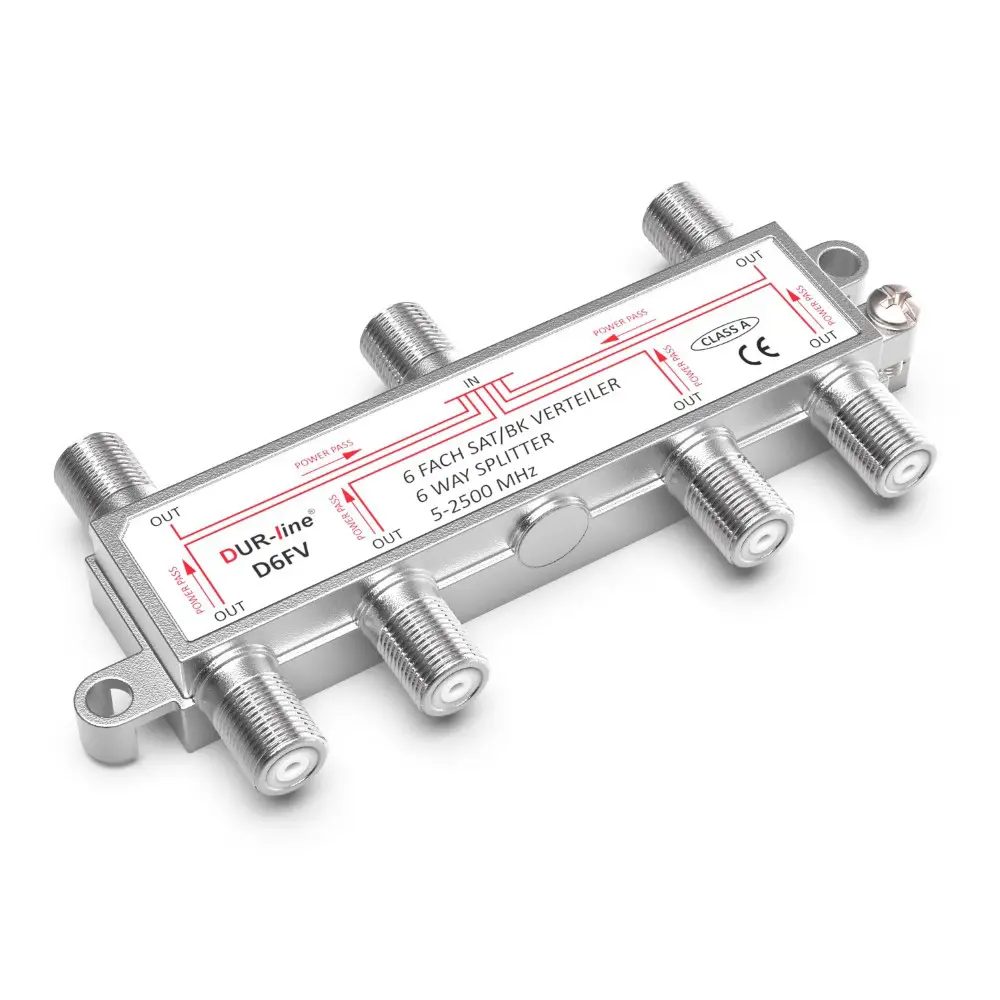

Der DUR-line D6FV verteilt eine Antennenleitung auf sechs Anschlüsse — die Größe für ein ganzes Stockwerk, ein größeres Einfamilienhaus oder die Steigleitung eines kleinen Mehrfamilienhauses. Er arbeitet von 5 bis 2500 MHz bei 14 dB Verteildämpfung.
Technische Daten
| Typ | D6FV, 6-fach SAT/BK-Verteiler |
| Ausgänge | 6 |
| Verteildämpfung | 14 dB |
| Frequenzbereich | 5–2500 MHz |
| Rückkanal | tauglich, 5–65 MHz |
| DC-Durchlass | Power Pass an allen Anschlüssen, über DC-Dioden entkoppelt |
| Schirmungsmaß | über 100 dB |
| Impedanz | 75 Ohm |
| Anschlüsse | F-Buchsen |
| Gehäuse | Zink-Druckguss, komplett verlötet |
| Erdung | Schraubklemme für Leiter bis 4 mm² |
| Montage | Befestigungslaschen zum Anschrauben |
Sechs Wege wollen Pegelreserve
Mit 14 dB nimmt der Sechsfach-Verteiler der Leitung spürbar mehr weg als die kleinen Varianten — das ist der Preis für sechs gleichwertige Ausgänge. Planen Sie ihn deshalb dort ein, wo die Signalquelle Reserve hat: hinter einer Kopfstation, einem Verstärker oder einem kurzen Kabelweg. Bleiben Ausgänge frei, gehören 75-Ohm-Abschlusswiderstände hinein, damit nichts in die Leitung zurückreflektiert.
Pegel richtig planen
Am Receiver sollten rund 55 bis 65 dB ankommen. Rechnen Sie vom Pegel der Signalquelle die 14 dB des Verteilers ab und dazu je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band. Bei sechs Wegen lohnt sich vorab ein Blick auf den Ausgangspegel der Quelle; ein Inlineverstärker dicht hinter LNB oder Multischalter schafft die nötige Reserve.

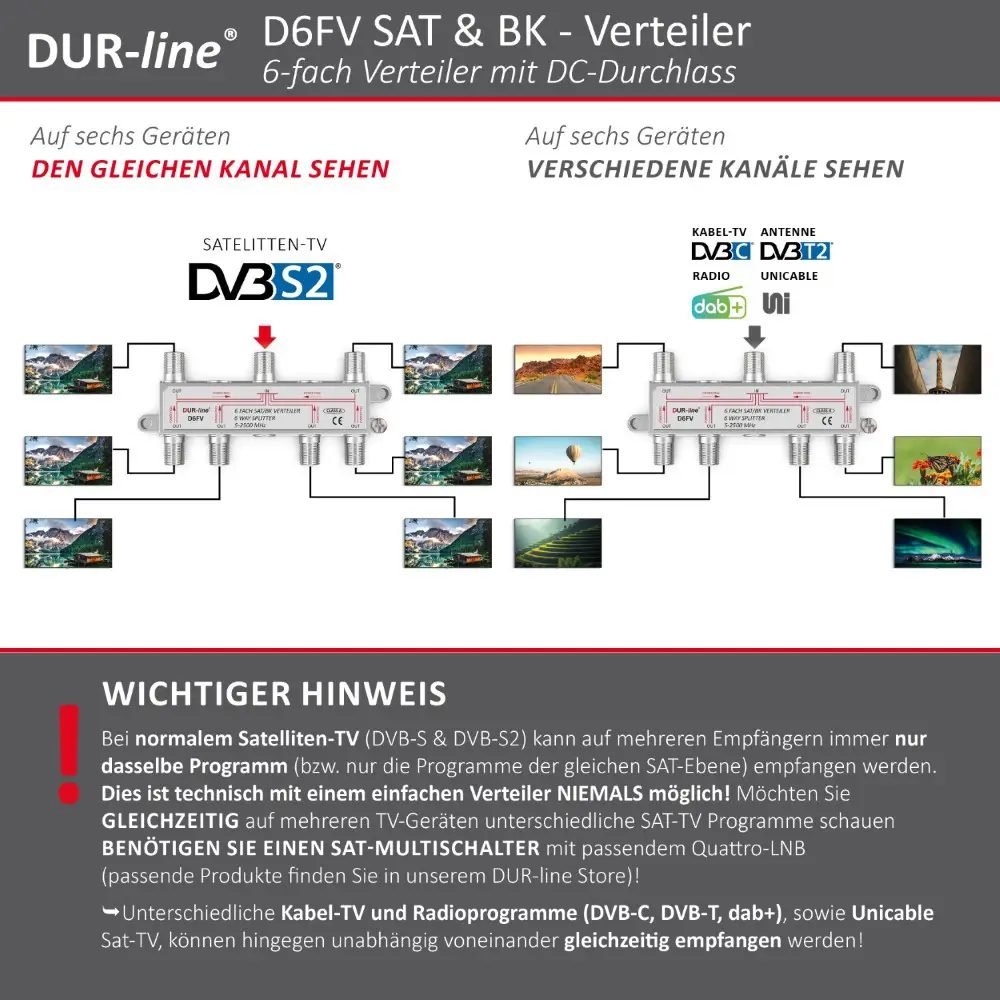

Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommt

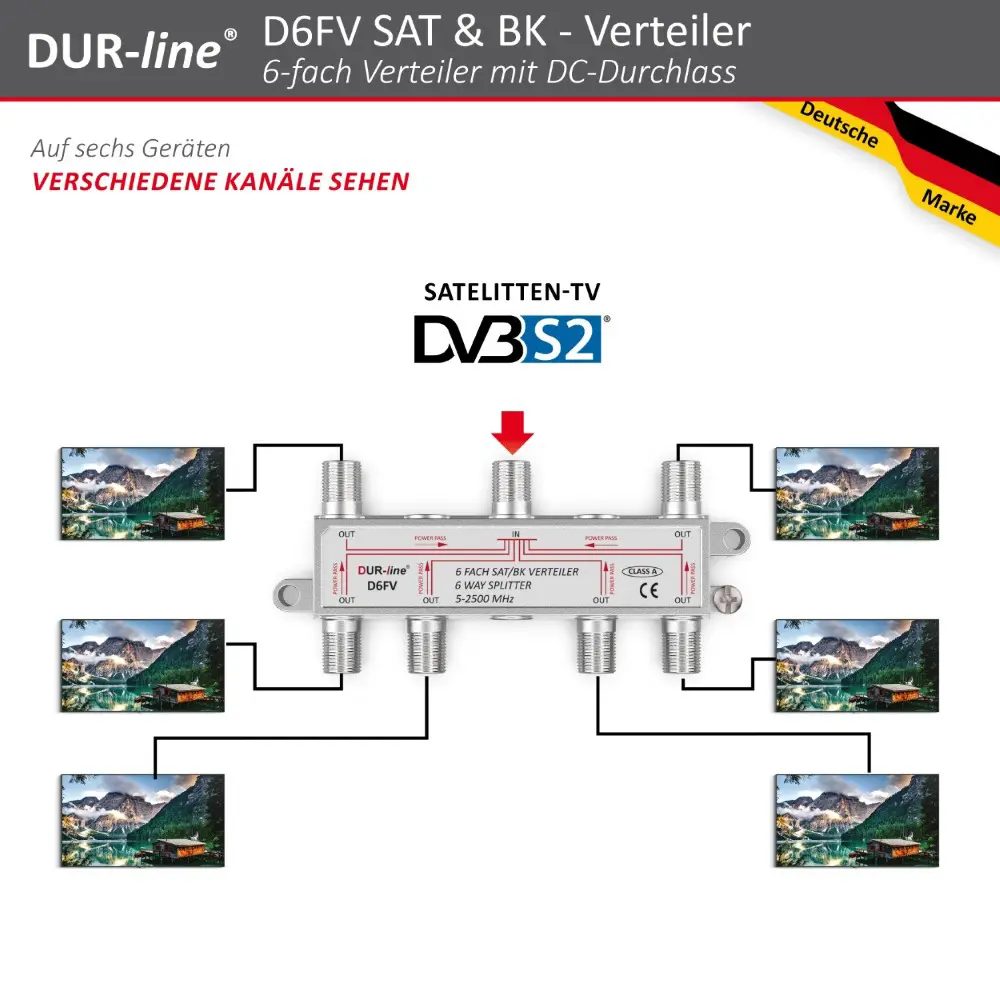

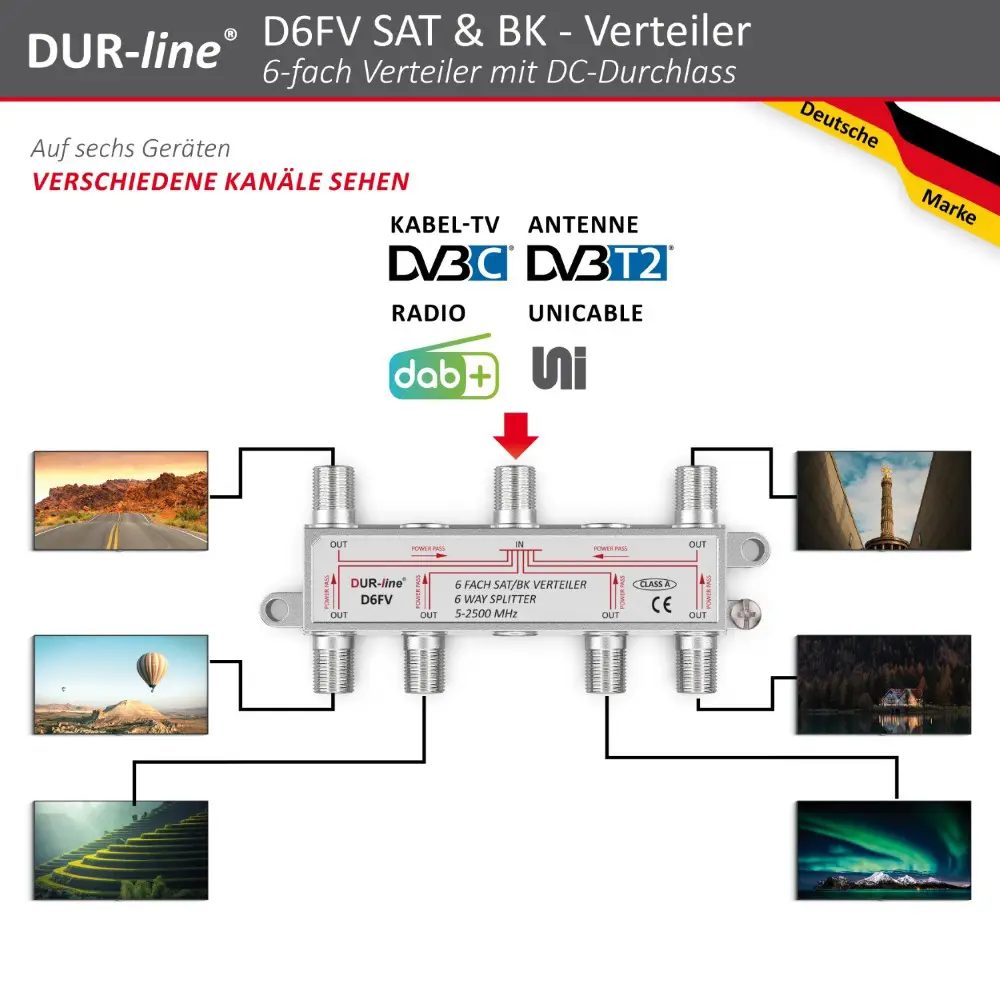

Im Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt dasselbe Signal auf der Leitung, und alle sechs Anschlüsse bekommen das volle Programm. Genauso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung aus dem Multischalter.
Montage und Erdung
Der Verteiler wird über zwei Laschen fest verschraubt und gehört in der Regel in den Technikschrank oder auf die Montageplatte neben Multischalter und Kopfstation. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm².
Passende F-Stecker, Abschlusswiderstände, Erdungsblöcke und Verstärker finden Sie in Zubehör.
