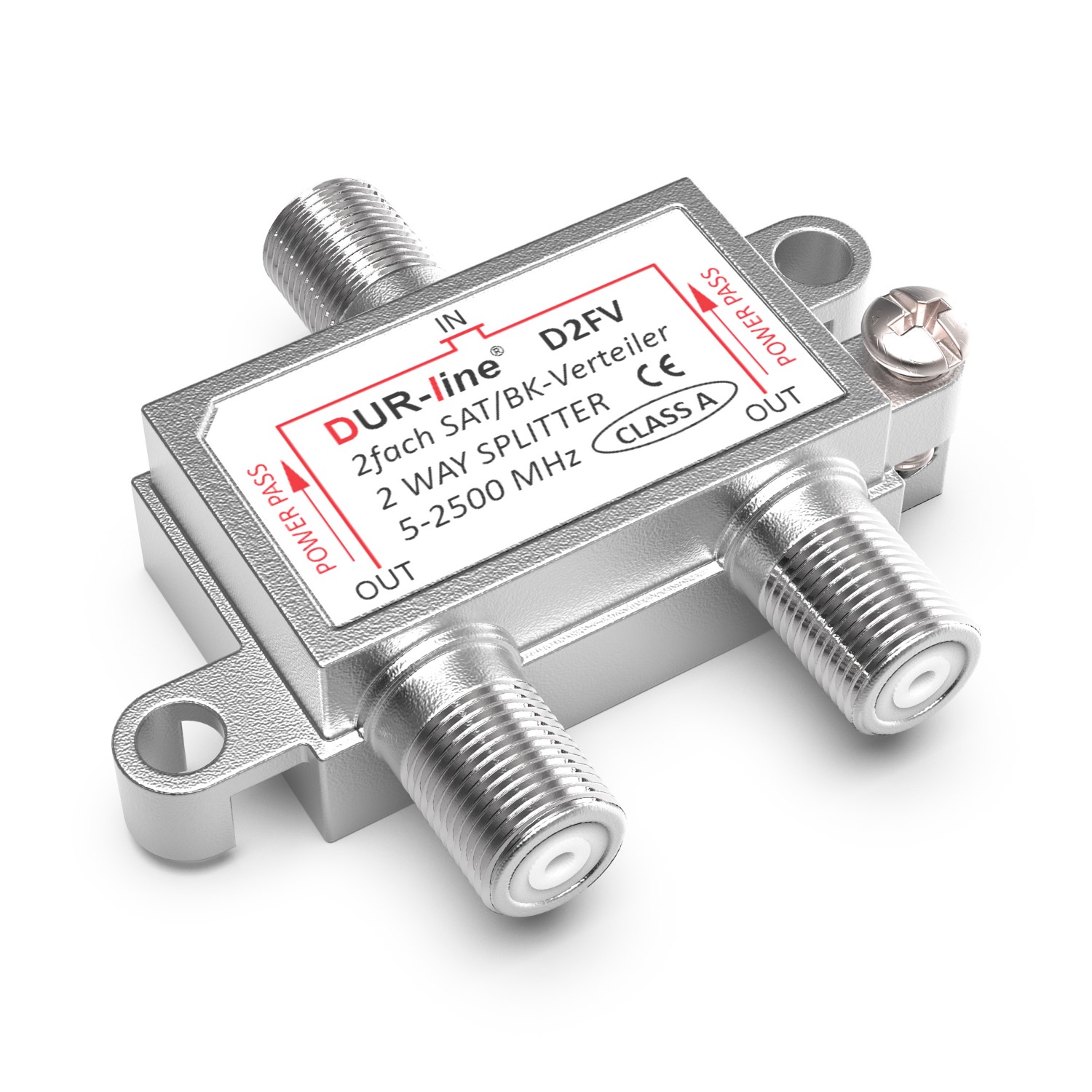

Mit dem DUR-line D2FV holen Sie aus einer vorhandenen Antennenleitung zwei Anschlüsse — Fernseher und Radio nebeneinander oder Wohnzimmer und Küche am selben Kabel, ohne eine zweite Leitung durch die Wand zu ziehen. Mit 4,5 dB Verteildämpfung kostet das den geringsten Pegel der ganzen Serie.

Technische Daten

Warum der kleine Verteiler oft der bessere ist

Wer auf Vorrat einen Vierfach- oder Achtfach-Verteiler setzt und nur zwei Wege nutzt, verschenkt Pegel: Die Dämpfung fällt an, ob die Ausgänge belegt sind oder nicht. Der D2FV nimmt der Leitung mit 4,5 dB rund zwei Drittel weniger weg als ein Achtfach-Verteiler. Das macht sich vor allem am Ende langer Kabelwege bemerkbar, wo ohnehin jedes Dezibel zählt.

Pegel richtig planen

Am Receiver sollten rund 55 bis 65 dB ankommen. Rechnen Sie vom Pegel der Signalquelle die 4,5 dB des Verteilers ab und dazu je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band. Bleibt zu wenig übrig, setzen Sie einen Inlineverstärker dicht hinter LNB oder Multischalter — nicht kurz vor der Dose, dort verstärkt er das Rauschen gleich mit.

Wann ein Verteiler passt und wann jeder Receiver seine eigene Leitung bekommt

Im Kabelnetz, bei DVB-T/T2 sowie bei UKW und DAB+ liegt immer dasselbe Signal an: Dort teilt der D2FV es auf beide Geräte auf, und jedes bekommt das volle Programm. Dasselbe gilt in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam auf einer Ableitung liegen. In der klassischen Sat-Anlage führt jeder LNB- und Multischalter-Ausgang dagegen eine feste Empfangsebene — dort bekommt jeder Receiver seine eigene Leitung vom Quad, Octo oder Multischalter.

Montage und Erdung

Der Verteiler wird über zwei Laschen fest verschraubt, damit die F-Verbindungen nicht am Kabel hängen. Für den Potentialausgleich sitzt am Gehäuse eine Schraubklemme für Leiter bis 4 mm². Verlegen Sie den Erdungsleiter auf kurzem Weg zur Potentialausgleichsschiene.
