DUR-line Dachsparrenhalter Herkules

Ein Dachsparrenhalter ist die mit Abstand stabilste Befestigungslösung für eine Satellitenschüssel – vorausgesetzt, er ist von Anfang an massiv genug ausgelegt. Die DUR-line Herkules Serie geht an dieser Stelle einen Schritt weiter als der durchschnittliche SAT-Halter: Mit einem maximalen Biegemoment von 1.000 Nm, gerändelten Klemmkonen und massiven Rechteckrohren ist sie so stark dimensioniert, dass unser größtes Modell – der Herkules XXL S60-1800 – sogar als Fundament für kleine Windkraftanlagen auf dem Hausdach eingesetzt wird. Für eine SAT-Schüssel ist das mehrfache Reserve. In diesem Artikel schauen wir uns Technik, Modelle und Anwendungen dieser Premium-Halterserie im Detail an.

Was ist ein Dachsparrenhalter – und warum ist er die beste Wahl?

Ein Dachsparrenhalter wird unter den Dachziegeln direkt an den Dachsparren des Tragwerks verschraubt. Die Last der Satellitenschüssel wird also nicht von der Dachhaut, sondern vom tragenden Holzgebälk aufgenommen – genau dort, wo das Haus statisch ausgelegt ist, Lasten zu tragen.

Im Vergleich zu den beiden anderen gängigen Montagearten ergibt sich daraus ein klarer Vorteil: Ein Plattenständer steht frei und ist auf Gewichtsplatten als Gegenballast angewiesen. Ein Wandhalter belastet das Mauerwerk seitlich und ist hinsichtlich der erreichbaren Mastlänge limitiert. Der Dachsparrenhalter dagegen verteilt die Belastung über zwei Sparren und überträgt sie in die stabilste Struktur des Hauses.

Diese Lösung empfiehlt sich besonders, wenn die Schüssel dauerhaft montiert werden soll, eine größere Schüssel (ab 80 cm) zum Einsatz kommt oder der Standort sturmexponiert liegt – etwa in Küstennähe oder freistehender Lage.

Was die DUR-line Herkules Serie besonders macht

Als Hersteller produzieren wir die Herkules Serie mit dem Anspruch, das stabilste und langlebigste Halterprogramm am Markt anzubieten. Konkret unterscheidet sie sich in vier Punkten von Standard-Dachsparrenhaltern:

Massive Rechteckrohre statt Vierkant- oder Rundstahl. Die Rechteckgeometrie bietet bei gleichem Materialeinsatz eine deutlich höhere Verwindungssteifigkeit – die Achse, um die sich das Profil unter Sturmlast verdrehen könnte, wird damit stabilisiert. In Belastungssimulationen ist das der entscheidende Faktor, um auch große Schüsseln bei Windgeschwindigkeiten über 150 km/h exakt in Position zu halten.

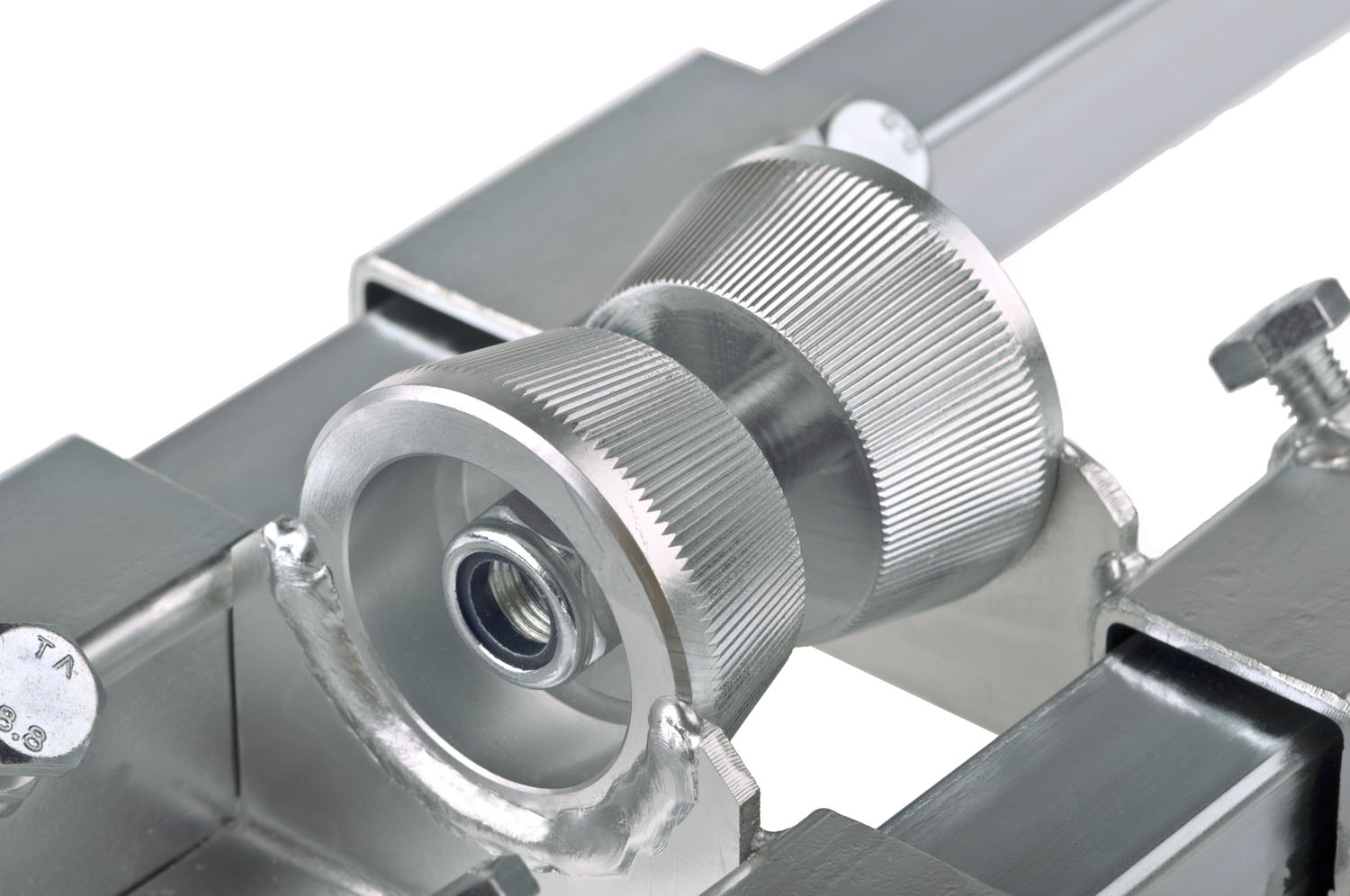

Gerändelte Konen an den Klemmstellen. Die Übergangsstellen zwischen Mast und Halter sind nicht glatt verchromt, sondern gerändelt – eine fein eingefräste Oberflächenstruktur, die das Drehmoment formschlüssig überträgt. Dadurch kann sich der Mast auch bei extremer Sturmlast nicht in der Klemme verdrehen, selbst wenn die Schrauben mit der Zeit minimal nachgeben sollten.

Maximales Biegemoment von 1.000 Nm. Zum Vergleich: Eine 80-cm-Satellitenschüssel überträgt bei 150 km/h Windgeschwindigkeit etwa 60 kg an Windlast auf den Mast – das entspricht weit unter 200 Nm Belastung. Die Herkules Serie ist damit für SAT-Anlagen mehrfach überdimensioniert.

Komplett vormontiert. Inklusive Mastkappe, Kabeldurchführung und allen nötigen Schrauben. Auf dem Dach bleibt also nur noch das Verschrauben an den Sparren und das Aufsetzen der Schüssel – kein Improvisieren mit Einzelteilen.

Technische Daten im Überblick

Welche Herkules-Variante passt zu Ihrem Dach?

Die DUR-line Herkules Serie deckt alle gängigen Anforderungen ab – vom Standard-SAT-Halter bis zur Schwerlast-Variante:

Herkules S48-900 – der Klassiker. Ø 48 mm Mast, 90 cm Mastlänge, feuerverzinkter Stahl. Die meistverkaufte Variante – ausgelegt für Standard-Satellitenschüsseln bis 80 cm Durchmesser. Für die überwiegende Mehrheit der privaten SAT-Anlagen die richtige Wahl.

Herkules S48-1300 – die lange Variante. Identisch zum S48-900, aber mit 130 cm Mastlänge. Sinnvoll, wenn die Schüssel über Dachaufbauten, Schornsteine oder Gauben hinausragen muss, um freie Sicht zum Satelliten zu haben.

Herkules E48-900 Edelstahl (V2A). Identisch zum S48-900 in Konstruktion und Dimensionierung, aber komplett aus Edelstahl gefertigt. Für küstennahe Regionen mit salzhaltiger Luft, Industriegebiete oder Standorte mit hoher Luftfeuchtigkeit – Edelstahl rostet auch nach Jahrzehnten nicht.

Herkules S60-900 – die stärkere Mastausführung. Ø 60 mm Mast statt 48 mm – wichtig, wenn die Schüssel mit Multifeed-Halter ausgestattet ist oder ein Durchmesser von 85 bis 120 cm zum Einsatz kommt. Der stärkere Mast bietet hier die nötige Steifigkeit gegen Schwingungen.

Herkules XXL S60-1800 – das Schwerlast-Modell. Ø 60 mm Mast und 180 cm Mastlänge. Dieses Modell ist unser leistungsstärkstes – und das einzige, das auch jenseits des klassischen SAT-Einsatzes empfohlen werden kann.

Eine ungewöhnliche Anwendung: Kleine Windkraftanlagen

Der Herkules XXL S60-1800 trägt nicht nur große Satellitenschüsseln. Aufgrund seiner massiven Bauweise und der besonders langen Mastausführung wird er auch zur Montage kleiner Windkraftanlagen auf dem Hausdach eingesetzt – ein Anwendungsfall, der mit Standard-Dachsparrenhaltern nicht abgedeckt werden kann.

Hintergrund: Kleine Vertikal- oder Horizontalwindräder zur privaten Stromerzeugung erzeugen am Mast deutlich höhere und vor allem dynamische, dauerhafte Lasten als eine SAT-Anlage. Während die Schüssel im Wesentlichen statisch belastet wird, wirken auf eine Windkraftanlage zyklische Wechselkräfte – die Konstruktion muss dauerhaft Vibrationen und ständig wechselnde Drehmomente aushalten. Genau hier zahlt sich das hohe Biegemoment der Herkules-Konstruktion aus.

Dass die Herkules-Konstruktion auch dieser deutlich anspruchsvolleren Belastung dauerhaft gewachsen ist, hat sich in der Branche herumgesprochen: Ein namhafter deutscher Hersteller von Kleinwindkraftanlagen hat uns als offiziellen Montagepartner gewählt und empfiehlt die XXL-Variante als Standard-Dachmontage für seine Anlagen. Für eine reine SAT-Anwendung bedeutet das: ein Halter, der einmal montiert ist und über Jahrzehnte keine Aufmerksamkeit mehr braucht.

Feuerverzinkter Stahl oder Edelstahl – welches Material ist das richtige?

Beide Varianten der Herkules Serie sind konstruktiv identisch und liefern die gleiche Stabilität – der Unterschied liegt ausschließlich im Korrosionsschutz:

Feuerverzinkter Stahl ist die klassische und meistverkaufte Ausführung. Die Stahlbauteile werden komplett in eine 450 °C heiße Zinkschmelze getaucht. Dabei entsteht eine legierte Zink-Eisen-Schicht, die mechanisch fest mit dem Grundmaterial verbunden ist – deutlich robuster als galvanisches Verzinken. Für die überwiegende Mehrheit der deutschen Standorte ist das die richtige Wahl.

Edelstahl V2A (Werkstoff 1.4301) ist die Premium-Wahl für extreme Standorte. In küstennahen Regionen mit salzhaltiger Luft, in Industriegebieten mit aggressiven Emissionen oder einfach für maximale Optik-Ansprüche bietet Edelstahl Korrosionsbeständigkeit über Jahrzehnte hinweg. Auch wenn er etwas teurer ist – langfristig spart er die Sorge um Folgekosten und ist die einzige Variante, die auch nach 20 Jahren noch wie am ersten Tag aussieht.

Montage in vier Schritten

Die Installation eines DUR-line Herkules Dachsparrenhalters erfolgt in einer überschaubaren Abfolge:

1. Ziegel im Bereich der Montagestelle anheben – typischerweise vier bis sechs Ziegel – und die darunterliegenden Dachsparren freilegen.
2. Halter an zwei benachbarten Sparren verschrauben. Die Herkules Konstruktion ist stufenlos auf Sparrenabstände zwischen 55 und 90 cm einstellbar – das deckt nahezu jede in Deutschland übliche Dachkonstruktion ab.
3. Dachziegel zurücklegen. Durch die schmale Bauweise des Halters bleibt die Dachhaut dicht. Bei Bedarf werden einzelne Ziegel mit einer Aussparung versehen, um das Mastrohr durchzuführen.
4. Schüssel an Mast befestigen und ausrichten. Für die präzise Ausrichtung empfehlen wir die Verwendung eines SAT-Finders – die Schüssel kann damit in wenigen Minuten exakt auf den Satelliten eingestellt werden.

Wichtiger Hinweis: Die Montage erfordert Arbeit in der Höhe. Sichern Sie sich mit geeigneter Schutzausrüstung gegen Absturz oder beauftragen Sie einen Fachbetrieb mit der Installation. Bei mehrstöckigen Gebäuden oder steilen Dächern ist die Beauftragung eines Dachdeckers oder Antennenbauers oft die wirtschaftlich und sicherheitstechnisch bessere Wahl.

Welche Schüssel passt zu welchem Herkules-Modell?

Eine kurze Faustregel zur Modellwahl:

Die Empfehlung ist konservativ ausgelegt – im Zweifel lieber eine Nummer größer wählen. Die Preisdifferenz ist überschaubar, und die zusätzliche Reserve macht sich beim ersten Herbststurm bezahlt.

Vorteile auf einen Blick

Die DUR-line Herkules Dachsparrenhalter vereinen alle Eigenschaften, die ein hochwertiger SAT-Halter mitbringen sollte: massive Konstruktion mit 1.000 Nm Biegemoment, gerändelte Klemmkonen für formschlüssige Mastsicherung, stufenlose Einstellbarkeit für nahezu jede Dachkonstruktion, Wahlmöglichkeit zwischen feuerverzinktem Stahl und Edelstahl sowie komplette Vormontage ab Werk. Hinzu kommt die Verfügbarkeit verschiedener Mastlängen und Durchmesser – vom Standard-Modell für die typische 80-cm-Schüssel bis hin zur Schwerlast-Variante, die selbst Windkraftanlagen trägt.

Fazit

Wer eine Satellitenschüssel dauerhaft am Hausdach montieren möchte, trifft mit der DUR-line Herkules Serie eine Entscheidung, die sich über Jahrzehnte hinweg auszahlt. Die 1.000 Nm Biegemoment sind für eine normale SAT-Anlage mehrfach überdimensioniert – und genau das ist der Punkt: Ein Halter, der einmal montiert ist und nie wieder Aufmerksamkeit braucht, ist letztlich der günstigste Halter. Standard-Modelle, die nach drei Sturmsaisonen nachgezogen oder ausgetauscht werden müssen, kosten am Ende mehr.

Welches Modell für Ihre Anlage das richtige ist, hängt von Schüsselgröße, Standort und Material-Anspruch ab – in der Übersicht oben finden Sie eine schnelle Orientierung. Die komplette Serie inklusive aller Varianten und passendem Zubehör finden Sie in unserer Dachsparrenhalter-Kategorie. Für die Erstausrichtung Ihrer Schüssel empfiehlt sich zusätzlich ein SAT-Finder – und für die komplette Anlage lohnt sich ein Blick auf unsere Komplettsets, in denen Schüssel, LNB und Halter optimal aufeinander abgestimmt sind.

Das Produkt ist direkt beim Hersteller DUR-line (Dura-Sat GmbH & Co. KG aus Villingen-Schwenningen) sowie im SAT-Fachhandel erhältlich.
